40A/100A Nokta Kaynak Makinesi Kontrol Panosu Kaynakçı Ac 110V 220V 9V Trafo Denetleyici Kurulu Zamanlama Akım Zaman Akım
- 130 yorum
- 1280 Satılmış

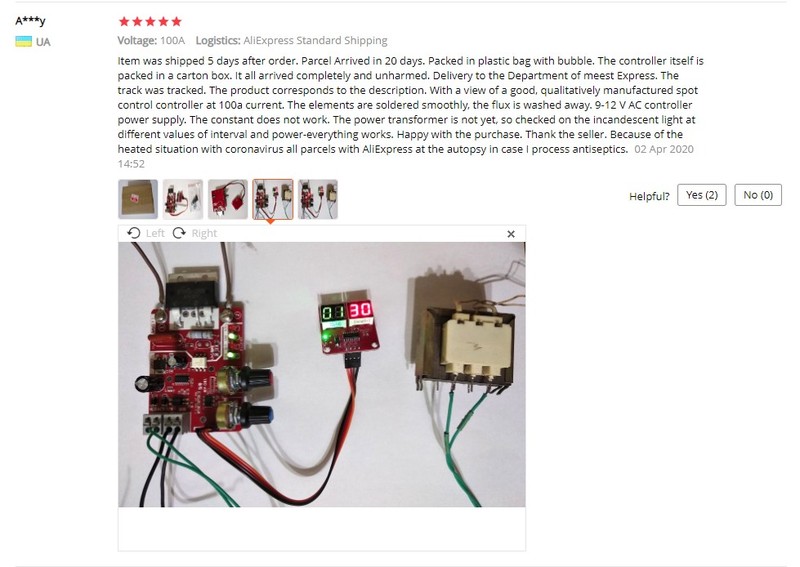

Musteri degerlendirmeleri
*Not: Bazı incelemeler Google Çeviri tarafından işlendi!Nominal Görev Döngüsü: 40A /100A Spot Kaynak
Kullanım: 40A /100a Spot Kaynak
Nominal Kapasite: 40A /100A Spot Kaynak
Sertifika: Yok
Ağırlık: yaklaşık 89g
Boyutlar: 40A /100A nokta kaynağı
Maks. Kaynak Kalınlığı: 40A /100a Spot Kaynak
Akıllı cihaz: hayır
Model Numarası: 40A /100A Spot Kaynak

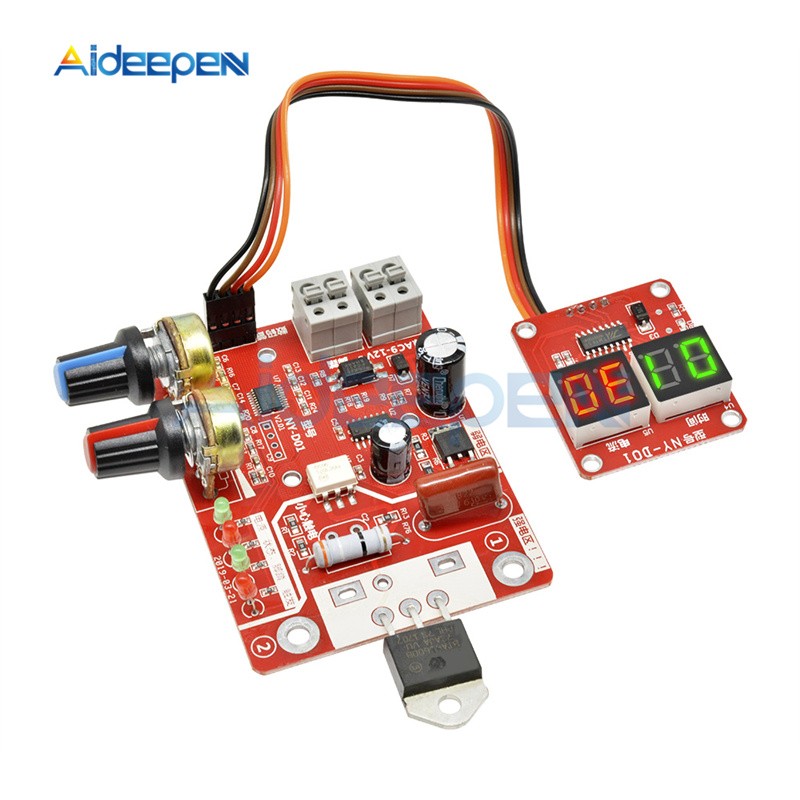

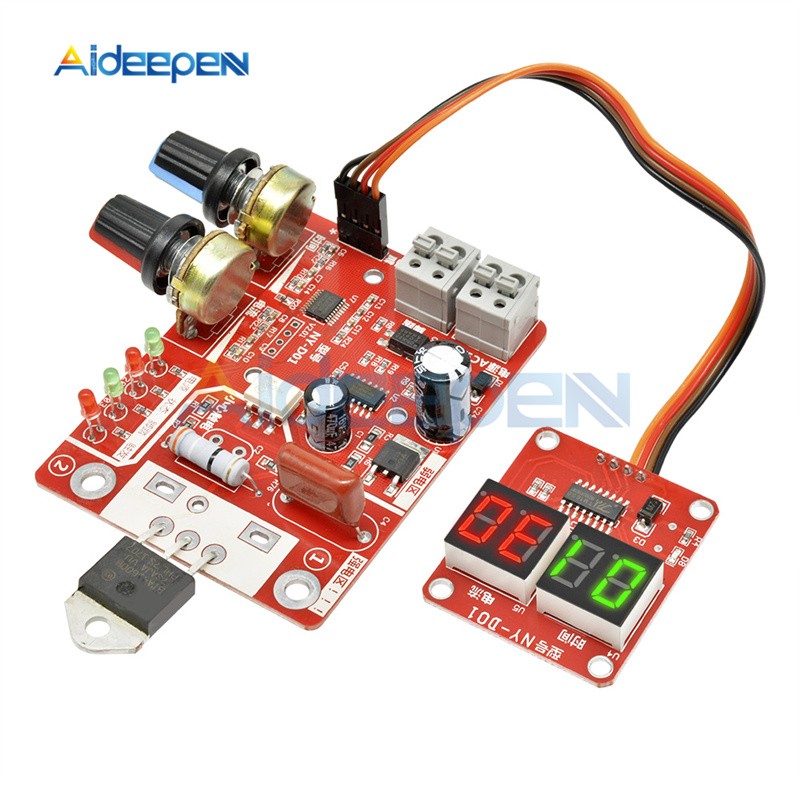

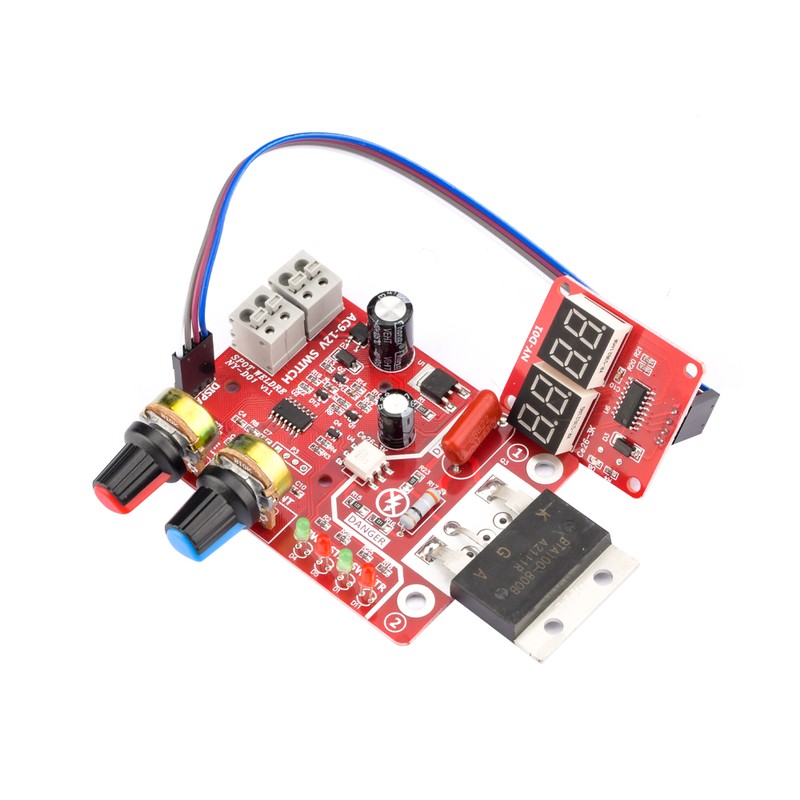

Spot kaynakçı kontrol panosu yeni ve eski modelleri rastgele gönderilecek ve yeni modellerin resimleri aşağıdaki gibidir:
NY-D01 | NY-D02 | NY-D03 | NY-D04 | NY-D05 | ||
1 | Güç kaynağı | AC9-12V 3W 50/60HZ (AC güç kullanılmalıdır, DC güç tetiklenemez) | ||||
2 | Başlangıç yöntemi | Ayak pedalı veya diğer pasif normalde açık nokta | ||||
3 | Tetik formu | Tristör için özel ithal optokuplör | Darbe trafosu | |||
4 | Ekran yöntemi | 0.36 dijital tüp | 0.56 dijital tüp | LCD ekran | 0.56 dijital tüp | 0.56 dijital tüp |
5 | Ayar yöntemi | Potansiyometre/rotasyon | Enkoder + düğmesi | Enkoder + düğmesi | Düğme | Düğme |
6 | Zaman sınırı | 1-50 | 1-99 | 1-99 | 1-99 | 1-99 |
7 | Akım aralığı | 30-99 | 300-999 | 30-99 | 30-99 | 30-99 |
8 | Kaynak çıkışı | Tek darbe | Çift darbe | Çift darbe | Tek darbe | Tek darbe |
9 | Voltaj sabitleme fonksiyonu | Hayır | Evet | Evet | Hayır | Hayır |
10 | Sayma fonksiyonu | Hayır | Evet | Evet | Hayır | Hayır |
11 | Güç tasarrufu | Evet | Evet | Evet | Evet | Evet |
12 | Şartname gruplarının sayısı | Takım 1 | Takım 1 | Takım 5 | Takım 1 | Takım 1 |
13 | Sürücü tristör | Çift yönlü tristör, 100A ve altında, bir g-seviyesi sürebilir, | SCR modülü veya iki arka arkaya |

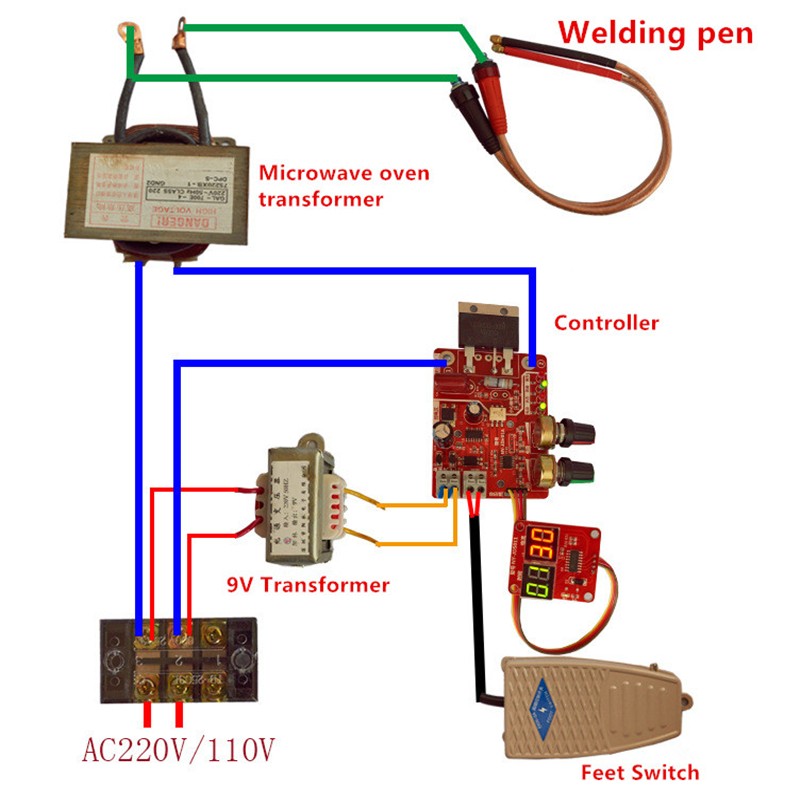

40A ve 100A transformatörler olmadan sadece ayrı kontrol panolarıdır

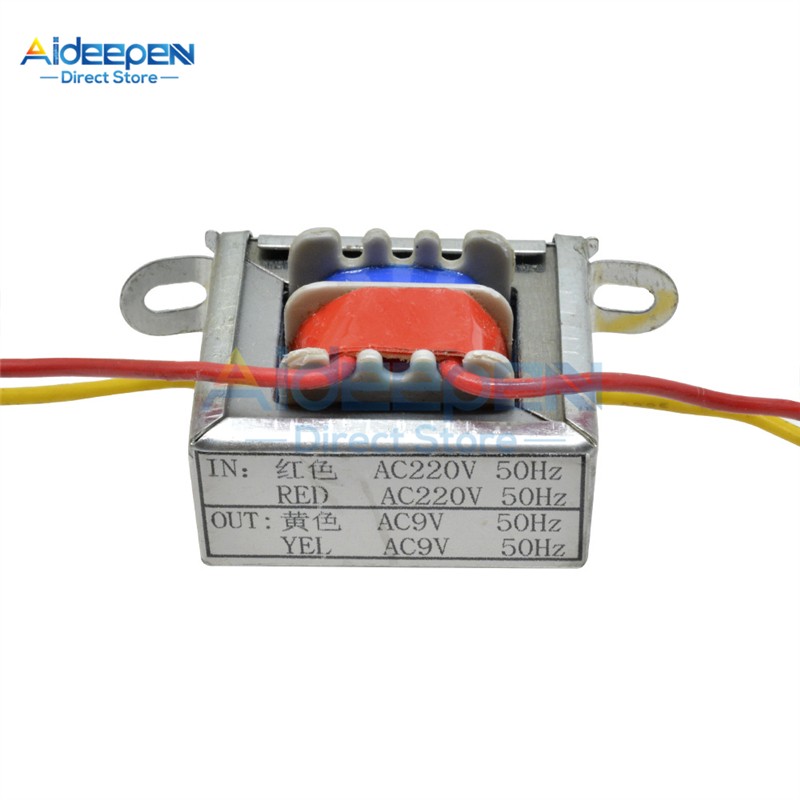

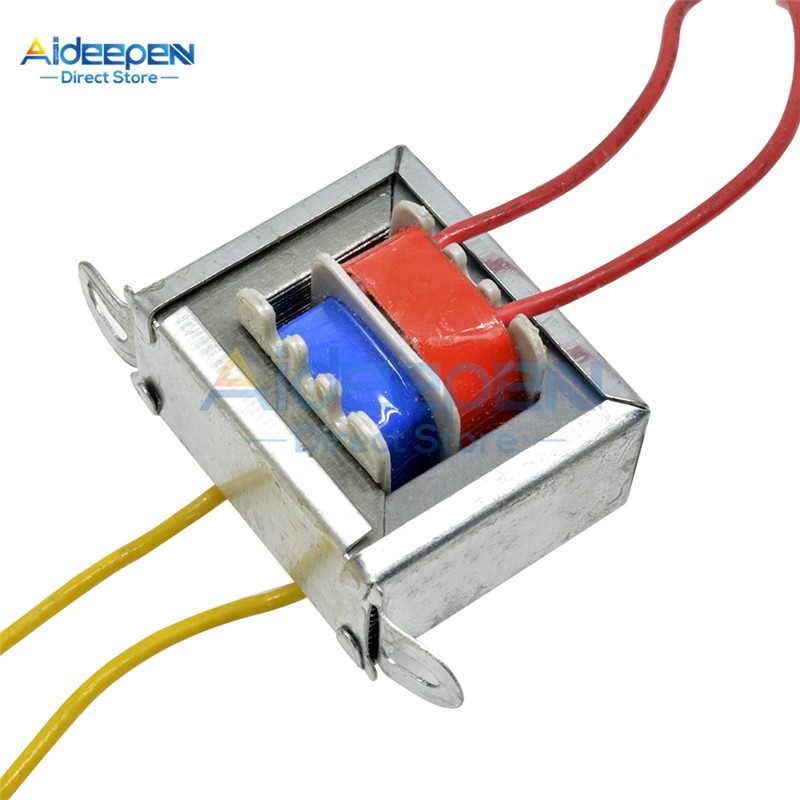

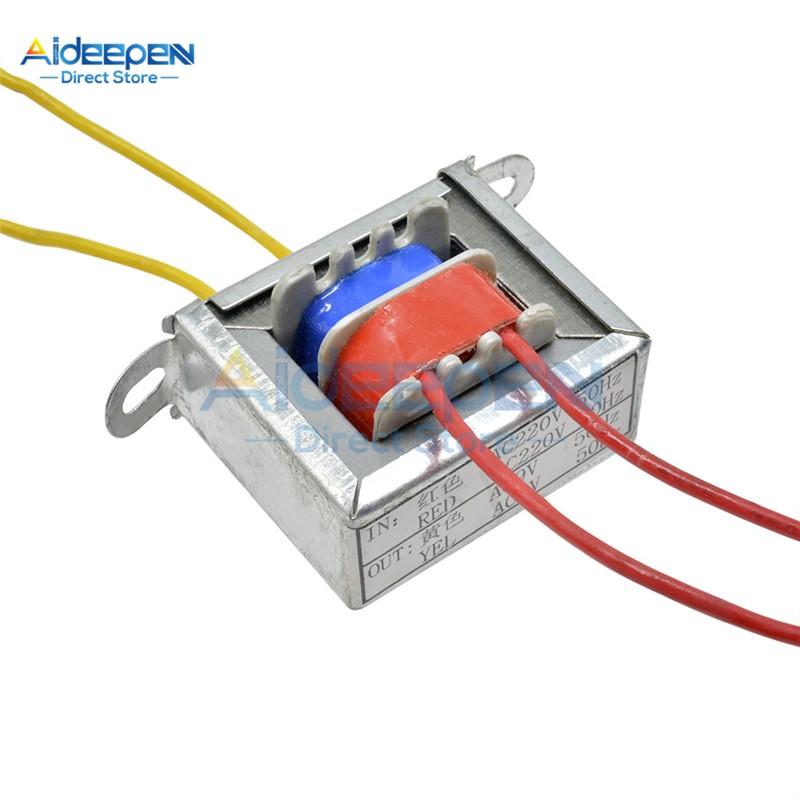

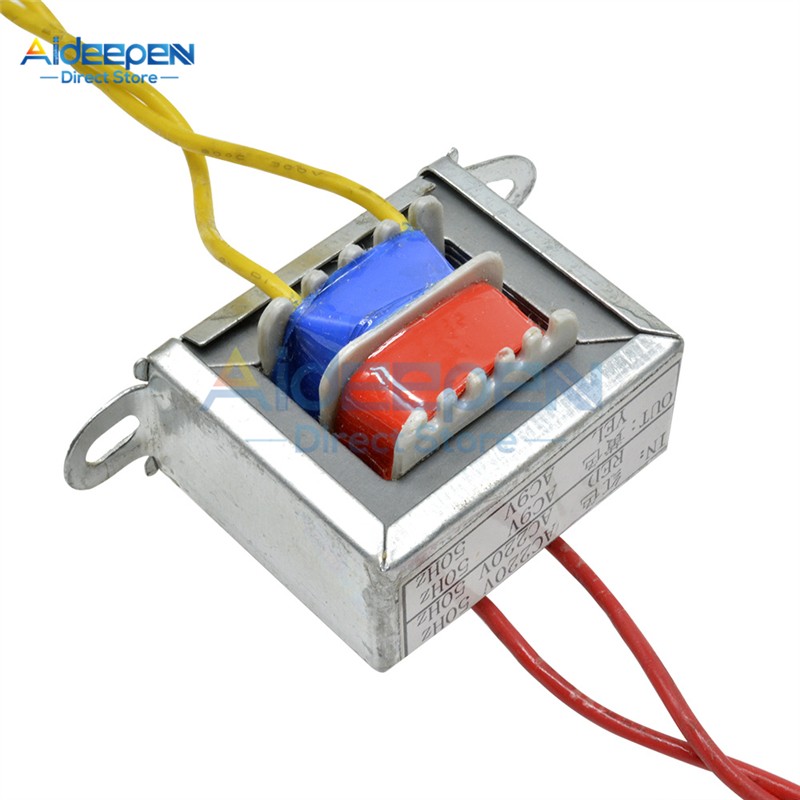

AC110V 220V ila 9V sadece ayrı bir transformatördür, kontrol panosu içermez

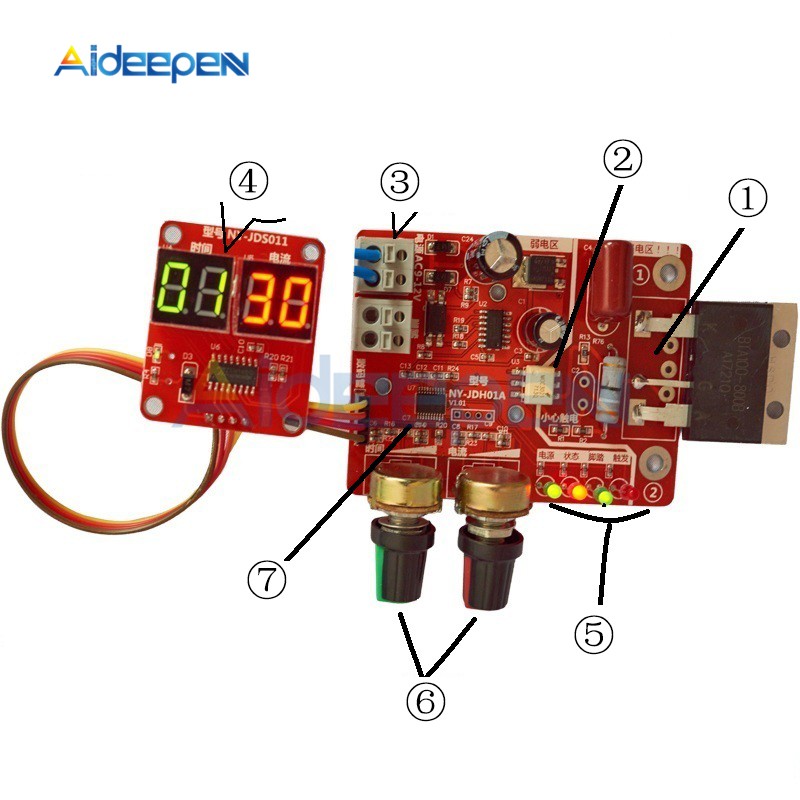

Kontrolörün ana özellikleri:
1: ana kontrol çekirdeğini yapmak için STM8 endüstriyel mikrodenetleyici.
2: optokuplör izolasyonu ile güçlü ve zayıf, operasyon daha güvenli.
3: vidasız hızlı bağlantı terminali ile güç kablosu ve ayak anahtarı hattı, daha rahat ve güvenilir.
4: giriş süresi, güvenilir ve kullanışlı giriş sağlamak için yüksek hassasiyetli tek bit potansiyometre kullanarak akım
5: yerleşik güç, durum, ayak, tetik göstergesi, çalışma durumu açıkça görülebilir.
6: SCR faz kaymasının doğru olmasını sağlamak için güvenilir bir sıfır geçiş algılama devresi tasarlayın.
7: kontrolör 40A-100A tristör ile uyumludur.
8: bir dijital kontrol arayüzü, mevcut ayar süresini ve akımını görüntüleyebilirsiniz.
9: zaman girişi 1-50, birim döngüsü (1 döngü 20ms), akım girişi (30-99%)

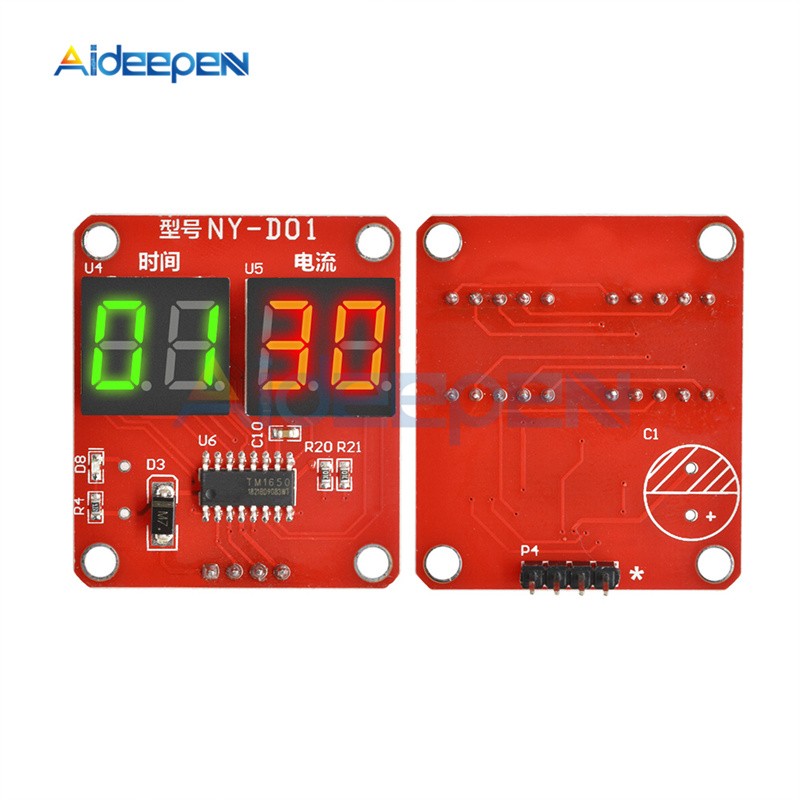

Zaman ve akım dijital ekran, zaman aralığı 1-50 döngü, bir döngü 20 milisaniye, akım aralığı 30-99%.
Vidasız hızlı bağlantı terminali, üst çıkıntıyı elle alın, ipliği elinize takın, elinizi serbest bırakın, çizgi sıkıca basılabilir, süper uygun
Güçlü ve zayıf elektrik, daha güvenli çalışma için optokuplör tarafından izole edilir.
41-100A tristör ile uyumlu
Güvenilir sıfır geçiş algılama tasarımı, istikrarlı ve güvenilir performans için endüstriyel tek çipli mikro bilgisayar kullanımı
Zaman akım ayar düğmesi
Yerleşik gösterge ışığı, çalışma durumu bir bakışta açıktır.
Arıza açıklaması:
Zaman veya akım ayarlanabilir değil, sayı değişmez
Çözüm

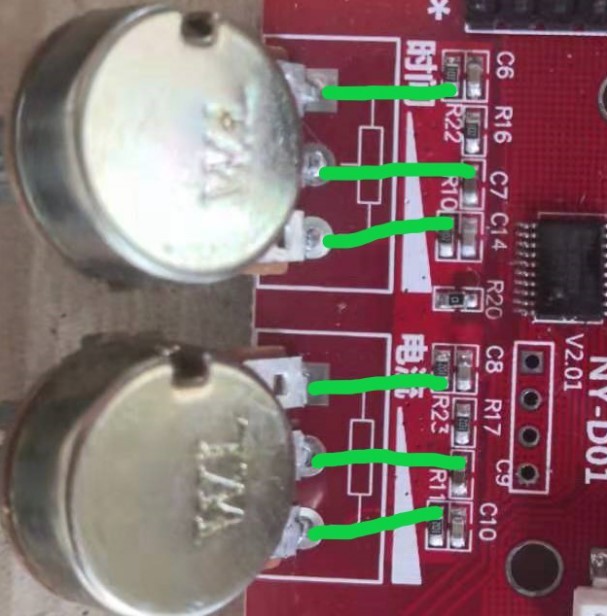

İlk önce potentiometer metrenin 3 piminin her birinin üzerindeki pedine bakın.

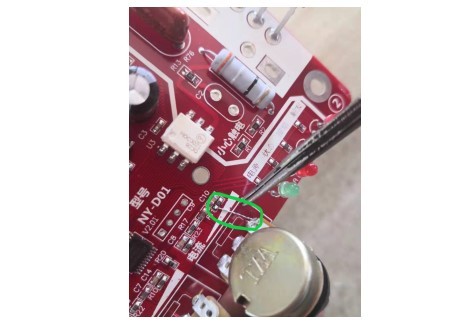

Gösterildiği gibi belowe
Bir mola olduğunda, bir tel ile yeniden kaynak yapabilirsiniz.

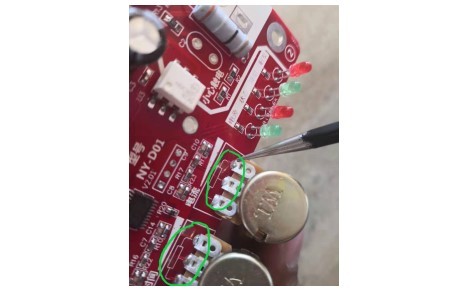

Not: her potentiometer metrenin konumu aşağıda gösterildiği gibidir.
