Модуль регулировки частоты импульсов NE555, прямоугольный генератор сигналов 5-12 В

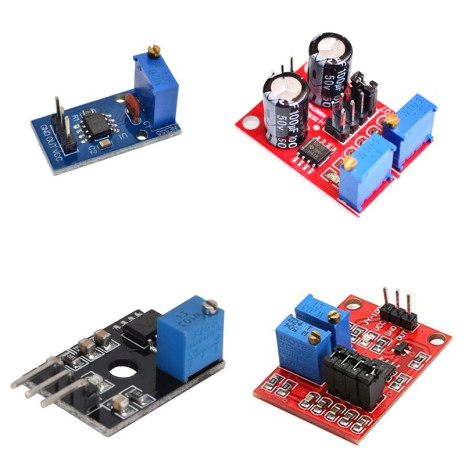

NE555-Blue:

1. Встроенный NE555 IC. 2. Одноканальный выходной сигнал, рабочий цикл на выходе около 50% квадратных волн. 3. Нагрузочный резистор пластины, отрегулируйте сопротивление для управления выходной частотой. 4. Встроенный индикатор питания. 5. Рабочее напряжение: 5 В ~ 12 В.

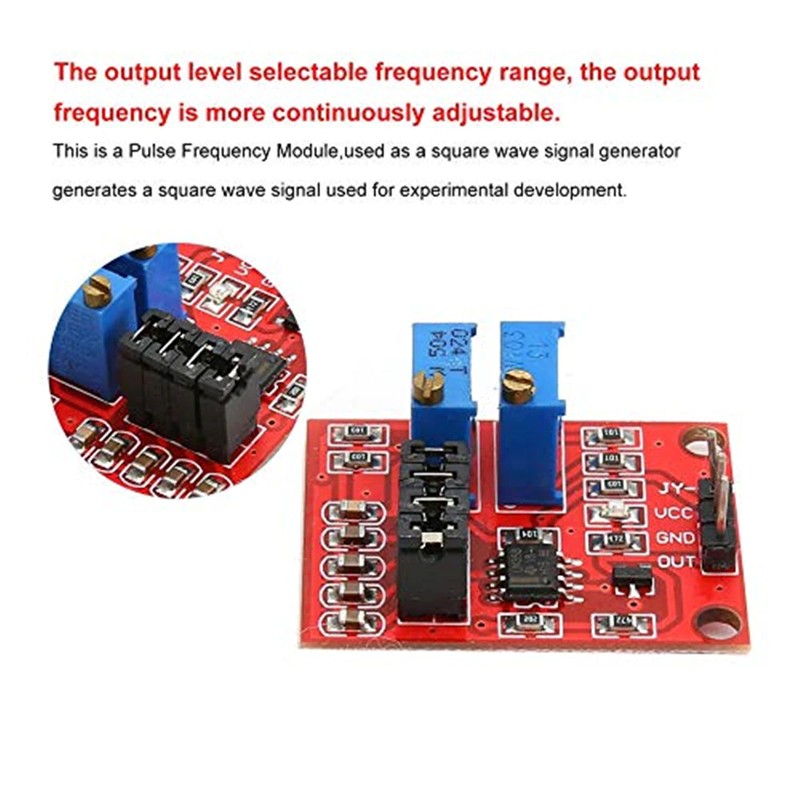

NE555-Red:

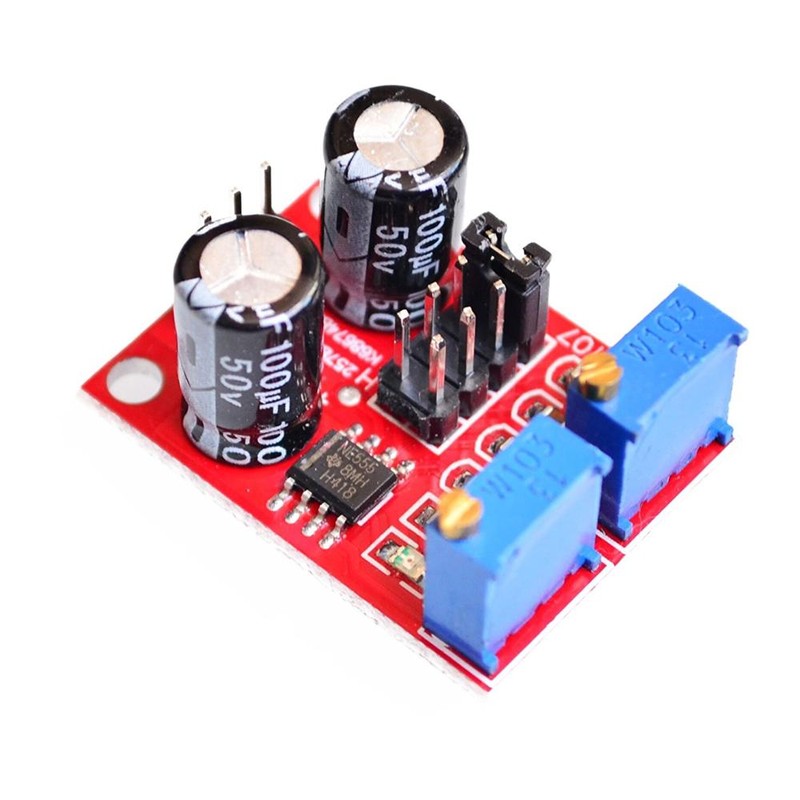

1. Размер: 3,1 см * 2,2 см 1. Основной чип: NE555; 2. Входное напряжение: 5 в-15 В постоянного тока. Источник питания 5 В, выходной ток около 15 мА; Источник питания 12 В, выходной ток около 35 мА; 3. Входной ток: 100 мА 4. Выходная Амплитуда: от 4,2 в до V-PP в 11,4. (В зависимости от входного напряжения, выходная амплитуда будет отличаться) 5. Максимальный выходной ток: 15 мА (источник питания 5 В, на V-PP больше 50%), 35 мА (источник питания 12 В, на V-PP больше 50%) Сфера применения этого модуля: 1 используется как генератор сигналов квадратной волны, генерирует сигнал квадратной волны, используемый для экспериментальной разработки. 2 для управления шаговым двигателем для генерации сигнала привода квадратной волны. 3 Регулируемый импульс, генерируемый для использования MCU. 4. Регулируемое генерация импульсов, связанная с схемой управления. Преимущества: 1. Выход со светодиодной индикацией, нет прямого выхода (низкая громкость светодиодный Ода, высокая частота выключения светодиода относительно низкая, светодиодный мигает); 2. Выбираемый диапазон частот выходного уровня, выходная частота более плавно регулируется; НЧ-Файл: 1 Гц ~ 50 Гц Файл IF: 50 Гц ~ 1 кГц Высокочастотный Файл: 1 кГц ~ 10 кГц ВЧ-Файл: 10 кГц ~ 200 кГц 3. Рабочий цикл на выходе может быть точно настроен, рабочий цикл и частота отдельно не регулируются, регулировка рабочего цикла изменит частоту 4. Выходная частота регулируется; Период T = 0,7 (RA + 2 RB) C RA, RB регулируется 0-10K; Низкопрофильный, когда C = 0,001 мкФ; Если стойки C = 0,1 мкФ; Высокочастотный файл C = 1 мкФ; ВЧ-стойки C = 100 мкФ, поэтому частоту волновых сигналов покупатели могут самостоятельно рассчитать

NE555-Black:

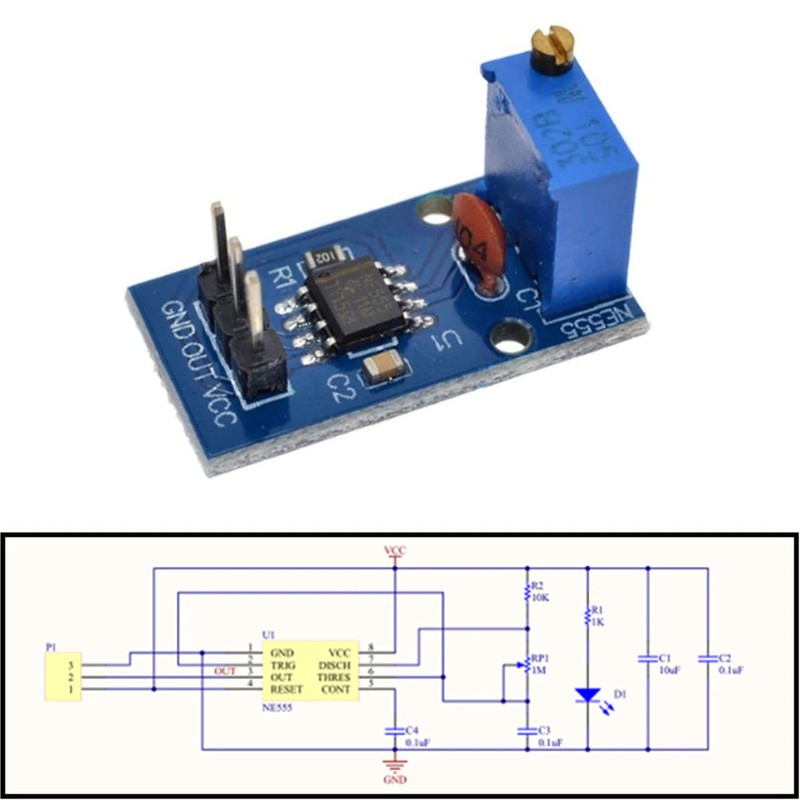

Функциональное описание: 1. Выходная сторона Выводит сигнал квадратной волны после подачи питания, а амплитуда примерно равна напряжению источника питания. 2. Выходная частота регулируется, а выходное напряжение стабильно во время регулировки частоты. 3 регулируемый диапазон частот, 20 Гц-10 кГц в соответствии с необходимостью выбора (частота допускает отклонение на 10%), если вам нужна специальная частота для замены конденсатора C1. 4. Регулировка частоты регулируется встроенным многооборотным потенциометром. 5. Источник питания: напряжение источника питания составляет 5-15 В постоянного тока, а Ток холостого хода составляет около 3 мА. 6. Выходной ток привода: макс. 200 мА. 7. Назначение: используется в качестве источника сигнала в цепи. Инструкции: 1. Подключите к источнику питания для работы. 2. При использовании конденсатор фильтра питания 0,1 мкФ можно подключить к источнику питания для стабильной работы. 3. Отрегулируйте потенциометр по часовой стрелке, увеличьте частоту и настройте потенциометр против часовой стрелки, чтобы уменьшить частоту.

NE555-Upgraded версия:

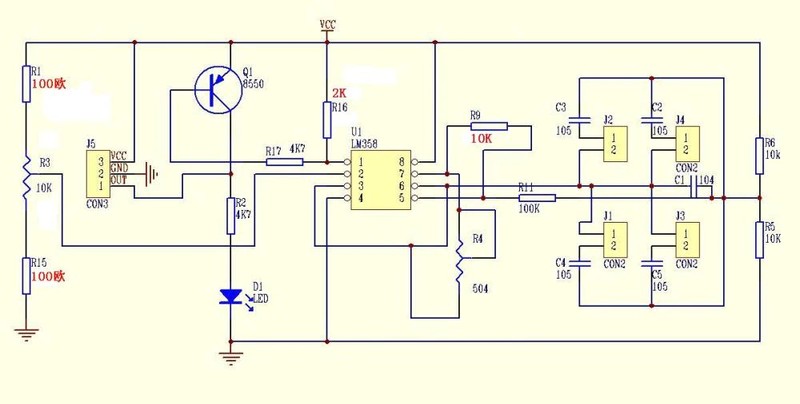

Область применения: 1. Используйте d в качестве генератора сигналов квадратной волны для экспериментального использования. 2. Квадратный волновой сигнал используется для получения привода с шаговым двигателем. 3. Создайте Регулируемый импульс для использования MCU. 4. Генерирует Регулируемый импульс для управления сопутствующими цепями. Описание: 1. Основной чип: LM358. 2. Входное напряжение: 5 В-12 В постоянного тока. 3. Входной ток: ≥ 100 мА. 4. Выходная Амплитуда: близко к входному напряжению. 5. Диапазон регулировки частоты: 0,07 Гц-2 кГц (также цикл составляет от 0,45 мс до 15 с). 6. Диапазон регулировки рабочего цикла: от 0% до 100% (высокий/цикл). 7. Выходной ток: мощность привода транзистора полосы 9012 сильна, выходной ток около мА, выход может напрямую управлять небольшими реле или небольшими двигателями. 8. Размер: 31 мм x 11 мм x 23 мм/1,21 дюйма x 0,43 дюйма x 0,89 дюйма (приблизительно) Способы регулировки частоты: 1. На плате есть четыре закороченных колпачка, которые можно выбрать частоту. 2. Вставил 0 колпачков короткого замыкания, самый длинный цикл вверх до 0,3 с. 3. Вставлен один колпачок короткого замыкания, самый длинный цикл можно отрегулировать примерно до 4s. 4. Вставлено два колпачка короткого замыкания, самый длинный цикл можно отрегулировать примерно до 7 с. 5. Вставлено три колпачка короткого замыкания, самый длинный цикл можно отрегулировать примерно до 10 с. 6. Вставлены четыре колпачка короткого замыкания, самый длинный цикл можно отрегулировать примерно до 15 с. 7. Диапазон регулировки рабочего цикла: от 0% до 100% (высокий/цикл). 8. Выходной ток: мощность привода транзистора полосы 9012 сильна, выходной ток около мА, выход может напрямую управлять небольшими реле или небольшими двигателями.
