Генератор импульсов постоянного тока 6-12 В NE555, генератор синусоидальных/треугольных/бытовых сигналов, многоканальный генератор сигналов, набор «сделай сам»

140 отзывов
323 Продано

USD $0.50НДС включен50% СКИДКАБесплатная доставка

только для дропшиппинга и оптовой продажи

Количество :

Есть в наличии

Как платить ?

Доставка в течение 24 часов с помощью быстрой доставки.
Расчетная доставка от 5 до 9 рабочих дней.

Описание
Отзывов (140)

Отзывы клиентов

*Примечание. Некоторые отзывы были обработаны Google Переводчиком!

Jr*	Проверенный покупатель
Продукт соответствует описанию, есть 1, но заказано 3 шт. В 1 наборе 8 Piny Comb не было 1 контакта, в других всех, мы видим, когда упаковка потеряна, потому что лошади выпадают из самой расческивания, как это может быть Видно, что все сделано как можно быстрее, и чего -то нельзя пропустить. Для меня это не проблема такой расческивания, что у меня много в складе, собранная 1 плата за проверку, все работает, есть только одна проблема резисторов не подписана, я пойму, какой резистор имеет, какой у носа может только носа. использоваться тестером или мультиметром, я буду 5

Qj*	Проверенный покупатель
По дороге в Санкт -Петербург посылка была около месяца, что само по себе достаточно быстро. Все упаковано очень хорошо, по крайней мере, покиньте самолет! До тех пор, пока я не соберется, в выходные дни я соберу, я дополню обзор. 5

Ty*	Проверенный покупатель
excelleeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeent!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! !!!!!!!!!!! 5

Sd*	Проверенный покупатель
Отличный предмет. Хорошее качество и, как описано. Хорошо упаковано и прибыл быстро (4 недели до Великобритании). Работает хорошо и делает работу. 5

Wu*	Проверенный покупатель
Все доставлено вовремя, ничего не пропущенного! Поздравляю с хранением и! Модифицирует систему, чтобы частота подходила для моего дизайна! 5

Nv*	Проверенный покупатель
Набор частей и сама доска выглядит супер! Я думаю, и после сборки все будет хорошо. Продавцу большое спасибо! С уважением Валерея! 5

Yl*	Проверенный покупатель
Собранная за полчаса, схема работает, только треугольник и синусоида почти 1 в 1), поэтому для когнитивных целей это самое его.) 4

Xs*	Проверенный покупатель
Увы, я не видел товаров! Доставка поворотов! Деньги были возвращены, но извините за потраченное время! 5

Pw*	Проверенный покупатель
Хороший продукт вино вовремя, чтобы проверить компоненты хорошего качества, я рекомендую продавцу 5

Na*	Проверенный покупатель
Качество отличное. Сигнал синуса на выходе 0,5 В межстр 4 В. Схема работает. 5

DIY Supplies: Electrical
Размер отображения: 2,9 дюйма и под
Номер модели: генератор импульсов NE555

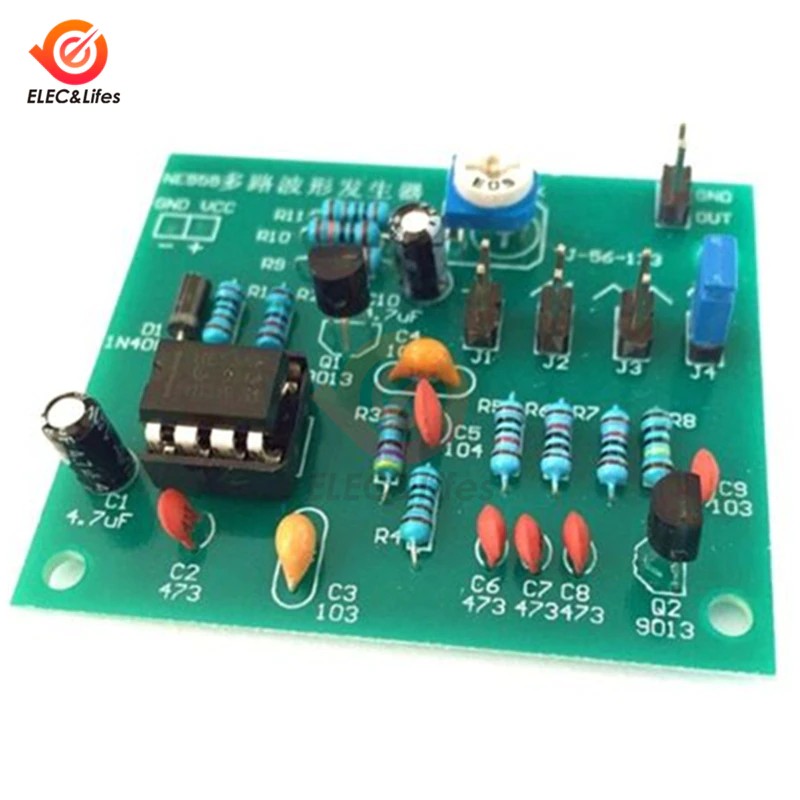

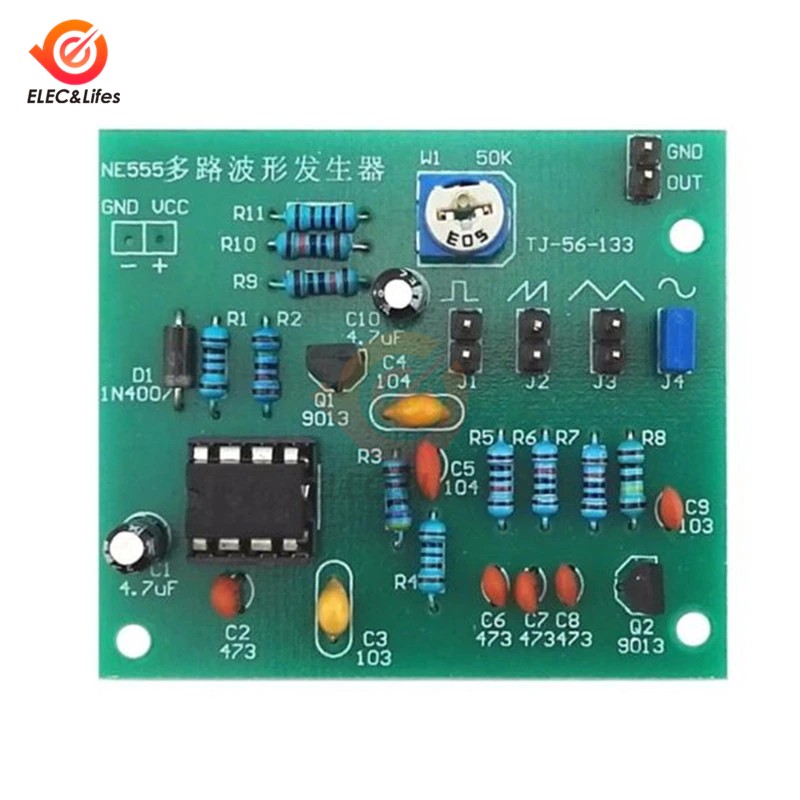

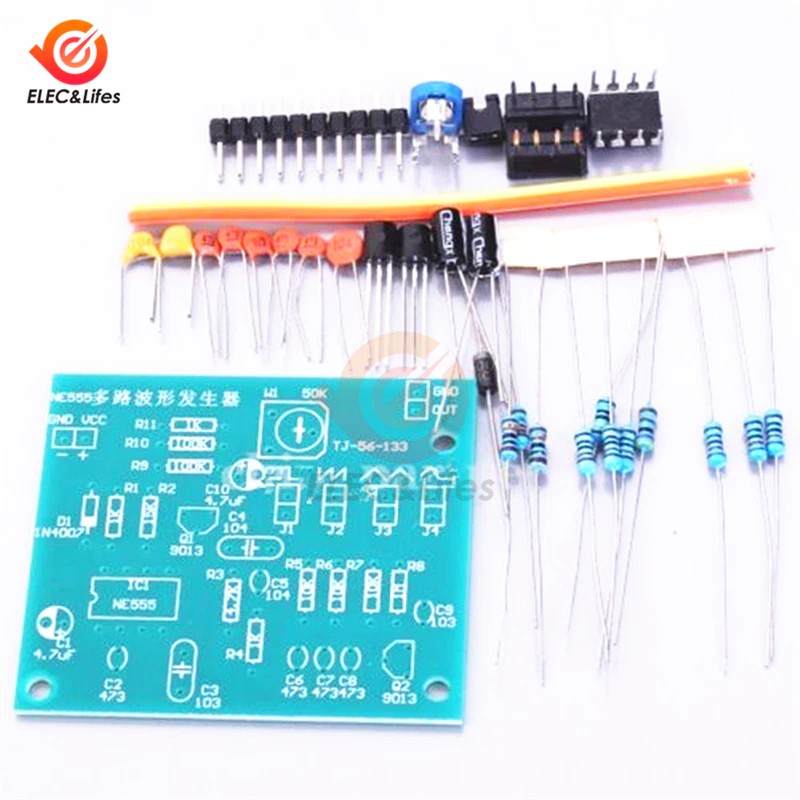

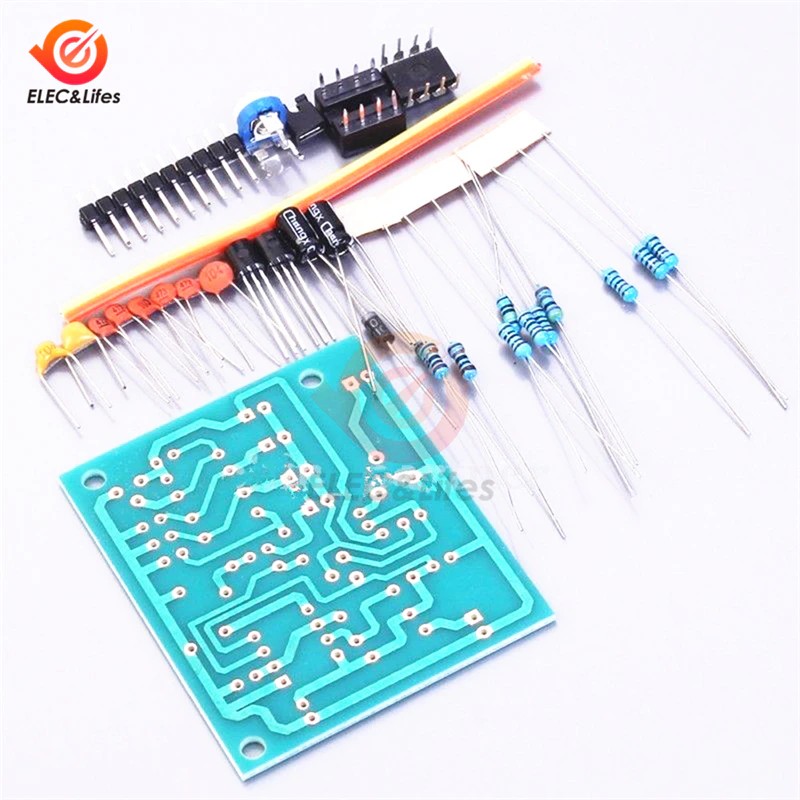

NE555 многоканальный генератор сигналов электронный производственный комплект тренировочных частей.

Напряжение питания: 6-12 В постоянного тока, рекомендуется 9 в

Руководство по эксплуатации:

NE555 многоканальный генератор сигналов может генерировать квадратную волну, волну sawtooth, треугольную волну, синусоидальную волну.

Выходной сигнал выбирается перемычкой, и схема проста и удобна в эксплуатации.

В цепи D1-это диод анти-питания, а C1-фильтрующий конденсатор. IC1, R1, R2 и C2 образуют квадратный генератор волн, и сигнал выводится из pin 3 IC1, и C3 является антипомехным конденсатором. Квадратный волновой выход от третьего штифта IC1 делится на R3, R4 и C5. Блок короткого замыкания коротко замыкается до J1 для вывода квадратной волны на выходе. Другой способ делится на C4 и C3, а волновой сигнал sawtooth формируется J2 через интеграционную цепь R5 и C7, И затем следующий этап интеграции цепи R6 и C8 образуют треугольную волну для выхода из J3. После финального R7, после усиления цепи, состоящей из C9, R8, Q2 и R9, коллектор Q2 становится синусоидальной волной. R10, R11 и Q1 образуют схему усилителя эмиттера, а конечный сигнал делится на W1 и соединяется с W1 и выводится из выходного терминала.
