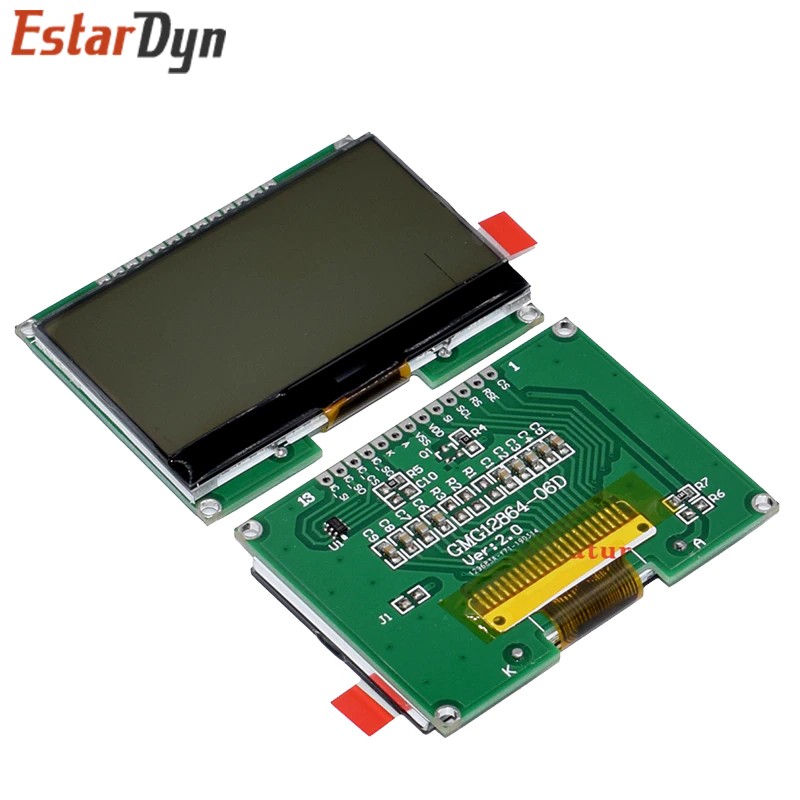

Lcd12864 64128-06D, 12864, Módulo Lcd Cog Com Fonte Chinês Tela De Matriz De Pontos, Interface Spi

Ordenou 3 telas, veio em um pacote nacional com outro cordeiro. Venha a tempo. Conectado ao nodemcu v.3. Funciona com a biblioteca U8G4. Enquanto lançado no software SPI em tais picos: U8G2 _ ST7565 _ ERC12864 _ ALT_F _ 4W _ SW _ SPI U8G2 (U8G2)/ * CS = */ 15,/ * DC = */ 4,/ * Resset = */ 5 ); A tela pode ser iniciada em 4 fios (sem incluir energia): o CS não pode se conectar, mas haverá interferência na tela. Para evitar interferências, você precisa fixar a tela CS para apertar o poder mais através de um resistor de 5,6 K. Na foto, o resistor não está soldado, mas é visível que os 4 fios funcionem. O contraste com esta biblioteca deve estar entre 60 e 80. Com o hardware, o SPI imediatamente não funcionou-é necessário entender os pinos. Acho que vai. Os monitores levaram preto. Os ângulos de visualização são adeus que as exibições no UC1609C (192x64). Bem, a principal vantagem dessas exibições-elas são grandes!

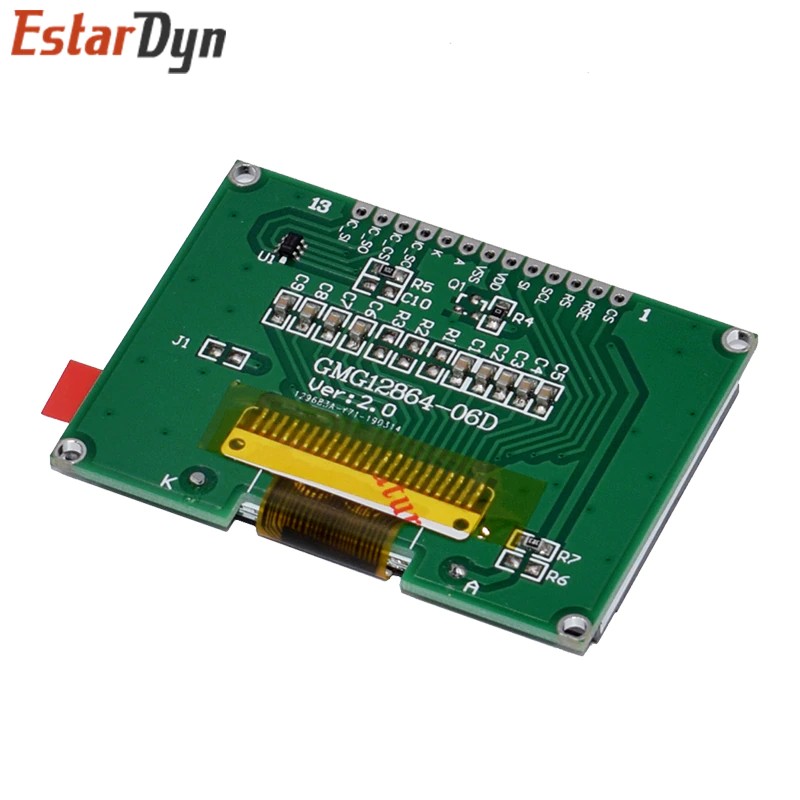

Boa exibição, ângulo de visão grande suficiente. Speed u200bu200bDraw um típico para exibições STN. Controlador alimentado em 3.3, mas a placa existe um local para o estabilizador LDO no caso de SOT23 (XC6206P332MR, por exemplo). Controlador de linha de controle тоnterраreax para 5c; portanto, quando você instala a tela do estabilizador pode ser usada com dispositivos com energia 5C. A versão enorme "branca" da tela é que ela pode ser usada sem luz de fundo ou com seu nível mínimo. A exibição da foto sem luz de fundo e com 1,5 mA atual. Jumper J1 projetado para apertar a luz de fundo do cátodo no solo (GND). Como exibições de tipo semelhante (com borda lateral grande) envolve o uso da estrutura de metal, recomenda -se que a tela mais corrigida de vidro corrija relativamente a tábua ou, no horário errado, o vidro desligado (é protegido é uma tira fina de fita adesiva) e treinar ооорёёёя .

Exibir obras. Não espere ótima qualidade de imagem do LCD de baixa resolução. Não usarei isso e preciso encontrar uma resolução mais alta. Biblioteca G8U2 usada com software SPI na placa Pinguino-Micro com o Chipkit Lib. Porque "rendimento ();" não é implementado no Chipkit, eu comento essas linhas. Definição de hardware: u8x8_st7565_erc12864_alt_4w_sw_spi u8x8 (/* relógio =*/ 9,/* data =*/ 10,/* cs =*/ 6,/* dc =*/ 8,/* reset =*/ 7); Configuração void (void) {u8x8.Begin (); u8x8.setContrast (70); }

A ordem chegou em 25 dias como parte da parcela nacional. A quantidade está correta, a qualidade é boa. O único pequeno idioma chinês embutido, se eles costurassem russo-seria ótimo! Muito obrigado! O pedido chegou com 25 dias de antecedência como parte de uma parcela combinada. A quantidade está correta, a qualidade é boa. O único pequeno menos é o idioma chinês embutido, se eles exibissem russo - seria ótimo! Muito obrigado!

Biblioteca U8G2. A tela conectada ao Node MCU v2. Funciona com essas configurações U8G2 _ ST7565 _ ZOLEN_128X64 _ F _ 4W _ SW _ SPI U8G2 (U8G2 */Mirror)/ *cs = */d3,/ *dc = */d4,/ *Resset = */d7); PinuT para conexão (relógio = scl; dados = si; cs = cs; dc = rs; redefinir = rst) a e vdd = "+"; K e ss = cs = "=

Exibição alegre, a versão cinza é bem lida e sem iluminação. Os quadros são cavalo, mas você pode viver). Inicializado para mega como # inclua U8G2 _ ST7565 _ ERC12864 _ ALT_F _ 4W _ SW _ SPI U8G2 (U8G2)/ * CS = */ 48,/ * DC = */ 49,/ * RESET = */ 52); U8G2. setContrast (70);

Fofo kineskopchik. Verdadeiro sem o módulo I2C para SPI. Por um lado, uniformal, com o tipo de idade é mais conveniente em termos de conexão. Verifiquei a tela conectando a energia. Consumo atual neste modo na foto

Pedidos 2 telas. É claro que a embalagem causou dúvidas-sem caixas, apenas o Pupyrka e tudo isso no envelope. Mas não importa o que as exibições estejam funcionando, não há pixels mortos.

Exibição interessante. É claro que eu gostaria de uma estrutura menor das bordas, mas em princípio é normal. Vou ver como funciona.

Tudo é perfeito, rápido, mais rápido do que afirmou. Não pode, precisar entender. Graças ao recomendado.
