    Número do modelo: GM328A GM328B Testador de transistor
    é_customizado: Sim


    Instruções de uso de gm328a transistor tester
    Nota: as seguintes funções estão todas disponíveis na versão em inglês, algumas funções não são atualizadas na versão russa
    Descrição:

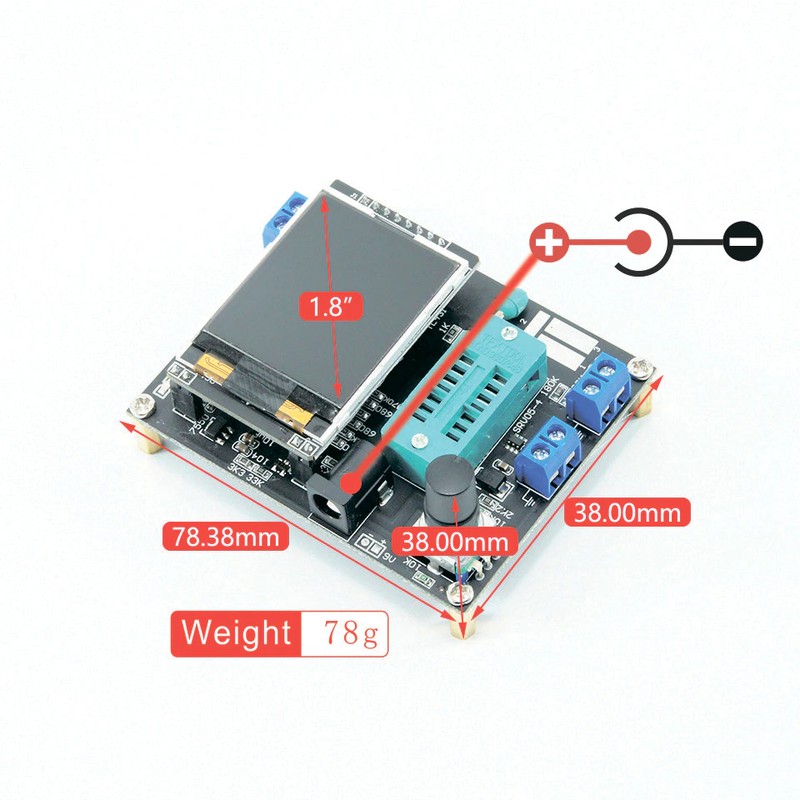

    Tensão de entrada: dc 6.8v-12v
    Tensão de funcionamento: cerca de 30ma, medido ao introduzir 7.5v tensão dc

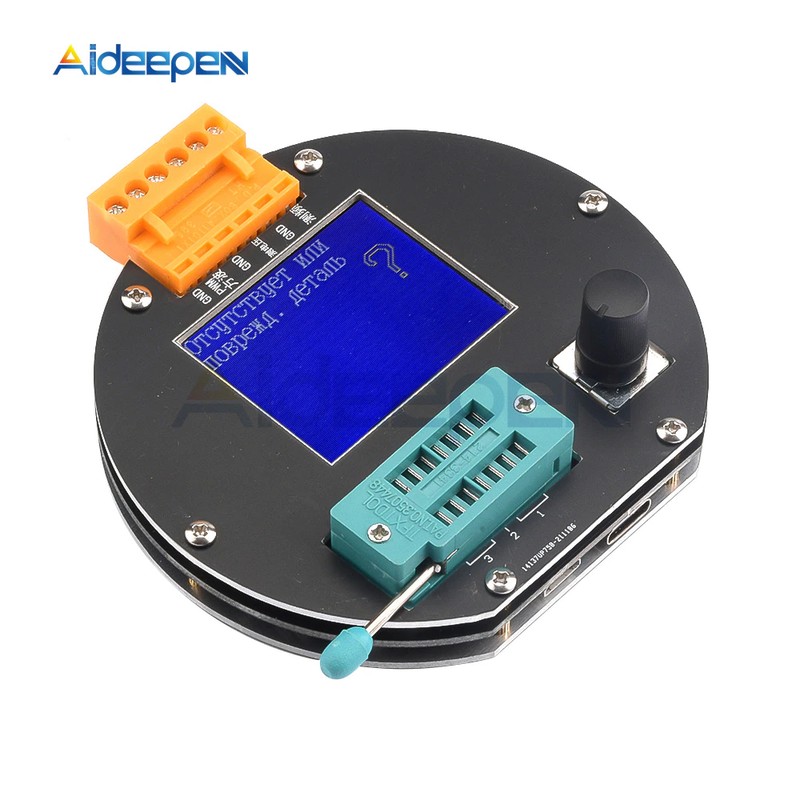

    Transistor tester controle
    O verificador é controlado por um interruptor giratório do codificador,
    O interruptor giratório do codificador pode ter um total de 6 operações, imprensa curta, imprensa longa, rotação esquerda, rotação direita, segure a rotação esquerda, segure a rotação direita.
    No estado de desligamento, pressione uma vez para ligar a energia e iniciar o teste.
    Após a conclusão de um teste, se o dispositivo não for detectado. Pressione e segure o interruptor ou o interruptor giratório esquerdo e direito para entrar no menu de função. Depois de entrar no menu de função, o interruptor rotativo esquerdo ou direito pode ser selecionado para cima e para baixo no item de menu. Para inserir um item de função, pressione rapidamente o interruptor uma vez. Quando você precisa sair de uma função, pressione e segure o interruptor.

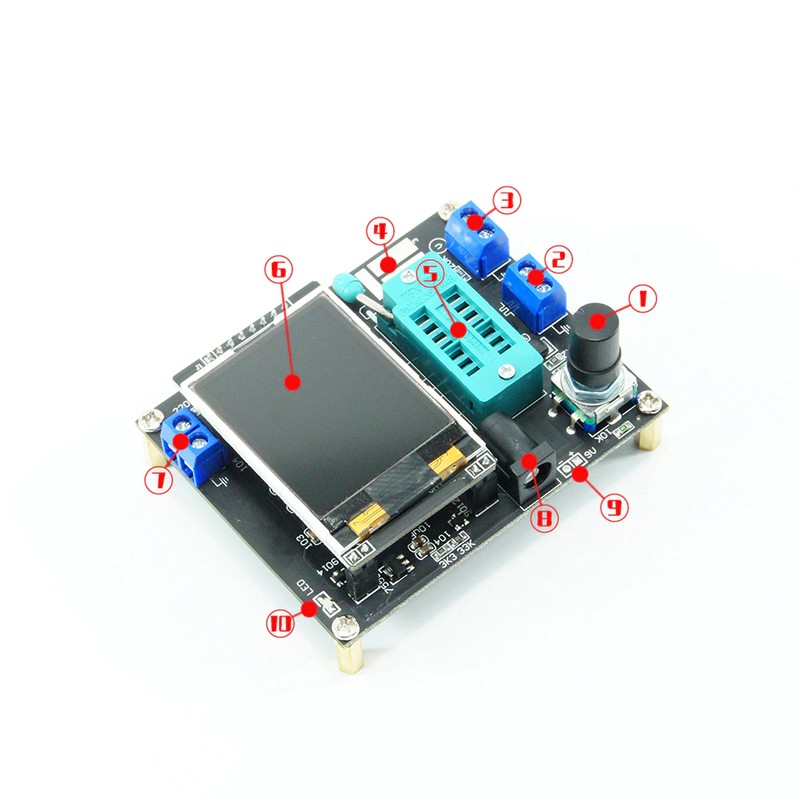

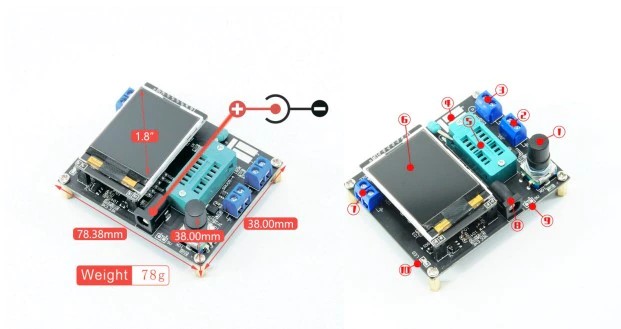

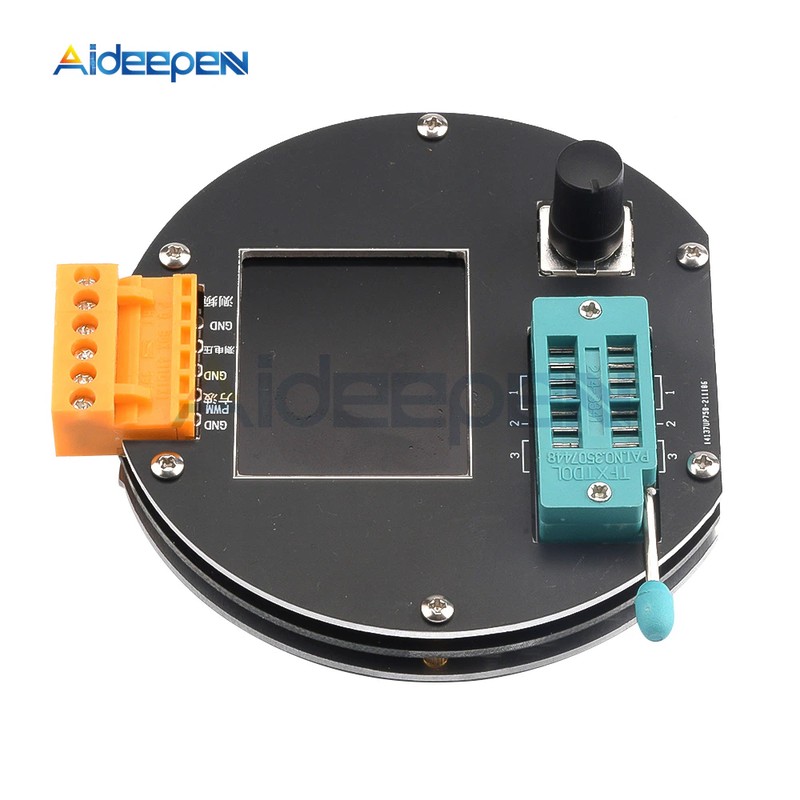

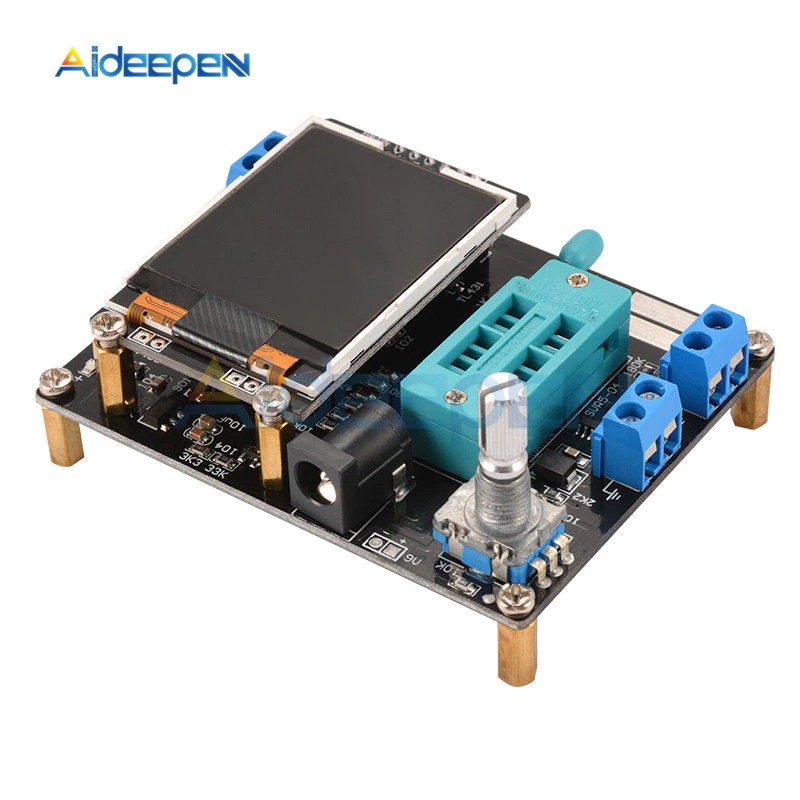

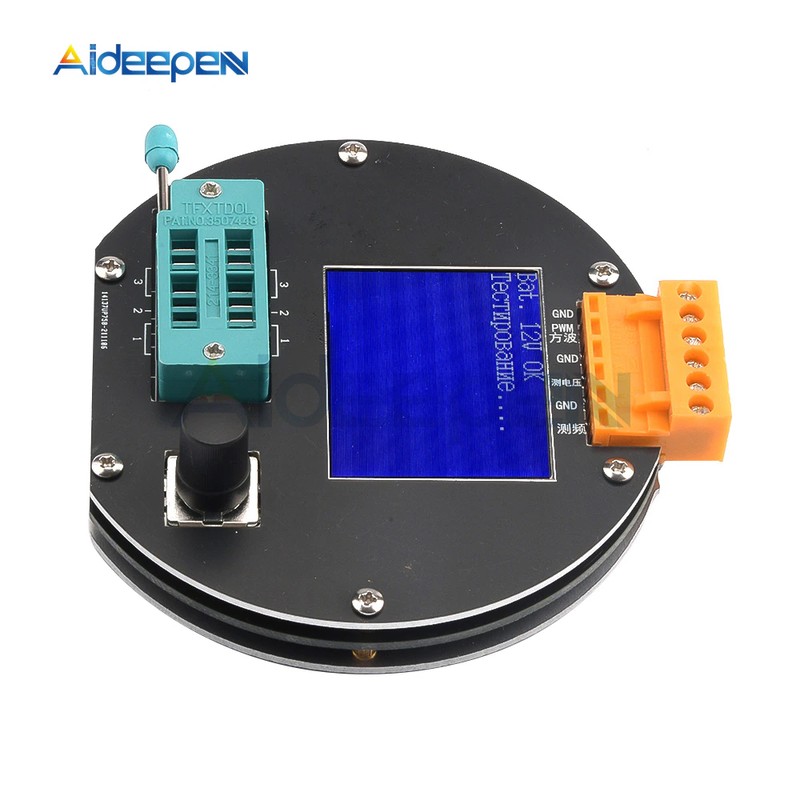

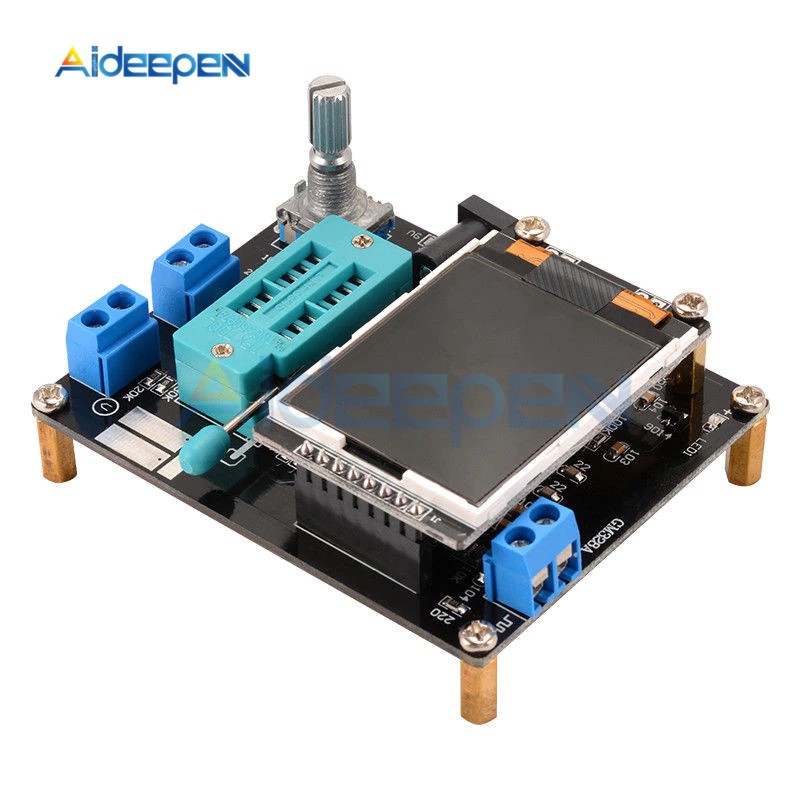

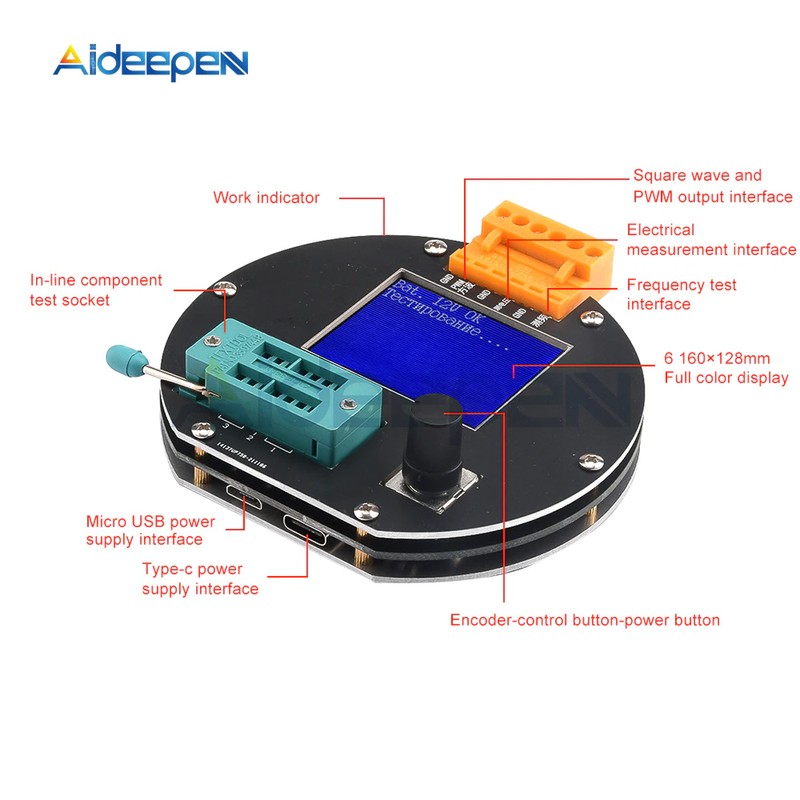

    ①Control botão
    Outonda quadrada e pwm outputinterface
    Interface de medição ③voltage
    ④Original teste bit
    ⑤Na base de teste original
    Display 160 × 128 display a cores completas
    ⑦Frequency messurement interface
    ⑧Power soquete adaptador
    Contact 9v contato da bateria
    ⑩Work indicador

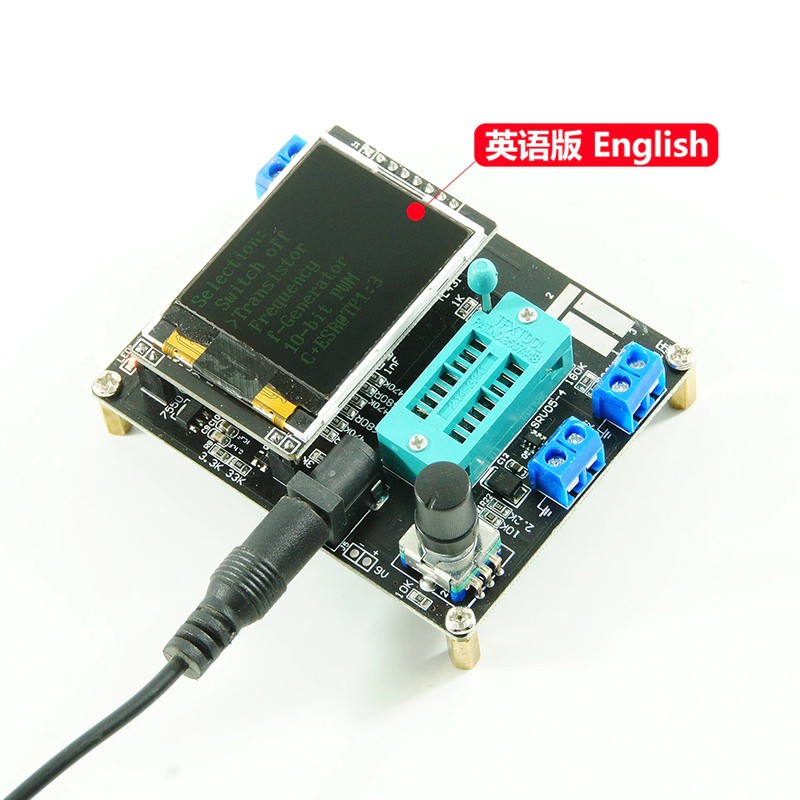

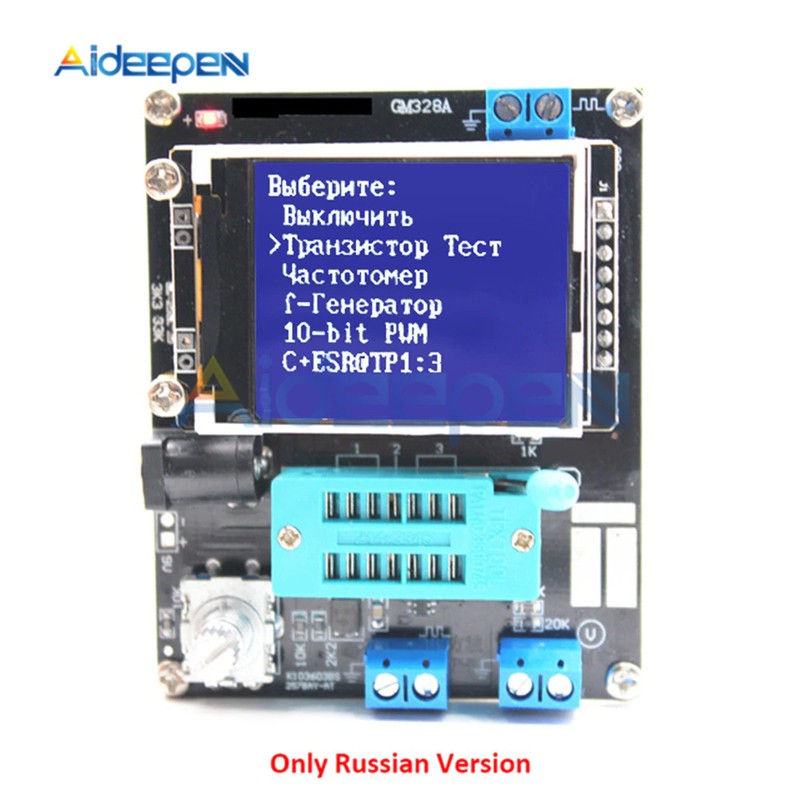

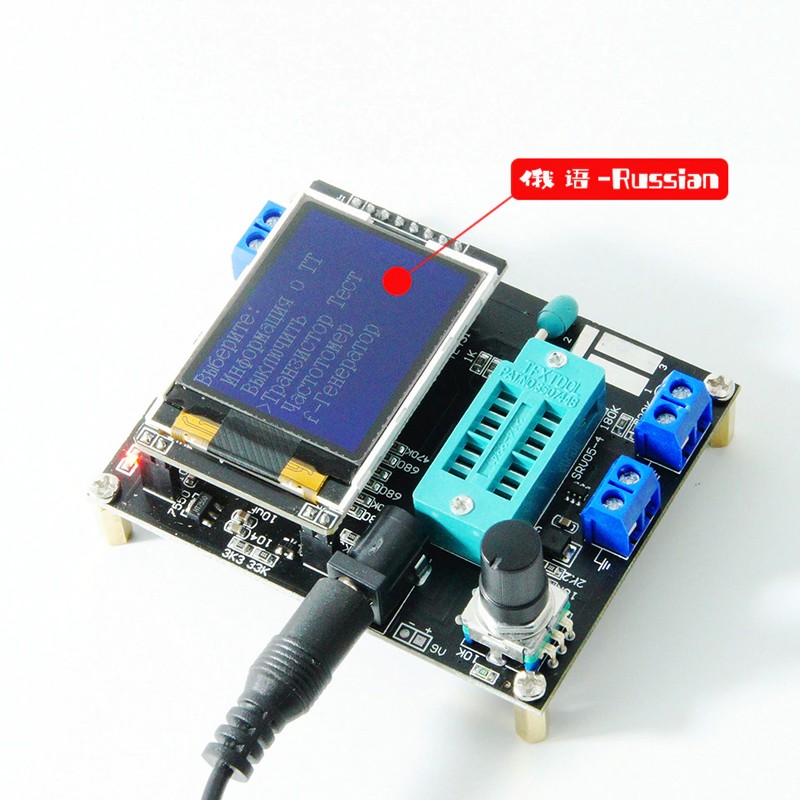

    Versão função de comparação

    Características

    Inglês

    Russa

    Switch off

    Sim

    Transistor

    Sim

    F-Gerador

    Sim

    10-bit PWM

    Sim

    : 3

    Sim

    C + esr @ tp1: 3

    Sim

    1-|-3

    Sim

    DS18B20

    Sim

    Não

    C (uf)-correção

    Sim

    IR_Decoder

    Sim

    Não

    IR_Encoder

    Sim

    Não

    DHT11

    Sim

    Não

    Autoteste

    Sim

    Tensão

    Sim

    FrontColor

    Sim

    Não

    BackColor

    Sim

    Não

    Mostrar dados

    Sim

    Dispositivo de teste

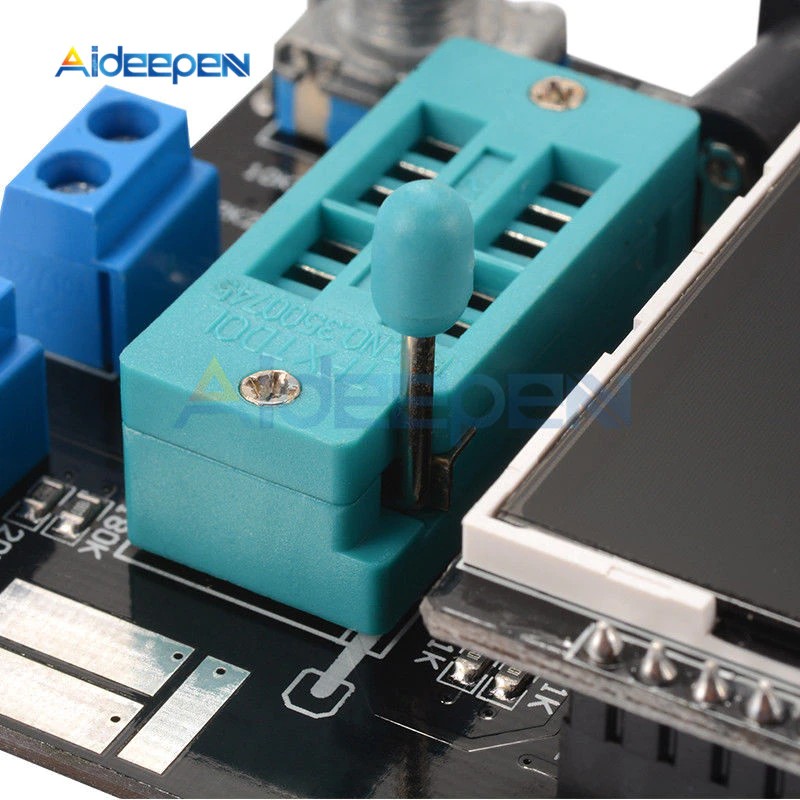

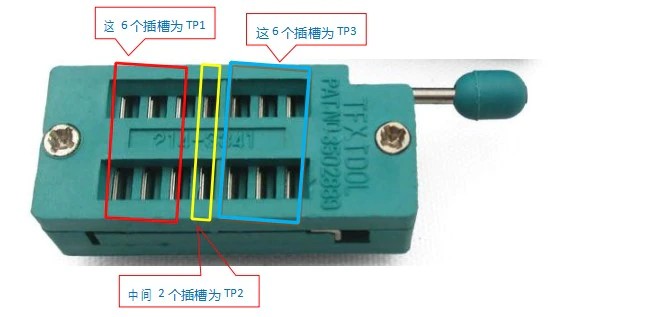

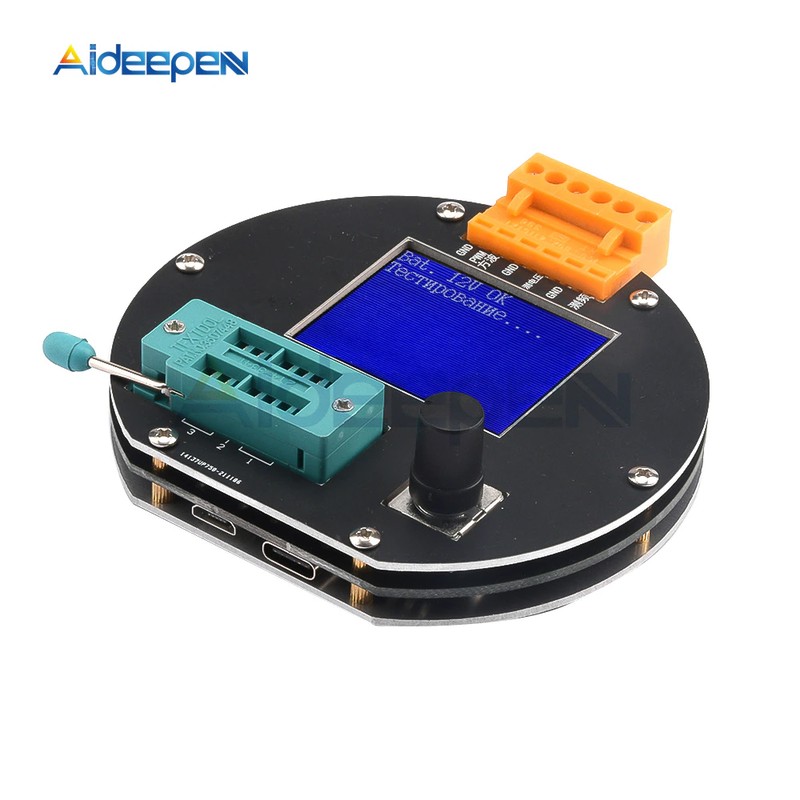

    O verificador tem 3 pontos de teste, tp1, tp2, tp3. A distribuição destes três pontos de ensaio no bloco de ensaio é a seguinte:

    No lado direito do banco de ensaio está a posição de ensaio do componente de remendo, há números 1, 2 e 3 respectivamente, cada um representando tp1, tp2 e tp3
    Ao testar um componente com apenas 2 pinos, os pinos não são divididos no pedido de teste, 2 pinos são selecionados arbitrariamente para 2 pontos de teste, e os pinos do dispositivo com 3 pinos são colocados em três pontos de teste respectivamente, independentemente do pedido. Após o teste, o testador reconhece automaticamente o nome do pino e o ponto de teste do componente, e o exibe na tela.
    Ao testar um componente com apenas 2 pinos, se dois pontos de teste tp1 e tp3 são usados, ele entrará automaticamente no modo de teste contínuo depois que o teste é concluído, de modo que os componentes em tp1 e tp3 possam ser continuamente e sincronicamente medidos sem pressionar o interruptor. Se você estiver usando o "tp1 e tp2" ou "tp2 e tp3" teste apenas uma vez. Para testar novamente, pressione o interruptor uma vez.
    Antes de testar o capacitor, descarregar o capacitor em primeiro lugar, e depois inserir o soquete de teste para medição, caso contrário, o microcomputador de chip único do testador pode ser danificado.
    1. calibração
    A calibração do verificador é usada para eliminar os erros de seus próprios componentes e fazer os resultados finais do teste mais exatos. A calibração é dividida na calibração rápida e na calibração da função completa.
    O método de operação de calibração rápida: curto-circuito os três pontos de teste tp1, tp2 e tp3 com fios, em seguida, pressione o botão de teste ao observar a tela. A cor da tela mudará para preto e branco. Depois da mensagem de alerta "modo selftest ..?" aparece, pressione o botão de teste para entrar no processo de calibração rápida; se a mensagem alerta "modo selftest ..?" aparece, 2 segundos se não houver nenhum botão no relógio, um processo de teste normal é executado, E finalmente o valor de resistência dos três pontos de teste de tp1, tp2 e tp3 é exibido. Depois de entrar no processo de calibração rápida, alguns dados aparecerão na tela, apenas ignorá-lo. Aguarde até que uma corda intermitente apareça na tela
    Depois de "isolar sondas!", remova os fios que curto-circuito tp1, tp2 e tp3. Depois que a cadeia de caracteres "final de teste" aparece na tela, a calibração rápida é concluída. Ao calibrar pela primeira vez, use o método de calibração da função completa.
    A calibração completa da função precisa ser introduzida do menu da função, e um capacitor 220nf é igualmente exigido. A calibração da função completa executa um processo de calibração mais detalhado e levará mais tempo. Depois de entrar no menu de função, gire o botão de teste para o item de menu "selftest" e, em seguida, pressione o botão de teste para entrar no processo de calibração de função completa. A corda intermitente "sondas curtas!" aparece na tela, que é a mesma que a calibração rápida. Use fios para fazer um curto-circuito nos três pontos de teste e aguarde que o processo de calibração prossiga. Quando a corda intermitente "isolar sondas!" aparece na tela, remova os fios que fazem um curto-circuito nos três pontos de teste e continue à espera que o processo de calibração prossiga. Quando a cadeia de caracteres "1-|-3> 100nf" é saída, instale os capacitores 220nf preparados nos pontos de teste tp1 e tp3. Aguarde até que a tela solicite "final de teste", o processo de calibração de função completa está completo.
    2. função de menu
    2.1 desligar
    2.2 Transistor
    2.3 freqüência
    Medição de freqüência. Pressione e segure o botão de teste para sair da função de medição de freqüência. A escala da medida da frequência é de 1hz a acima de 1mhz. Quando a frequência medida é inferior a 25khz, o período é exibido
    2.4 f-Gerador
    Gerador de onda quadrada, há várias frequências de onda quadrada para escolher, botão de teste de rotação esquerda ou direita para alternar diferentes frequências de onda quadrada, pressione e segure o botão de teste para sair do gerador de onda quadrada.
    2.5 pwm de 10 bits
    Gerador de sinal de pulso, gire o botão de teste para a esquerda ou para a direita para ajustar o ciclo de trabalho do pulso, de 1%-99%. Pressione e segure o botão de teste para sair do gerador de sinal de pulso.
    2.6 c + esr @ tp1: 3
    Função de medição em linha da capacitância, dois fios podem ser desenhados de tp1 e tp3, e o valor da capacitância e esr de capacitores 2uf-50mf podem ser medidos em linha. Note-se que a capacidade medida deve ser completamente descarregada antes do ensaio. Se for medida em linha, o circuito onde a capacitância está localizada deve ser completamente desconectado ele só pode ser realizado após a eletricidade.
    2.7
    O método de medição de resistência contínua testa continuamente os valores de resistência e indutância instalados em tp1 e tp3. A indutância da resistência medida é menos de 2100 ohms, e a escala da medida da indutância é 0.01mh-20h. Pressione e segure o botão de teste para sair.
    2.8 1-|-3
    Método de medição contínua da capacitância testa continuamente o valor da capacitância instalado em tp1 e tp3. Para capacitores de pequena capacidade, apenas este método pode ser usado para medir o valor da capacidade. Meça a resistência equivalente da série (esr) de capacitores maiores do que 90nf, e a resolução do esr é 0.01Ω. Os capacitores acima de 5000pf mostram a taxa de queda de tensão após o carregamento.
    2.9 DS18B20Versão russa não tem esta função
    Ds18b20 é um sensor de temperatura que use uma comunicação de ônibus único para transmitir dados. Tem o mesmo pacote (até-92) que um triode. A figura abaixo mostra a distribuição do pino de ds18b20.
    Depois de entrar na função de teste ds18b20, a segunda linha da tela mostra a relação de conexão entre o soquete de teste e ds18b20, "1 = gnd 2 = dq 3 = vdd", que significa que tp1 está conectado a ds18b20 gnd, tp2 está conectado a ds18b20 dq, e tp3 está conectado a ds18b20 vdd. O testador não pode reconhecer automaticamente ds18b20, então você deve seguir as instruções na segunda linha para instalar
    Instalar DS18B20. O testador pode ler os resultados de temperatura de 12 dígitos medidos por ds18b20, e exibir a temperatura correspondente em celsius na terceira linha com uma resolução de 0.0625 °c.
    Scratchpad: o conteúdo das 8 unidades de armazenamento dentro do ds18b20 lido pelo verificador mais o valor de verificação crc do último byte. Um total de 9 bytes.

    BYTES Scratchpad

    TEMPERATURA LSB

    0

    TEMPERATURA MSB

    1

    Th/usuário byte 1

    2

    Tl/usuário byte 2

    3

    CONFIG

    4

    RESERVADOS

    5

    RESERVADOS

    6

    RESERVADOS

    7

    CRC

    8

    Por exemplo, o valor lido uma vez é scratchpad: ec014b467fff0c102a tem o seguinte relacionamento:

    Scratchpad Valor BYTE

    TEMPERATURA LSB

    CE

    0

    TEMPERATURA MSB

    01

    1

    Th/usuário byte 1

    4B

    2

    Tl/usuário byte 2

    46

    3

    CONFIG

    7F

    4

    RESERVADOS

    FF

    5

    RESERVADOS

    0C

    6

    RESERVADOS

    10

    7

    CRC

    2A

    8

    Rom de 64 bits: a identificação global original do dispositivo de cada ds18b20 lida pelo verificador. O id tem um comprimento de 64 bits. Dividido em 3 partes.

    Por exemplo, a rom de 64 bits lida por um ds18b20 é
    Rom de 64 bits: 28ff4d58361604a1
    Então não há

    Código de família de 8 bits

    28

    Número de série de 48 bits

    041636584DFF

    Código crc de 8 bits

    A1

    Nota: exceto que o valor da temperatura (temp) está em decimal, o resto está em hexadecimal.
    A escala da medida da temperatura de ds18b20 é-55 ℃-125 ℃. Pressione e segure o botão de teste para sair desta função.
    2.10 c (uf)-correção
    Esta função é usada para corrigir o valor medido de capacitores de grande capacidade. O valor padrão é 0%. Ou seja, não há nenhuma correção, a faixa de ajuste é-0.2%-8%, quando é um valor positivo, reduzirá o valor medido da capacidade, e quando é um valor negativo, aumentará o valor medido da capacidade.
    Após a configuração, pressione o botão de teste para sair.
    2.11 IR_DecoderVersão russa não tem esta função
    Função de decodificação de controle remoto infravermelho. Esta função requer um receptor infravermelho integrado 1838 (tipo de pulso). Depois de entrar nesta função, observe o prompt na tela de exibição. A segunda linha exibirá a cadeia de caracteres "" 1 = dout 2 = gnd 3 = vcc ", a cadeia de caracteres significa a relação de conexão entre os 3 pontos de teste no testador e no receptor infravermelho, e a conexão deve ser estritamente de acordo com as instruções. Apenas um receptor infravermelho pode ser instalado no banco de teste vazio ou corretamente. Para outros componentes, não é permitido fazer um curto-circuito nos pontos de teste com fios para evitar falhas imprevisíveis. A figura a seguir mostra a direção de instalação de um receptor infravermelho exemplo.
    Tp1 é conectado ao pino dout do receptor infravermelho, tp2 é conectado ao gnd, e tp3 é conectado ao vcc.

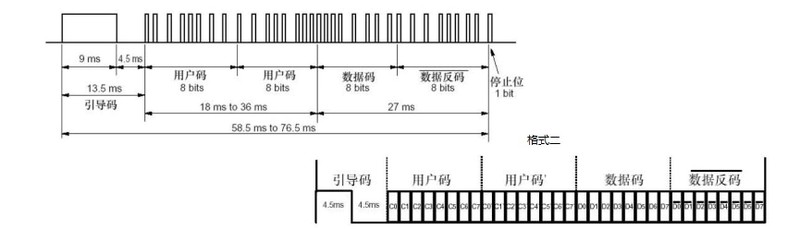

    A função de decodificação de controle remoto infravermelho suporta dois formatos de codificação de controle remoto infravermelho.
    Formato de um
    Os dois formatos acima são aproximadamente os mesmos, a diferença está no comprimento do código piloto. Formato um é 9ms e formato dois é 4.5ms.
    A função de decodificação de controle remoto infravermelho usa upd6121 para indicar o formato um, e tc9012 para indicar o formato dois.
    Instruções:
    A função de decodificação de controle remoto infravermelho só pode ser acessada a partir do menu de função. Antes de entrar na função de decodificação de controle remoto infravermelho, não deve haver componentes na base de teste e no terminal de saída de onda quadrada. Digite a função de decodificação de controle remoto infravermelho, depois que a corda "de pé por..." aparece na tela, instalar o receptor infravermelho integrado no soquete de teste e bloqueá-lo. Então você pode apontar o controle remoto no receptor infravermelho para lançar. Se você pode identificar o código usado pelo controle remoto. A terceira linha exibirá uma cadeia de caracteres ">>>>>>>>>", o que significa uma decodificação bem sucedida, e a quarta linha exibirá o formato de codificação usado pelo controle remoto. A quinta linha mostra o primeiro byte do código de usuário (usuário code1), e a sexta linha mostra o segundo byte do código de usuário (usuário code2). A sétima linha mostra o código de dados (dados) e o código inverso de dados
    (Data dados), a última linha é display integrado 32bit. Todos os valores da função de decodificação infravermelha são expressos no formato hexadecimal.
    A função de decodificação infravermelha só suporta o modo de chave única, modo não contínuo. Ao testar esta função, verifica-se que vários controles remotos da tevê usados para testar são todos tc9012, o controle remoto mp3 pequeno é upd6121, e o controle remoto do condicionador de ar não pode ser reconhecido:-(). Devido às condições, não mais testes podem ser feitos.
    Para sair desta função, primeiro remova a cabeça de recepção no banco de ensaio e, em seguida, pressione e segure o interruptor de codificador rotativo para sair.
    2.11 IR_EncoderVersão russa não tem esta função
    Função de codificação de controle remoto infravermelho, esta função requer um diodo emissor de luz infravermelho. O verificador pode controlar o diodo emissor de luz infravermelho para realizar a função de um controle remoto infravermelho. Desde que o verificador só pode fornecer uma corrente de condução de cerca de 6ma no máximo, a distância de controle não pode ser comparada com um controle remoto infravermelho normal. No caso de apontar para o receptor infravermelho, é cerca de 2 metros.
    O código de controle remoto infravermelho suporta dois formatos, que são os mesmos que o formato de decodificação do controle remoto infravermelho descrito acima. Também use upd6121 para o formato um e tc9012 para o formato dois.
    Instruções
    A função de codificação de controle remoto infravermelho só pode ser acessada a partir do menu de função. Antes de entrar na função de codificação de controle remoto infravermelho, não pode haver componentes na base de teste e no terminal de saída de onda quadrada. Depois de entrar na função de codificação de controle remoto infravermelho, conecte um diodo emissor de luz infravermelho ao terminal de saída de onda quadrada. O eletrodo negativo do diodo emissor de luz infravermelho é conectado ao solo e o eletrodo positivo é conectado à saída. Os fios podem ser usados para estender os eletrodos positivos e negativos do diodo emissor de luz infravermelho para facilitar a operação. A perna longa do led infravermelho é positiva e a perna curta é negativa.
    A coluna mais à esquerda da tela é um símbolo ">", indicando o parâmetro atualmente sendo definido. Pressione rapidamente o botão de teste para alternar entre cada item de ajuste ">". A segunda linha "protocolo" define o formato de codificação a ser usado. Gire o botão de teste para a esquerda e para a direita para alternar entre "upd6121" e "tc9012".
    A terceira e quarta linhas "usuário code1" e "usuário code2" definir o primeiro e segundo bytes do código do usuário, o botão de teste canhoto pode ser reduzido por 1 unidade, e o botão de teste destro pode ser aumentado por 1 unidade.
    A quinta linha define o código de dados (dados), o botão de teste canhoto pode ser diminuído em 1 unidade, e o botão de teste destro pode ser aumentado em 1 unidade. O código inverso dos dados é automaticamente calculado pelo código de dados e não pode ser ajustado manualmente.
    Ao definir o valor do código do usuário e do código de dados, além de girar o botão de teste esquerda e direita para alterar seu valor em unidades de 1, pode igualmente ser aumentado em unidades de 0x10. O método de operação é pressionar e segurar o botão de teste, mas o longo tempo não pode ser muito longo. Se for muito longo, ele sairá desta função. Este grau não é fácil de ter certeza no início. A sexta linha é o controle de emissões "emitir:". Quando o sinal ">" é movido para esta linha, gire o botão de teste para a esquerda e direita para emitir raios infravermelhos de acordo com o conjunto de dados acima. Quando você gira o interruptor de teste, você pode ver um símbolo "->" piscando rapidamente. Indica que os dados foram transmitidos uma vez.
    Exemplo de operação:
    Para utilizar a função de codificação de infravermelhos para controlar um aparelho eléctrico, deve primeiro conhecer o formato de codificação do comando à distância que controla o aparelho eléctrico. Assim, o primeiro passo é usar a função de decodificação infravermelha para ler o valor de código de um botão no controle remoto.
    Por exemplo, se a tv é uma tv samsung lcd, pressione o botão de volume para baixo do controle remoto, o valor decodificado é
    Usuário TC9012 code1 = 07 usuário code2 = 07
    Dados = 0b data dados = f4
    Todos os 32bit = F40B0707
    Grave os dados acima, e então na função de codificação infravermelha, respectivamente definir o protocolo: tc9012 usuário code1 = 07 usuário code2 = 07
    Dados = 0b data dados = f4
    Em seguida, mova o símbolo ">" para emitir:
    > Emit:
    O diodo emissor de luz infravermelho conectado ao terminal de saída de onda quadrada do verificador do transistor está alinhado com a posição do receptor infravermelho da tv, e o botão de teste é girado para iniciar uma transmissão, e a tv pode ser controlada para reduzir o volume.
    Para sair desta função, primeiro remova o diodo emissor de luz infravermelho conectado ao testador e, em seguida, pressione o botão de teste para sair
    Nota: o verificador do transistor suporta somente dois formatos de codificação, tc9012 e upd6121. Os valores são todos expressos em hexadecimal
    2.12 DHT11Versão russa não tem esta função
    Dht11 é um sensor de temperatura e umidade, além de temperatura de medição, também pode medir a umidade. A distribuição do pino é mostrada na figura abaixo.
    Depois de entrar na função de teste dht11, a segunda linha da tela mostra a relação de conexão entre o soquete de teste e dht11, "1 = gnd 2 = dq 3 = vdd", indicando que tp1 está conectado ao gnd de dht1111s, tp2 está conectado aos dados de dht1111s, tp3 está conectado ao vcc de dht1111s. O pino n/a pode ser conectado ao tp1 junto com o pino do gnd, ou pode ser deixado flutuando. Depois que o teste é bem sucedido, "temp" representa o valor da temperatura, e "humi" representa o valor da umidade. Todos são exibidos em decimal.
    Para sair da função, pressione e segure o botão de teste
    2.13 autoteste
    Função de calibração de função completa.
    2.14 tensão
    A medida da tensão da c.c., até 50v pode ser medida. A tensão a ser medida deve ser entrada da interface "medição de tensão" (não introduza a tensão medida de outras interfaces, tais como a interface "saída de frequência", que danificará o microcontrolador). Para sair desta função, gire rapidamente o codificador para a esquerda e para a direita.
    2.16 FrontColorVersão russa não tem esta função
    Defina a cor do primeiro plano, isto é, a cor do personagem. Gire o botão de teste para a esquerda ou para a direita para alterar o valor correspondente do componente de cor. Curto pressione o botão de teste para selecionar as três cores primárias de vermelho, verde e azul a ser alterado. O código de cor de 16 bits usa rgb (565) o formato corresponde ao valor máximo de 31 para vermelho, 63 para verde e 31 para azul. Após a configuração, pressione e segure o botão de teste para salvar e sair. Tenha cuidado para não definir as cores de primeiro plano e fundo para a mesma cor, caso contrário, nada será visível. Se isso acontecer, desligue e execute uma calibração rápida. O método para entrar na calibração rápida é descrito acima, e a cor da tela se tornará preto e branco. Modifique a cor da tela imediatamente após a calibração rápida é concluída.
    2.17 BackColorVersão russa não tem esta função
    O método é o mesmo que definir a cor de primeiro plano, mas isso é para modificar a cor de fundo.
    2.18 Show de dados
    Exibir os dados internos do testador, a partir do qual você pode observar a função de teste do testador.
