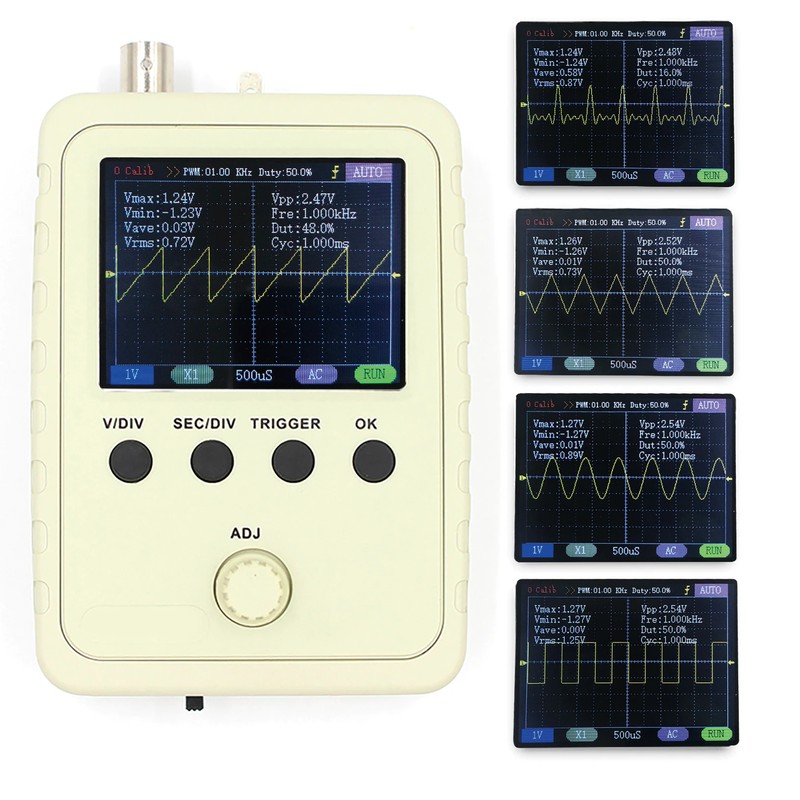

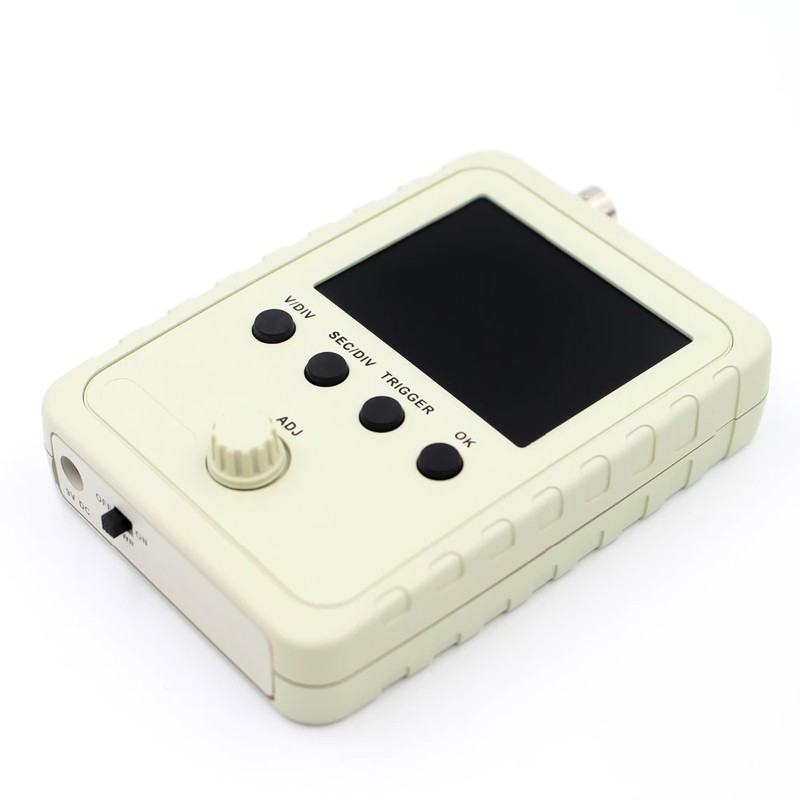

Este kit osciloscópio digital diy adota o processador do braço Cortex-M3 e com tela tft de 2.4 polegadas e estojo protetor. É fácil e confiável para a operação do circuito. Ele pode exibir parâmetros de forma de onda, tais como freqüência, período, largura de pulso, relação de dever, max./min./avg./pico/valores virtuais.

Características:
Adote o processador arm Cortex-M3, e inclua uma tela colorida tft de 2.4 polegadas.
Usado para o desenvolvimento secundário com base neste kit, por exemplo, ele pode ser alterado para milivoltímetro, registadores de dados.
Vem com instruções, fácil de instalar e operar.
Com modos de disparo automático/normal/único, fácil de capturar a forma de onda do momento.
Disponível subindo ou caindo borda gatilho.
Forma de onda anterior observável antes do gatilho (atraso negativo).

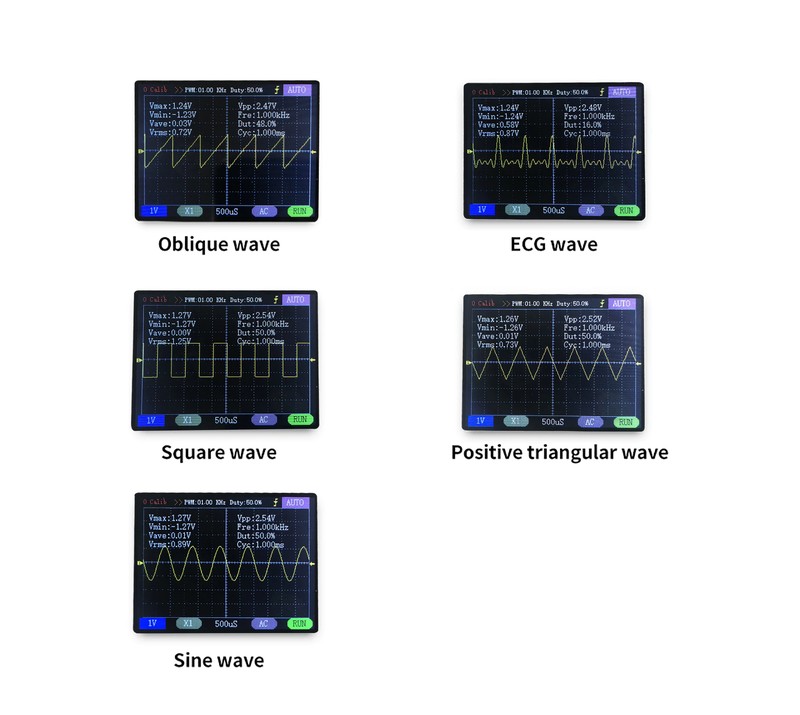

Com exibição digital de parâmetro de forma de onda, incluindo freqüência, período, relação de dever, max./min./avg./pico/valores virtuais.
Detecção de curto-circuito e circuito aberto: pode ajudar o usuário a descobrir o erro de solda.
Função de reconhecimento do controlador tft.
O smd foi soldado, mais adequado para iniciante eletrônico.

Especificações:
Taxa máxima de amostragem em tempo real: 1msa/s
Largura de banda analógica: 0-200khz
Faixa de sensibilidade: 5mv/div-20mV/idv
Tensão de entrada máxima: 50vpk (1x sonda)
Impedância de entrada: 1m ohms/20pf
Precisão: 12 Bits
Comprimento do registro: 1024 pontos
Modos de acoplamento: dc/ac/gnd
Intervalo de base de tempo: 500s/div-10us/div
Modos de disparo: automático, normal e único
Posição do gatilho: centro do amortecedor
Tensão de alimentação: dc 9v (8-10v)
Consumo atual: 120120ma @ 9v
Tamanho da placa principal: 94*65mm / 3.7 * 2.56in
Tamanho da placa analógica: 65*47mm / 2.56 * 1.85in
Tamanho da tela: 52*40mm / 2 * 1.57in
Tamanho do pacote: 14.5*10*3.7cm / 5.7*3.94 * 1.45in
Peso da embalagem: 179g / 6.33oz

Lista do pacote:

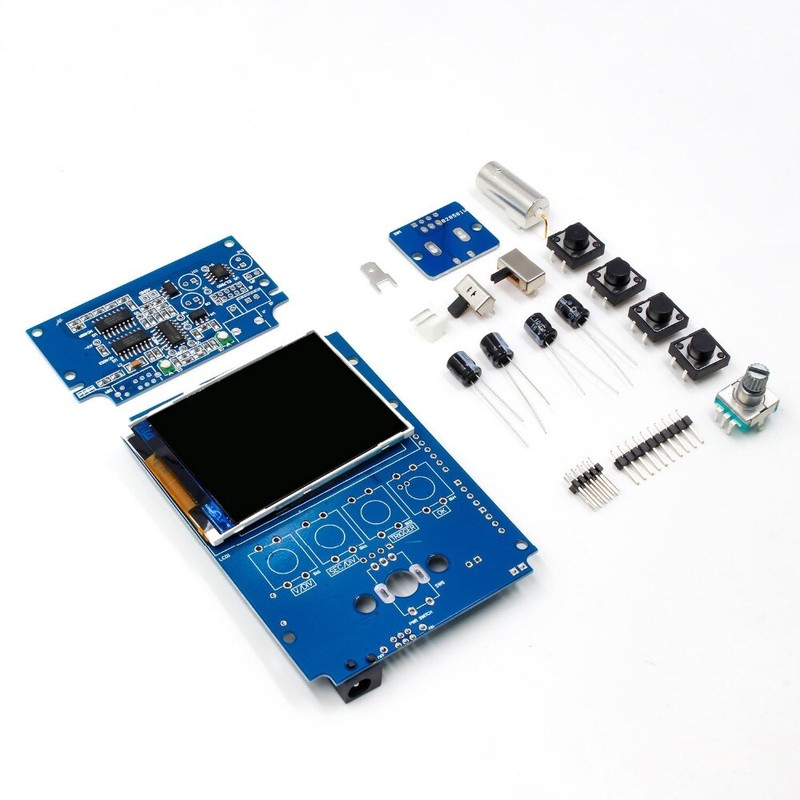

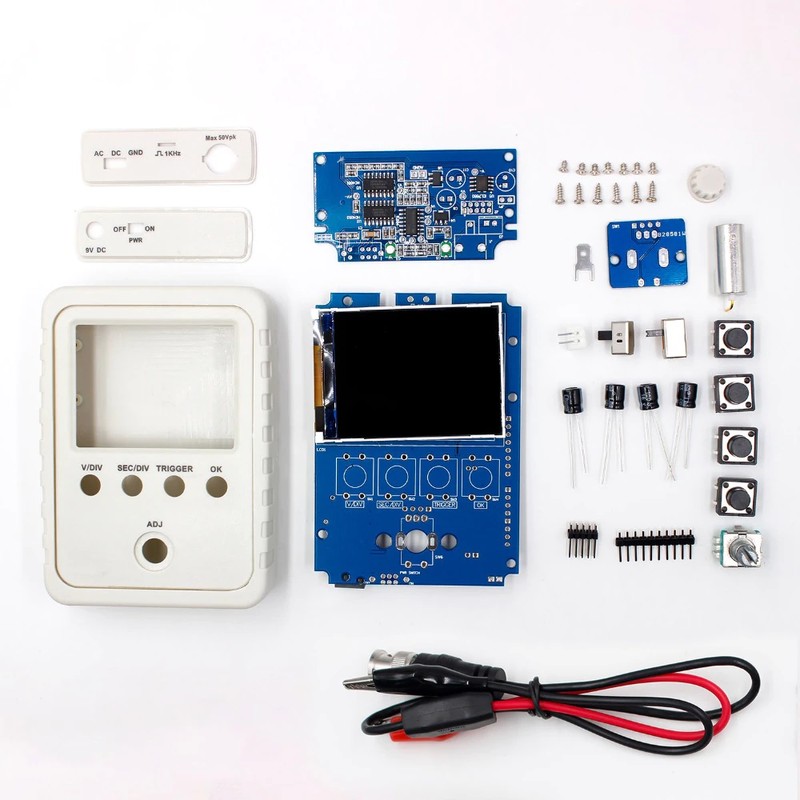

1 * osciloscópio digital kit diy

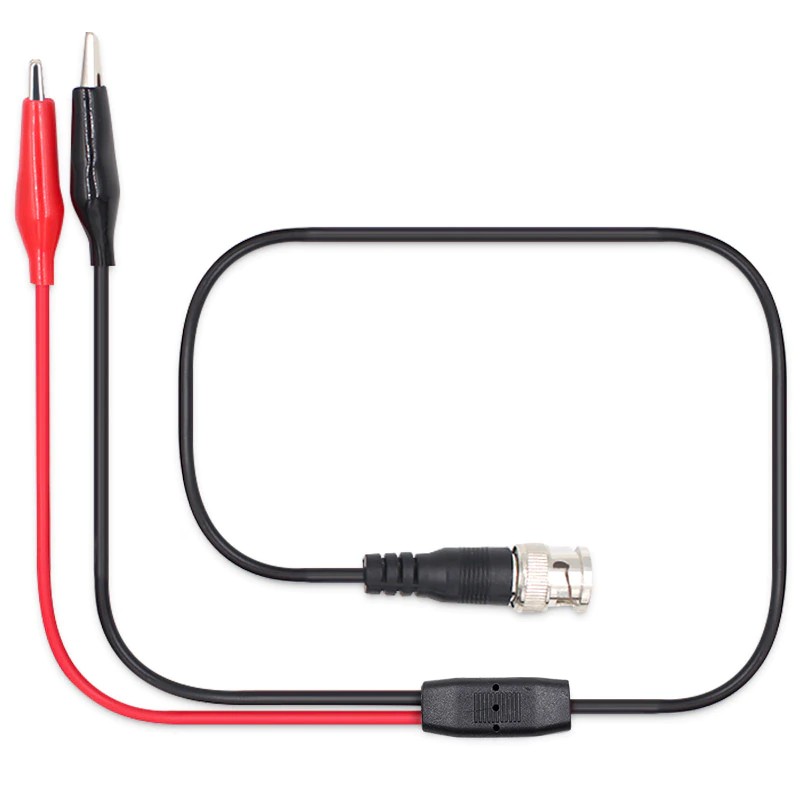

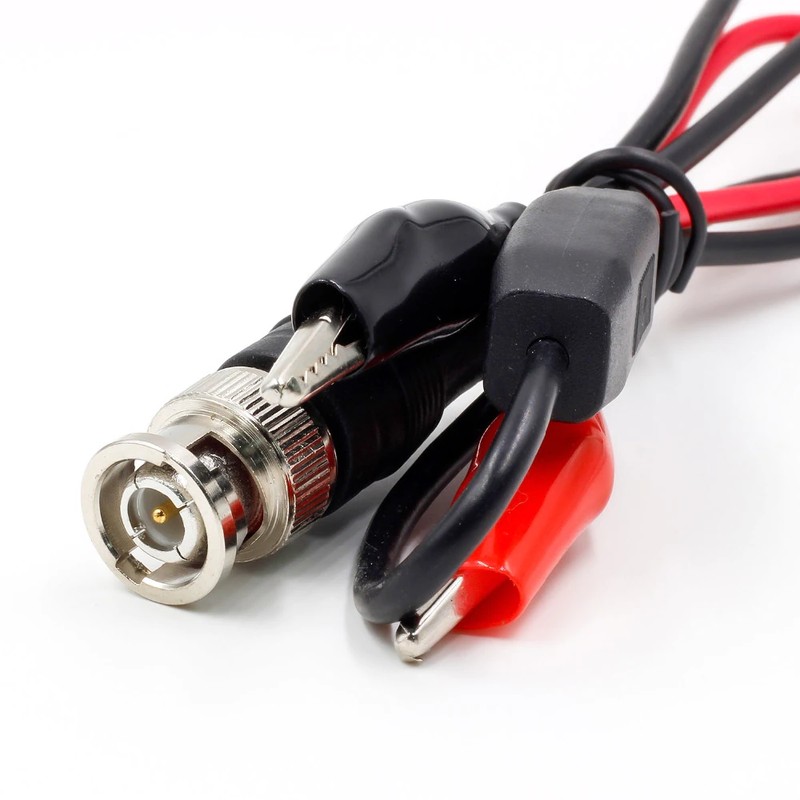

1 * sonda

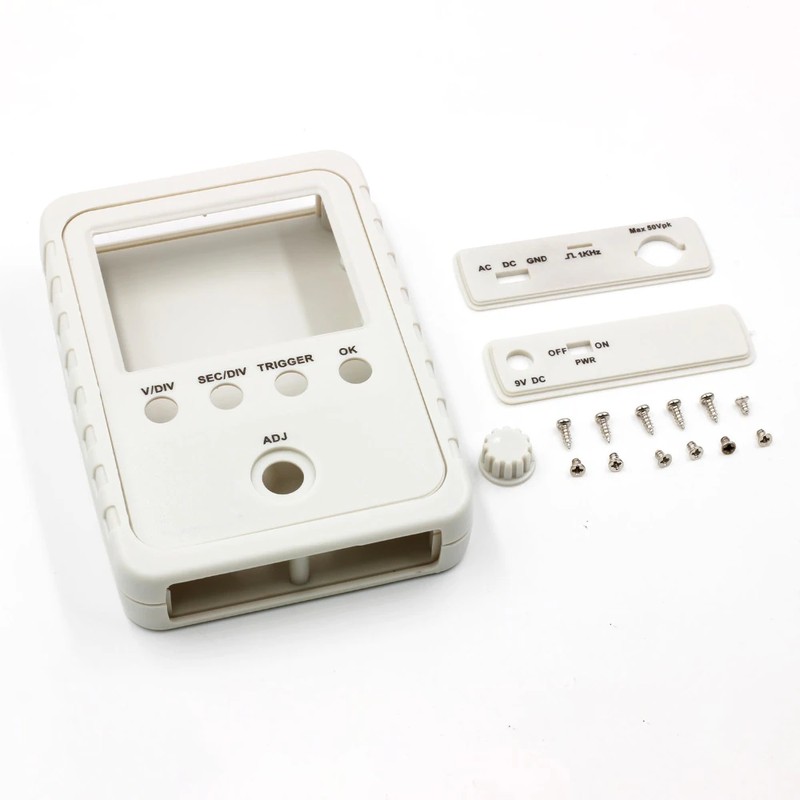

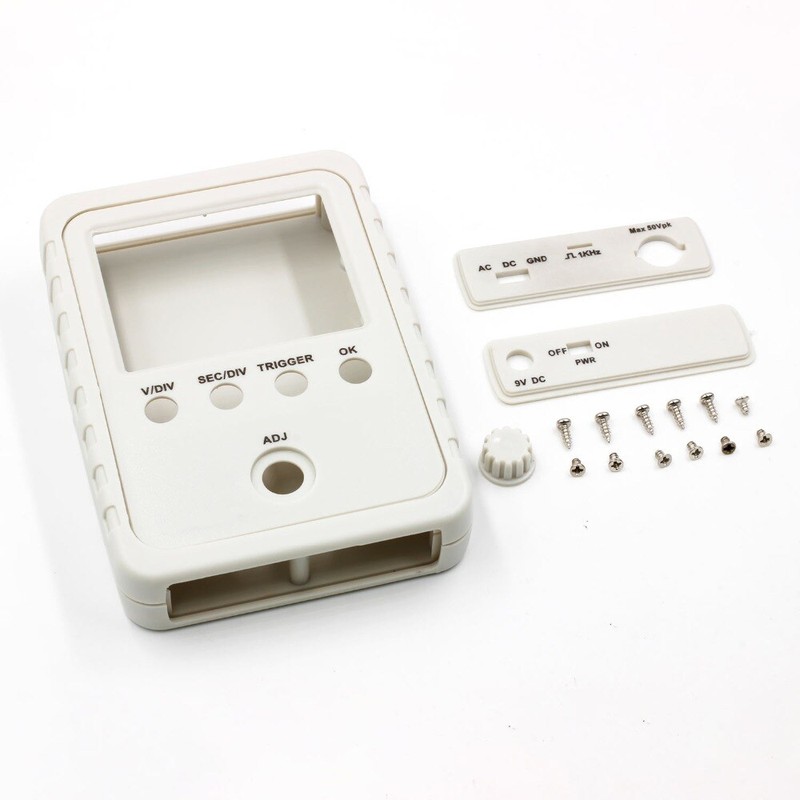

1 * Caso DIY
3 * manual do usuário (inglês)
