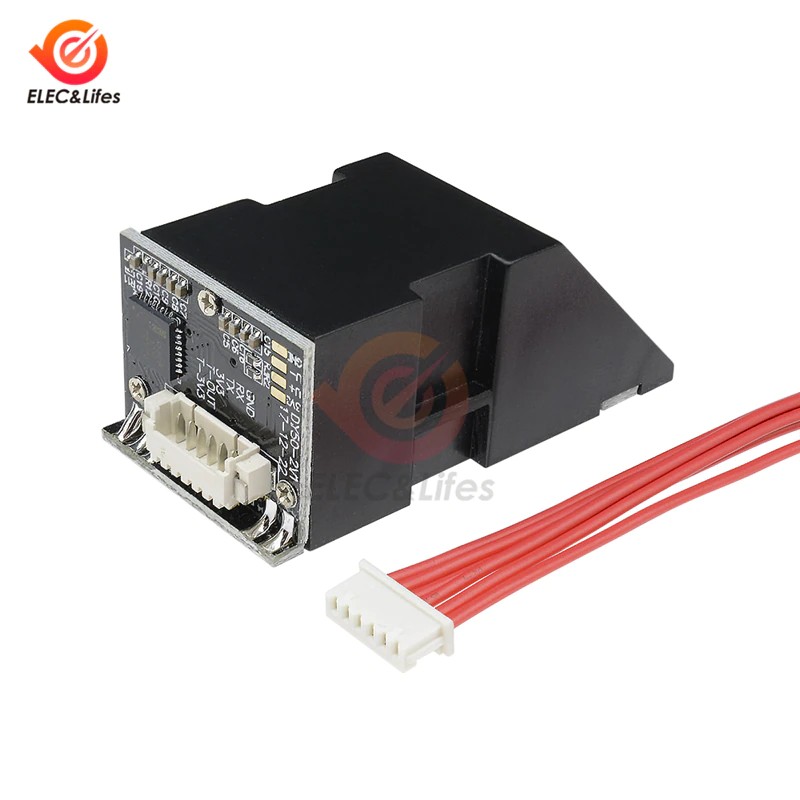

Fpm10A Optische Vingerafdruklezer Sensor Module Deurslot Vingerafdruk Scanner Module Voor Arduino Seriële Communicatie-Interface
- 81 beoordeling(en)
- 96 Verkocht
USD $6.63BTW Inbegrepen
Alleen voor Dropshipping en Groothandel!
Hoe te betalen?
- Verzending binnen 24 uur via snelle verzending.
- Geschatte levering 5 tot 9 werkdagen.

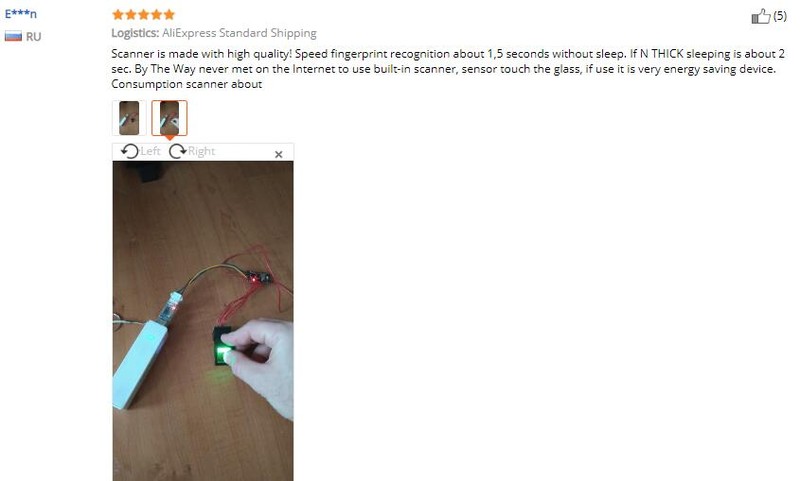

Klanten-Reviews
*Let op: Sommige reviews zijn verwerkt door Google Translate!Certificering: CE
Modelnummer: 3.3V/5V vingerafdruklezersensor
Capaciteit: vingerafdruklezersensor
Type: optische vingerafdrukscannermodule
Functie: vingerafdrukmodule voor deurslot
38113
RADEN

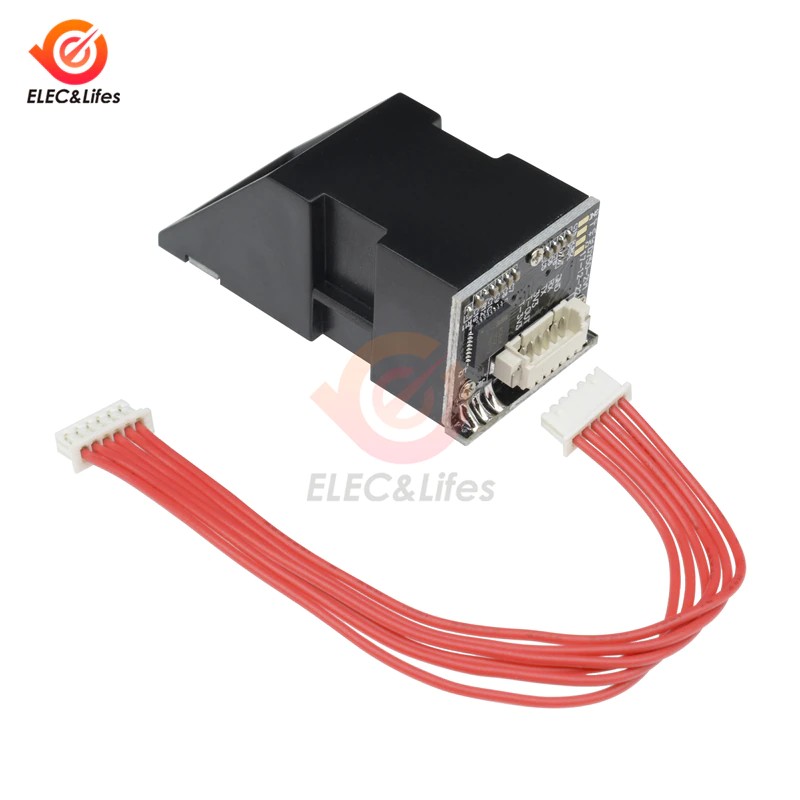

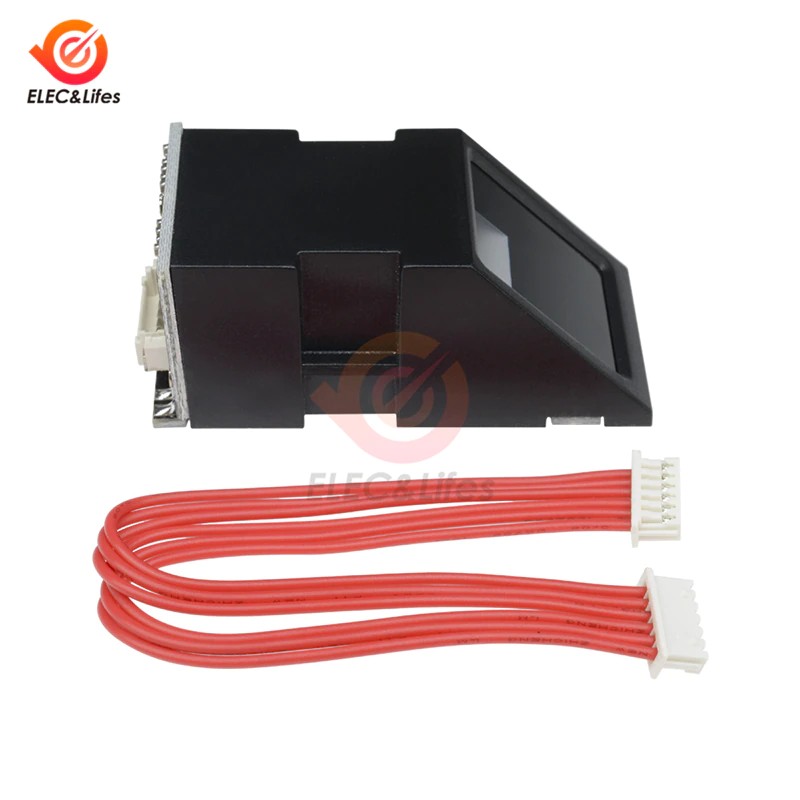

1PCs FPM10A Optische Vingerafdruklezer Sensor Module Voor Arduino Sloten Seriële Communicatie-interface
Inleiding:
1. de vingerafdruk module is een geïntegreerde vingerafdruk verwerking module die integreert de optische pad en vingerafdruk verwerking deel. Het heeft de kenmerken van kleine grootte, laag stroomverbruik en eenvoudige interface. Het heeft hoge betrouwbaarheid, snelle snelheid erkenning, goed aanpassingsvermogen aan droge en natte vingers, en snelle vingerafdruk zoeken..
2. wanneer de vingerafdruk beeld is lezen, het heeft gevoelige reactie en oordeel aan de natte en droge vingers, en verkrijgt de beste beeldkwaliteit, die geschikt is voor een breed scala van mensen.
3. de self-learning aanpassing functie kan ook worden aangepast, en de parameters worden automatisch aangepast volgens veranderingen in de gebruiker gewoonten, klimaat, enz., bereiken een betere match.
4. met self-learning functie, in het proces van vingerafdrukherkenning, na extraheren nieuwe functie vingerafdruk waarden, de functie waarden zijn samengevoegd in de vorige vingerafdruk functies, en de meer praktische het gebruik, de beter.
5. de module heeft ook een inductieve vinger functie. Wanneer de vinger is ingedrukt om de vingerafdruk collectie oppervlak, de module touch pin voert een hoog niveau.
6. de communicatie-interface van module USB en UART communicatie-interface. Deze module fungeert als een slave apparaat, en de master apparaat stuurt relevante commando's om het.
Werkingsprincipe:
Door het principe van optische beeldvorming, de lijnen gemaakt door de oneffenheden van de huid op de binnenzijde van de vinger zal vormen verschillende vingerafdruk beelden. De textuur van de huid is anders in patronen, breekpunten en kruispunten. Zijn ze wel in informatie verwerking. "Functie punten", elke vinger kenmerken zijn verschillende, dat is, unieke, vertrouwen op deze uniciteit, kunnen we associëren een persoon met zijn vingerafdruk, door pre-opslaan zijn vingerafdruk Door vergelijking de vingerafdrukken, kunt u controleren zijn ware identiteit.
De vingerafdruk identificatie systeem verzamelt, analyseert en vergelijkt vingerafdrukken door speciale foto-elektrische conversie apparatuur en beeldverwerkingstechnologie, en kan identificeren persoonlijke identiteit automatisch, snel en nauwkeurig. Het systeem bevat voornamelijk processen zoals vingerafdruk beeldaanwinst, vingerafdruk beeldverwerking, feature extractie, en vergelijking en bijpassende van functie waarden.
Specificaties:
Voedingsspanning: DC 3.6 ~ 6.0V / 3.3V Leveren
Stroom: Stroom: <120mA
Piek stroom: <140mA
Vingerafdruk tijd: <1.0 seconden
Venster grootte: 14*18mm
Bijpassende mode: Match modus (1:1)
Zoeken modus (1: N)
Handtekening Bestand: 256 bytes
Template bestanden: 512 bytes
Opslagcapaciteit: 200
Veiligheid niveau: vijf (van laag naar hoog: 1,2,3,4,5)
Valse Accepteren Rate (VER): <0.001% (security niveau 3)
Valse Verwerpen Tarief (FRR): <1.0% (security niveau 3)
Zoeken tijd: <1.0 seconden (1:500, de gemiddelde)
PC Interface: UART (TTL logisch niveau) of USB2.0 / USB1.1
Communicatie baudrate (UART): (9600 * N) bps waar N = 1 ~ 12 (standaard waarde N = 6, dwz 57600bps)
Werkomgeving:
Temperatuur: -20 ° - + 50
Relatieve Vochtigheid: 40% RH-85 % RH (niet-condenserend)
Opslag milieu:
Temperatuur: -40 - + 85
Relatieve vochtigheid: <85% H (niet-condenserend)

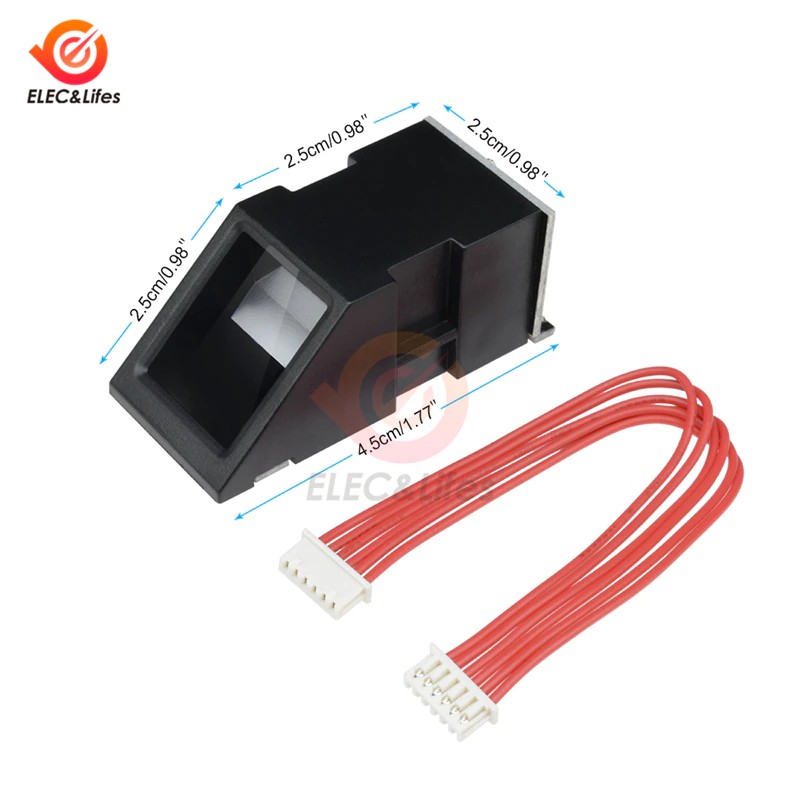

Afmetingen (L * W * H):
Split: Vingerafdruk sensor: 56*20*21.5mm
-Een: 56*20*21.5mm
Hardware aansluiting:
Module via een seriële communicatie-interface, direct met 3.3V of 5V power microcontroller communicatie: module datatransmissie voeten (2
Voet TD) aangesloten op de data bit machine ontvangende einde (RXD), data ontvanger module voeten (3 voeten RD) aangesloten op de data afzender bit machine (TXD).
Voor de RS-232 niveau (bijvoorbeeld: PC machine) voor PC communicatie, verhogen het niveau conversie tussen de module en de host computer
Circuits (e.g.: MAX232 circuit)

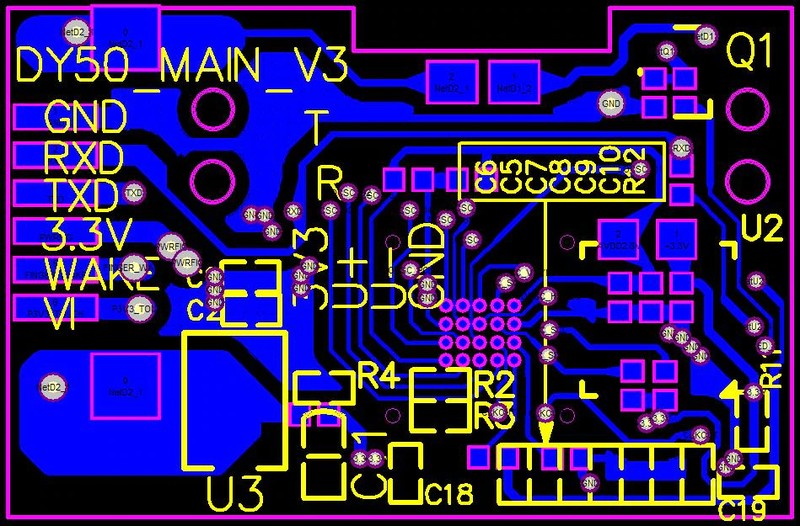

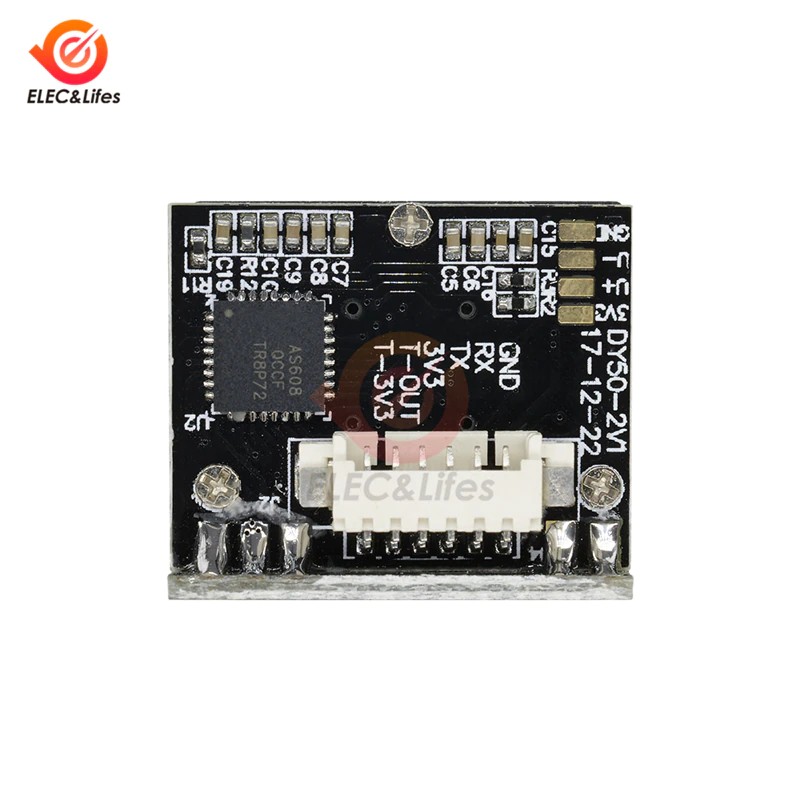

Pin | Naam | Type | Functionele beschrijving | |
1 | GND | In | Module power positieve input | |
2 | TXD | Out | TTL Seriële data output. TTL logic niveau | |
3 | RXD | In | TTL Seriële data input. TTL logic niveau | |
4 | 3.3V | - | Signaal grond. Interne en power grond verbinding | |
5 | Touch | Out | Inductie signaal, standaard hoge niveau effectieve | |
6 | TouchVin | In | Touch sensing vermogen, 3.3v voeding | |

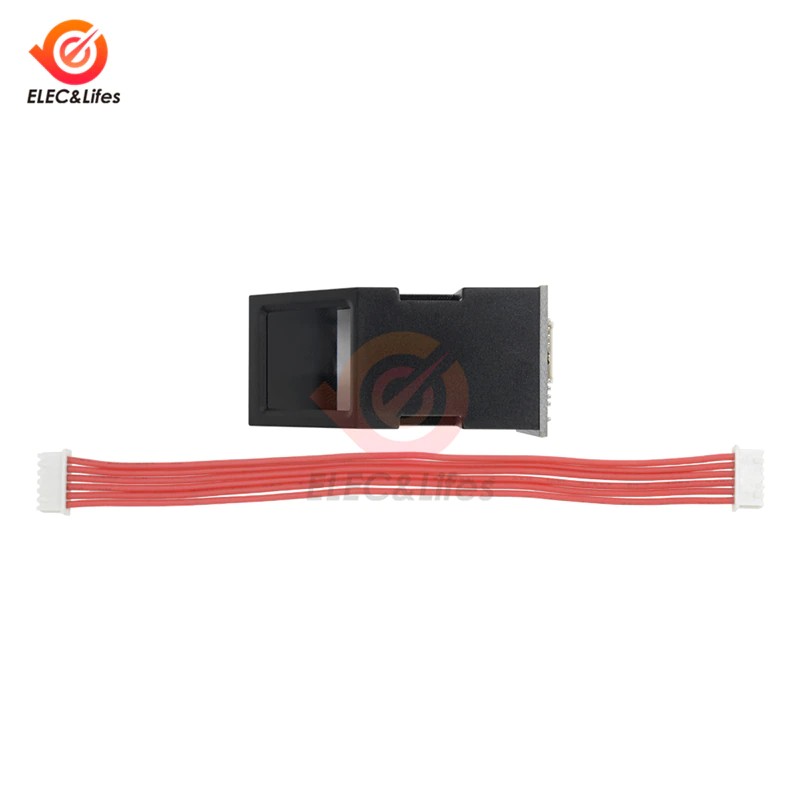

Pakket omvat:
1PCS Optische vingerafdruklezer Sensor Module sensoren All-in-een Voor Arduino Lock
