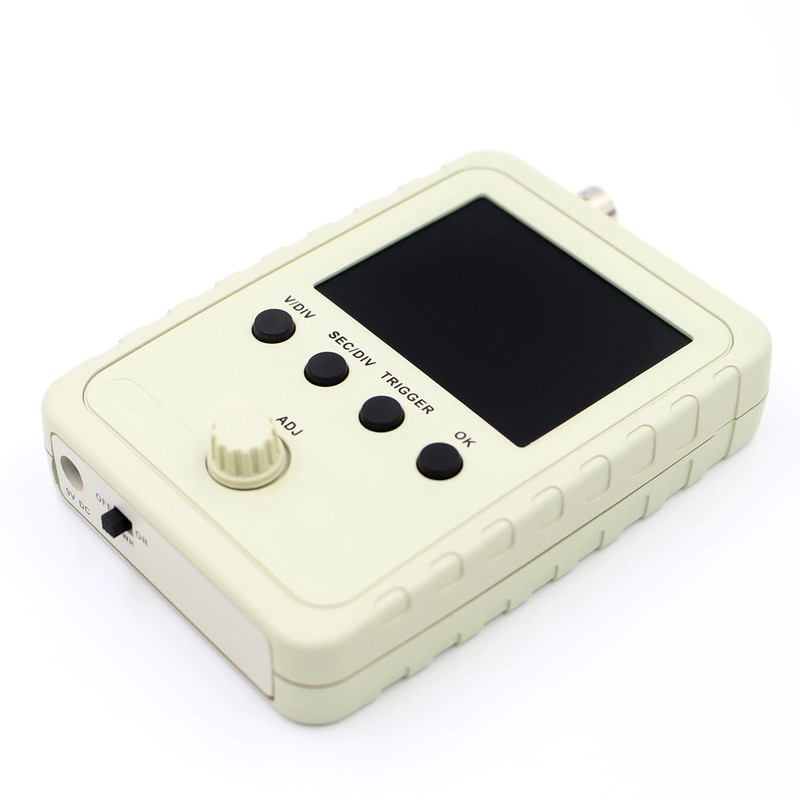

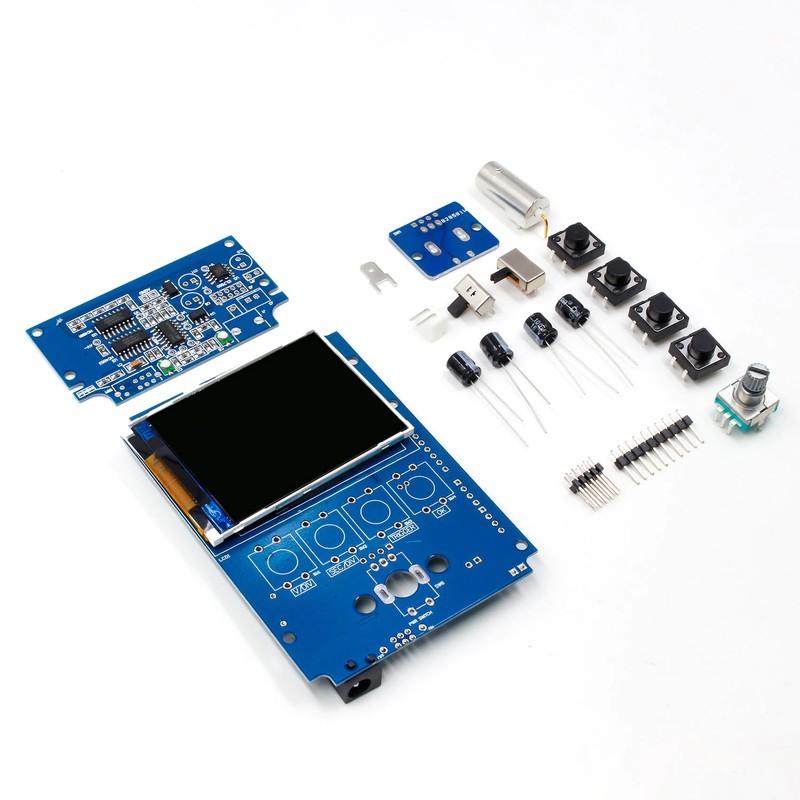

Dso Fnirsi-150 Digitale Handheld Pocket Oscilloscoop Kit 1Msa/S 200Khz Analoge Bandbreedte Ondersteuning 80Khz Pwm En Firmware Update
- 140 beoordeling(en)
- 1301 Verkocht
Hoe te betalen?
- Verzending binnen 24 uur via snelle verzending.
- Geschatte levering 5 tot 9 werkdagen.
Klanten-Reviews
*Let op: Sommige reviews zijn verwerkt door Google Translate!DIY -benodigdheden: elektrisch
Display resolutie: 320*240 pixels
Digitale kanalen: 1
Modelnummer: 150
Is batterij afneembaar: ja
Display Grootte: 2,9 inch & onder
Certificering: CE
Realtime bemonsteringssnelheid: 1MSA / S
Max WaveForm Capture Rate: 4.000.000 WFM/S
Analoge bandbreedte: 0-200 kHz
Gevoeligheidsbereik: MV / DIV-20MV / IDV
Nauwkeurigheid: 12 bits
Recordlengte: 1024 punten
Koppelingsmodi: dc / ac / gnd
Tijdbereik: 500s / div - 10us / div
Trigger -modi: auto, normaal en single
Triggerpositie: centrum van buffer
Leveringsspanning: DC 9V (8-10V)
OPMERKING: Klik op de foto, betalen de bijbehorende prijs,
Dat is het pakket ontvangt u
Kenmerken:
Aannemen ARM Cortex-M3 processor, en omvatten een 2.4-inch kleuren TFT scherm.
Gebruikt voor secundaire ontwikkeling op basis van deze kit, bijvoorbeeld, het kan worden veranderd om Millivoltmeter, dataloggers.

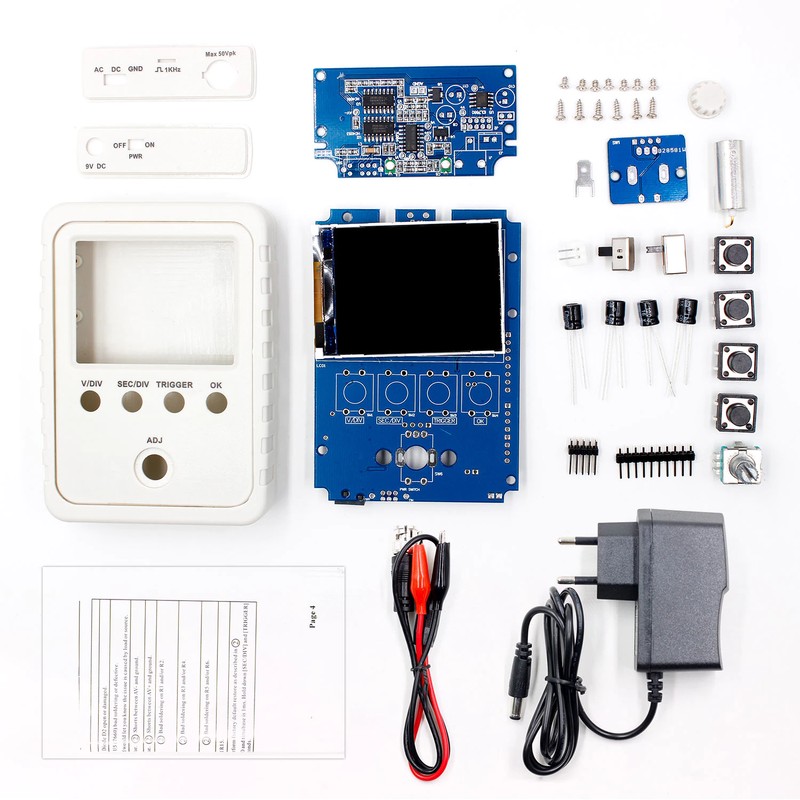

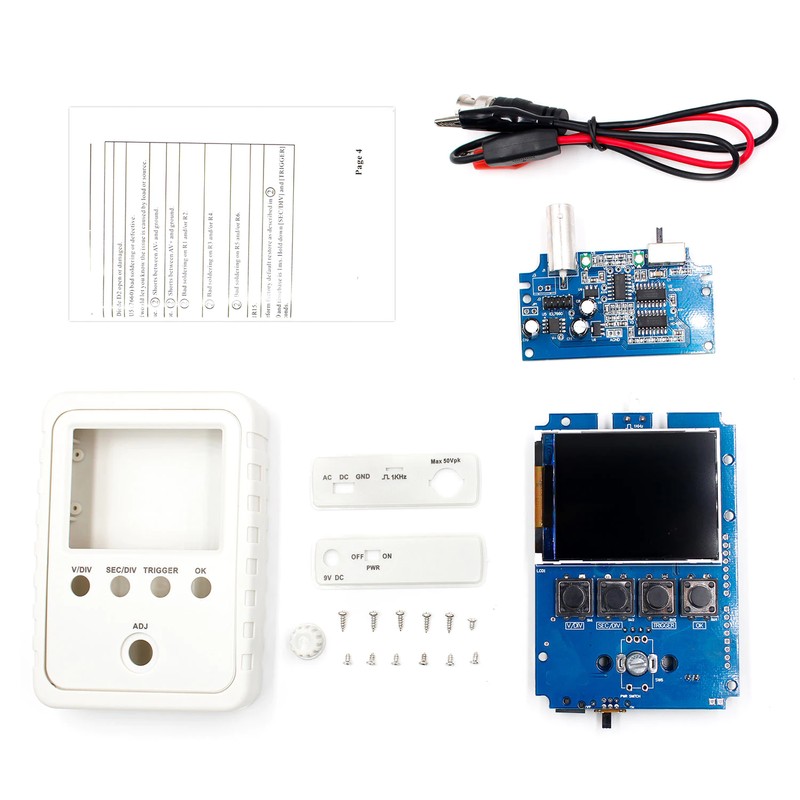

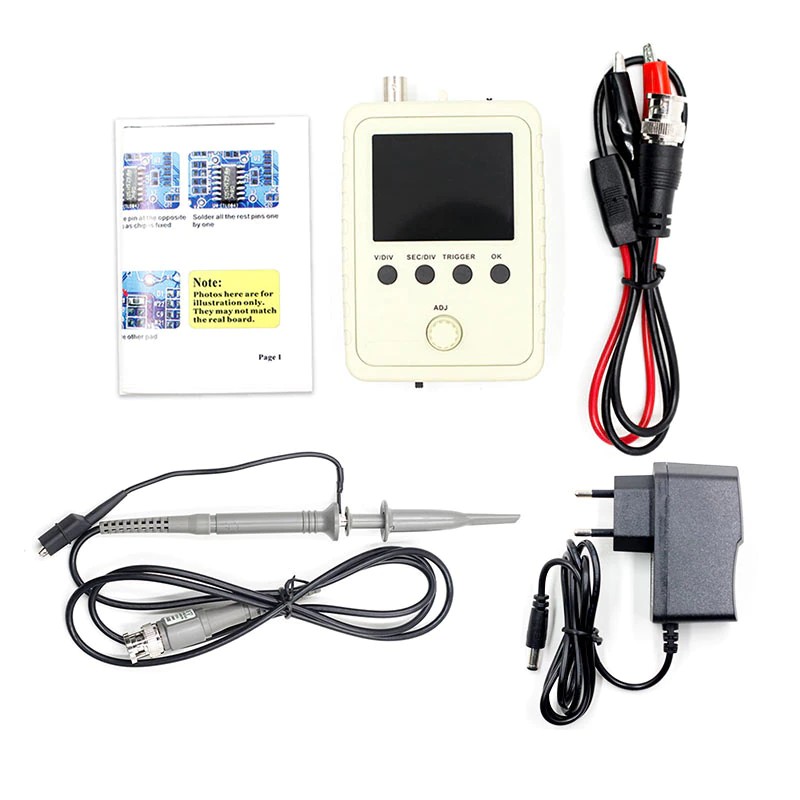

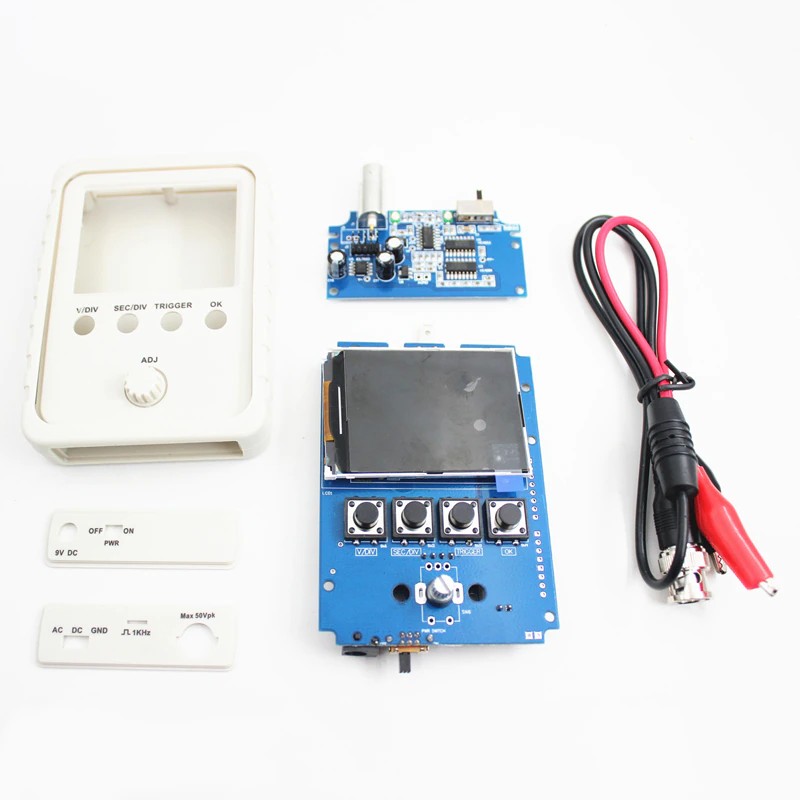

Komen met instructies, eenvoudig te installeren en bedienen.
Met Auto/Normaal/Single trigger modi, gemakkelijk te capture the moment golfvorm.
Beschikbaar stijgende of dalende flank trigger.
Waarneembare vorige golfvorm voor trigger (negatieve vertraging).

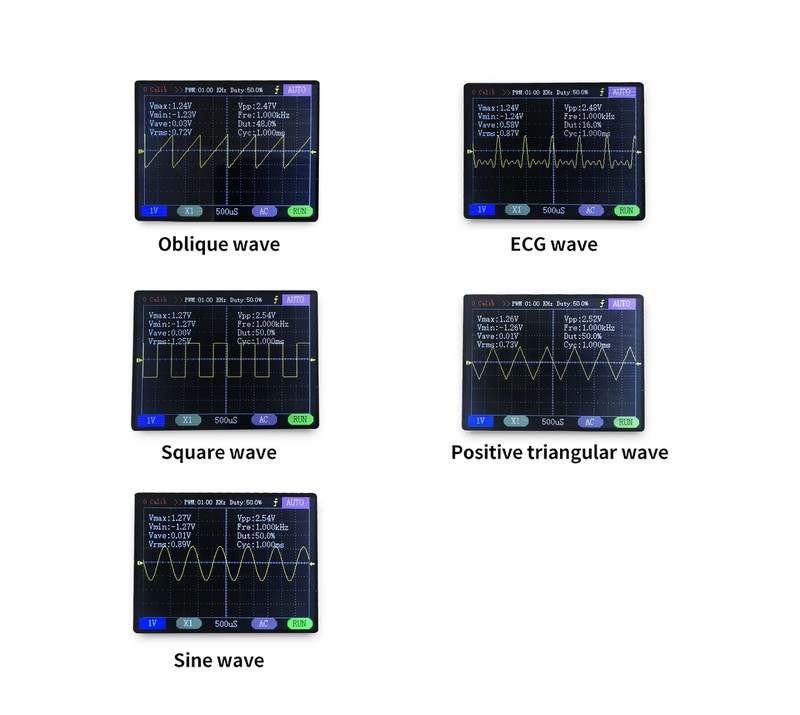

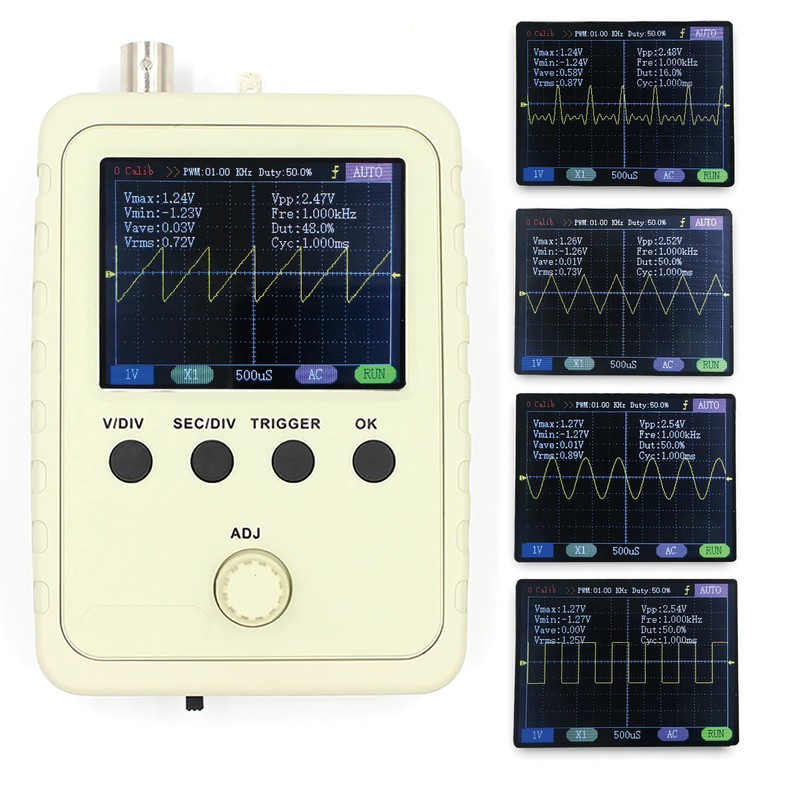

Met golfvorm parameter digitale display, inclusief frequentie, periode, duty ratio, MAX./MIN./AVG./piek-Piek/virtuele waarden.
Kortsluiting en open-circuit detectie: kan de gebruiker helpen vinden van de solderen fout.
TFT controller erkenning functie.

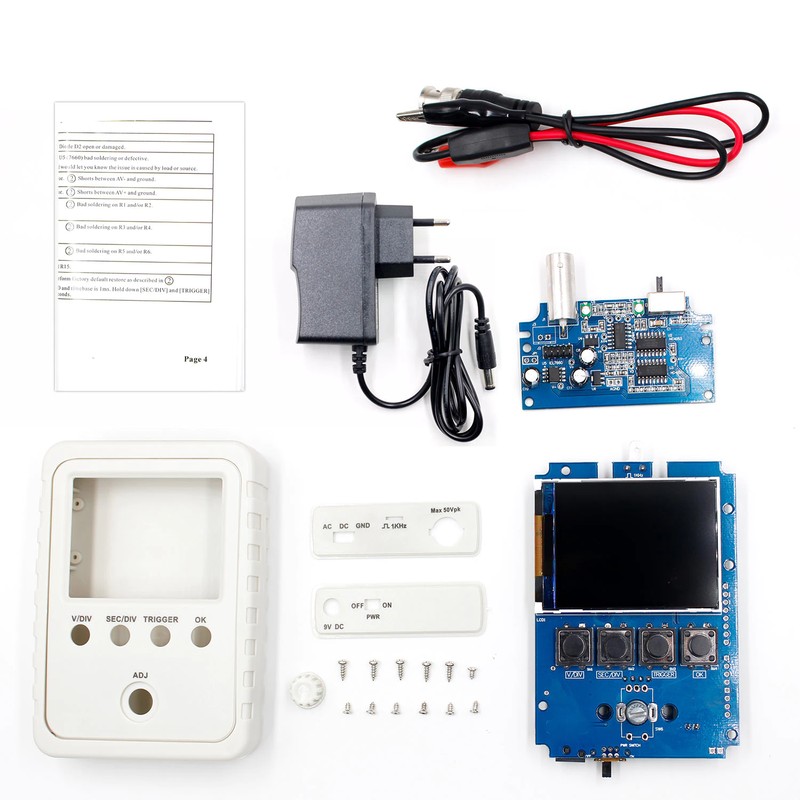

De SMD is gesoldeerd, meer geschikt voor elektronische beginner.
Specificaties:
Maximale Real-time Sampling Rate: 1MSa/s
Analoge Bandbreedte: 0-200KHz
Gevoeligheid: 5mV/div-20mV/idv

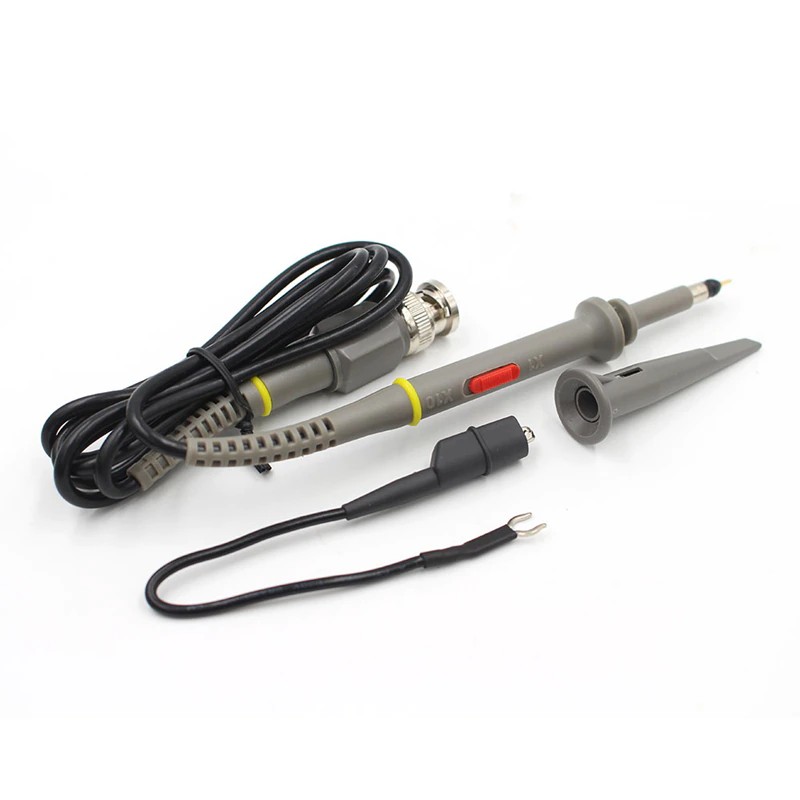

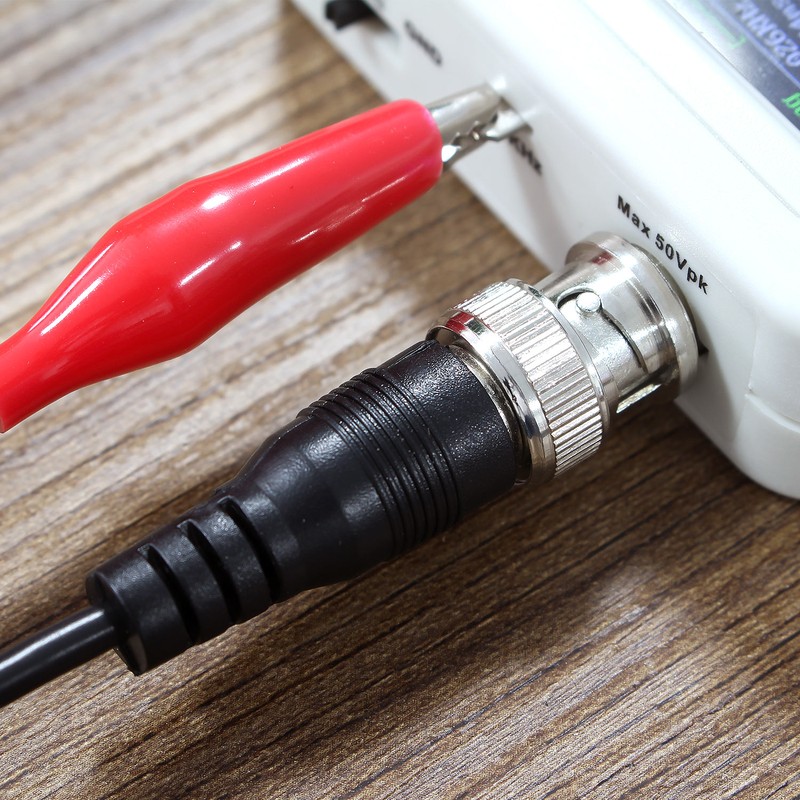

Maximale Ingangsspanning: 50Vpk (1X sonde)
Ingangsimpedantie: 1M ohm/20pF
Nauwkeurigheid: 12 Bits
Record Lengte: 1024 punten
Koppeling Modi: DC / AC / GND
Tijd Base Bereik: 500s/Div - 10us / Div
Trigger Modi: Auto, Normaal, en Enkele
Trigger Positie: Centrum van Buffer

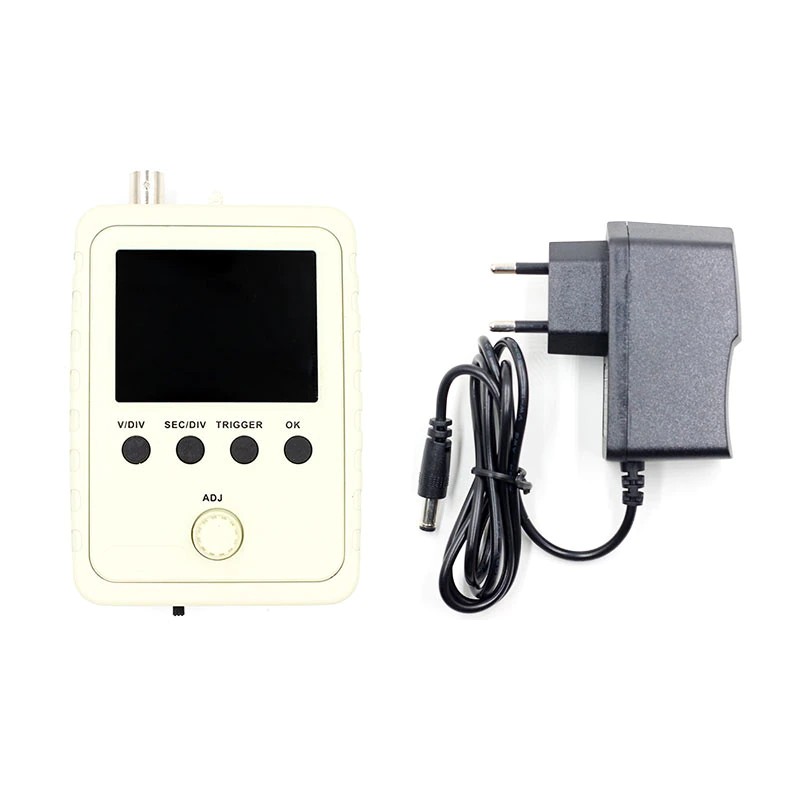

Voedingsspanning: DC 9V(8-10V)
Stroomverbruik: ~ 120mA @ 9V

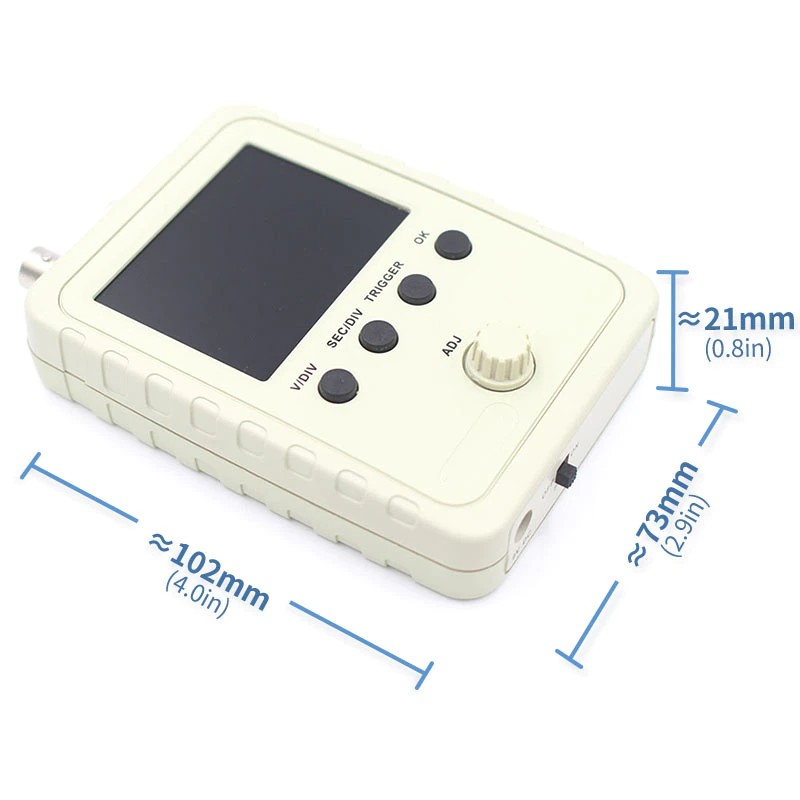

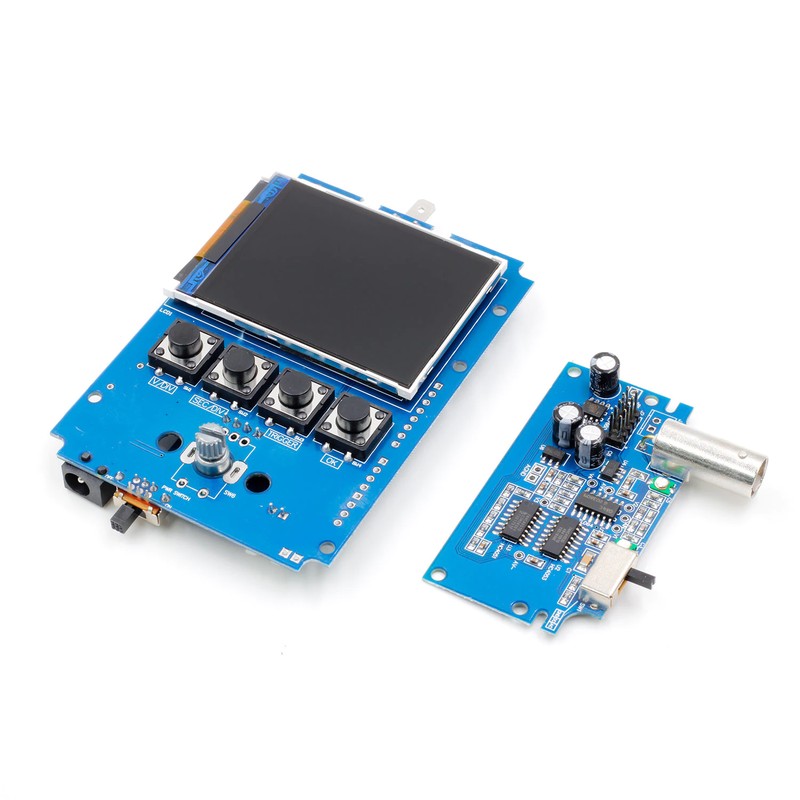

Main Board Size: 94*65mm / 3.7 * 2.56in
Analoge Board Size: 65*47mm / 2.56 * 1.85in
Screen Size: 52*40mm / 2 * 1.57in
