    デモボードの種類:腕
    認証:RoHS.



    Weactスタジオストアリビングルーム

    ユニークな電子モジュールの設計に特化したスタジオ。技術サポート、品質保証

    Weact STM32F411CEU6 blackpill

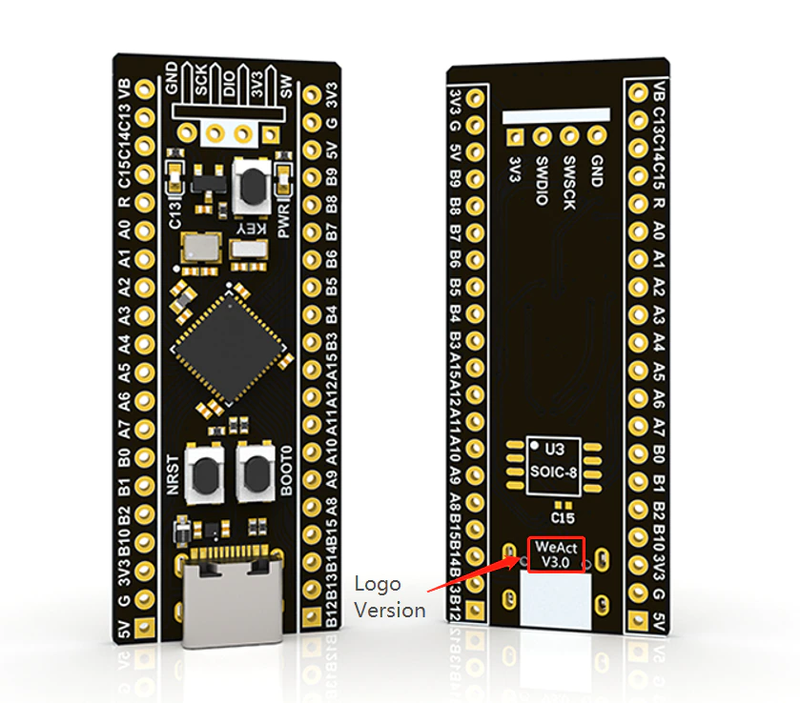

    近い将来v3.1に更新される予定です。 ロゴとバージョン番号が記載されたボードは、私たちのボードであり、新しいオリジナルチップ、品質保証です。現在、Adafarでminif4を販売している企業のほとんどは海賊にされています。 スタジオボードの写真を使用しているため、慎重に識別してください
    チップマーク: 2020年以上

    Weact minif4,ダウンロードリンク

    Https://github.com/WeActTC/MiniSTM32F4x1

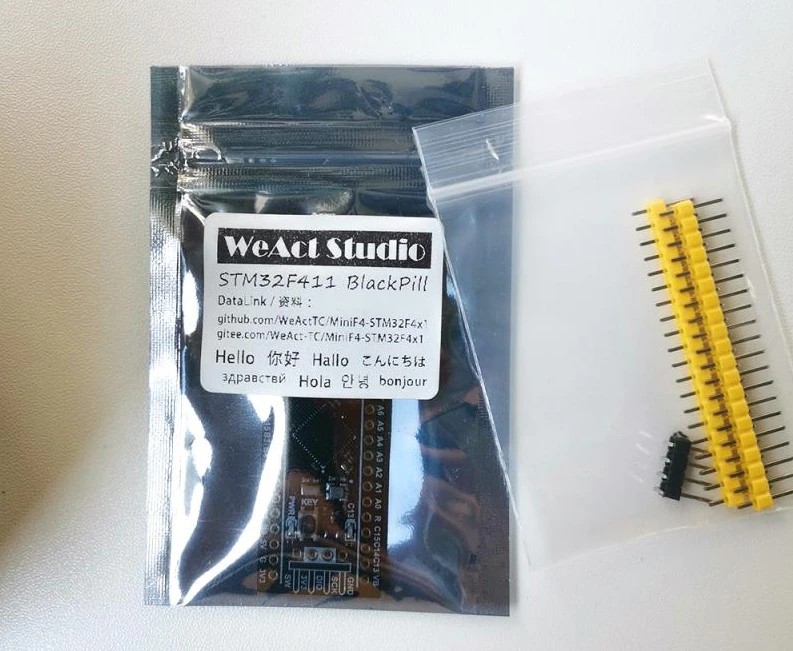

    をボード包装

    ボードの外側の梱包にはweactスタジオラベルが付いています。さらに、挿入ピンとボードは別々に梱包されており、物流の衝突による製品の損傷を防ぎます。

    Stm32f411ce、8m spiフラッシュ付き

    フラッシュはw25q64jvsssiq soic8,64mbit,8mb

    製品詳細

    1.stm32f411ceu6 100mhz、128KB RAM、
    512KB rom
    2. 25MHz高速水晶発振器
    低速水晶振動子,32.768KHz,6pf
    3.ゴールドシンキングプロセスが採用され、鉛フリー
    プロセスが使用され、ニードル配置
    金メッキであり、より環境に配慮しています。
    フレンドリー
    4.support micropythonプログラミング
    利用可能なmicropythonファームウェア
    5.arduinoプログラミング開発のサポート
    6.C言語プログラミング開発をサポート
    7.バージョンv3.0、3つのボタン、リセットキー、
    Boot0キー、ユーザーキー
    8.最新のオリジナルstチップの使用、高品質のクリスタル振動

    Armのcortex M4

    アーム®32ビットのcortex®-M4 cpu、fpu、適応型リアルタイムアクセラレータ (アートアクセラレータ) により、フラッシュメモリから0待機状態の実行、最大100 mhzの周波数、メモリ保護ユニット、125 dmips/1.25 dmips/mhz (dhrystone 2.1) 、およびdsp指示

    メモリ

    512 kbytesのフラッシュメモリ
    128バイトのsram
    Spi flash (オプション)

    時計と電源

    入力3.3v-5v、最大出力電流3.3v ldo 100ma
    * USB Cインターフェースが使用され、ダイオードはシリアルで電力の逆流を防ぎます
    * 25mhz 9pf高速水晶振動器
    水晶振動子32.768k 6pf低速

    インタフェースとキー

    * Usart x 3、i2C x 3、spi x 5、usbfs x 1
    * Adc x 1(10) 、i2s x 5、crc x 1、tim x 8
    * 20ピン2.54ミリメートルピッチのi/oインタフェース × 2
    * 4ピン2.54ミリメートルピッチswデバッグインタフェース × 1
    * Usb c (タイプc) インタフェース × 1
    * ユーザーキーキー (pa0) x 1
    * リセットキーnrst × 1
    * Boot0キー × 1

    デザインと品質

    * 鉛フリー溶接プロセス、シンクゴールドを採用
    Pcb
    * ブートはキーを押して設定します
    * 高品質の水晶振動子、金属を使用
    シェル、良い振動が可能
    * 常にオリジナルのstチップを使用
    * Github定期的に更新しchipmarkに使用
    新しいチップを購入していることを確認してください

    使用項目/ダウンロード六角

    Ispの入力方法 (シリアルポート/USBダウンロード)
    * 方法1:
    Boot0とnrstを同時に押し、
    リリースnrst。 0.5秒後にboot0をリリースし、
    Ispモード入力
    * 方法2:
    Boot0キーを押して、電源をオンにします。
    0.5秒待機し、リリースしてispモードに入ります
    * シリアルポートのダウンロード: USBからシリアルポートを使用してコアボードpa9を接続します。pa10は可能です。USBポート電源は使用しないでください。
    * Usbダウンロード: 使用データケーブルに接続するコンピュータがない場合は、識別問題、チップ適切に加熱された (25 °C +) 、再入力ispモード
    * Stm32cubeprog、weact studioダウンロードツール (「Github/weacttc/ministm32f4x1/soft/」をご参照ください)

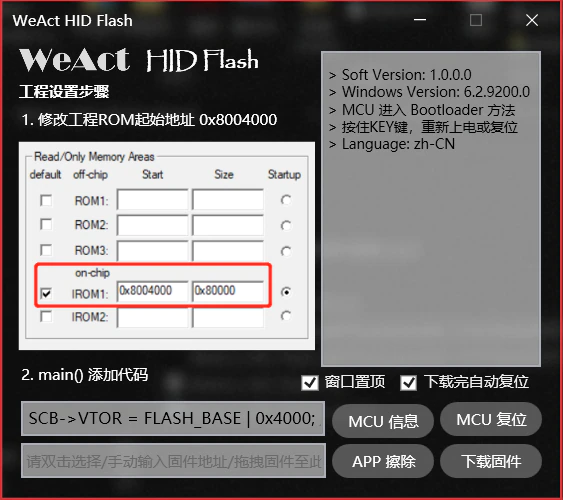

    Weactスタジオhidフラッシュ

    * シリアルポートへのUSBなし、デバッグなし、コンピュータードライバーなし、type-cデータラインだけでファームウェアのダウンロードを完了できます
    1.hid iapファームウェア (工場プログラム
    デフォルトではブラシインが実行されます。これは特別なテストです。
    バージョン)
    2.キーキーを押して電源を入れるか、
    キーをリセットし、c13 LEDが点滅し、キーをリリースします。
    入力する
    3.アプリのファームウェアアドレスが0x8004000であることを確認します。
    中断アドレスのオフセットは0x4000です。
    4.を使用してダウンロードします。
    Github/weacttc/ministm32f4x1/soft/weact_hid_fw_bootloader/weact_hid_flash_xxx.exe

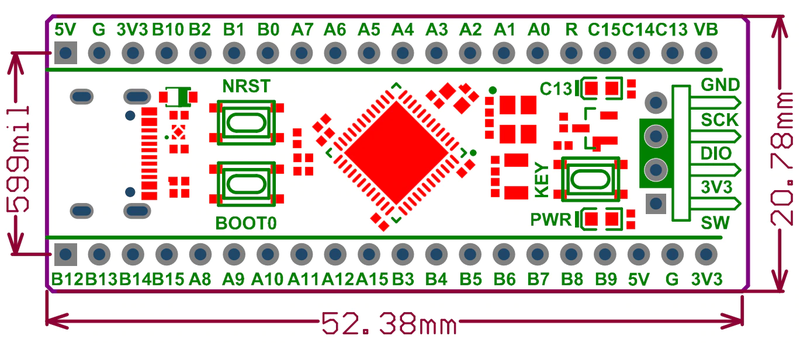

    寸法とアクセサリー

    寸法: 52.38x20.78mm
    アクセサリー:
    * STM32F411CEU6コアボード × 1
    * 20ピン2.54ミリメートルピッチ行ピン × 2
    * 4Pin 2.54ミリメートルピッチバック曲げ行針 × 1

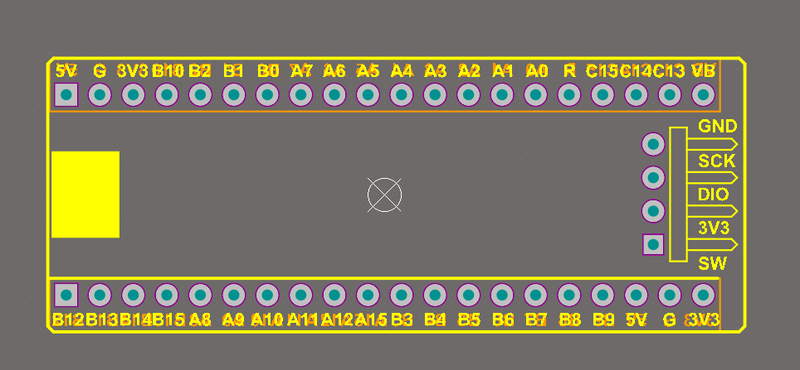

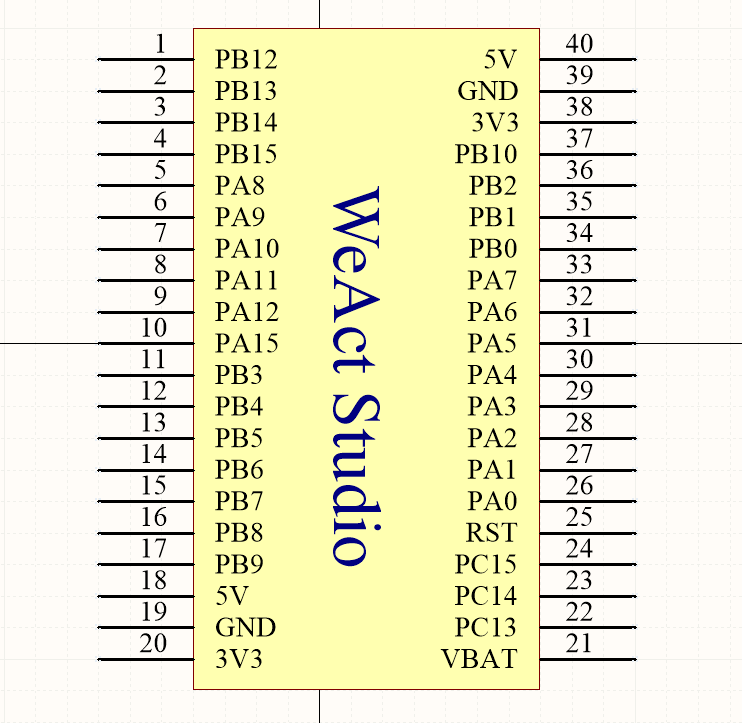

    Altiumデザイナーコアボードパッケージを提供します。「Github/weacttc/ministm32f4x1/hdk/」をご参照ください。
