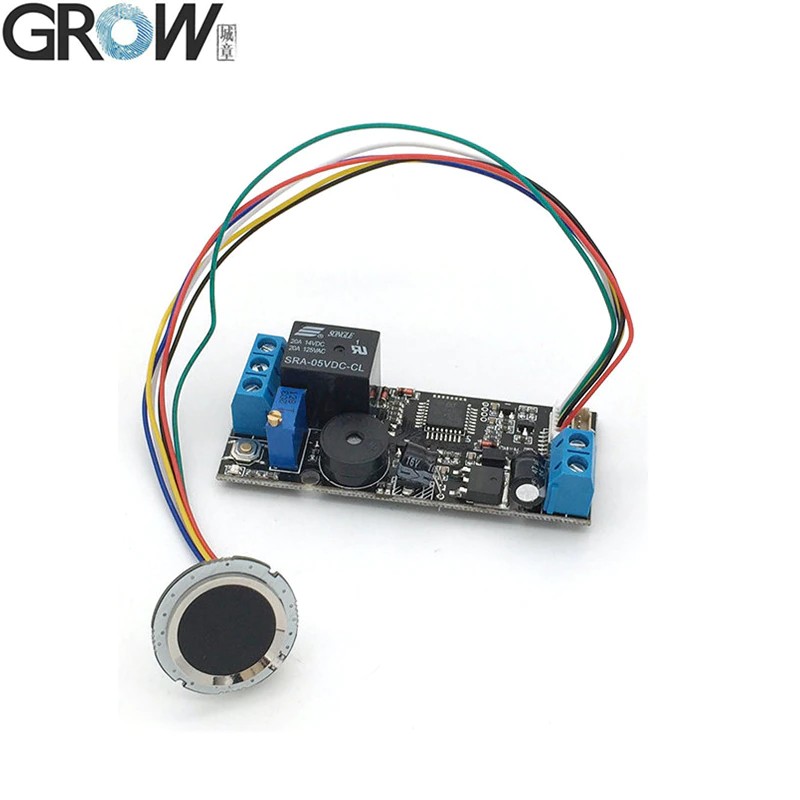

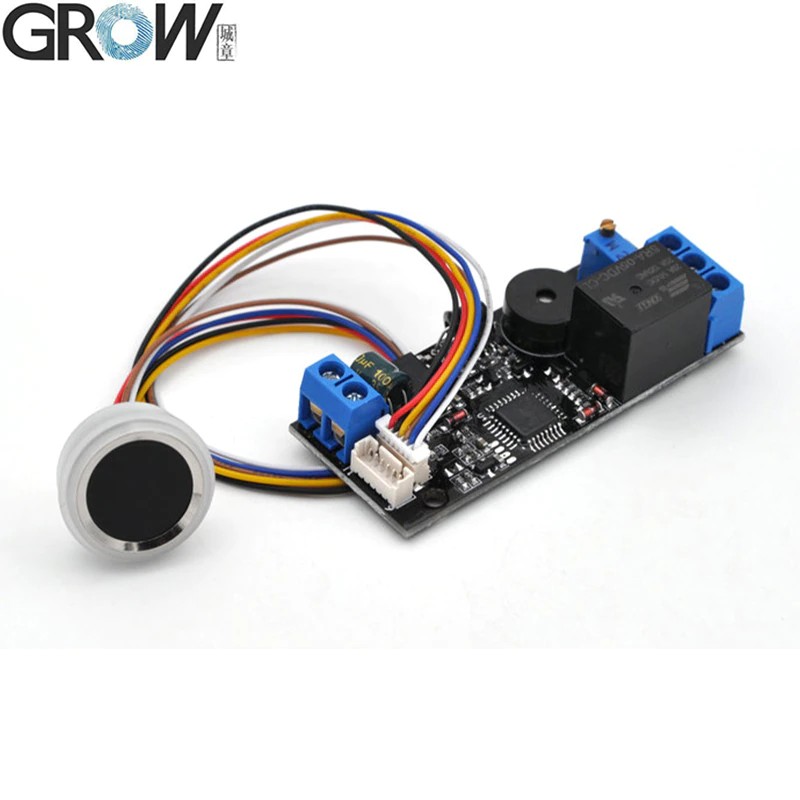

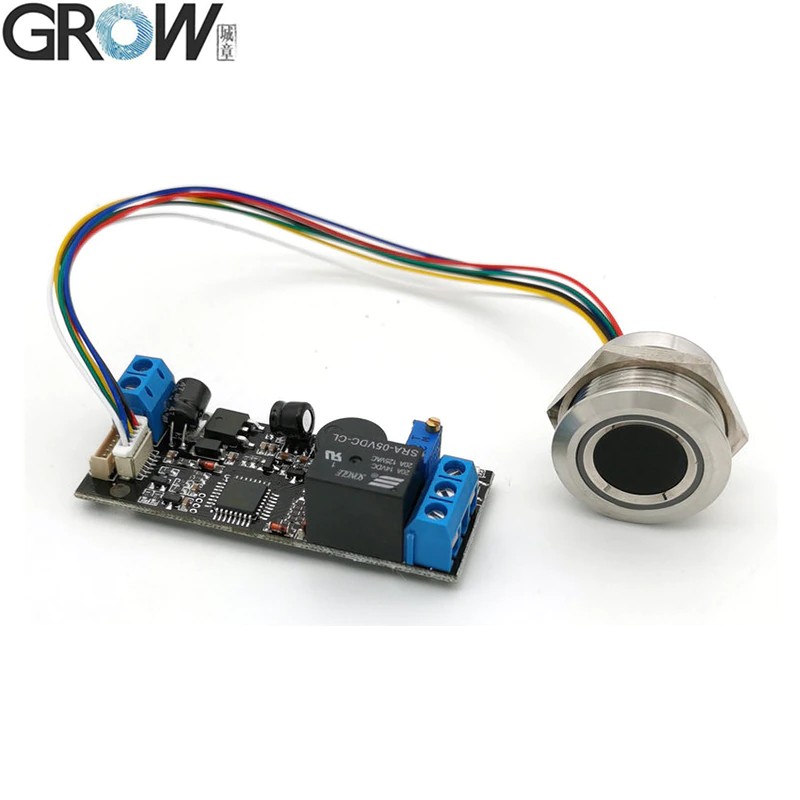

• Growk202 R503 Dc12V低消費電力リングインジケーターライト容量性指紋アクセス制御ボード


    USD $19.38VAT込み50% オフ送料無料
    ドロップシッピングと卸売のためだけに


    支払い方法?
    • 高速配送で24時間以内に発送されます。
    • 配達予定日は5〜9営業日です。
    カスタマーレビュー
    *注:一部のレビューはGoogle翻訳によって処理されています。
    K***s 確認済みの購入者

    信頼性の高いバイオメトリックロックのアイデアを実装するための優れたボタンで、6年間子供の版画は読み込まれません、それは彼のプリントを自分で印刷することはほとんどありません。ボタンからボードへのワイヤーが5メートルの間完全に伸びると、信号が届く、さらにはチェックしませんでした。非常に薄い肌の場合、接着剤テープが読まないのではない場合はあまり袋に入れられません。認定されていないオープニングはまだ行われていません、それは本当に認識するのが良い、だまされません。私は購入にとても満足しています。売り手はすぐに送られた、商品は期間よりずっと早く来ました。

    4
    L***b 確認済みの購入者

    製品は説明に対応しています。私の中継時間は可変抵抗によって設定されていません。たぶんあなたはまだ失う必要があります。センサー自体はうまく機能します。

    5
    P***s 確認済みの購入者

    私は注文しました、私は長い間待った、私は来ないと思いました。もう一度注文した場合、両方の注文は3日間の間隔で来ました。

    5
    X***c 確認済みの購入者

    それはまだインストールされていませんが、すでにテストされていて完璧な操作で、ありがとう

    4
    B***a 確認済みの購入者

    完全に詰めた。正常に動作します。私は非常に満足している!お勧め。

    4
    Z***x 確認済みの購入者

    働きます。 4年間の子供の指でさえ、時間は調節可能です。

    5
    G***f 確認済みの購入者

    非常に良いことは恐れずに購入することができます

    5
    W***l 確認済みの購入者

    あなたが必要なもの。 TRUE、価格は私のようです。

    5
    Q***v 確認済みの購入者

    Descriptionの売り手がすべて推奨されています。

    5
    J***a 確認済みの購入者

    速い出荷。すべてが機能しています。

    5

    認証:なし
    モデル番号:K202 + R503
    電源:DC12V
    出力:リレー(最大電流:10a)
    スタンバイ電流:15UA.
    指紋容量:120
    LED制御:はい
    K202サイズ:64.4 * 25.4mm
    R503サイズ:直径28mm







    Dc12v、リレー出力、リレー時間: 0.5〜30秒、低消費電力、管理/ユーザー機能
    ・P1: 電源:Dc12v
    ・出力: リレー (最大電流: 10a)
    ・スタンバイ電流: 15ua
    ・指紋容量: 120個
    ・サイズ: 64.4*25.4mm

    1.setボタン-管理者の指紋を登録します。Setボタンを短く押すと、青いインジケーターライトが高速で点滅し、システムが登録状態になります。音楽を聞くと指紋登録が成功するまで、同じ管理指を指紋収集エリアに複数回入れます。 システムが登録状態にある場合、指紋は継続的に登録できます。指紋を追加する必要がない場合は、数秒待ちます。
    2.ユーザーの指紋を登録します。青いインジケーターライトが速く点滅して音楽が聞こえるまで管理者の指紋を押します。つまり、ユーザーの指紋を追加できます。 音楽を聞くと指紋登録が成功するまで、同じユーザーの指を指紋収集エリアに複数回入れます。システムが登録状態にある場合、指紋は継続的に登録できます。指紋を追加する必要がない場合は、数秒待ちます。
    3.ユーザーの指紋を削除します。「Di-」と音楽が聞こえるまで、管理者の指紋を約12秒押します。つまり、ユーザーの指紋が削除されます。
    4.工場出荷時のデフォルトに戻る:「Di」の長いビープ音と音楽が聞こえるまでsetボタンを押します。これは、初期化操作が成功したことを意味します。

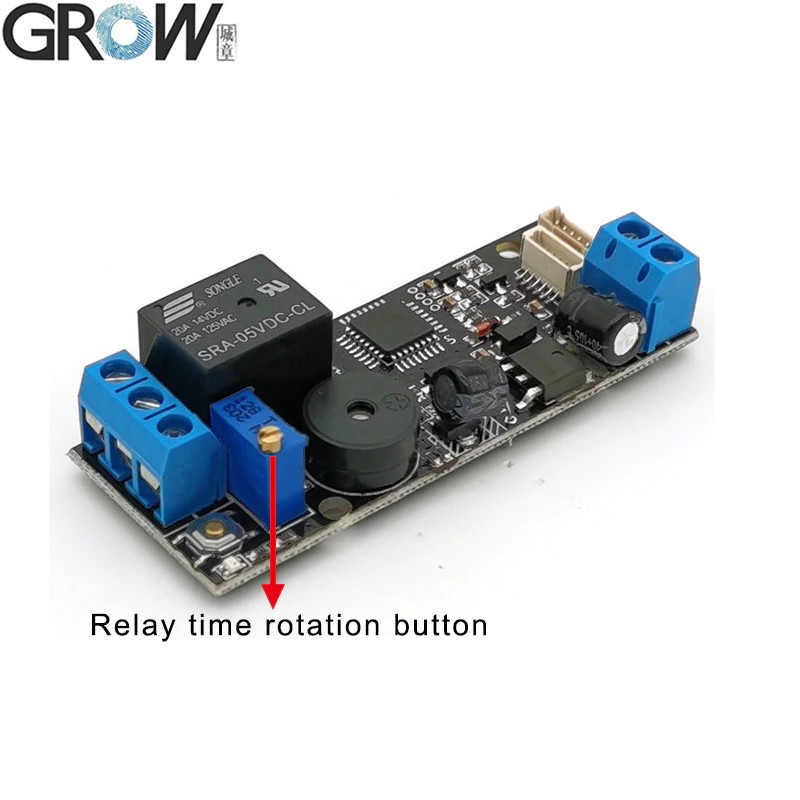

    5.リレー時間を設定します。K2を回転させて、リレーの閉鎖時間を0.5〜30秒に設定します。 リレーは接点出力、スイッチ信号、電圧出力なしです。
    6.使用法:指を押すと、指紋が通過した後にリレーが閉じ、閉じる時間はk2によって決まります。
    注:
    1.すべてのインジケーターライトはスタンバイ状態でオフになり、ライトは動作状態でオンになります。
    2.工場状態ではどの指紋でも使用できますが、指紋を登録すると機能は無効になります。
    K202は、r301t、r307、r502、R502-A、R502-AW、R502-F、r503指紋モジュールと一緒に使用できます。
    モデル
    R503
    タイプ
    静電容量式指紋モジュール
    インターフェース
    Uart (ttl)
    解像度
    508 dpi
    電圧
    Dc 3.3v
    指紋容量
    200
    センシングアレイ
    192*192ピクセル
    動作電流
    20ma
    スタンバイ電流
    通常のタッチスタンバイ電圧: 3.3v、平均電流: 2ua

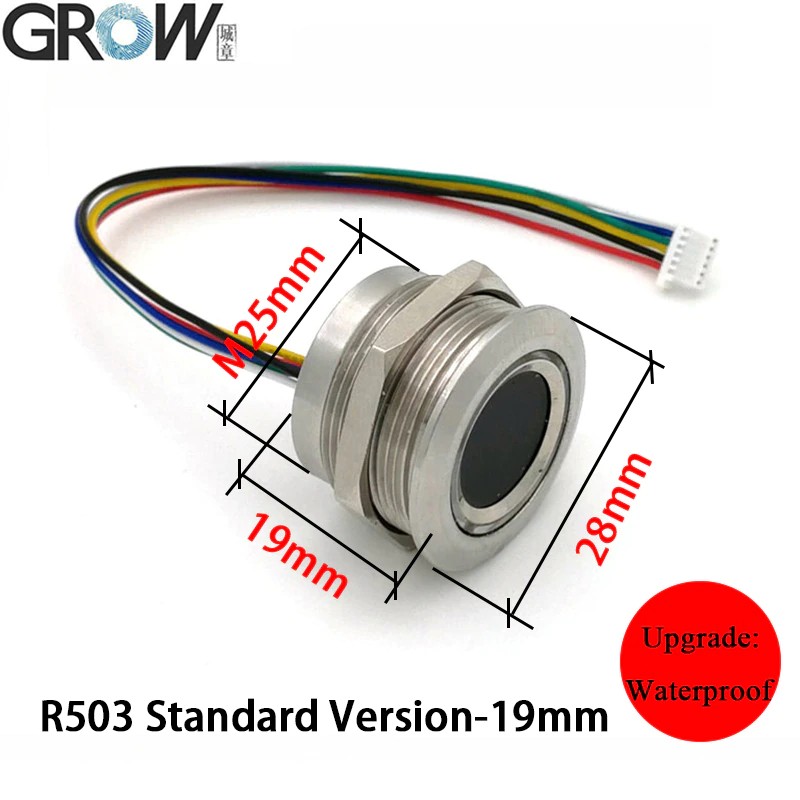

    指紋モジュールの外部サイズ
    直径28 (mm)
    指紋モジュールの内部サイズ
    直径23.5 (mm)
    指紋モジュールの高さ
    19 (mm)
    効果的な収集エリア
    直径15.5 (mm)

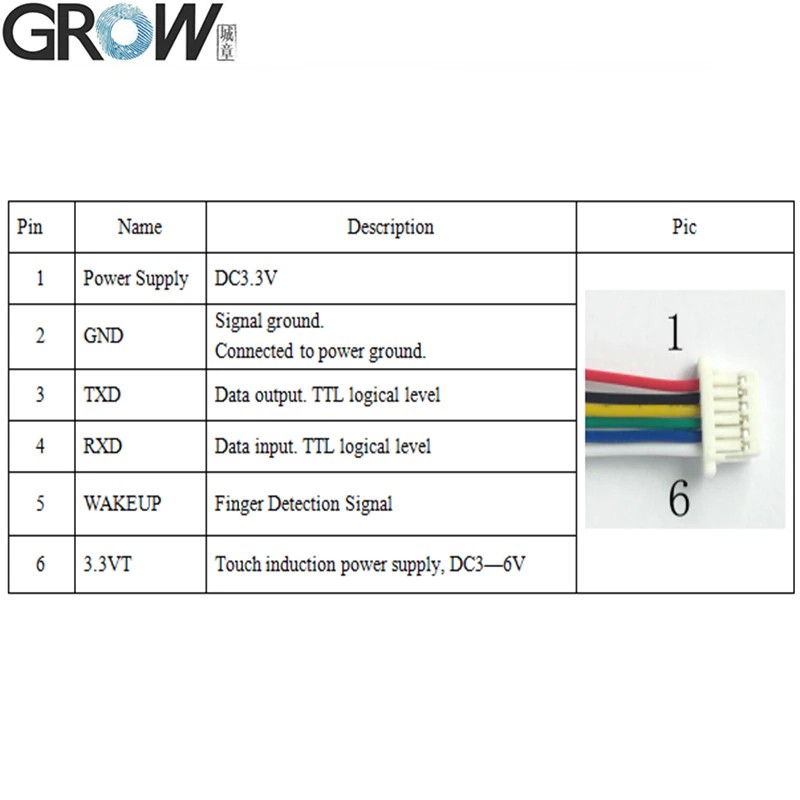

    コネクタ
    Mx1.0-6ピン
    Led制御
    はい
    Ledカラー
    青と赤
    スキャン速度
    <0.2秒
    検証速度
    <0.3秒
    マッチング方法
    1:1; 1: n
    Frr
    ≤ 1%
    はるかに
    ≤ 0.001%
    作業環境
    -20c --- 60c
    作業湿度
    10-85%
    帯電防止容量
    15kv
    耐摩耗性強度
    100万回
    通信ボーレート (uart):
    (9600 × n) bps、n = 1〜12 (デフォルトn = 6、つまり57600bps)
    R503防水バージョンへのアップグレード、防水レベル: ip65
    使用環境の温度が大きく変動すると、接着剤に影響を与え、防水効果に影響を与える可能性があります。

    ・Arduino、android、.net、windowsなどの無料のリファレンスsdkファイルを提供します。
    ・ユーザーマニュアルを提供する
    R503ユーザーマニュアルは、次のwebサイトのリンクからダウンロードできます。
    このwebサイトのリンクからk202ユーザーマニュアルをダウンロードできます。
    K202 r503 youtubeに指紋ビデオを登録する:
    K202 r503 youtubeのリレー時間ビデオを調整します。
    Sdkファイルが必要な場合は、plsからお問い合わせください。

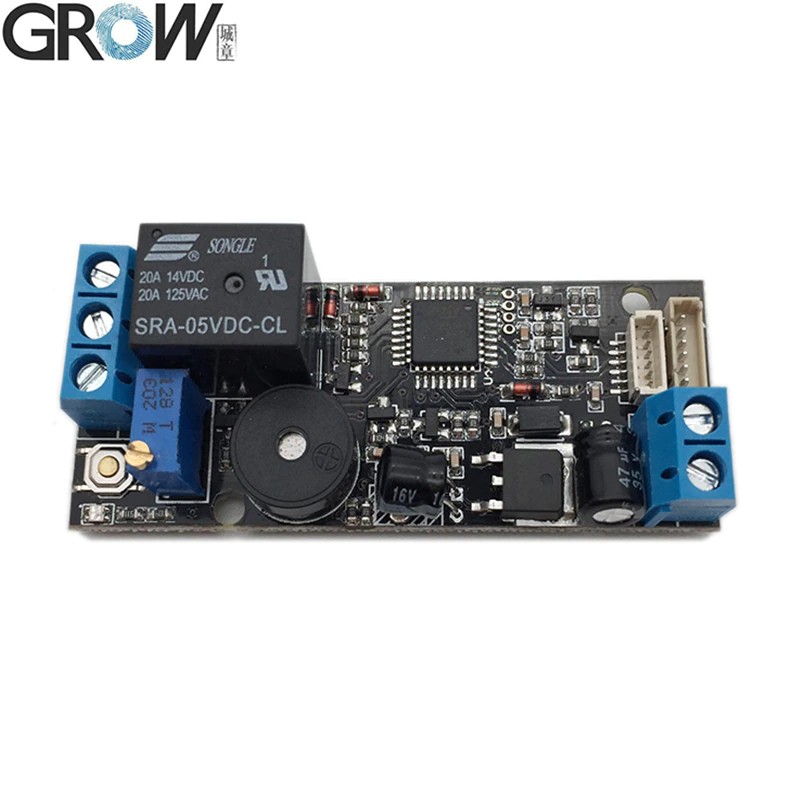

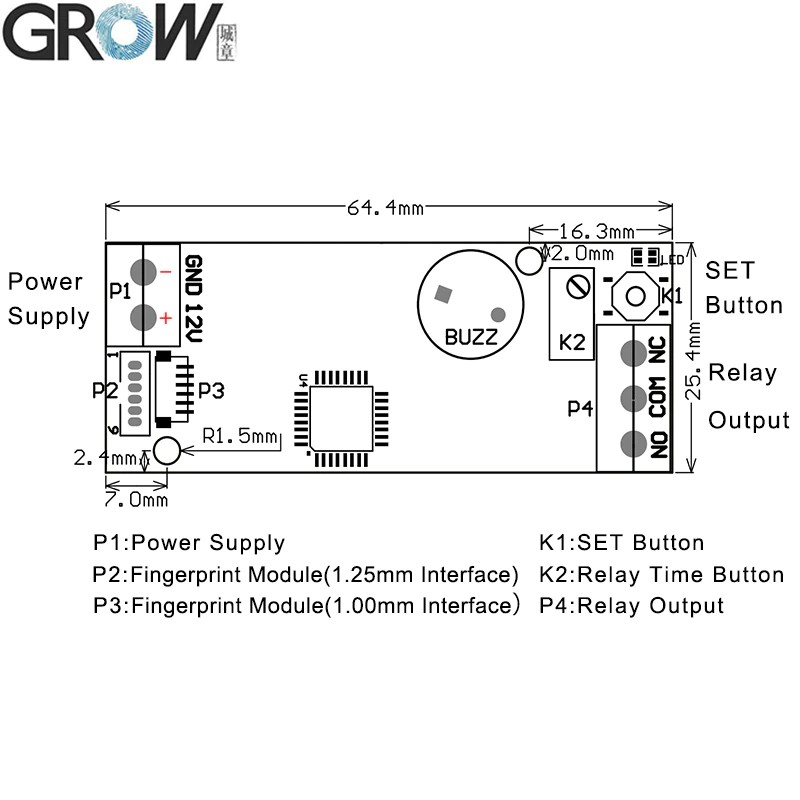

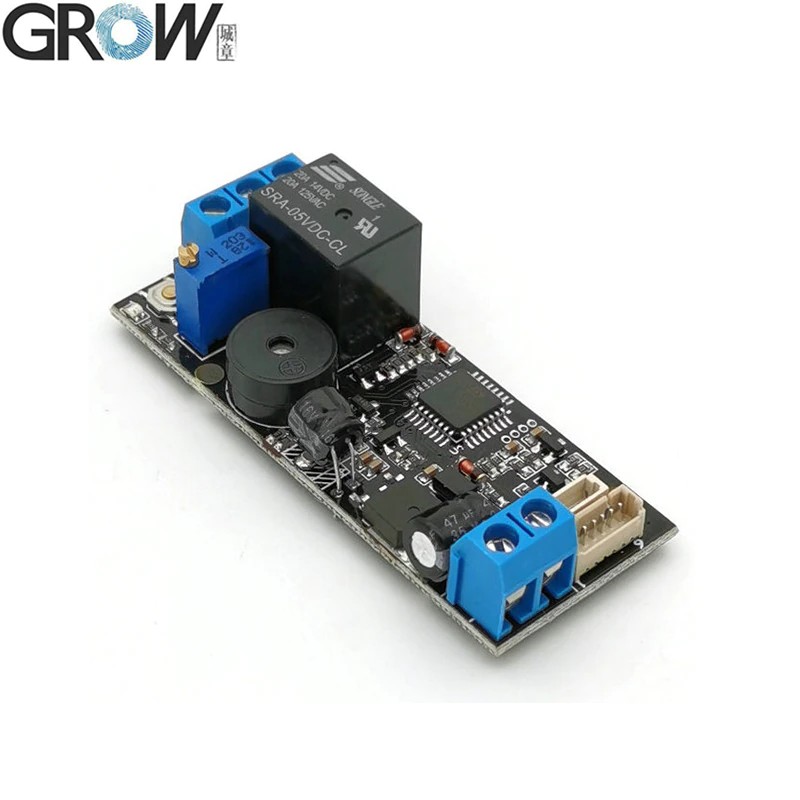

    K202回路基板図

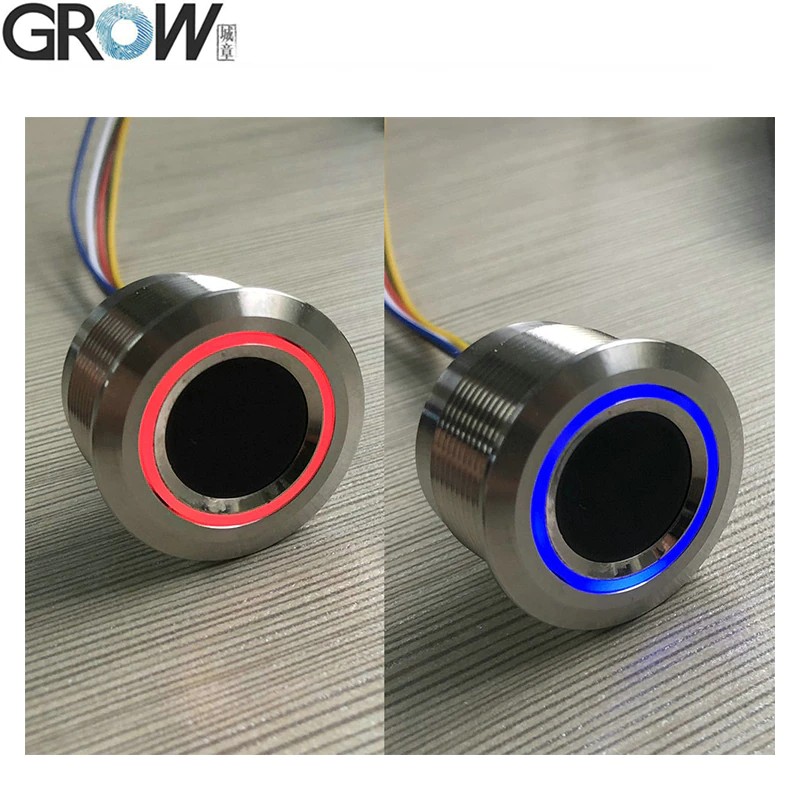

    R503指紋モジュール

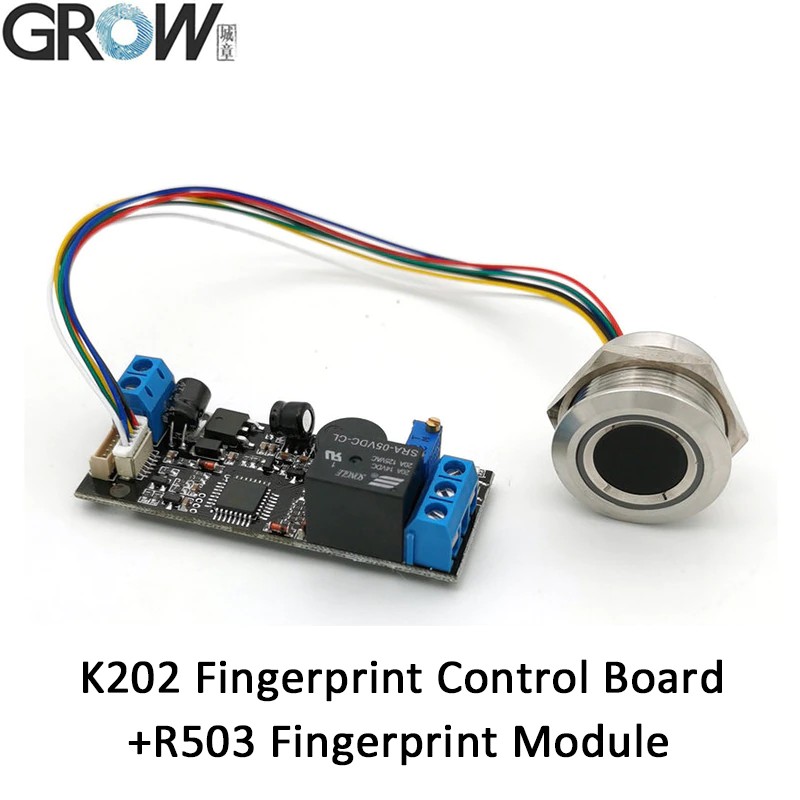

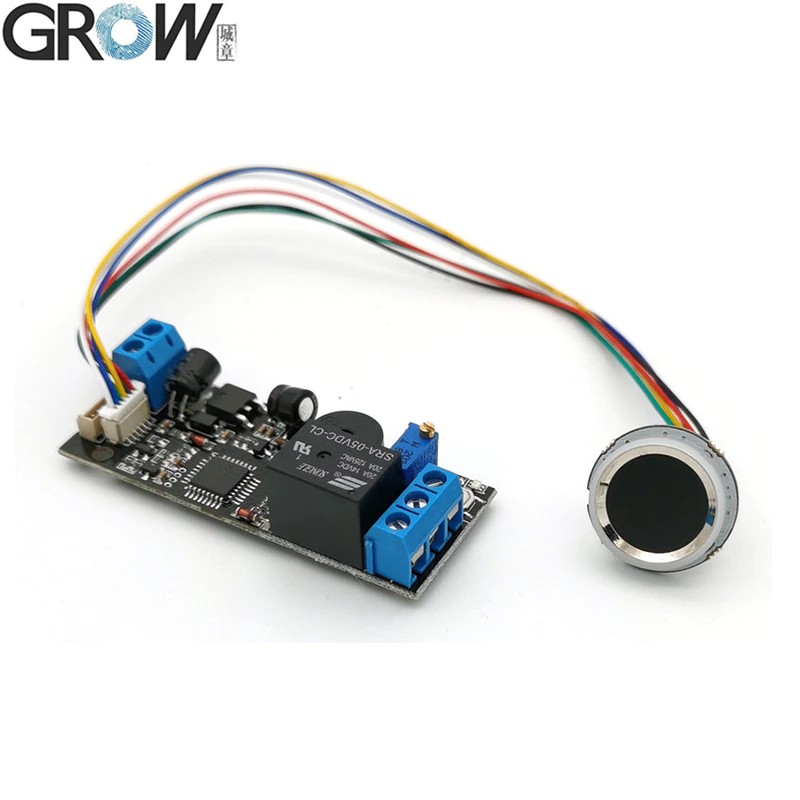

    K202指紋制御ボードr503指紋モジュールナット




    K202はr301t静電容量式指紋モジュールと一緒に使用できます

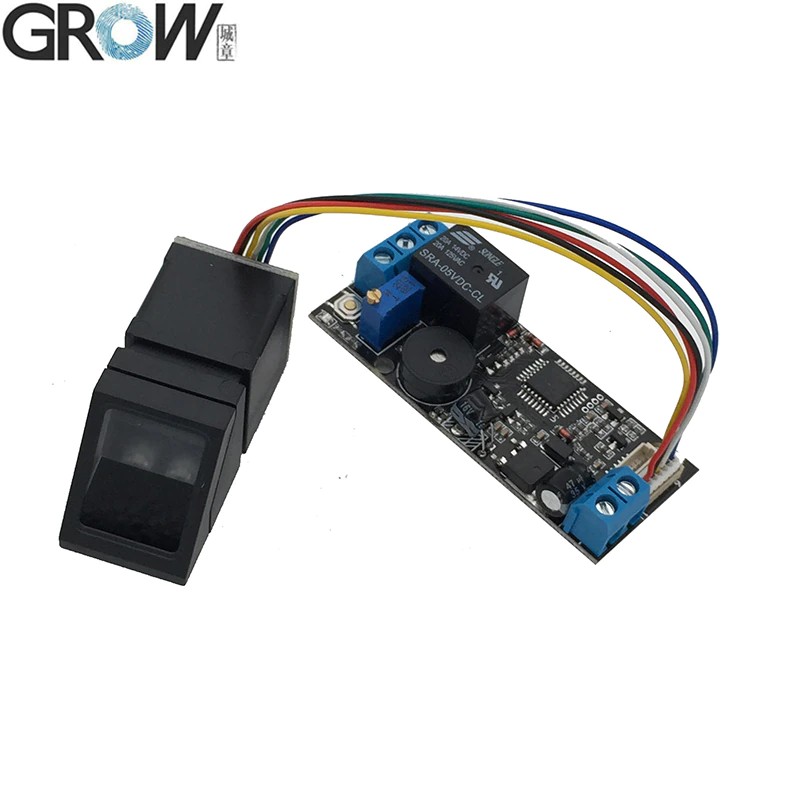

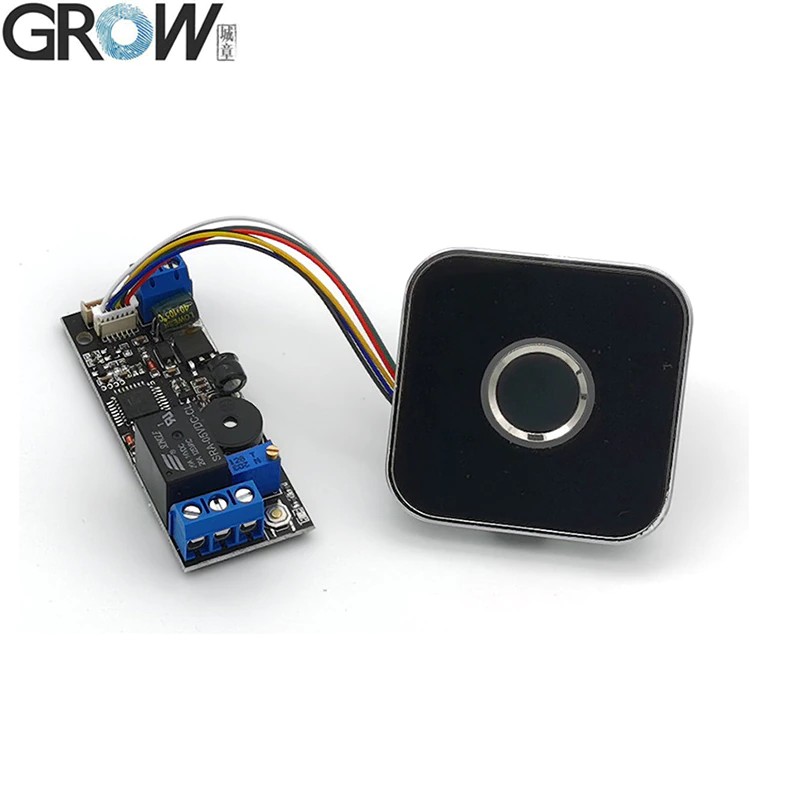

    K202はr307光学指紋モジュールと一緒に使用できます

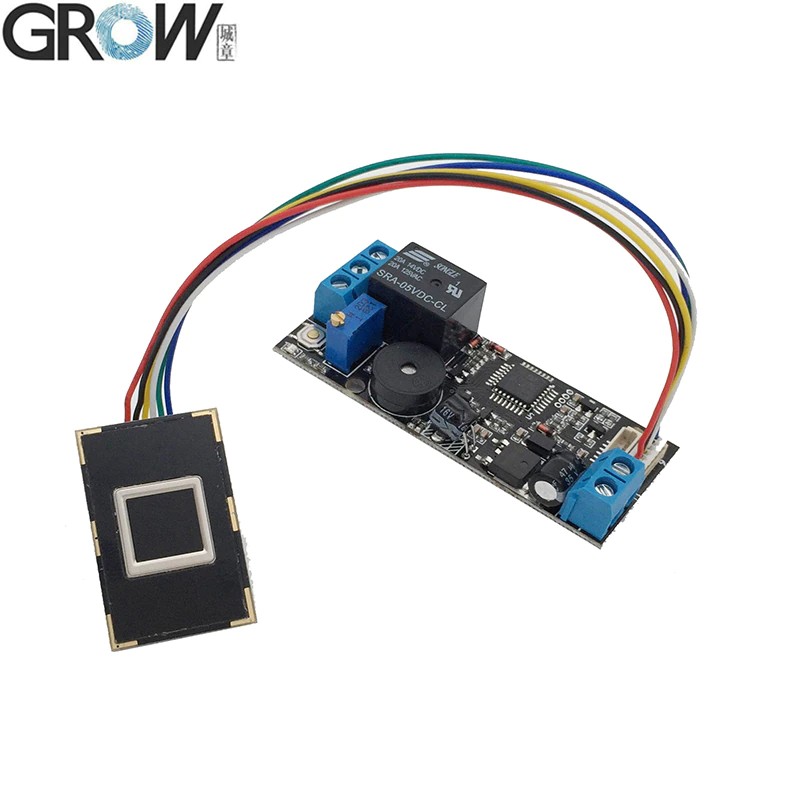

    K202はr502静電容量式指紋モジュールと一緒に使用できます
    K202はR502-A容量性指紋モジュールと一緒に使用できます
    K202はR502-AW容量性指紋モジュールと一緒に使用できます
    K202はR502-F防水静電容量式指紋モジュールと一緒に使用できます
