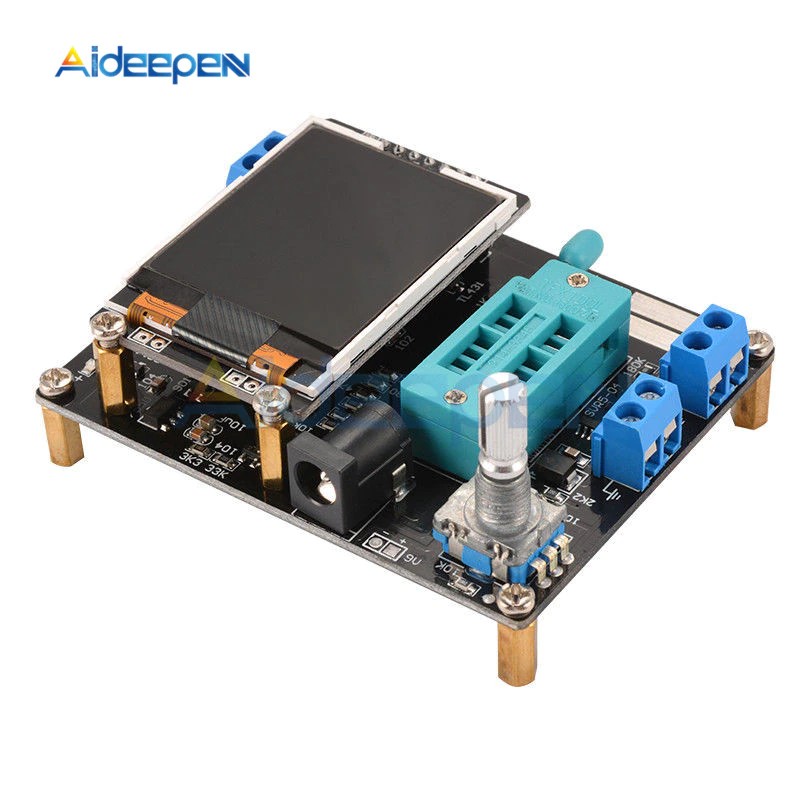

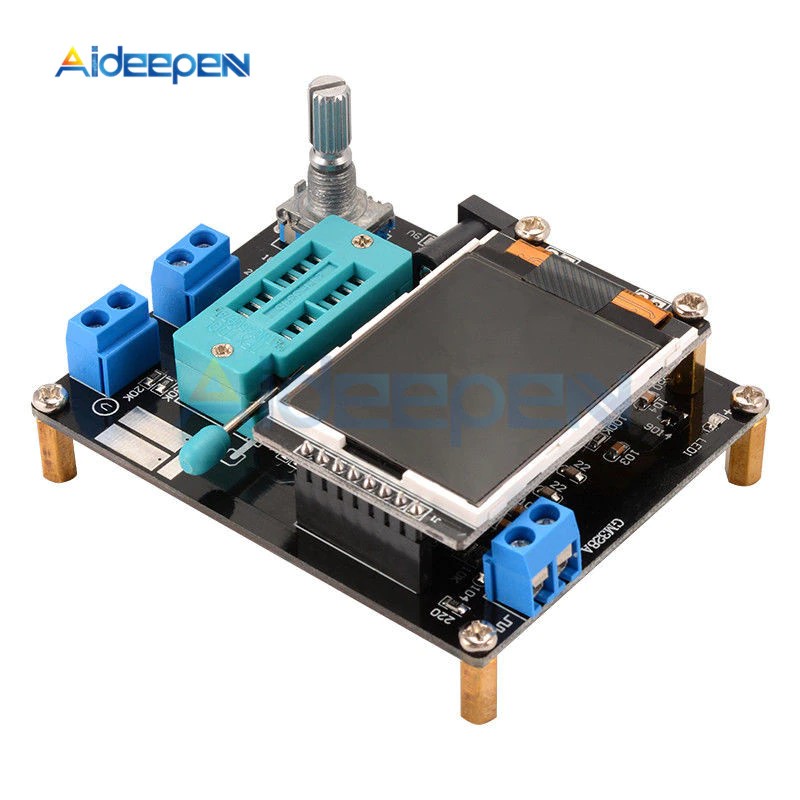

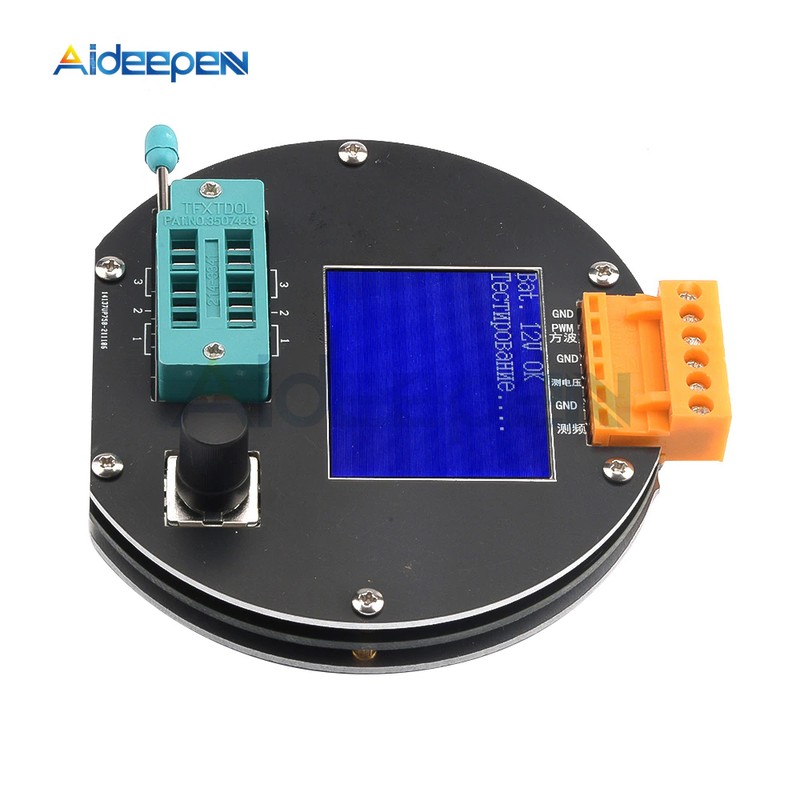

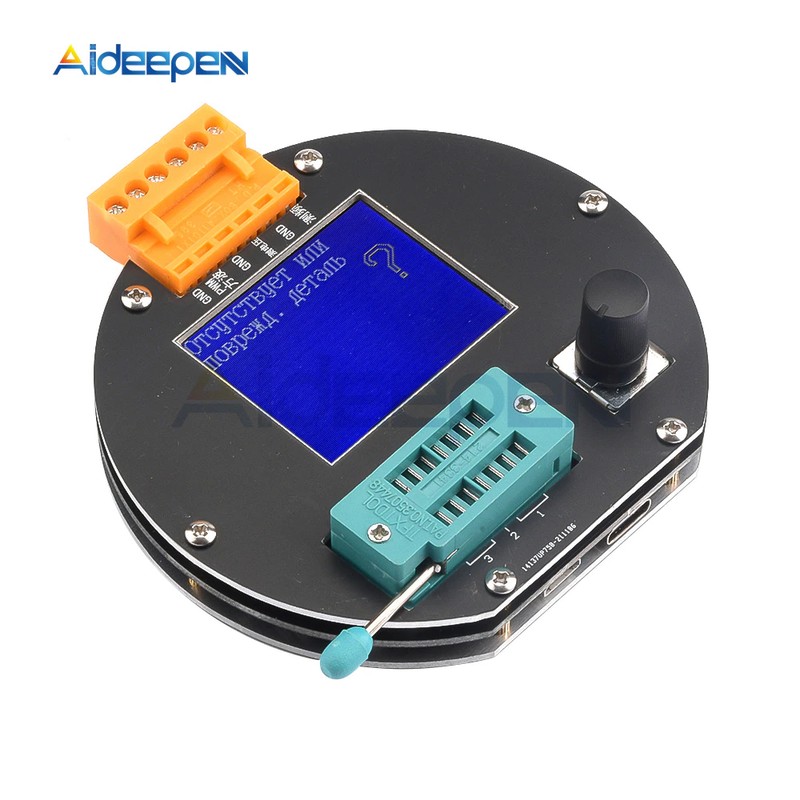

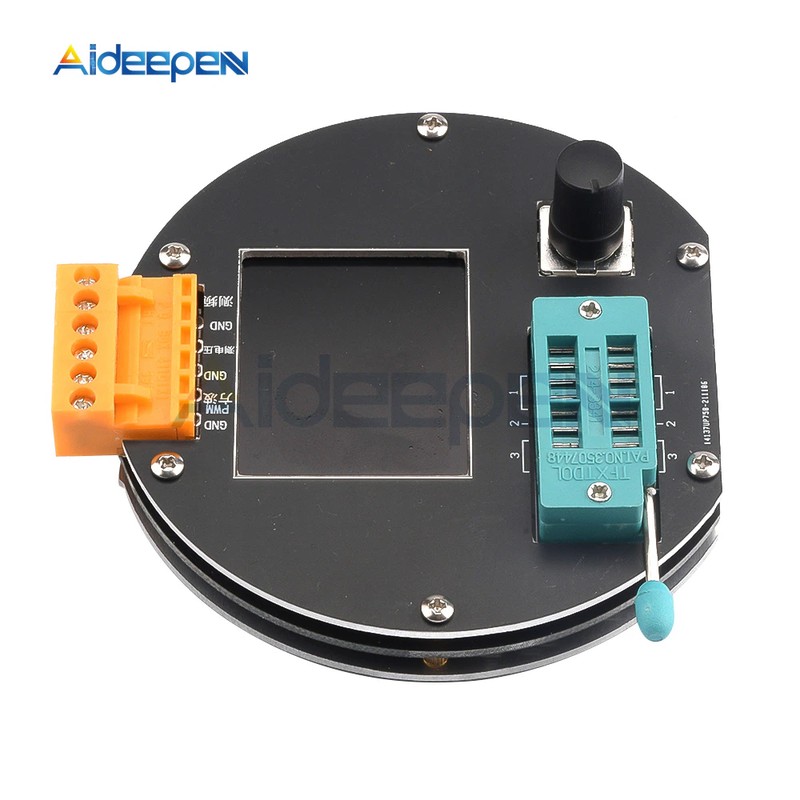

    モデル番号:GM328A GM328Bトランジスタテスター
    is_customized:はい


    Gm328aトランジスタテスターの使用方法
    注: 次の機能はすべて英語版で利用可能です。一部の機能はロシア語版では更新されません
    説明:
    入力電圧: DC 6.8v-12v
    動作電圧: 約30ma、7.5v dc電圧を入力したときに測定
    トランジスタテスター制御
    テスターはロータリーエンコーダースイッチによって制御され、
    ロータリーエンコーダースイッチには、ショートプレス、ロングプレス、左回転、右回転、左回転保持、右回転の合計6つの操作があります。
    シャットダウン状態で、1回短く押して電源をオンにしてテストを開始します。
    テストが完了した後、デバイスが検出されない場合。 スイッチまたは左右のロータリースイッチを長押しして、機能メニューに入ります。 機能メニューに入った後、メニュー項目で左右のロータリースイッチを上下に選択できます。 機能項目を入力するには、スイッチを1回短く押します。 機能を終了する必要がある場合は、スイッチを押し続けます。

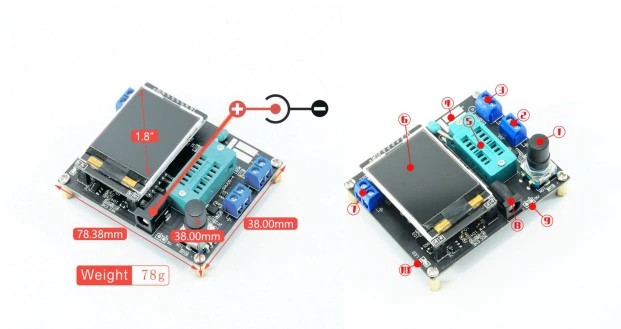

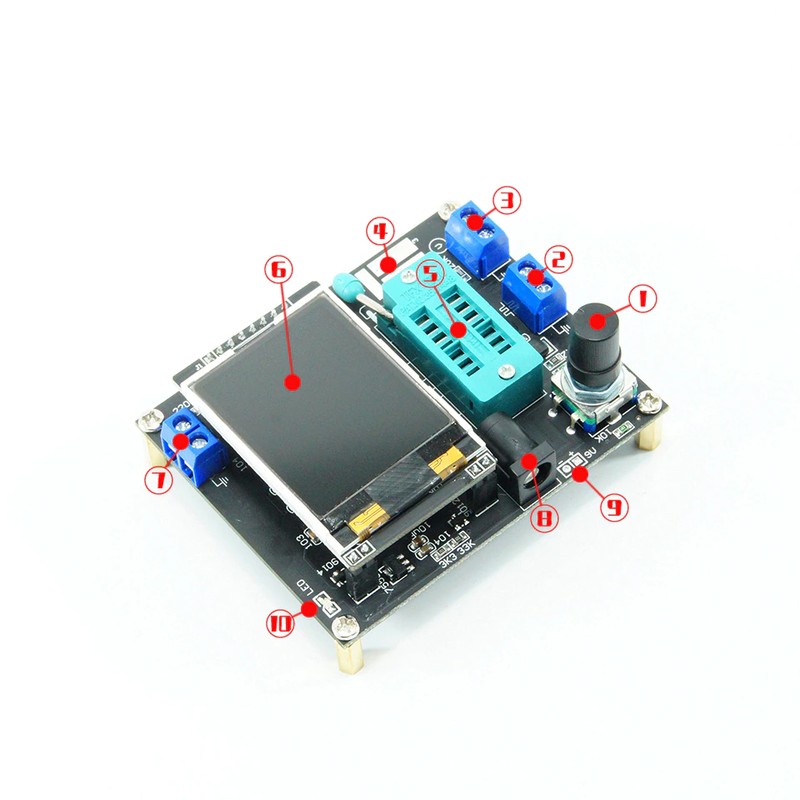

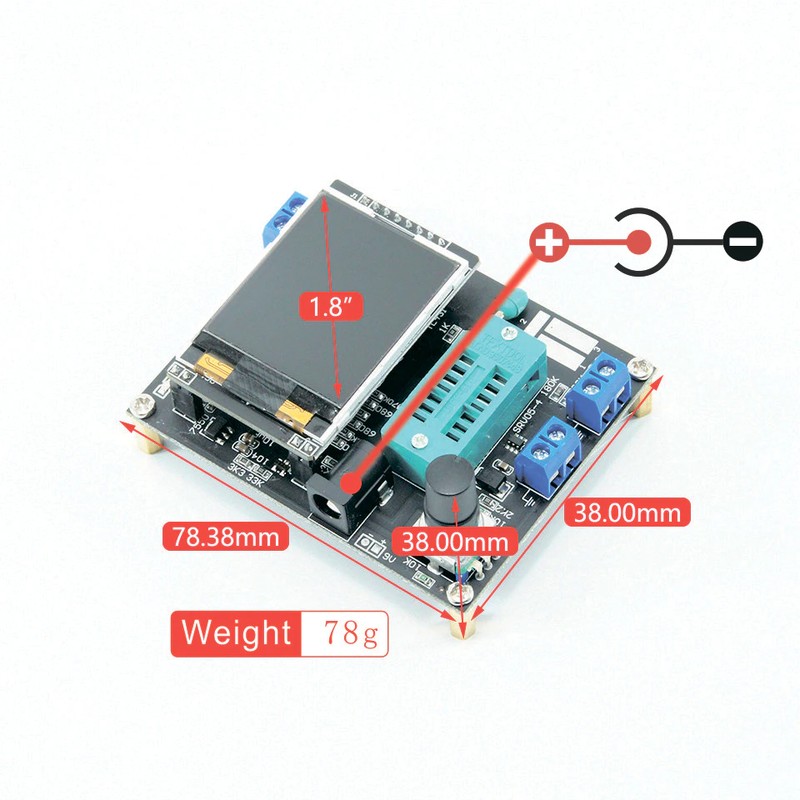

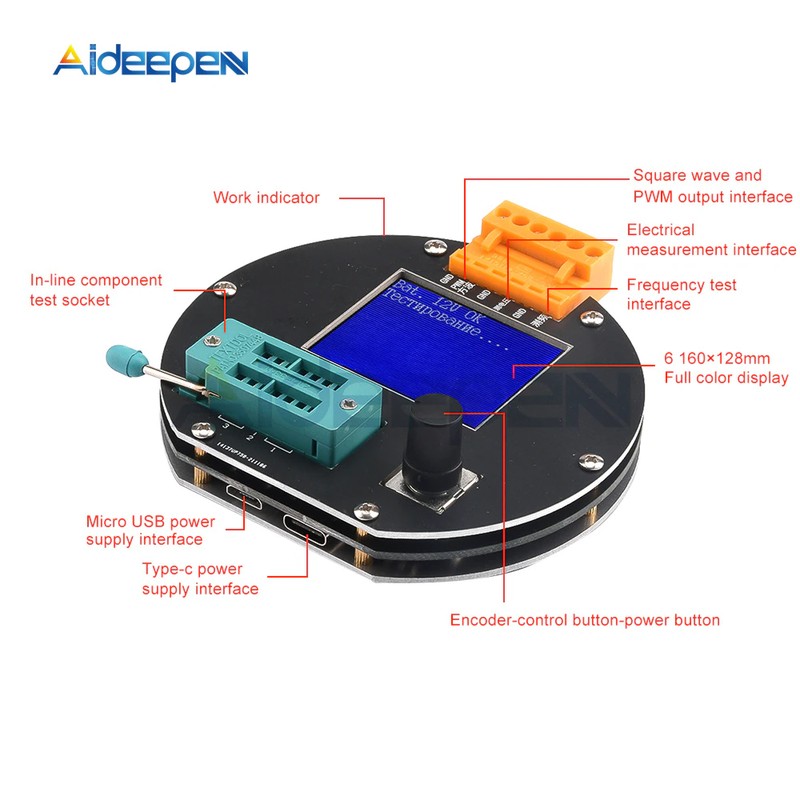

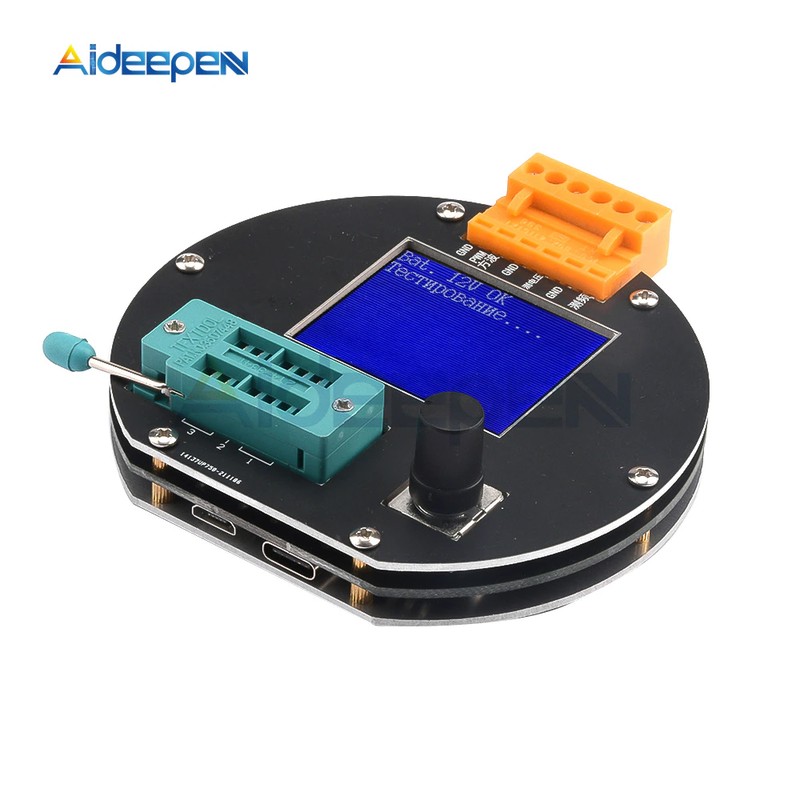

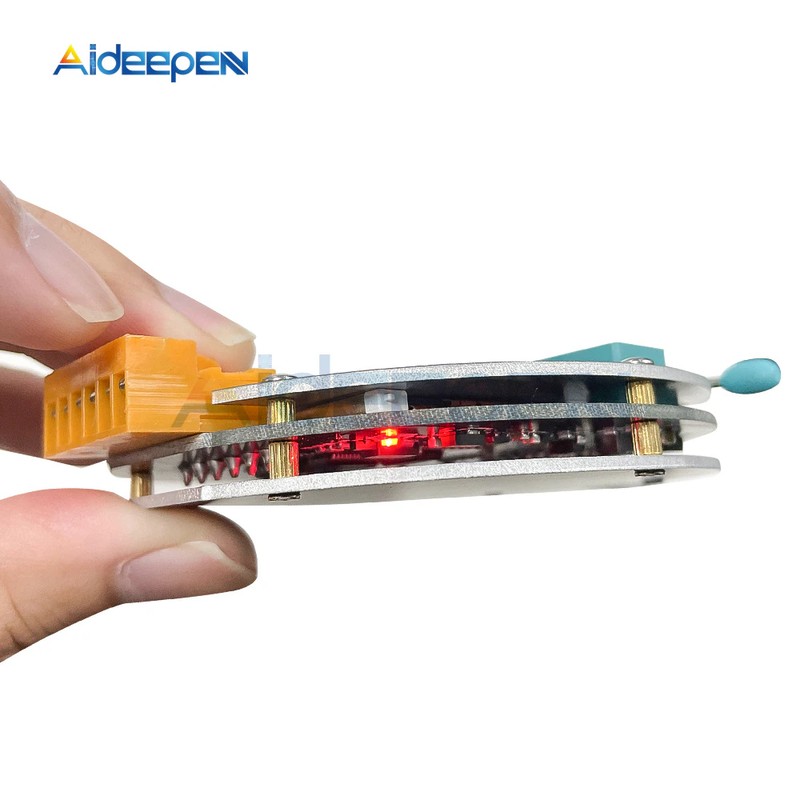

    ①Controlボタン
    正方形波とpwm出力インターフェース
    ③Voltage測定インターフェース
    ④Originalテストビット
    ESHOP元のテストベースで
    ACHI 160 × 128フルカラーディスプレイ
    ⑦Frequency messurementインタフェース
    ⑧Powerアダプタソケット
    ♛ 9vバッテリーコンタクト9v
    ⑩Workインジケータ

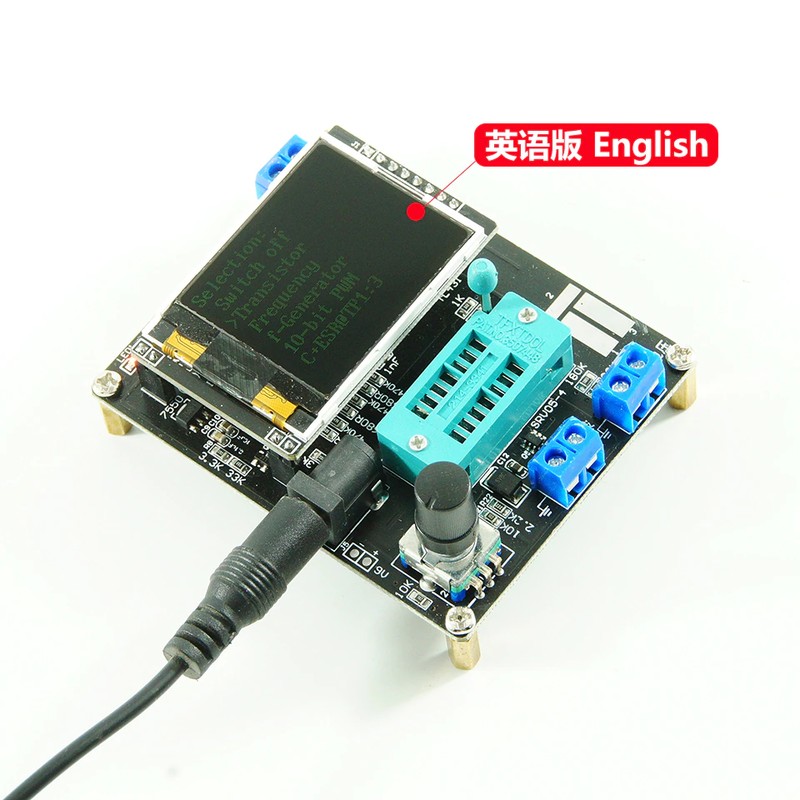

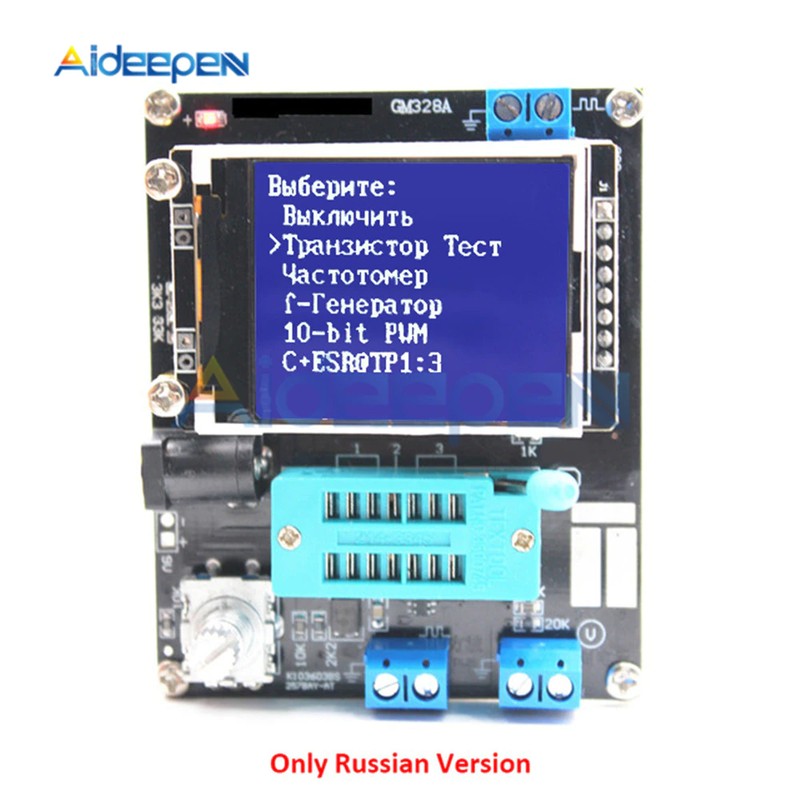

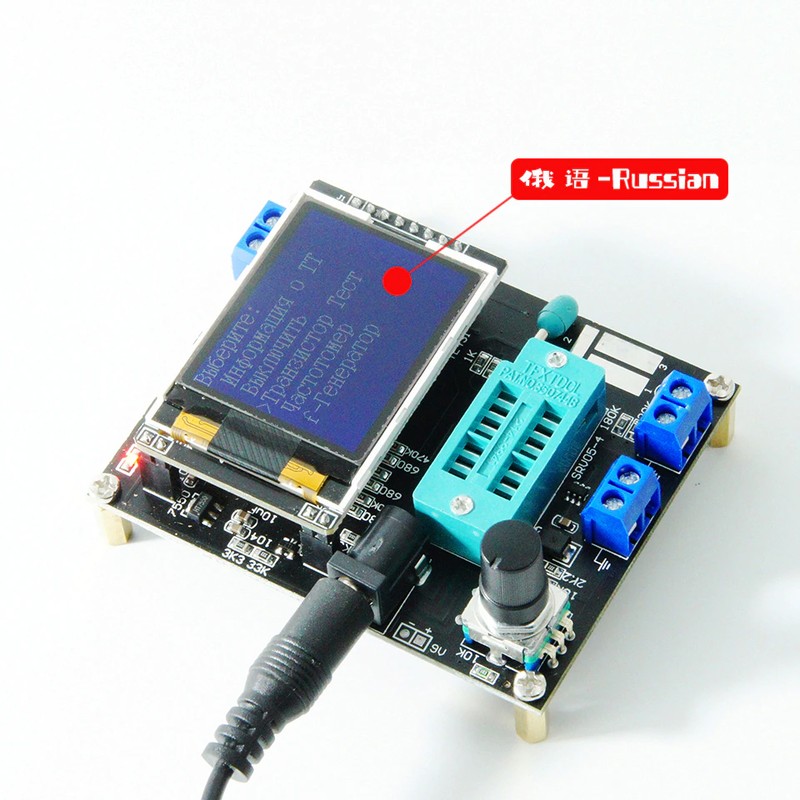

    バージョン機能比較

    機能

    英語

    ロシア

    スイッチオフ

    はい

    トランジスタ

    はい

    F-発電機の

    はい

    10ビットpwm

    はい

    : 3

    はい

    C + esr @ tp1: 3

    はい

    1-| |-3

    はい

    DS18B20

    はい

    なし

    C (uf) 補正

    はい

    IR_Decoder

    はい

    なし

    IR_Encoder

    はい

    なし

    DHT11

    はい

    なし

    セルフテスト

    はい

    電圧

    はい

    Frontcolor

    はい

    なし

    Backcolor

    はい

    なし

    ショーデータ

    はい

    試験装置

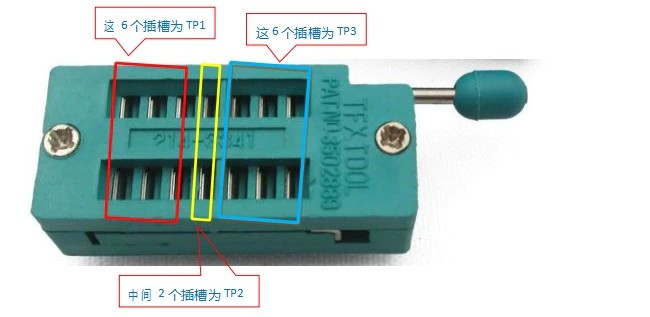

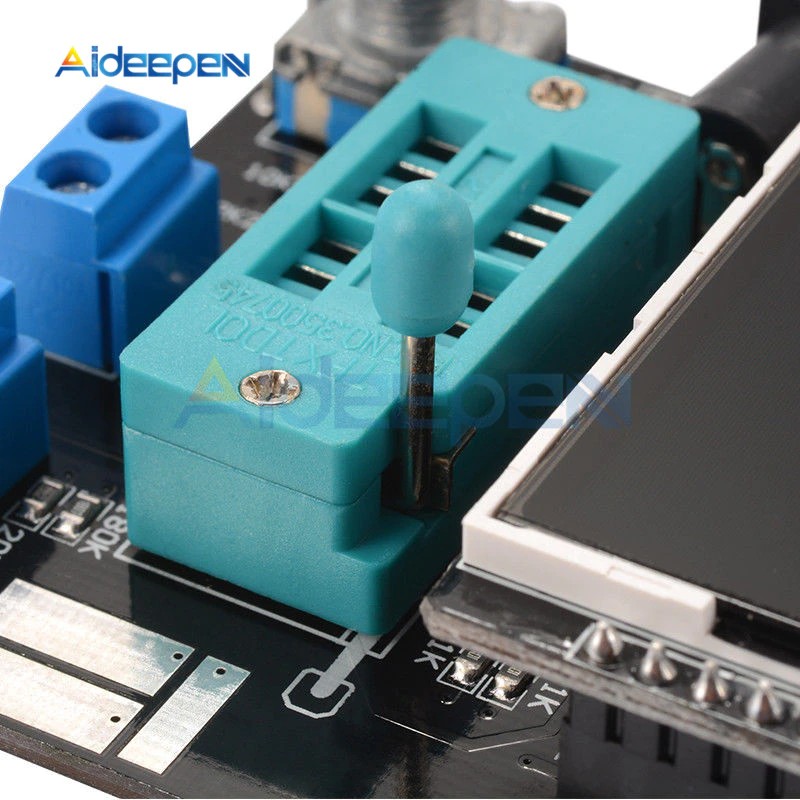

    テスターには、tp1、tp2、tp3の3つのテストポイントがあります。 テストブロック内のこれら3つのテストポイントの分布は次のとおりです。

    テストシートの右側はパッチコンポーネントのテスト位置です。それぞれ1、2、3の番号があり、それぞれtp1、tp2、tp3を表します。
    2ピンのみのコンポーネントをテストする場合、ピンはテスト順序に分割されず、2つのピンは2つのテストポイントに対して任意に選択されます。3ピンのデバイスピンは、順序に関係なく、それぞれ3つのテストポイントに配置されます。 テスト後、テスターはコンポーネントのピン名とテストポイントを自動的に認識し、それを画面に表示します。
    2ピンのみのコンポーネントをテストするとき、2つのテストポイントtp1とtp3が使用されている場合、テストが完了すると自動的に連続テストモードに入ります。スイッチを押すことなく、tp1とtp3のコンポーネントを継続的かつ同期的に測定できるようにします。 "Tp1 and tp2" または "tp2 and tp3" テストを使用している場合は、一度だけテストします。 もう一度テストするには、スイッチを1回押します。
    コンデンサをテストする前に、まずコンデンサを放電してから、測定用のテストソケットを挿入します。そうしないと、テスターのシングルチップマイクロコンピューターが損傷する可能性があります。
    1。キャリブレーション
    テスターキャリブレーションは、独自のコンポーネントのエラーを排除し、最終テスト結果をより正確にするために使用されます。 校正は、クイック校正とフル機能校正に分けられます。
    クイックキャリブレーションの操作方法: tp1、tp2、tp3の3つのテストポイントを配線で短絡させ、画面を観察しながらテストボタンを押します。 画面の色が白黒に変わります。 「Selftest mode ..?"が表示されたら、テストボタンを押してクイックキャリブレーションプロセスに入ります。" selftest mode ..?"が表示されます。時計にボタンがない場合は2秒で、通常のテストプロセスが実行されます。 最終的にtp1、tp2、tp3の3つのテストポイントの抵抗値が表示されます。 クイックキャリブレーションプロセスに入ると、一部のデータが画面に表示されますが、無視してください。 画面に点滅する文字列が表示されるまで待ちます
    「プローブ分離!」の後、tp1、tp2、tp3を短絡させるワイヤーを取り外します。 文字列 "test end" が画面に表示されると、クイックキャリブレーションが完了します。 初めて校正するときは、フル機能校正方法を使用します。
    機能メニューから全機能キャリブレーションを入力する必要があり、220nfコンデンサも必要です。 フルファンクションキャリブレーションは、より包括的なキャリブレーションプロセスを実行し、時間がかかります。 機能メニューに入ったら、テストボタンをメニュー項目「selftest」に回し、テストボタンを押して全機能キャリブレーションプロセスに入ります。 点滅する文字列「short probes!」が画面に表示されます。これは、クイックキャリブレーションと同じです。 ケーブルを使用して3つのテストポイントを短絡させ、キャリブレーションプロセスが進行するのを待ちます。 点滅する文字列 "isolate probes!" が画面に表示されたら、3つのテストポイントを短絡させるワイヤーを取り外し、キャリブレーションプロセスが進むのを待ち続けます。 文字列 "1-| |-3> 100nf" が出力されたら、テストポイントtp1およびtp3に準備された220nfコンデンサを取り付けます。 「テスト終了」のプロンプトが表示されるまで待機し、フル機能キャリブレーションプロセスが完了します。
    2.functionメニュー
    2.1オフ
    2.2トランジスタ
    2.3周波数
    測定周波数。 テストボタンを長押しして、周波数測定機能を終了します。 を周波数測定範囲は1hzから上記1。 測定された周波数が25KHzより低い場合、
    2.4 f発電機
    四角い波発生器、複数の四角い波周波数から選択できます。異なる四角い波周波数を切り替えるための左または右の回転テストボタン、テストボタンを長押しして四角い波発生器を終了します。
    2.5 10ビットpwm
    パルス信号発生器,テストボタンを左または右に回転させて、パルスのデューティーサイクルを1% 〜99% に調整します。 テストボタンを長押ししてパルス信号発生器を終了します。
    2.6 c + esr @ tp1: 3
    静電容量オンライン測定機能、tp1とtp3から2本の線を引くことができ、2uf-50mfコンデンサの静電容量値とesrをオンラインで測定できます。 測定された静電容量は、テスト前に完全に放電されている必要があります。 オンライン測定の場合、静電容量が配置されている回路を完全に切断する必要があります。
    2.7
    連続抵抗測定方法では、tp1とtp3に取り付けられている抵抗とインダクタの値を継続的にテストします。 測定された抵抗のインテンダクションは2100オーム未満で、インテンダクション測定範囲は0.01mh-20hです。 テストボタンを長押しして終了します。
    2.8 1-| |-3
    容量連続測定方法連続テスト容量値にインストールTP1とTP3. 小容量コンデンサの場合、この方法のみを使用して静電容量値を測定できます。 90nfより大きいコンデンサの同等のシリーズ抵抗 (esr) を測定し、esrの解像度は0.01Ω です。 5000pfを超えるコンデンサは、充電後の電圧低下率を示します。
    2.9 DS18B20ロシア語版にはこの機能はありません
    Ds18b20は、シングルバス通信を使用してデータを送信する温度センサーです。 トライオードと同じパッケージ (to-92) を持ちます。 下図は、ds18b20のピン分布を示しています。
    Ds18b20テスト機能に入ると、ディスプレイの2行目にテストソケットとds18b20の接続関係が表示されます。"1 = gdd 2 = dq 3 = vdd" 、つまり、tp1はds18b20 gndに接続され、tp2はds18b20 dqに接続され、tp3はds18b20 vddに接続されます。 テスターはds18b20を自動的に認識できないため、2行目の指示に従ってインストールする必要があります。
    DS18B20インストール。 テスターはds18b20で測定された12桁の温度結果を読み取り、対応する温度を摂氏で3行目に表示します。解像度は0.0625平方cです。
    Scratchpad: テスターによって読み取られたds18b20内の8つのストレージユニットの内容と最後のバイトのcrcチェック値。 合計9バイトです。

    スクラッチパッドバイト

    温度lsb

    0

    温度msb

    1

    ユーザーバイト1

    2

    Tl/userバイト2

    3

    設定

    4

    予約

    5

    予約

    6

    予約

    7

    Crc

    8

    たとえば、1回読み取られた値はscratchpadです。ec014b467fff0c102aには次の関係があります。

    スクラッチパッド値バイト

    温度lsb

    Ec

    0

    温度msb

    01

    1

    ユーザーバイト1

    4B

    2

    Tl/userバイト2

    46

    3

    設定

    7F

    4

    予約

    Ff

    5

    予約

    0C

    6

    予約

    10

    7

    Crc

    2A

    8

    64ビットrom: テスターによって読み取られた各ds18b20のグローバルに一意のデバイスID。 IDの長さは64ビットです。 3つの部分に分かれています。

    たとえば、ds18b20によって読み取られた64ビットROMは
    64ビットROM: 28ff4d58361604a1
    あるは

    8ビットファミリーコード

    28

    48ビットシリアル番号

    041636584DFF

    8ビットcrcコード

    A1

    注: 温度値 (temp) は10進数で、残りは16進数です。
    Ds18b20の温度測定範囲は-55 ℃ 〜125 ℃ です。 テストボタンを長押ししてこの機能を終了します。
    2.10 c (uf) 補正
    この関数は、大容量コンデンサの測定値を補正するために使用されます。 デフォルト値は0% です。 つまり、補正がなく、設定範囲は-0.2%-8% です。正の値の場合、静電容量の測定値が減少します。負の値の場合、静電容量の測定値が増加します。
    設定後、テストボタンを長押しして終了します。
    2.11 IR_Decoderロシア語版にはこの機能はありません
    赤外線リモコンデコード機能。 この機能には、1838統合赤外線受信機 (パルスタイプ) が必要です。 この機能を入力したら、表示画面のプロンプトを確認します。 2行目には文字列 "" 1 = dout 2 = gnd 3 = vcc "が表示されます。文字列は、テスター上の3つのテストポイントと赤外線受信機の間の接続関係を意味し、接続は指示に厳密に従う必要があります。 テストシートに取り付けることができる赤外線受信機は、空または正しく1つだけです。 他のコンポーネントの場合、予測できない障害を回避するために、テストポイントをワイヤーで短絡させることはできません。 次の図は、例の赤外線受信機の設置方向を示しています。
    Tp1は赤外線受信機のdoutピンに接続され、tp2はgndに接続され、tp3はvccに接続されます。
    赤外線リモコンデコード機能は、2つの赤外線リモコンエンコード形式をサポートします。

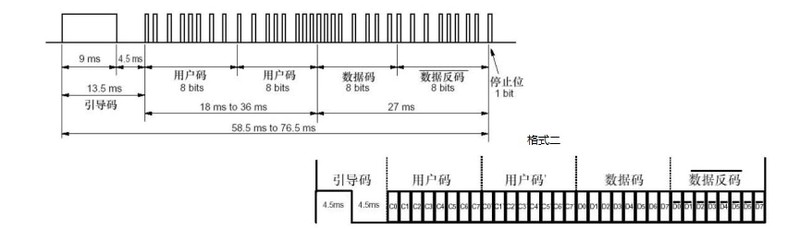

    フォーマットワンピースドレス
    上記の2つの形式はほぼ同じですが、違いはパイロットコードの長さにあります。 形式1は9ms、形式2は4.5msです。
    赤外線リモコンデコード機能は、upd6121を使用して形式1を示し、tc9012を使用して形式2を示します。
    指示:
    赤外線リモコンのデコード機能は、機能メニューからのみアクセスできます。 赤外線リモコンデコード機能に入る前に、テストベースと平方波出力端子にコンポーネントがない必要があります。 「スタンバイ... 」文字列がディスプレイに表示されたら、赤外線リモコンデコード機能に入り、統合された赤外線レシーバーをテストソケットに取り付けてロックします。 その後、赤外線受信機のリモコンを起動させることができます。 リモコンで使用されているコードを識別できます。 3行目には "" ____>>> "の文字列が表示されます。これはデコードが成功したことを意味し、4行目にはリモコンで使用されるエンコード形式が表示されます。 5行目はユーザーコードの最初のバイト (user code1) を示し、6行目はユーザーコードの2番目のバイト (user code2) を示します。 7行目は、データコード (データ) とデータ逆コード
    (~ Data) 、最後の行は統合表示32ビットです。 赤外線デコード関数のすべての値は16進形式で表されます。
    赤外線デコード機能はシングルキーモードのみをサポートし、連続モードはサポートしません。 この機能をテストすると、テストに使用されたいくつかのテレビリモコンはすべてtc9012であり、小さなmp3リモコンはupd6121であり、エアコンのリモコンは認識できないことがわかります。-()。 これ以上のテストは実行できません。
    この機能を終了するには、まずテストシートの受信ヘッドを取り外してから、ロータリーエンコーダースイッチを押したまま終了します。
    2.11 IR_Encoderロシア語版にはこの機能はありません
    赤外線リモコンコーディング機能。この機能には、赤外線発光ダイオードが必要です。 テスターは赤外線発光ダイオードを制御して赤外線リモコンの機能を実現できます。 テスターは最大で約6maの駆動電流しか提供できないため、制御距離は通常の赤外線リモコンと比較することはできません。 赤外線受信機を照準する場合、約2メートル以内です。
    赤外線リモコンコードは、上記の赤外線リモコンのデコード形式と同じ2つの形式をサポートします。 また、形式1にはupd6121を、形式2にはtc9012を使用します。
    指示
    赤外線リモコンコーディング機能は、機能メニューからのみアクセスできます。 赤外線リモコンコーディング機能に入る前に、テストベースと短波出力端子にコンポーネントを含めることはできません。 赤外線リモコンコーディング機能を入力した後、赤外線発光ダイオードを平方波出力端子に接続します。 赤外線発光ダイオードの負極は接地に接続され、正極は出力に接続されます。 操作を容易にするために、ワイヤーを使用して赤外線発光ダイオードの正電極と負電極を拡張できます。 赤外線LEDの長い脚は正で、短い脚は負です。
    表示の一番左の列は ">" 記号で、現在設定中のパラメーターを示します。 テストボタンを短く押して、各設定項目 ">" を切り替えます。 2行目の "protocol" は、使用するエンコード形式を設定します。 「Upd6121」と「tc9012」を切り替えるには、テストボタンを左右に回転させます。
    3行目と4行目の「user code1」と「user code2」はユーザーコードの1番目と2番目のバイトを設定します。左利きのテストボタンは1単位に減らすことができます。右利きのテストボタンを1ユニット増やすことができます。
    5行目はデータコード (データ) を設定し、左利きのテストボタンを1単位減らすことができ、右利きのテストボタンを1単位増やすことができます。 データの逆コードはデータコードによって自動的に計算され、手動で設定することはできません。
    ユーザーコードとデータコードの値を設定するときに、テストボタンを左右に回転させて値を1単位で変更することに加えて、また、0x10の単位で増加。 操作方法はテストボタンを押したままにすることですが、長時間を長くすることはできません。 長すぎる場合は、この関数を終了します。 この程度は最初は簡単ではありません。 6行目はエミッションコントロール "emit:" です。 「> 」記号がこの線に移動したら、テストボタンを左右に回転させて、上記のデータセットに従って赤外線を放射します。 テストスイッチをオンにすると、「-> 」の記号がすばやく点滅します。 示しデータ送信だった。
    操作例:
    赤外線コーディング機能を使用して電気機器を制御するには、まず電気機器を制御するリモコンのコーディング形式を知っておく必要があります。 最初のステップは、赤外線デコード機能を使用してリモコンのボタンのコード値を読み取ることです。
    たとえば、テレビがsamsung lcd tvの場合、リモコンのボリュームダウンボタンを押すと、デコードされた値は
    TC9012ユーザーcode1 = 07ユーザーcode2 = 07
    Data = 0b〜data = f4
    すべて32bit = F40B0707
    上記のデータを記録し、赤外線コーディング機能で、それぞれプロトコルを設定します。tc9012 user code1 = 07 user code2 = 07
    Data = 0b〜data = f4
    次に、「> 」記号を移動してemit:
    > 放出:
    トランジスタテスターの平方波出力端子に接続された赤外線発光ダイオードは、テレビの赤外線受信機の位置に合わせられます。テストボタンをオンにして送信を開始し、テレビを制御して音量を下げることができます。
    この機能を終了するには、まずテスターに接続されている赤外線LEDを取り外してから、テストボタンを長押しして終了します。
    注: トランジスタテスターは、tc9012とupd6121の2つのエンコード形式のみをサポートしています。 値はすべて16進数で表されます。
    2.12 DHT11ロシア語版にはこの機能はありません
    Dht11は温度と湿度のセンサーで、温度の測定に加えて湿度も測定できます。 ピンの分布は下図のようになります。
    Dht11テスト機能に入ると、ディスプレイの2行目にテストソケットとdht11の間の接続関係が表示されます。"1 = gdd 2 = dq 3 = vdd",tp1がdht11のgmdに接続され、tp2がdht11のデータに接続され、tp3がdht11のvccに接続されていることを示します。 N/aピンをgndピンと一緒にtp1に接続するか、フローティングのままにすることができます。 テストが成功した後、 "temp" は温度値を表し、 "humi" は湿度値を表します。 すべてが10進数で表示されます。
    テストボタンを長押しして関数を終了します。
    2.13セルフテスト
    フル機能の校正機能。
    2.14電圧
    DC電圧測定、最大50vを測定できます。 測定する電圧は「電圧測定」インターフェースから入力する必要があります (「周波数出力」インターフェースなどの他のインターフェースから測定電圧を入力しないでください。マイクロコントローラにダメージを与えます)。 この機能を終了するには、エンコーダをすばやく左右に回転させます。
    2.16 frontcolorロシア語版にはこの機能はありません
    前景色、つまり文字の色を設定します。 テストボタンを左または右に回転させて、対応する色成分の値を変更します。 テストボタンを短く押して、変更する赤、緑、青の3つの原色を選択します。 16ビットカラーコードはrgb (565) を使用し、形式は赤の場合は最大値31、緑の場合は63、青の場合は31に対応します。 設定後、テストボタンを長押しして保存して終了します。 前景色と背景色を同じ色に設定しないように注意してください。そうしないと、何も表示されません。 これが発生した場合は、シャットダウンして迅速なキャリブレーションを実行します。 クイックキャリブレーションの入力方法は上記のとおりで、画面の色は白黒になります。 クイックキャリブレーションが完了した直後に画面の色を変更します。
    2.17 backcolorロシア語版にはこの機能はありません
    方法は前景色を設定するのと同じですが、これは背景色を変更するためです。
    2.18ショーデータ
    テスターの内部データを表示し、そこからテスターのテスト機能を確認できます。
