スマートホームプラットフォーム:その他
プロトコル:modbus / http / mqtt
インターフェース:RJ45 / WiFi / RS485 / CAN.
電源:12V / 24VDC
チャンネル:2/4/8
リレー機能の説明については、どちらが必要かを確認して決定してください。まだ理解していない場合は、お問い合わせください。
を選択したとき:
1。イーサネット意味ちょうどサポートイーサネット
2.イーサネットwifiは、イーサネットとwifiをサポートすることを意味します
3.イーサネットrs485は、イーサネットとrs485をサポートすることを意味します。
4.イーサネットは、イーサネットをサポートすることを意味し、
当社によるカスタマイズとデザインのサポート
SDKユーザーマニュアルおよびプログラミングマニュアル
Http://www.dingtian-tech.com/sdk/relay_sdk.zip
特徴:
オン/オフ/遅延/瞬間的な複数チャネルリレーをサポートします。
サポートdomoticz
複数のインターフェースrj45/rs485/can/wifiをサポート
Http get cgi (イーサネット)/udp/tcp server/tcp client
10/100mbpsイーサネット、auto-mdix、dhcp ip、静的IP
ローカルボタンコントロール
PCソフトウェアの設定と制御
Web設定と制御
サポートパスワード
Mqtt/modbus/coapのサポート

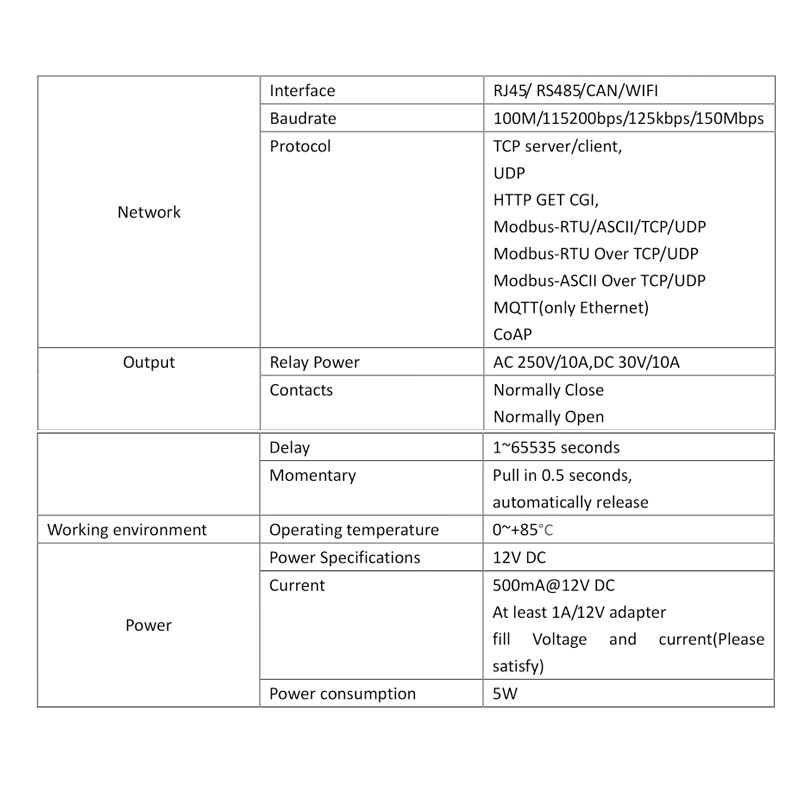

技術的パラメータ:

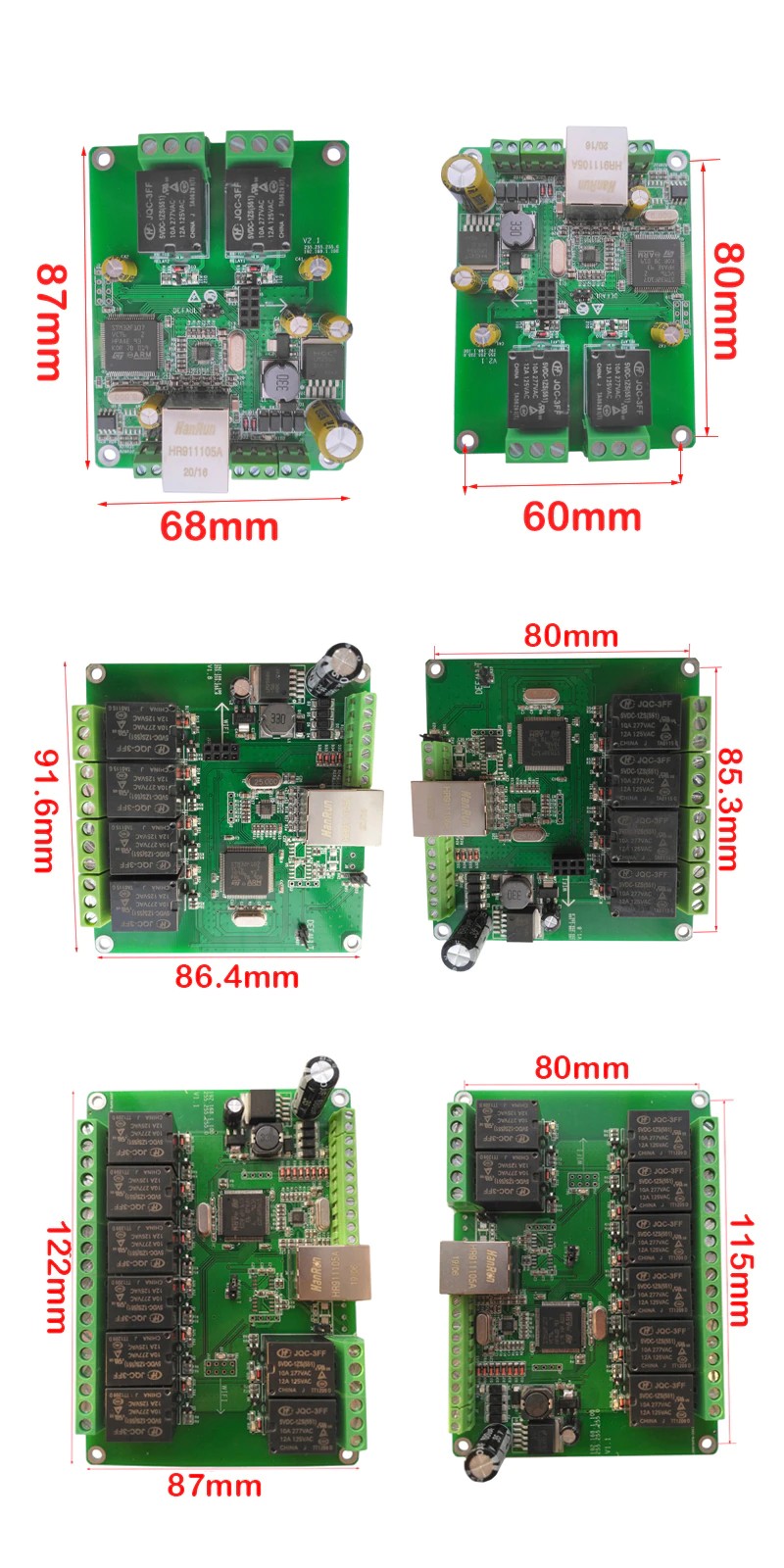

リレーサイズ:

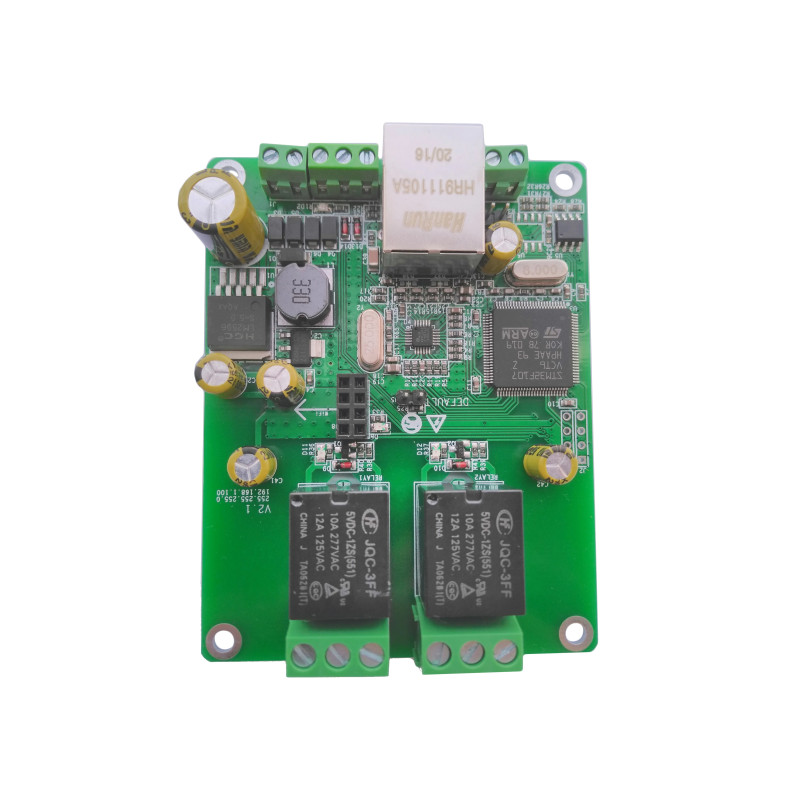

2リレー:
PCB: 87x68mm
穴の距離: 80x60mm
穴の直径: 3.5mm
4リレー:
PCB: 91.6x86.4mm
穴の距離: 85.3x80mm
穴の直径: 3.5mm

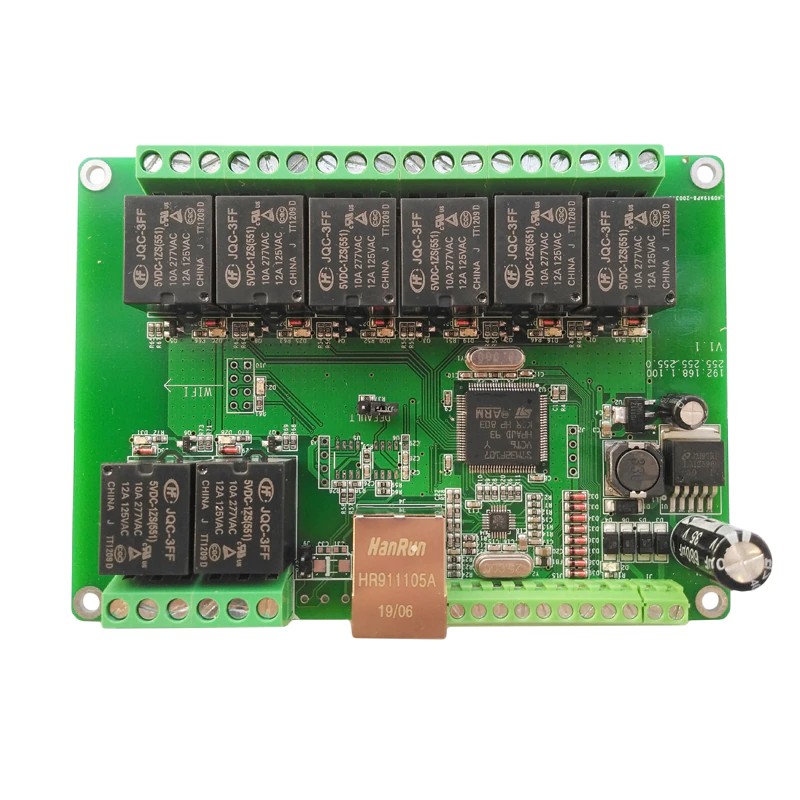

8リレー:
PCB: 122x87mm
穴の距離: 115x80mm
穴の直径: 3.5mm

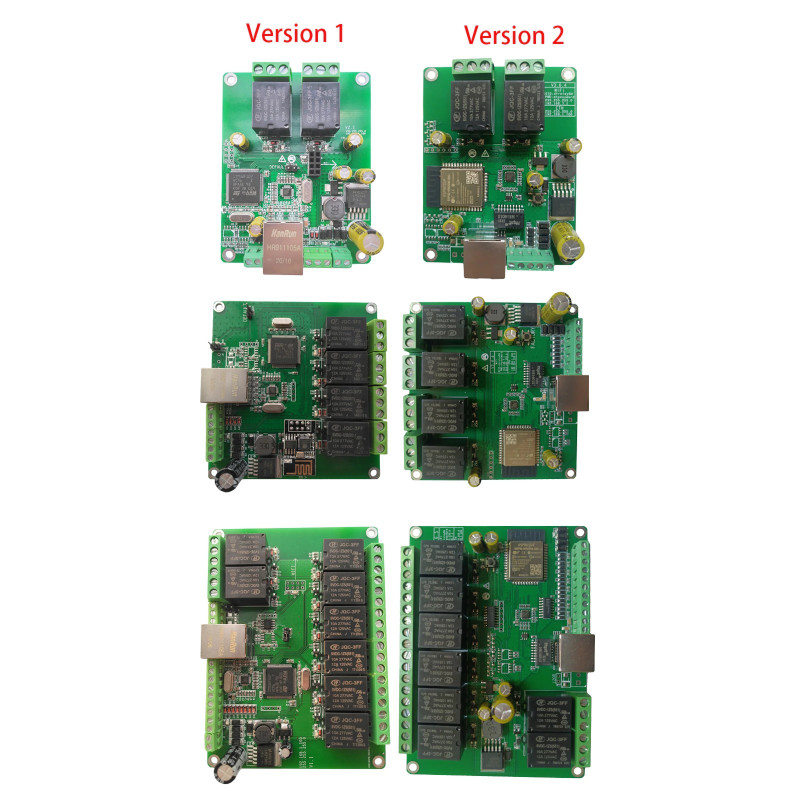

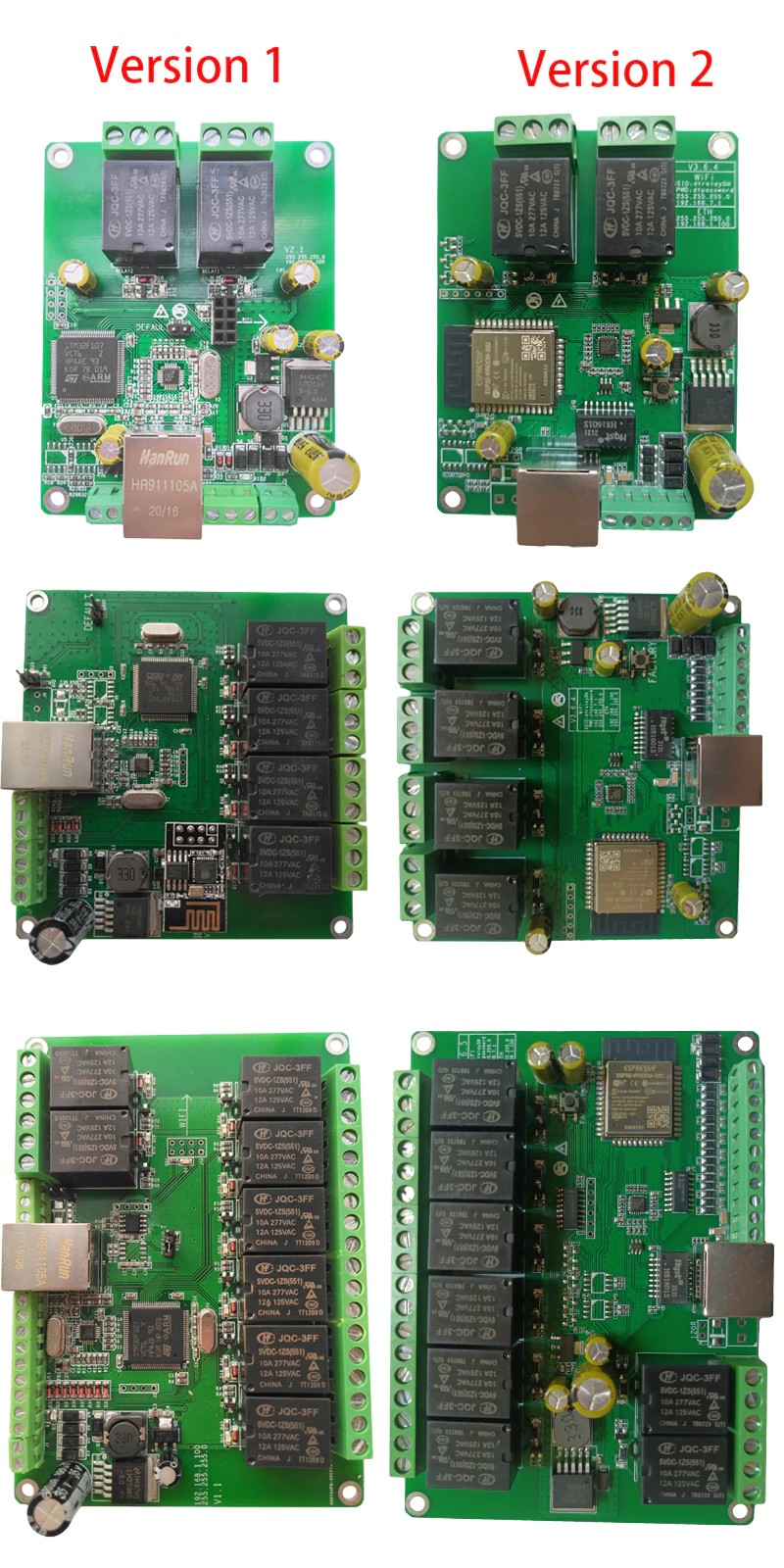

チップが異なるため、2つのバージョンがランダムに出荷され、機能とサイズは同じです。

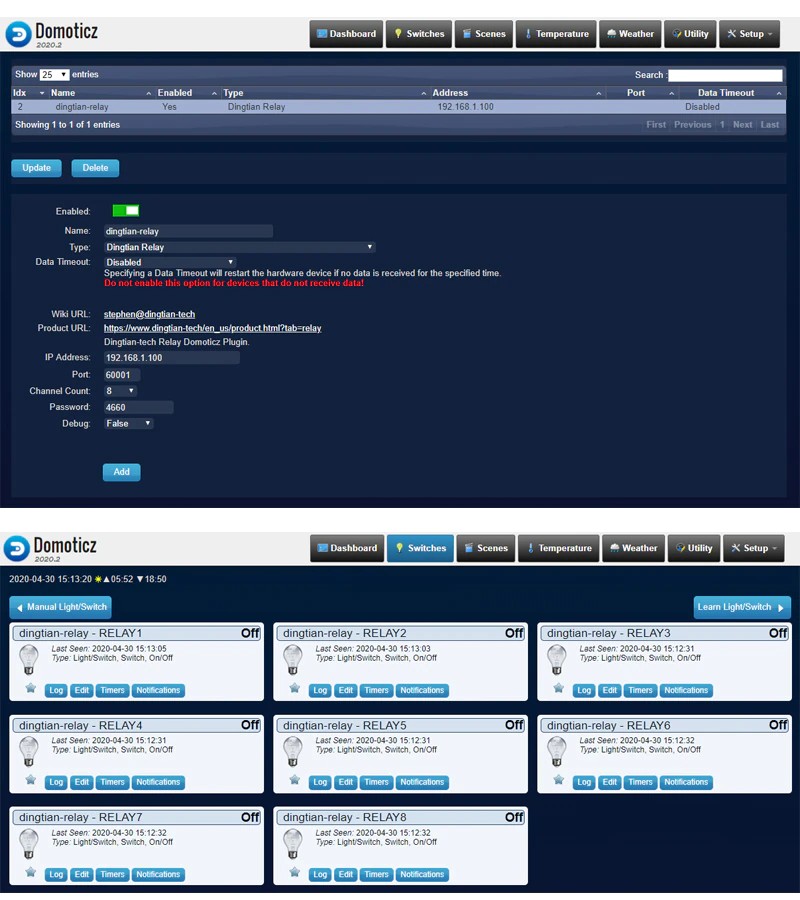

サポートdomoticz

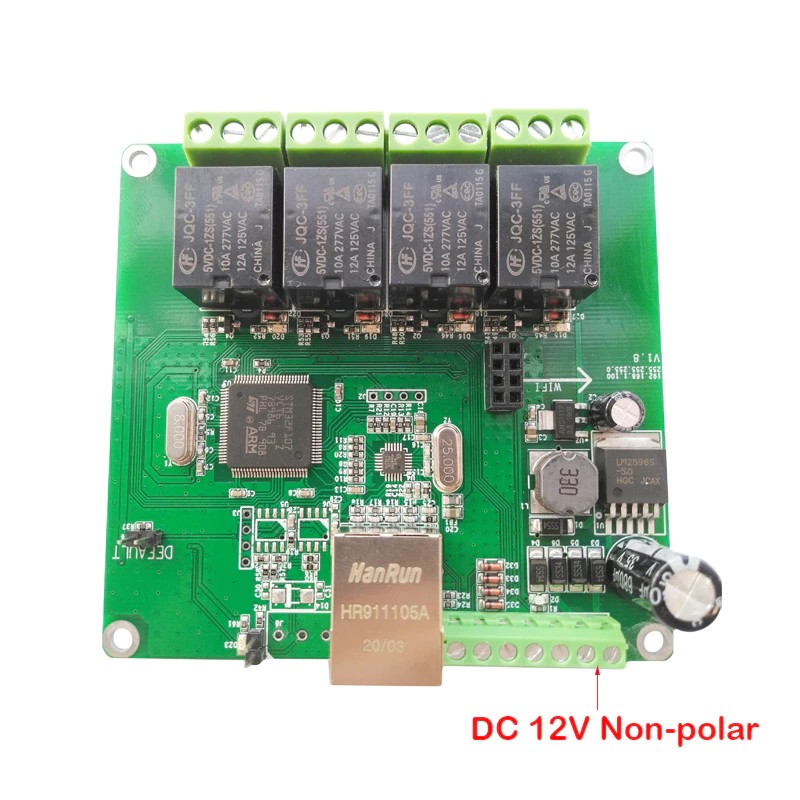

非極性電源

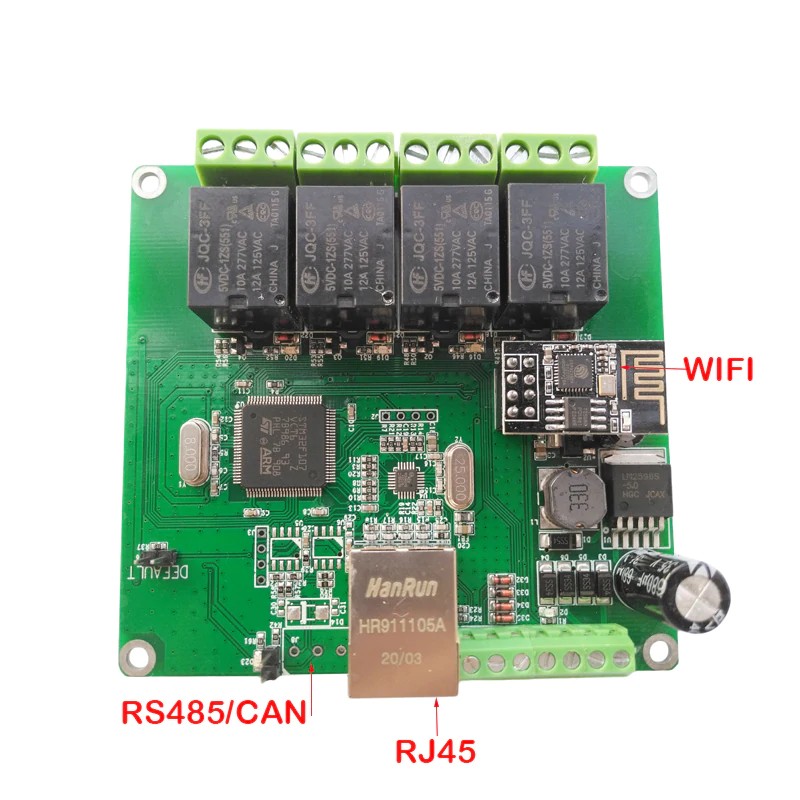

複数のインタフェース
RJ45
10/100mbpsイーサネット、auto-mdix、dhcp ip、静的IP
Canバス
5/10/25/50/100/125/200/250/500/800/888/1000kbps
RS485
1200/2400/4800/9600/19200/34800/57600/115200bps
Wifi
150mbps

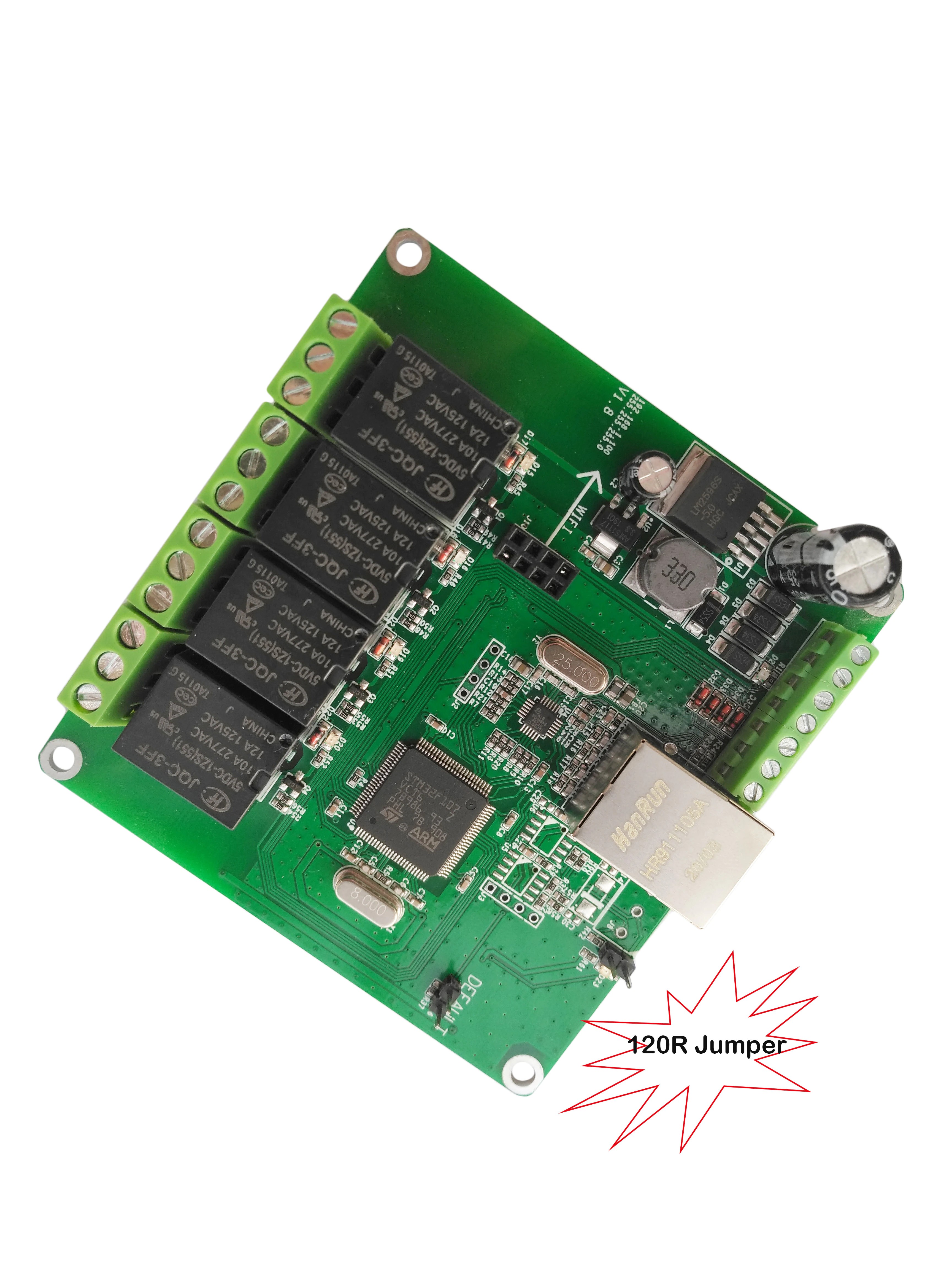

Rs 485/can120rジャンパー
120R抑制エコー干渉

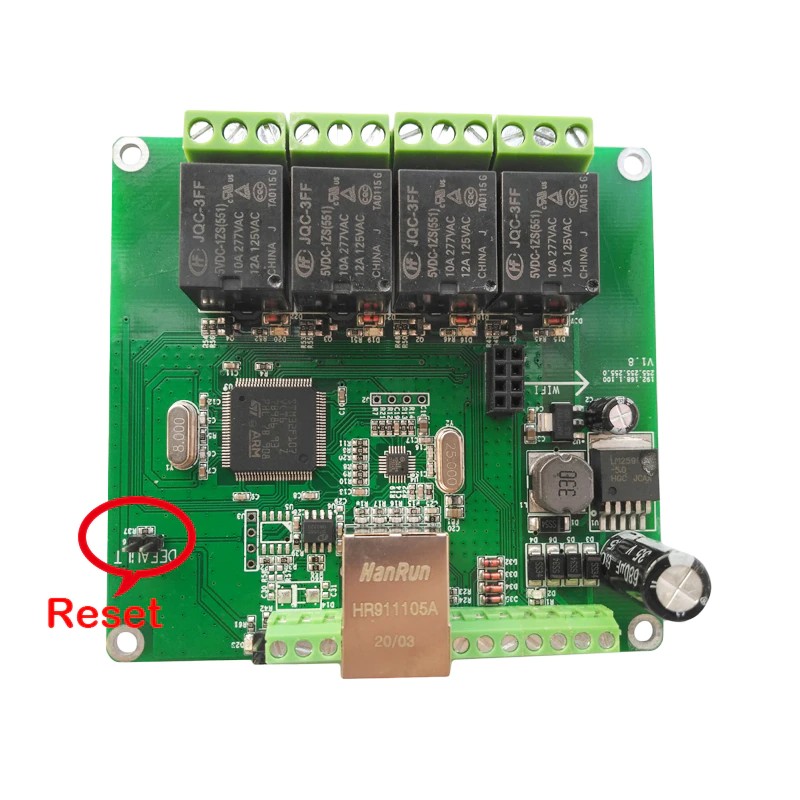

をリセットする方法
1.powerオフ
2.ジャンパーを閉じるリセット
3.電源
4.1分間待つ
5.powerオフ
6.オープンリセットジャンパー
7.電源を入れてリセットしました

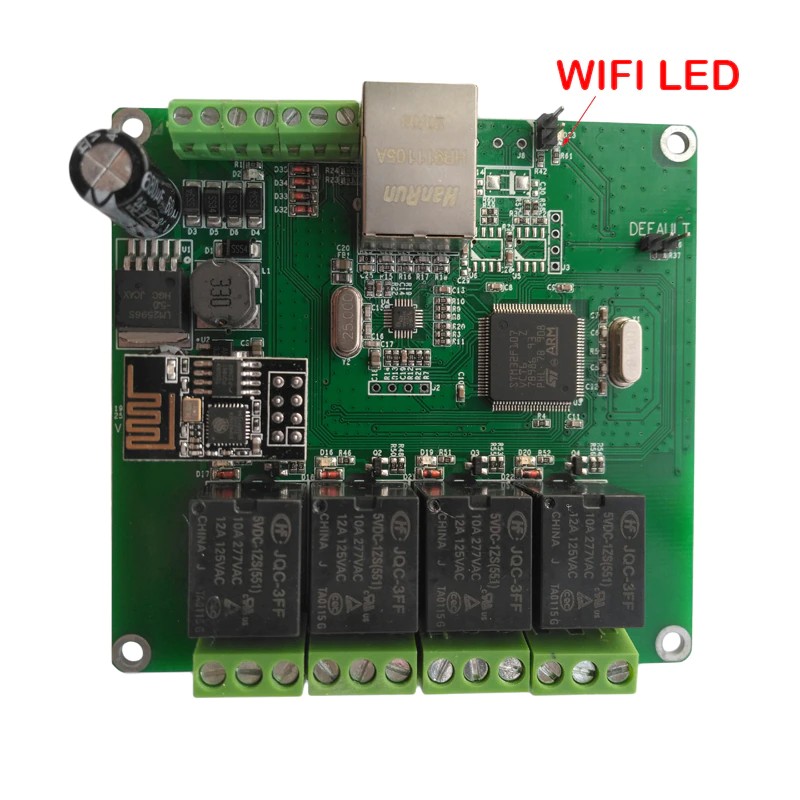

Wifi led
を意味上のledリレー接続ルート正常
Led offはリレー接続ルートが失敗したことを意味します。イーサネットWebでルートssidとパスワードを設定してください
Webログイン
デフォルトip: 192.168.1.100
デフォルトユーザー名: admin
デフォルトのパスワード: 管理

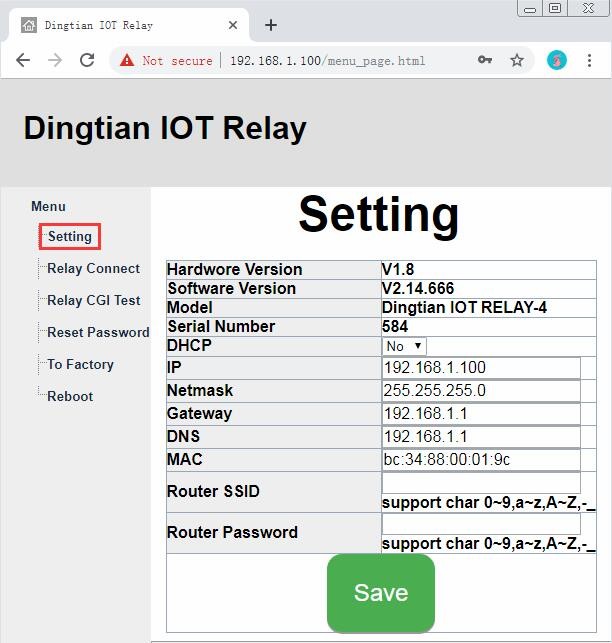

Webイーサネット設定
設定リレーイーサネットパラメータ

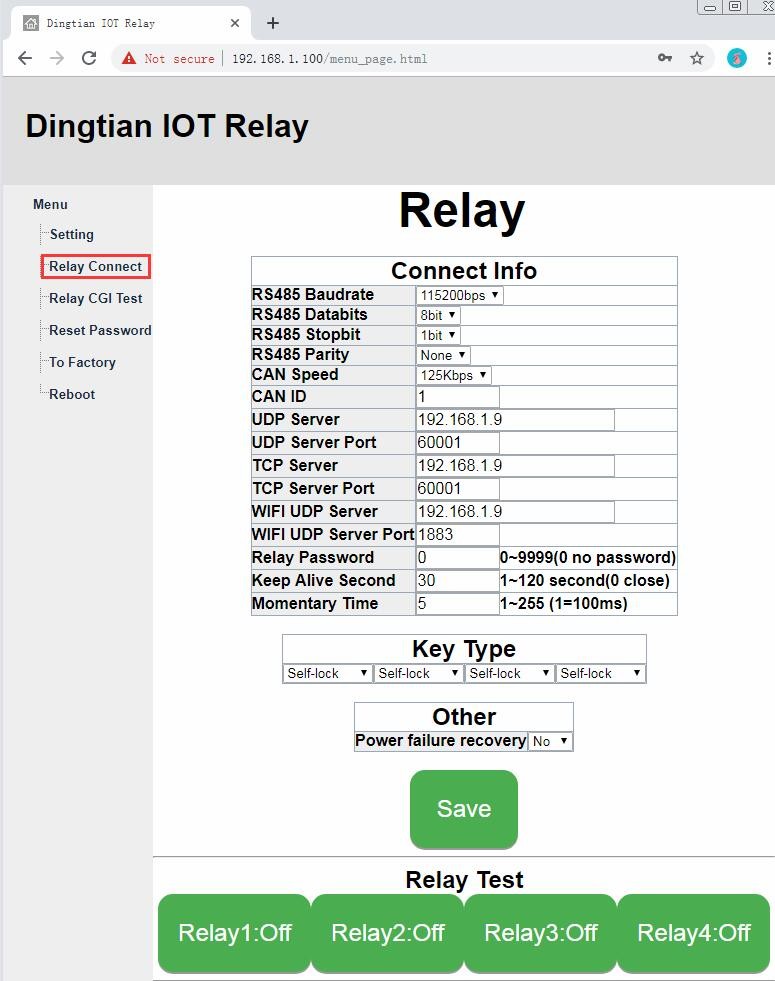

Webリレー設定
設定リレー接続

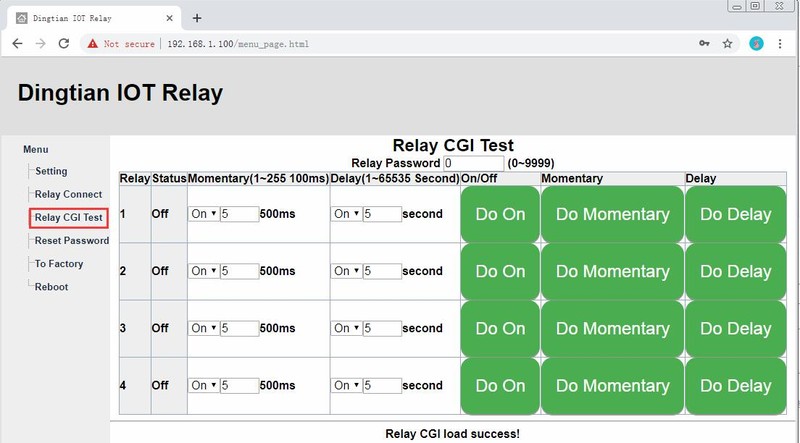

リレーhttp get cgi test
イーサネットソフトウェア検索リレー
異なるネットワークセグメント通信をサポート
Mulitcast addr: 224.0.2.11
注意
のみudpサポートマルチキャスト
機能
1テストリレー
2設定リレー

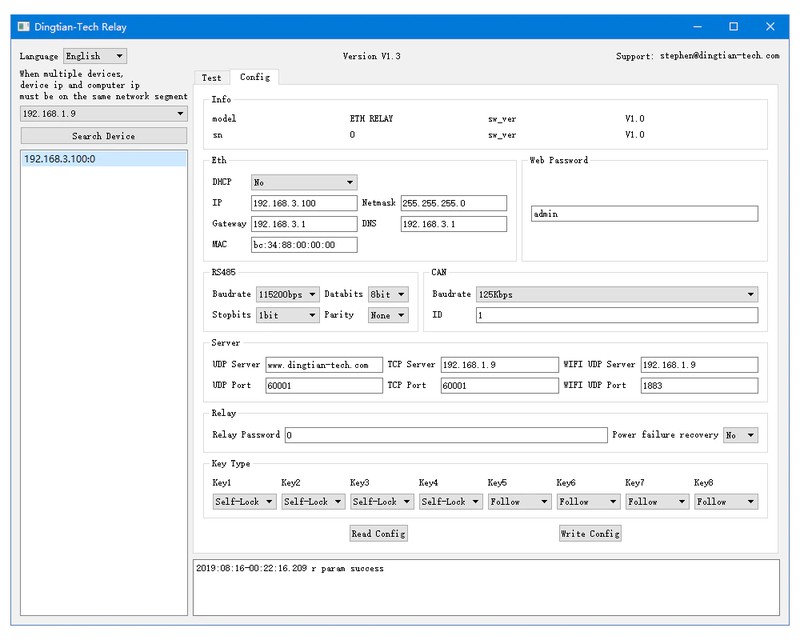

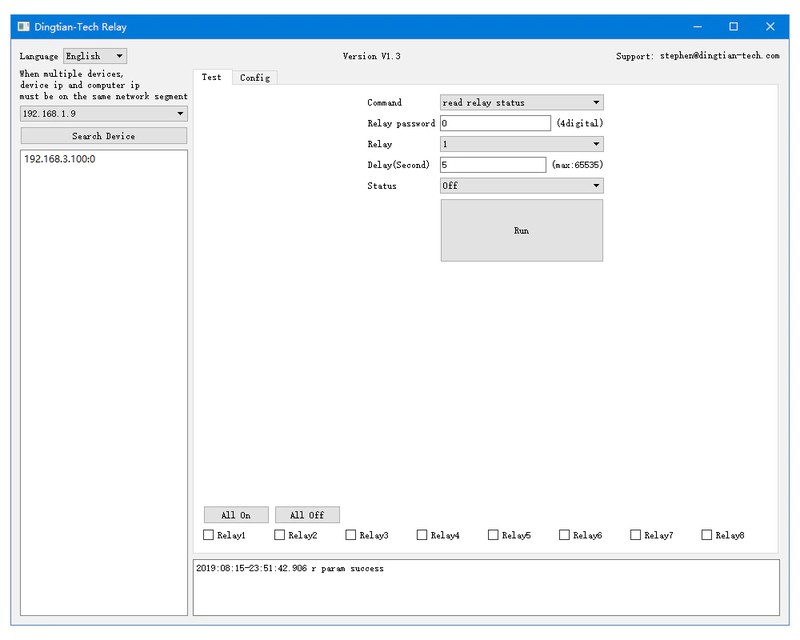

イーサネットソフトウェア設定リレー
設定
イーサネットパラメータ
RS485パラメータ
ことパラメータ
サーバーaddrとポート
リレーパスワード
電源障害回復
キータイプ (フォロー、ジョギング、セルフロック)
Faq
Q: イーサネットとwifiのアドレスは何ですか。
A: イーサネットIP: 192.168.1.100
Wifi: 192.168.7.1
Wifi ssid: dtrelaysn
無線lanのパスワード: dtpassword
Q: 電源オフ/オン後のリレーステータスをボードに保存しますか?
A: はい、ステータスを保存できます。
Q: rs485: プロトコルmodbus/bacnet?
A: はい、modbusをサポートしています
Q: urlリレーコマンドをサポートしていますか?
A: はい、http get cgi apiをサポートしています。
