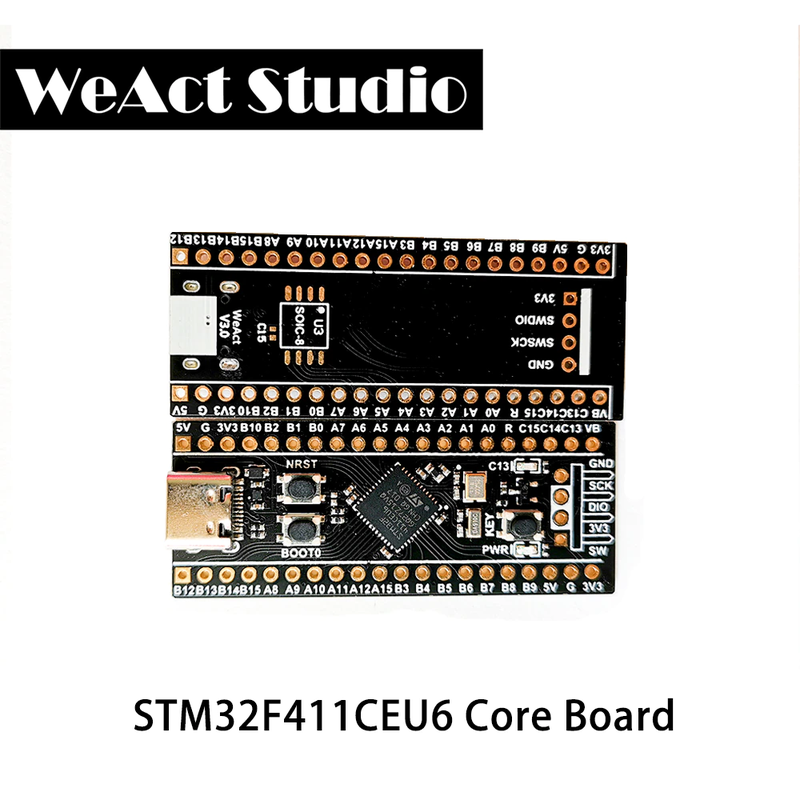

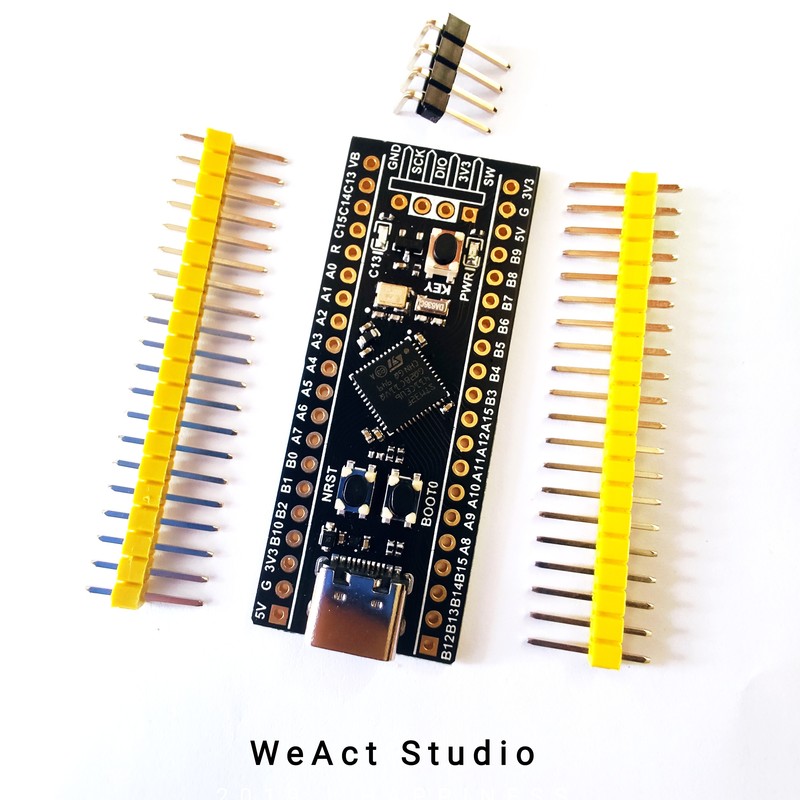

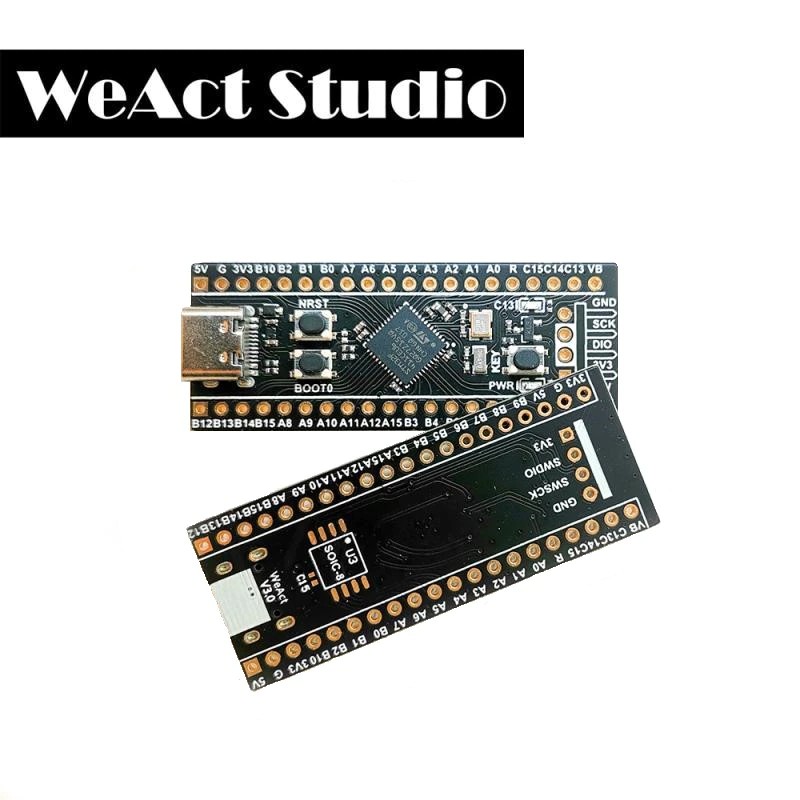

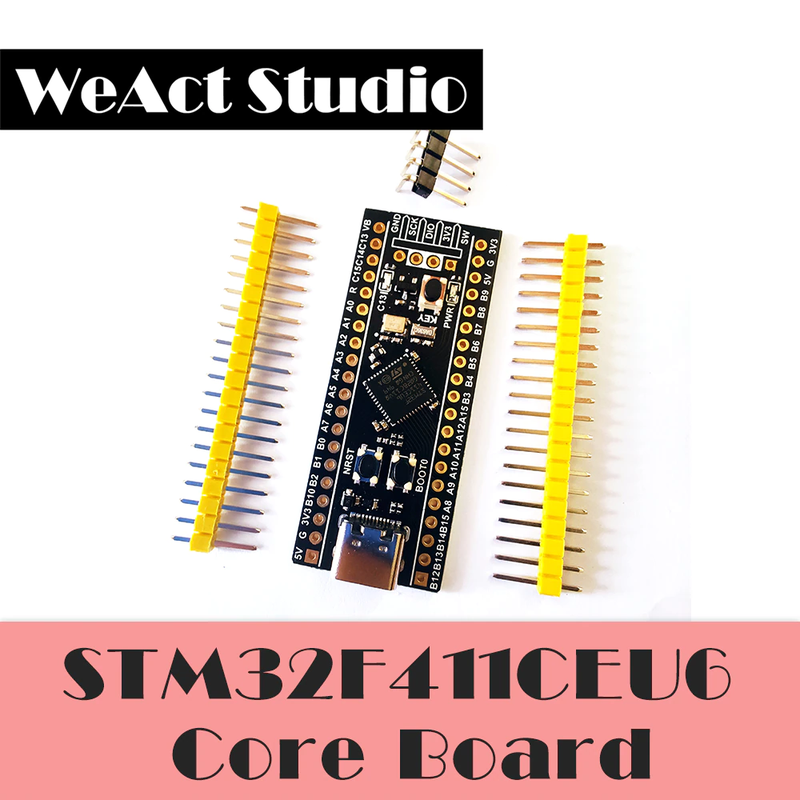

Weact Stm32F411Ceu6 Stm32F4 V3.1 Scheda Di Apprendimento Micropython Pyboard Arduino Blackpill Development 512Kb Flash 128Kb

Dettagli del prodotto

1. STM32F411CEU6 100Mhz, 128KB di RAM,
512KB ROM
2. 25MHZ ad alta velocità oscillatore a cristallo &
32.768khz 6PF a bassa velocità oscillatore a cristallo
3. Gold sinking processo è adottato, senza piombo
Processo è utilizzato, e la disposizione di ago
È placcato in oro, che è più rispettoso dell'ambiente
Amichevole
4. Support per MicroPython di programmazione con
Disponibile MicroPython firmware
5. Support per la programmazione Arduino sviluppo
6. Support di programmazione in linguaggio C di sviluppo
7. Versione V3.0, ci sono 3 pulsanti, tasto di reset,
BOOT0 chiave, chiave utente
8. L' utilizzo delle più recenti originale ST circuito integrato, di alta qualità di vibrazione di cristallo

ARM Cortex M4

Braccio®32-bit Cortex®-M4 CPU con FPU, Adaptive real-time acceleratore (ART Acceleratore) consentendo 0-stato di attesa di esecuzione da memoria Flash, frequenza fino a 100 MHz, unità di protezione della memoria, 125 DMIPS/1.25 DMIPS/MHz (Dhrystone 2.1), e le istruzioni di DSP

Di memoria

512 kbyte di memoria Flash
128 kbyte di SRAM

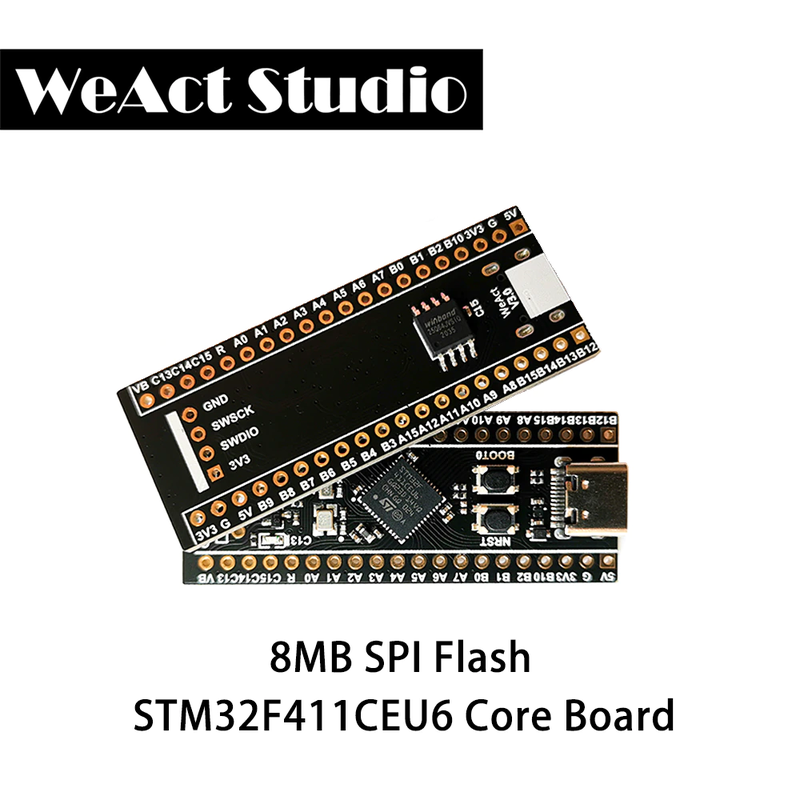

SPI Flash (Opzionale)

Orologio e di Alimentazione

* 3.3V-5V ingresso di alimentazione, 3.3V LDO corrente di uscita massima 100mA
* USB C interfaccia è utilizzato, e un diodo è di serie per evitare che il potere riflusso
* 25MHz 9PF ad alta velocità oscillatore a cristallo
* 32.768K 6PF a bassa velocità oscillatore a cristallo

Interfaccia e la Chiave

* USART x 3, I2C x 3, SPI x 5,USBFS x 1
* ADC x 1(10),I2S x 5,CRC x 1,TIM x 8

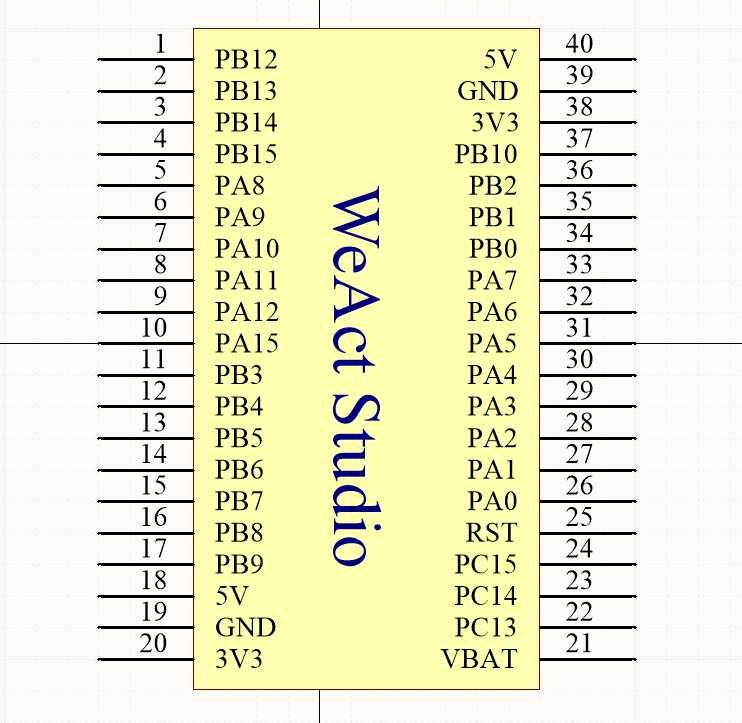

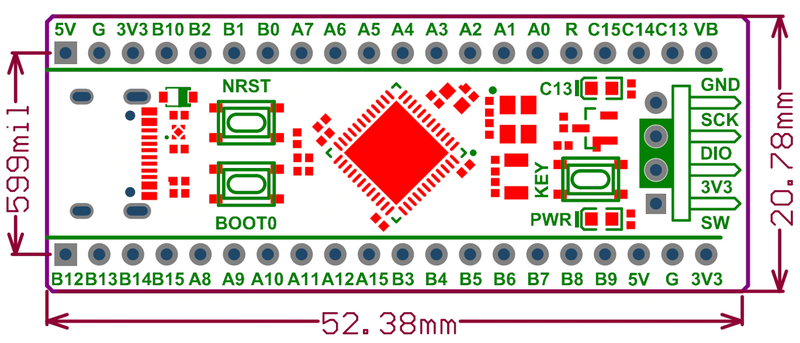

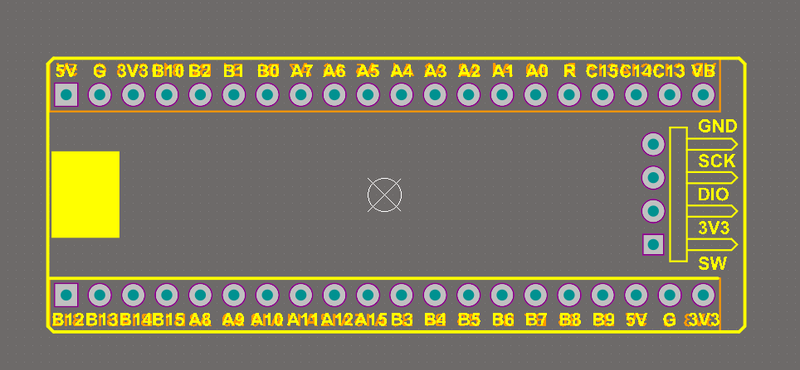

* 20 Spille passo 2.54mm I/O di interfaccia x 2
* 4 Spille 2.54 millimetri passo SW interfaccia di debug x 1
* USB C (Tipo C) interfaccia x 1
* Chiavi utente Chiave (PA0) x 1
* Tasto di Reset NRST x 1
* Boot0 chiave x 1

Design e Qualità

* Adottare processo di saldatura senza piombo, lavandino oro
PCB
* Avvio è impostato premendo un tasto
* Utilizzando di alta qualità oscillatore a cristallo, metallo
Shell, può essere buona vibrazione
* Utilizzare sempre il originale chip di ST

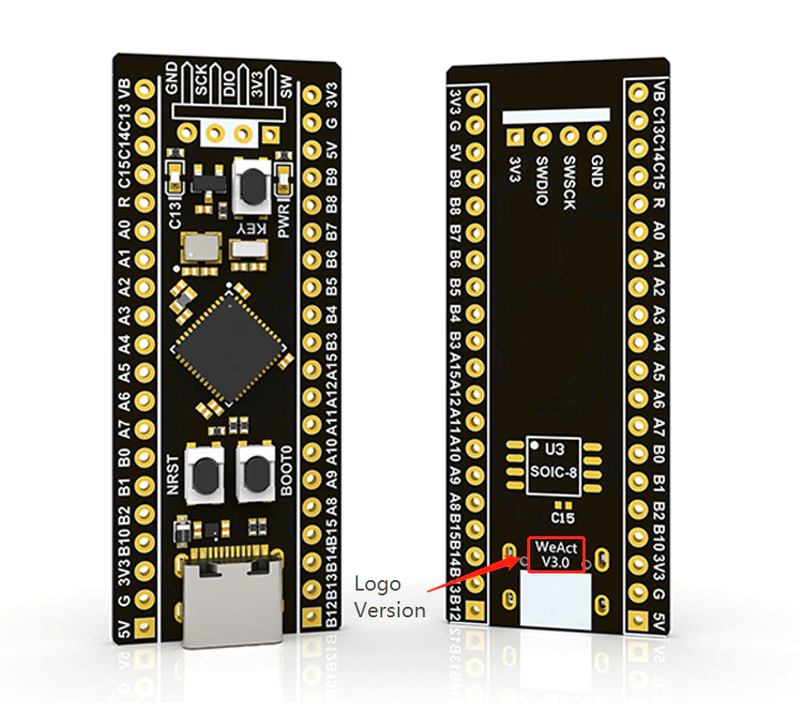

* GitHub regolarmente aggiorna il chipmark utilizzato per
Assicurarsi che si sta comprando nuovi chip

Oggetti di uso/Download Esagonale

Come per entrare ISP (porta seriale/USB di download)
* Metodo di 1:
Presse Boot0 e NRST allo stesso tempo e
Rilascio NRST. Dopo 0.5s, rilasciare Boot0 e
Entrare in modalità ISP
* Metodo di 2:
In stato di spegnimento, premere il tasto Boot0, power on,
Attendere per 0.5s, rilasciare per entrare in modalità ISP
* Porta seriale download: utilizzare USB per porta seriale per collegare il bordo di centro PA9,PA10 può essere, non utilizzare potere porta di alimentazione USB
* USB di download: utilizzare il cavo dati per collegare al computer, se non vi è alcun problema di identificazione, Il chip può essere adeguatamente riscaldata (25 °C +), poi ri-entrare in modalità ISP

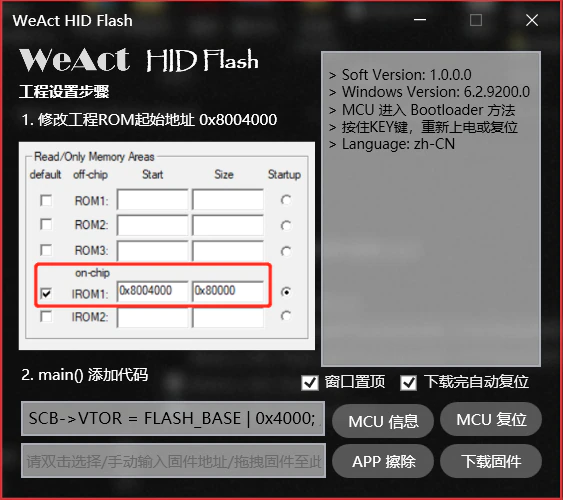

* STM32CubeProg, Weact Studio Strumento di Download (vedi Github/WeActTC/MiniSTM32F4x1/Soft/)
