V11.70 Xgecu Tl866Ii Plus Supporto Programmatore Universale Usb 17225 Ic Spi Flash Nand Eeprom Mcu Pic Avr Sostituisci Tl866A Tl866Cs

Descrizione:

XGecu TL866II Plus Programmatore USB di Sostegno 15000 + IC SPI NAND Flash EEPROM 8051 MCU PIC AVR GAL

TL866II PIÙ IL programmatore è il miglioramento del tenore di TL866CS/UN programmatore, la differenza è molto più alta velocità di programmazione (fino a 2x) di alta-capacità di ricordi. Supporta la modalità di multiprogrammazione (fino a quattro). Ben progettato a buon mercato professionale programmatore, La Produzione di alta-densità tecnologia SMD, un unico interfaccia utente, facile da usare, completamente funzionale, affidabile programma in esecuzione di applicazioni software, ultra-piccolo codice-corre più veloce, supporta bilingue (Inglese e Cinese), E 'in grado di identificare automaticamente il sistema operativo per installare ed eseguire sotto WIN 2000/WIN XP/WIN 2003/WIN 2008/WIN VISTA /WIN7/WIN8/WIN10 (32BIit/64Bit).

TL866II Plus VS Vecchia Versione

I vantaggi Eccezionali di TL866II programmatore
1. Support contemporaneamente masterizzare con 4 Programmatori ogni computer
2. Il Volume Minimo e il più basso Consumo di energia e non Si Sentono tutto il Calore nel Processo.
3. Tutti i chip di non hanno bisogno di alimentazione esterna, il basso consumo di energia del suo proprio al fine di garantire che la porta USB in grado di fornire energia sufficiente.
4. Best interno 40 pin sopra protezione di tensione, il più forte VCC/VPP 4-livello di protezione da sovracorrente. Il corto-circuito di non ripristinare il PC.
5. Vasta gamma di chip di 15000 + supporto, il supporto per la porta seriale e parallela serie 40/44/48PIN grande capacità di FLASH


6. Unique seriale ICSP interfaccia. Sostenere il download di serie e parallelo ad alta velocità ad alta tensione di programmazione. Nota: TL866CS non supporta ICSP
7. Test CMOS4000 74/54 serie circuito integrato. Può essere che si trova nel circuito porta errore.
8. Il circuito integrato auto numero di serie è il più completo e pratico.
9. Circuito integrato originale encryptionoperation su microcontrollore AVR con interno RC Calibrazione byte. Il Decifrare software non può essere eseguito direttamente su un altro lo stesso tipo di chip.
Supporta un'ampia gamma di chip

15000 + dispositivi supportati da centinaia di produttori di da 7.05 versione di SW (Mar. 1th, 2018).
NAND FLASH: Samsung K9xxx, SK Hynix (ex Hynix) HY27xxx, H27xxx, Micron MT29Fxxx, NANDxxx, Spansion S34xxx, NAND Toshiba TH58NVGxxx.
Di serie NAND FLASH: Micron MT29Fxxx.
Flash seriale: standard SPI, ad alte prestazioni Dual I/O SPI e Quad I/O SPI (25Bxxx, 25Dxxx, 25Fxxx, 25Lxxx, 25Pxxx, 25Qxxx, 25Sxxx, 25Txxx, 25Uxxx, 25Vxxx, 25Wxxx, 25Xxxx, 26Vxxx, 45PExx, MX26Lxxx ).DataFlash (AT45Dxxx, AT26Dxxx)
Parallela NOR Flash: 28Fxxx, 29Cxxx, 29Fxxx, 29BVxxx, 29LVxxx, 29Wxxx, 49Fxxx serie, Samsung'sK8Pxxxx, K8Dxxxx serie,...
EPROM: NMOS/CMOS, 27xxx e 27Cxxx serie
EEPROM: NMOS/CMOS, 28xxx, 28Cxxx, 27EExxx serie,
Di serie E(E)PROM: 24XXX,25XXX serie,
Microcontrollori MCS51 serie: 89Cxxx, 89Sxxx, 89EXXX,89VXX
Microcontrollori Atmel AVR 8bit/16bit: AT90Sxxxx, ATtiny, ATmega serie
Microcontrollori Microchip PICmicro: PIC10xxx, PIC12xxx, PIC16xxx, PIC18xxx serie
GAL programmazione del dispositivo logico Programmabile e SRAM test
I.C. Tester: TTL tipo: 54,74 S/LS/ALS/H/HC/HCT serie; CMOS tipo: 4000, 4500 di serie;
RAM statica: 6116 ..

Programmazione Ad alta Velocità
Questo programmatore ha Built-in MCU ad alte prestazioni e ad alta capacità di interfaccia USB a la comunicazione velocità di 12Mbps di essere in linea con (Per ogni chip) ben progettato di algoritmo di programmazione e USB ad alta velocità di comunicazione. Può essere uno dei più veloci di sviluppo integrato programmatori, la velocità è stata soddisfatte le esigenze di piccole quantità di produzione efficiente.
Unico ultra-basso consumo di energia

Tutto il programmatore è dotato di ultra-chip a bassa potenza ed è arredato con energia elettrica tramite USB interfaccia. È la prima completa programmatore per programmare tutti i chip senza un alimentatore esterno. Il loro proprio potere il consumo di energia è inferiore a 20mA (si tratta di 7mA quando il programmatore non è di programmazione, indicatore di potere del LED uso più grande di energia elettrica, 5mA ciascuno) E il tasso di perdita di potenza di Programmazione è meno di 20% in modo che il programmatore può fornire l'alta VCC VPP di programmazione corrente elettrica. Chip programmabile può essere fornito con abbastanza potenza di programmazione (la più grande potenza di programmazione di uscita è 2 watt che è impossibile per un chip per utilizzare 2 watt di potenza di programmazione). E a malapena sentire il calore del programmatore dopo ad esempio lungo lavoro continuo.
Facilmente portatile prestazioni
Questo è uno dei più piccoli prodotti in tutto il mondo e le dimensioni sono 10CM * 6CM * 2.5 CENTIMETRI (è piccolo come una patente di guida). In aggiunta, non c' è bisogno di portare con un alimentatore esterno a causa della sua ultra-bassa potenza che rende più portatile.
Programmazione programmabile di potenza di alimentazione


VPP e VCC tensioni di programmazione sono programma controllato in modo indipendente:VCC programmabile è da 1.8V a 6.5V; VPP è da 1.8V a 18V.La fluttuazione di potenza di alimentazione è minore a causa del multi-stage filtro LC.
Best sovratensione, protezione da sovracorrente
VCC, VPP alimentazione del Programmatore è arredata con il Grado indipendente 3 di protezione da sovracorrente e la protezione di automaticamente taglio l'alimentazione elettrica. Ogni pin di 40-pin presa di programmazione ha VPP protezione contro le sovratensioni. Si può prevenire efficacemente da mettere un circuito integrato nel posto sbagliato o corto circuito a causa di altra ragione. In questo caso di programmazione, si può anche smettere di VPP ad alta tensione di venire di nuovo al interno del programmatore e danneggiare il dispositivo. Davvero di fare in modo che il programmatore non sarà danneggiato quando non vi è alcuna peggiore-caso di corto circuito. Allo stesso tempo, il programmato chip può essere in modo efficiente protetto.
Questo programmatore sarà tagliare la potenza di programmazione di alimentazione VPP e VCC all'interno 100us e inviare il messaggio a la programma di applicazione quando c' è corto circuito. Il programmatore e PC sarà non essere ripristinato quando c' è corto circuito a causa della multilivello protezione da sovracorrente.

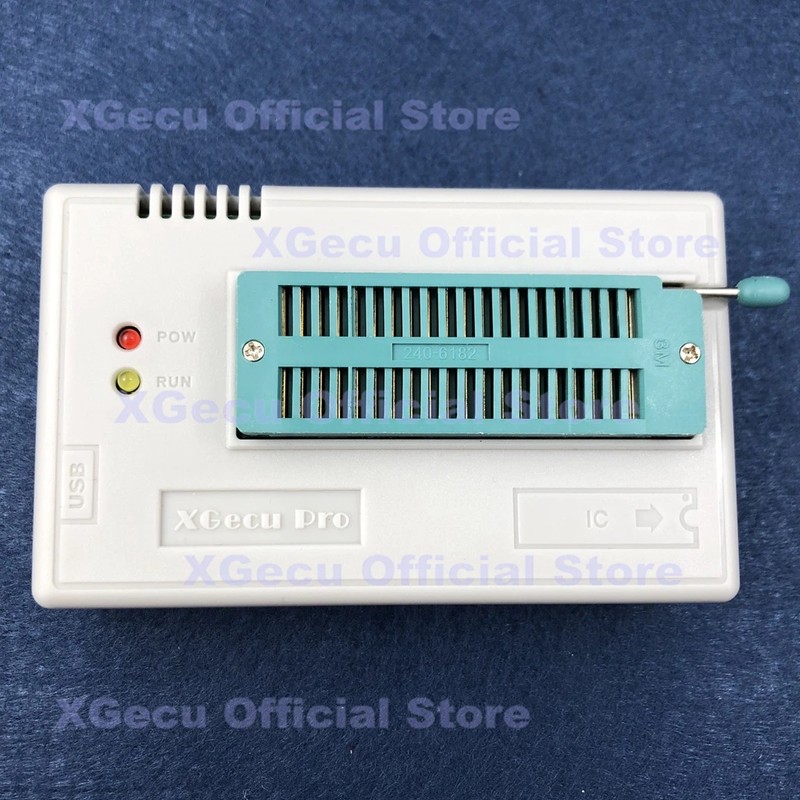

40PIN universale del perno
Esso è il più versatile pin tra 40PIN quasi-universale pins. Non c' è bisogno di spostare o ruotare attorno al chip durante la programmazione, solo congruously mettere il chip in avanti e la direzione maniglia del programmatore è il PIN1 posto. Il suo design si accorda con il comune di funzionamento abitudine di utente.
La Funzione di aggiornamento
Questo programmatore è dotato di Funzione di aggiornamento del built-in programma firmware hardware che può fare in modo che il vostro il flash del firmware e software applicativo delle programmatore può essere tempestivamente aggiornati. È possibile completare il programma di aggiornamento scaricando il potenziamento attraverso il sito web del produttore.
Secondo la funzione di sviluppo di chip di numero di serie
Questo programmatore ha una varietà di funzioni di numerazione automatica che sono comunemente utilizzati. È possibile ottenere qualsiasi numero di serie attraverso DLL libreria di Collegamento Dinamico Biblioteche utilizzando il algoritmo personalizzato. Nella produzione di massa, la funzione permette ad ogni chip per produrre un solo identificare le informazioni che possono essere crittografati dal algoritmo personalizzato. In modo da poter efficacemente proteggere i vostri diritti come un cliente.

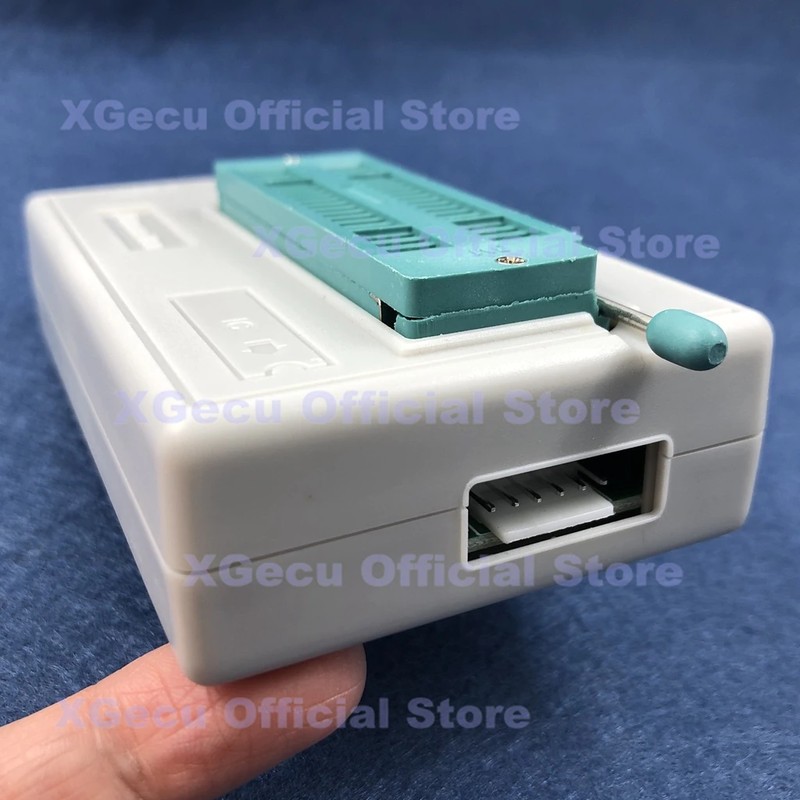

Unico universale interfaccia ICSP programmazione seriale
Questo TL866ll Plus programmatore in grado di programmare attraverso il 40-PIN presa di corrente universale e viene fornito con un seriale ICSP porta di programmazione. Per un po 'in-circuito seriale programmabile chip, è possibile programmare MCU scegliendo porta ICSP. È possibile ottenere il chiaro schema di istruzioni nel software di programmazione per il porto ICSP metodo di cablaggio. Vale a dire, è possibile direttamente programma e aggiornare il chip saldato sulla scheda.
Nota: Ora ICSP può in-circuit programma seriale ATMEL89S51, ATMEL89S52, AT45DBxxx, tutta una serie di AVR ATMEGAxxx, MICROCHIP PIC10Fxxx 12Fxxx 16Fxxx 18Fxxx, così come una completa di serie di SYNCMOS SM59Dxx SM59Rxx. La varietà di microcontrollore che possono essere supportati in-circuit di programmazione sarà continuamente aumentato in futuro. Sei fili di questo programmatore ICSP, ad eccezione di un filo di terra, altri fili led full funzionale I2C, SPI e UART seriale filo principale, essere adatto per tutti i tipi di comunicazione seriale. In aggiunta, ogni filo In grado di fornire VCC, VPP o GND con di alta corrente.
54/74F/LS/HC CMOS4000 serie IC test funzionali
Questo è il primo sviluppo programmatore per testare la logica del circuito integrato comune e questo test può essere che si trova il errori di logica circuito porta, così come prova di ogni possibile combinazioni di ingresso del circuito integrato.

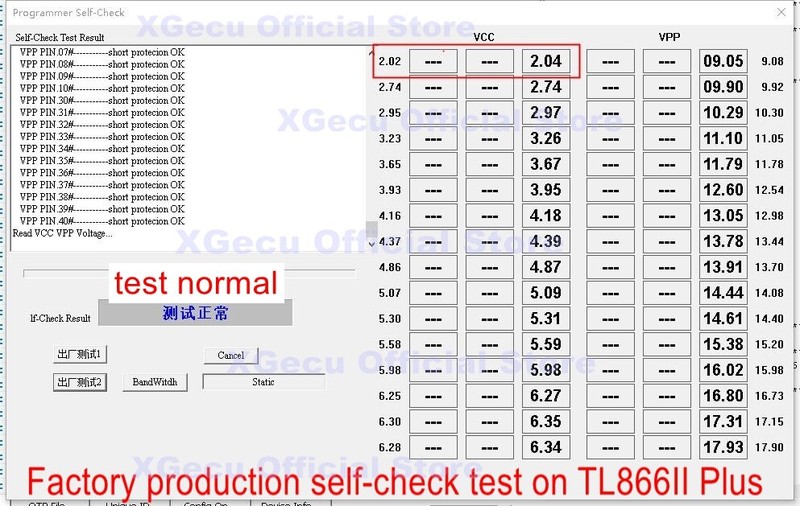

Programmatore funzione di auto-test
Questo programmatore può testare se stessa su ogni pin di VPP, VCC, GND e I/O informazioni, allo stesso tempo, si può eseguire un all'interno test di corto circuito su VPP, VCC corrente.
AVR microcontroller one-to-one di crittografia morbido
AVR microcontrollore ha un RC Calibrazione (calibrare byte). Solo una delle decine di chip può avere lo stesso valore byte e non può essere modificato. Microcontrollore software in grado di leggere questo valore e determinare se il codice è utilizzato da altri chip. Attraverso algoritmo di crittografia personalizzato, si può smettere di coloro che decifrare chips con secondi fini da direttamente utilizzando. L'algoritmo di crittografia è così complessa che non è facile da decifrare. Ma, a proposito di "crittografia", c' è un problema per gli sviluppatori-ogni chip è diverso-it è impossibile calcolare manualmente uno per un e, rispettivamente, compilare il codice sorgente se l'algoritmo è complesso. Questo programmatore può leggere automaticamente in RC byte prima di programmazione. Lo sviluppatore può ottenere il valore del chip byte in funzione la DLL dinamico e quindi di calcolare automaticamente la dati crittografati in base alla richiesta e metterlo nella memoria, il completamento di produzione di massa in modo efficiente. (UNA dettagliata criptato esempio del ATMEGA8 nel pacchetto di installazione è disponibile per riferimento)
Interfaccia utente unificata e conveniente
L'interfaccia utente è ben progettato e è in completo accordo con l'abitudine di funzionamento Finestre serie di software. Built-in formato binario editer è paragonabile a puro software di editing professionale. È possibile leggere direttamente, scrivere e modificare i file come ad esempio in formato BIN, HEX formato, formato JED e così via. In aggiunta, si ha la modalità progetto completo e pratico che rende la produzione di massa più conveniente e più sicuro.

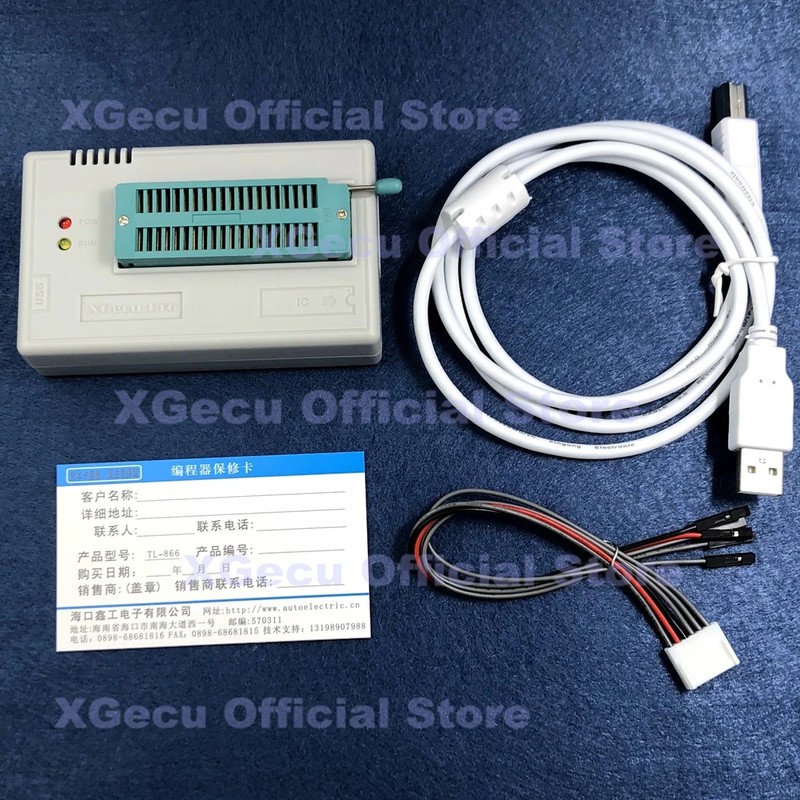

Cornici E Articoli Da Esposizione comprende:

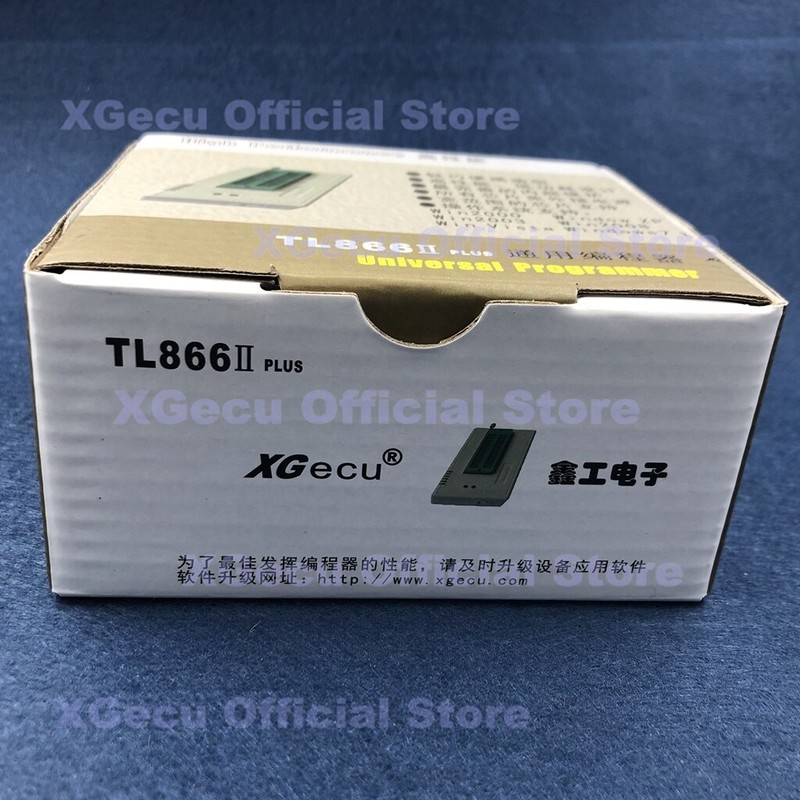

Pc uno TL866II Plus Programmatore

Un pc via cavo USB

Un pcs ICSP cavo

Un pc Scheda di Garanzia

Si prega di notare: non includere CD, è possibile scaricare i documenti su sito ufficiale:

Www.xgecu.com/EN
