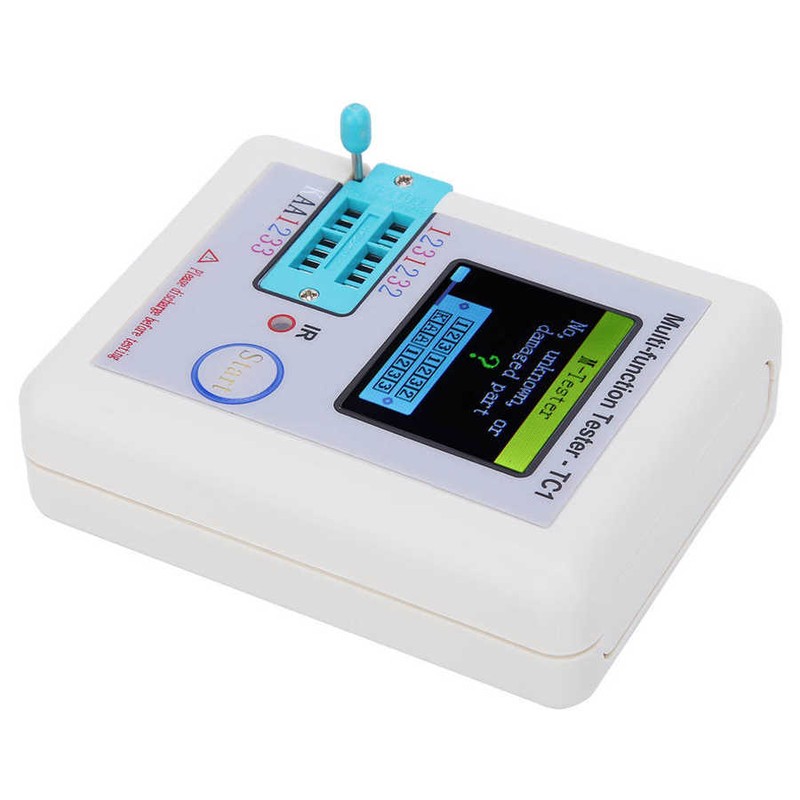

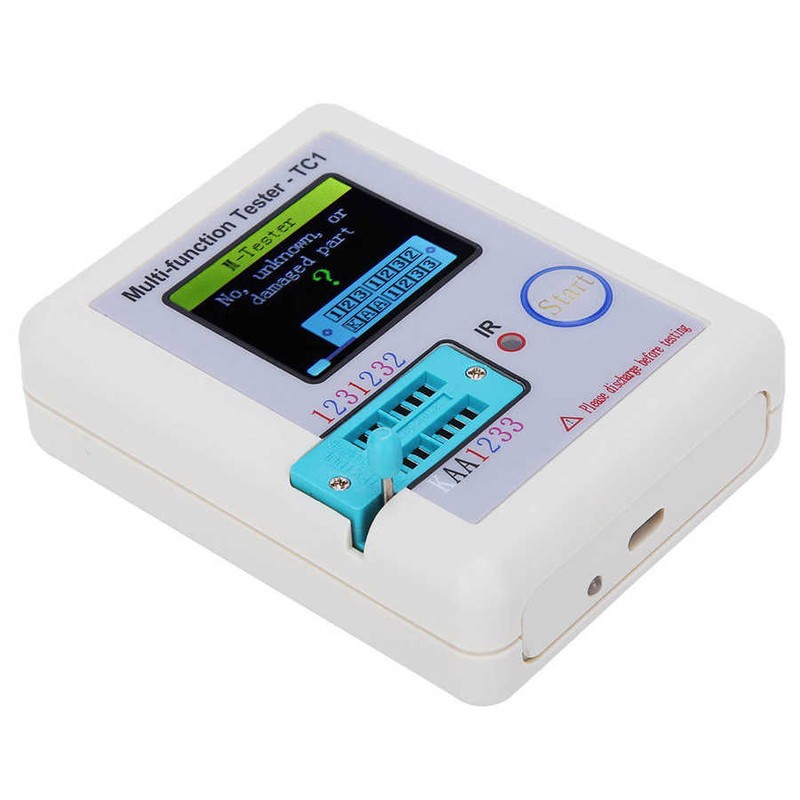

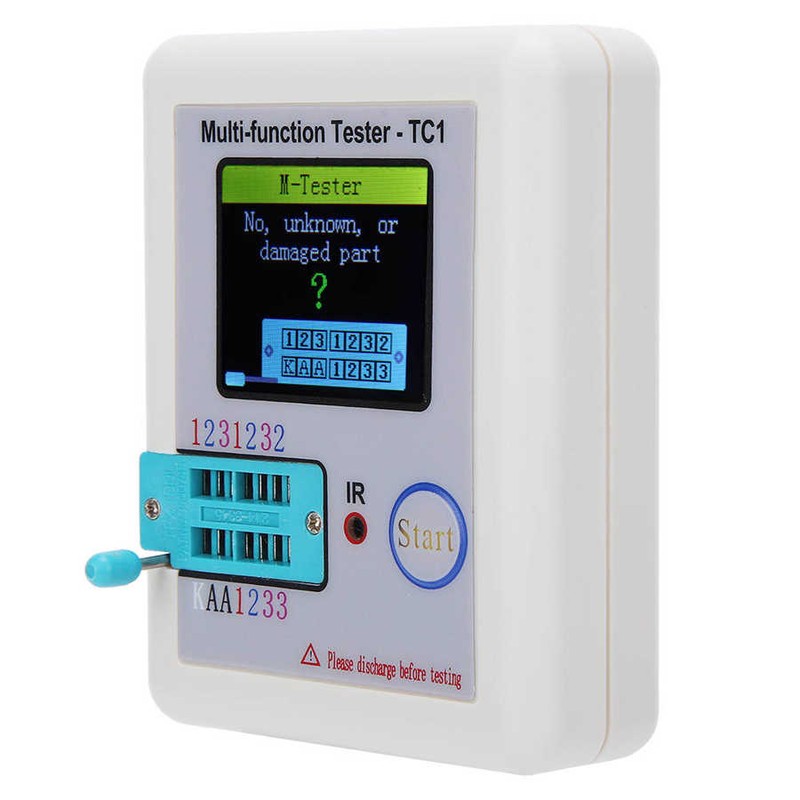

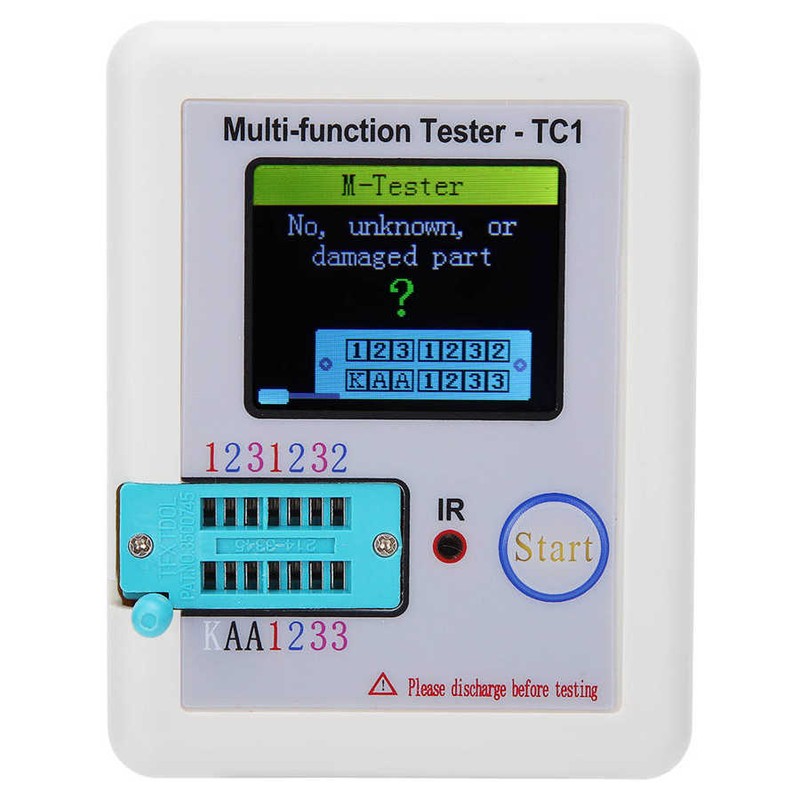

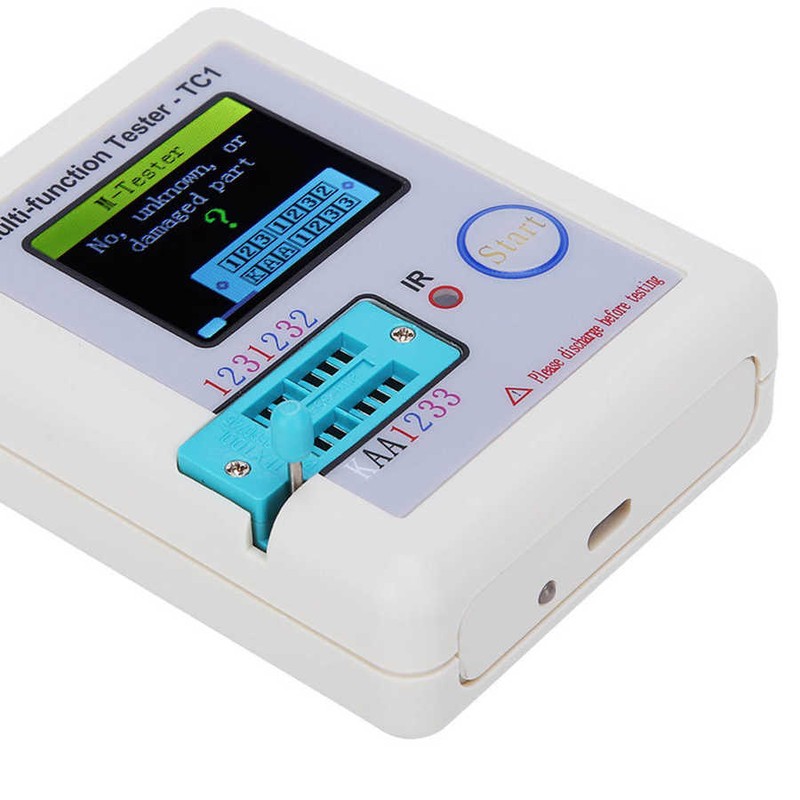

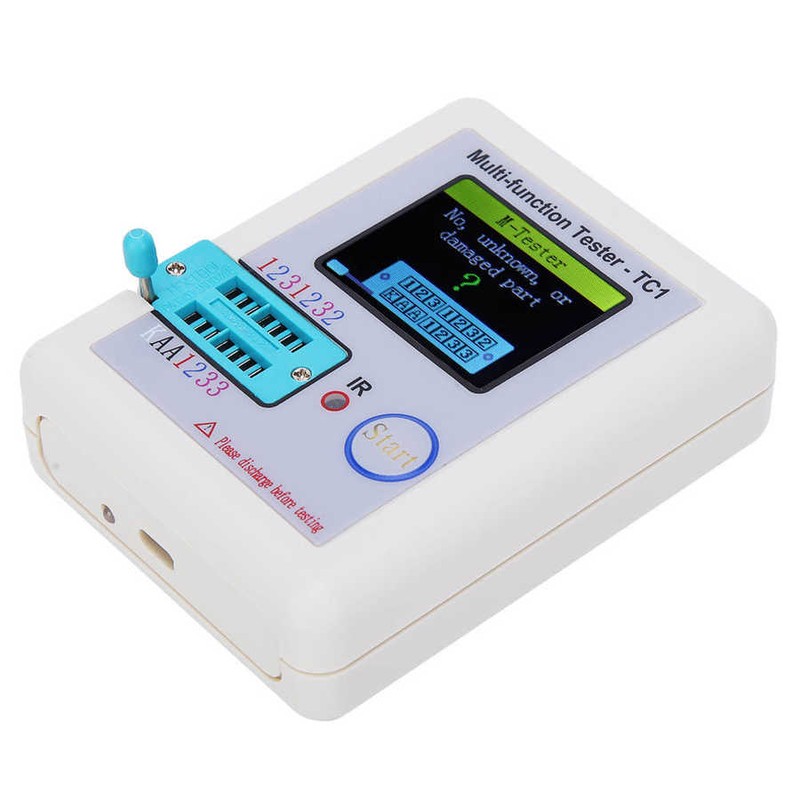

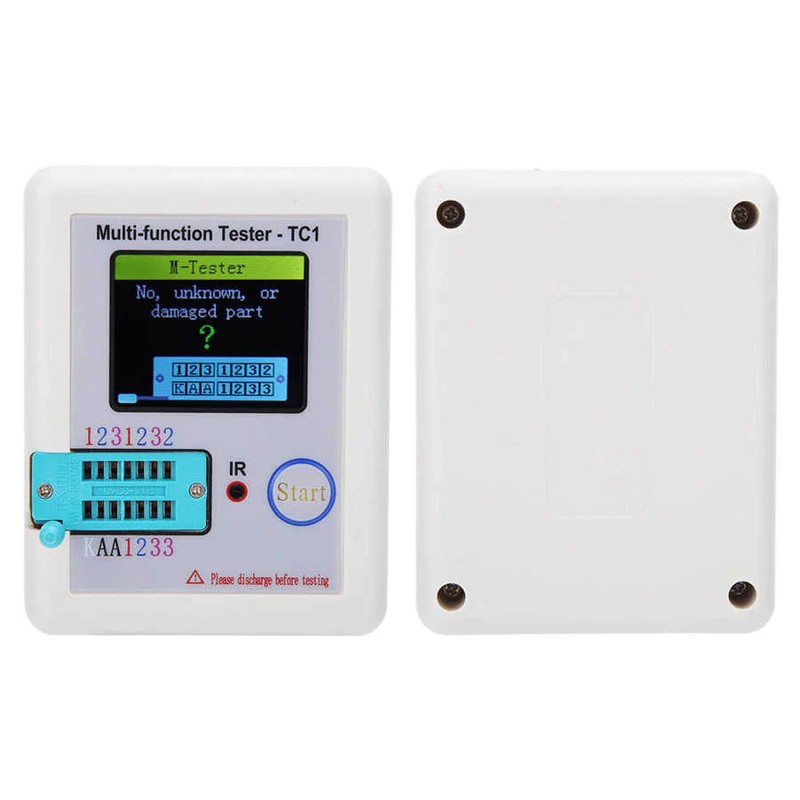

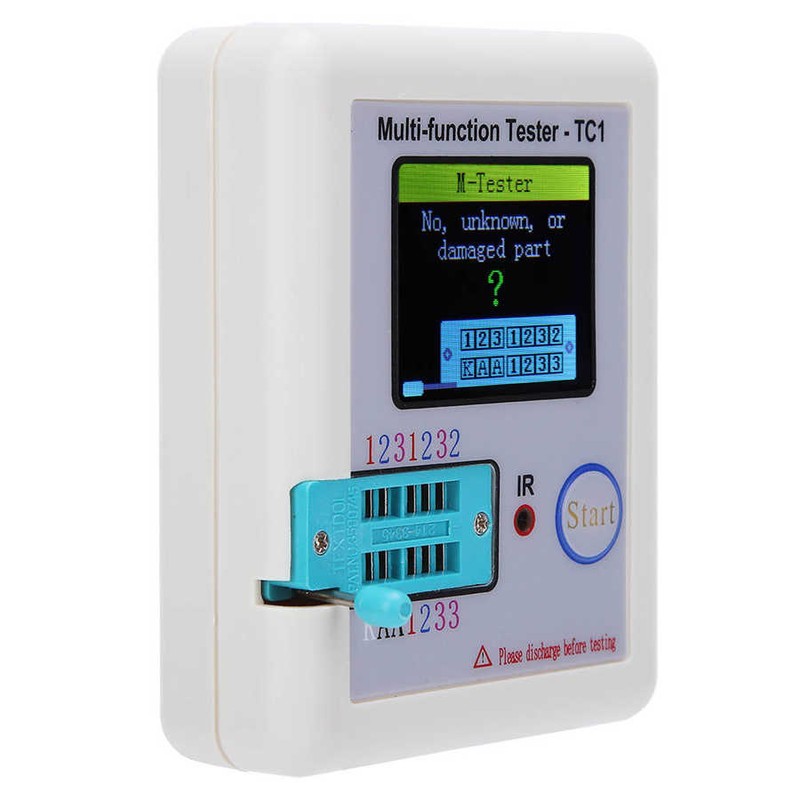

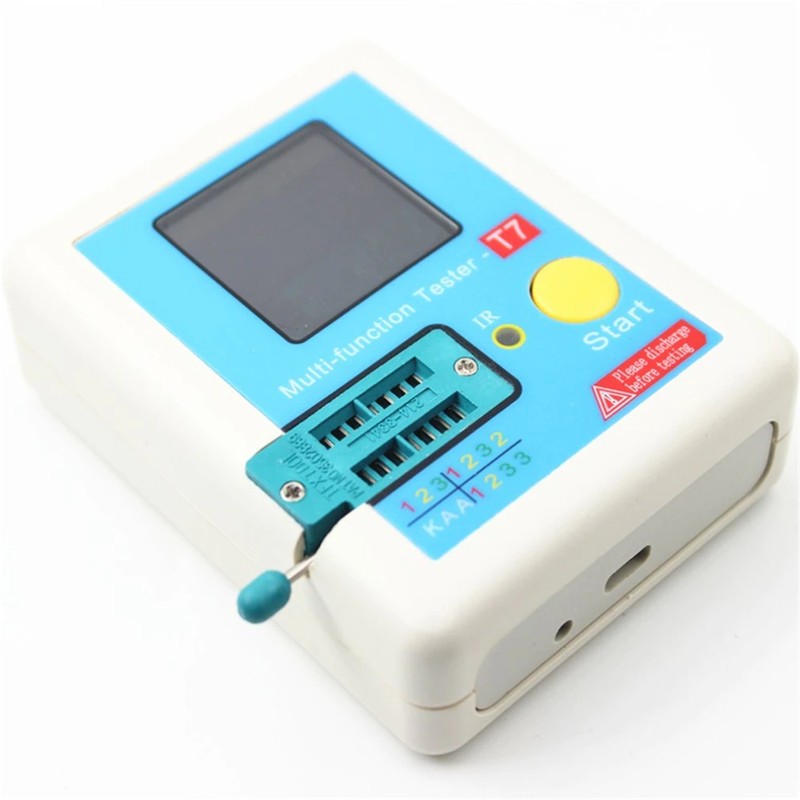

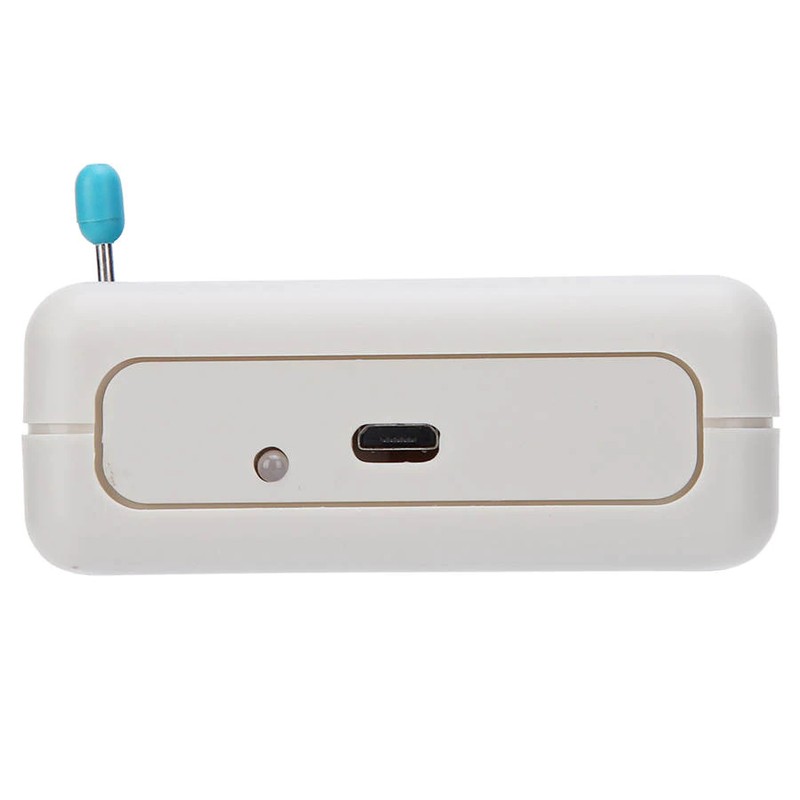

Lcr-Tc1 Transistor Tester Multimetro Tft Display Lcd Esr Diodo Triodo Capacità Resistore Tester Npn Pnp Mosfet Multimetro
- 140 recensioni
- 179 Venduto
USD $17.91IVA Inclusa
Solo per drop shipping e all'ingrosso
Come pagare?
- Spedito in 24 ore tramite spedizione veloce.
- Consegna stimata da 5 a 9 giorni lavorativi.

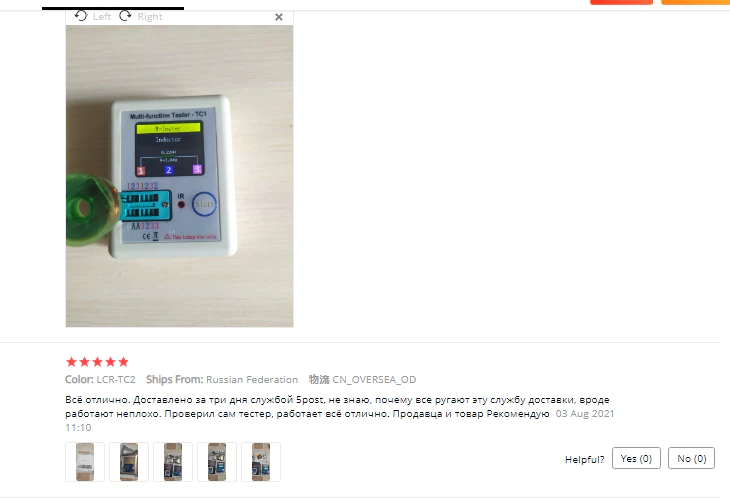

Recensioni dei clienti
*Nota: alcune recensioni sono state elaborate da Google Translate!Numero modello: LCR-TC1
is_customized: sì
Certificazione: nessuna
Funzione 1: Transistor Tester
Funzione 2: tester a transistor multifunzione
Funzione 3: Visualizza tester a transistor schermo
Funzione 4: Tester transistor di diodi
Funzione 5: misuratore di capacità
Modname = ckeditor

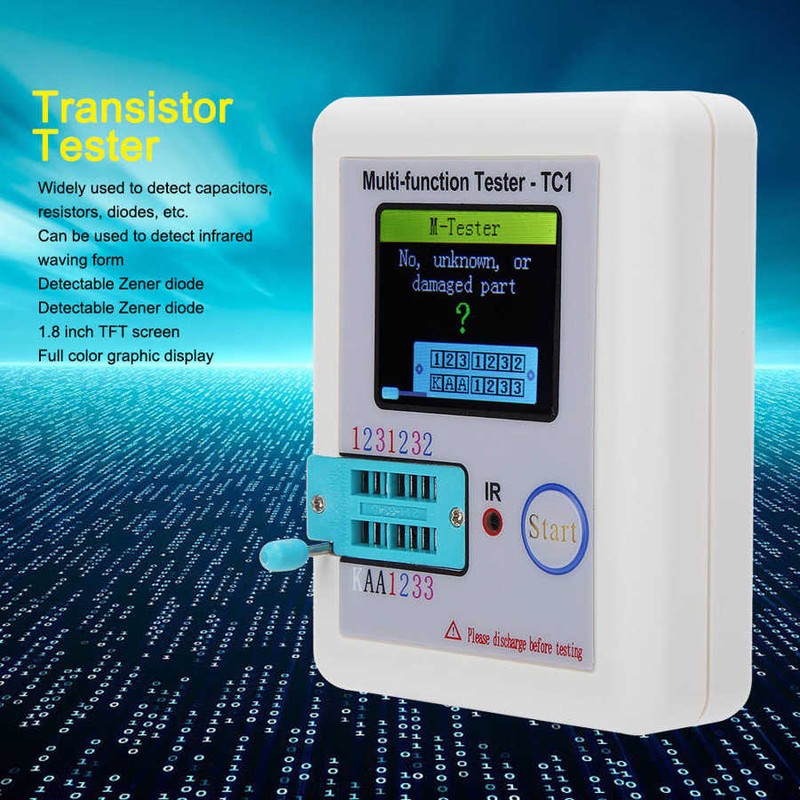

Caratteristica:
1. Ampiamente utilizzato per rilevare NPN e PNP transistor, condensatori, resistenze, diodi, transistor, n‑channels e triangoli e le batterie.
2. Può essere utilizzato per rilevare a raggi infrarossi sventolando forma, Zener diodo può essere rilevato, con funzione di self‑calibration.
3. Adopt 1.8in schermo TFT, full‑color grafico dello schermo di visualizzazione, più conveniente di lettura.
4. Con 4000mAh batteria ricaricabile, batteria a lunga durata, facile da usare.
5. Utilizzando materiali di alta qualità, forte e durevole, ha una lunga durata di vita
Specifica:
Tipo dell'articolo: Transistor Tester
Materiale del prodotto: ABS
Caratteristiche: Utilizzato per rilevare NPN e PNP transistor, condensatori, resistenze, diodi, triodi, mosfet a canale N e P-channel, Igbt, JFETs, triodi e le batterie. Si può anche essere utilizzato per rilevare a raggi infrarossi agitando forme.
Display: 1.8in TFT schermo
Diodo Gamma: 4.5V
Diodo Zener: Transistor Area di Rilevamento: 0.01-4.5V
Diodo Zener Area di Rilevamento: 0.01-30V
Capacità: 25pF-100mF
Resistenza: 0.01-50MΩ
Induttanza: 0.01mH-20H
Batteria: 0.1-4.5V 4000mAh
Modalità di alimentazione: Batteria Al Litio Ricaricabile

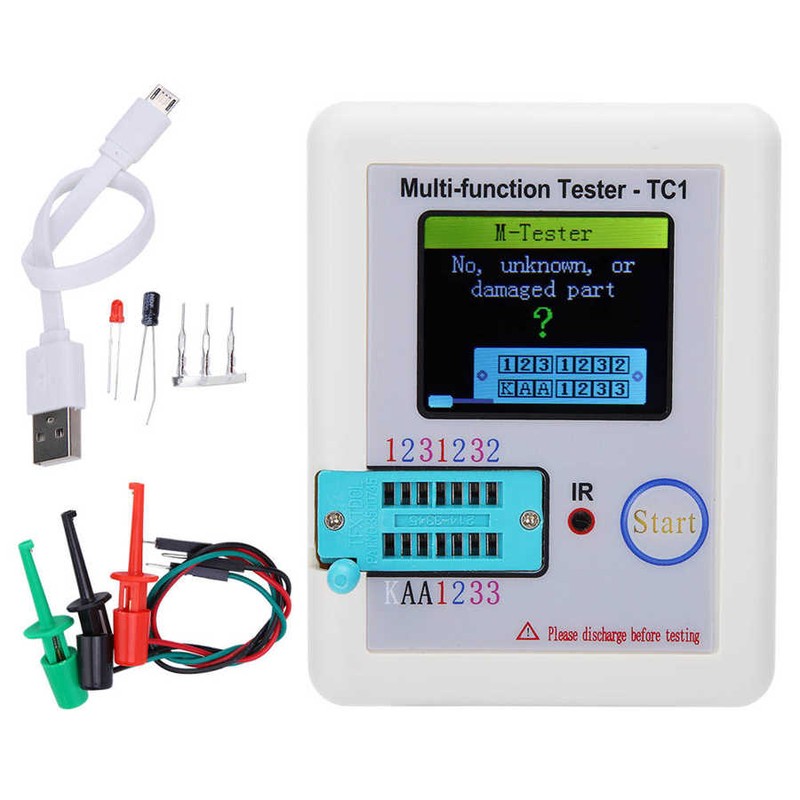

Cornici E Articoli Da Esposizione Lista:

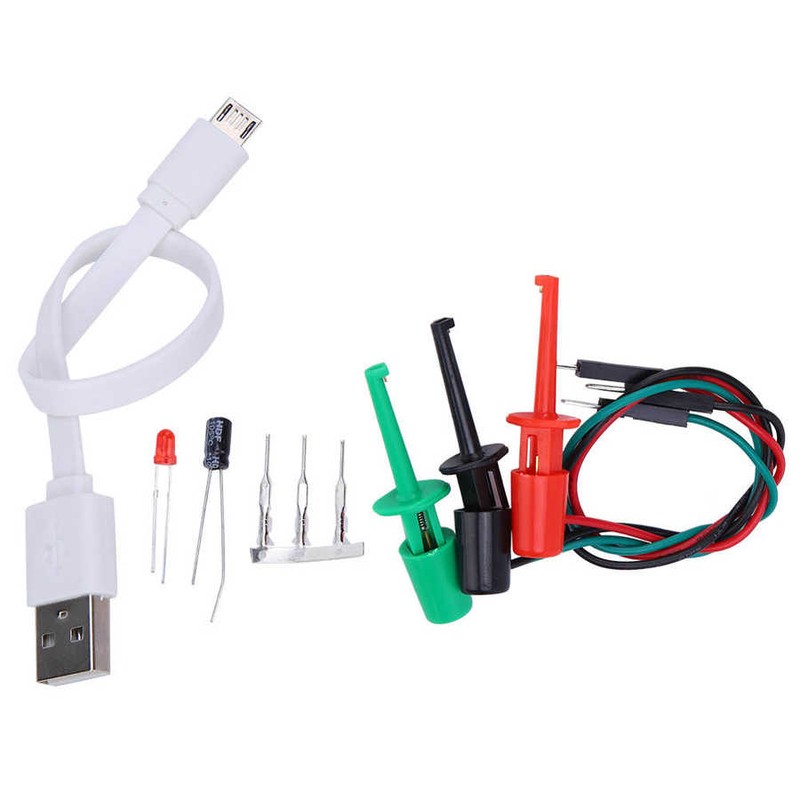

1 x Transistor Tester
3 x Sonda
1 x Accessorio Cornici E Articoli Da Esposizione (Cavo Dati + 3 Accessori)

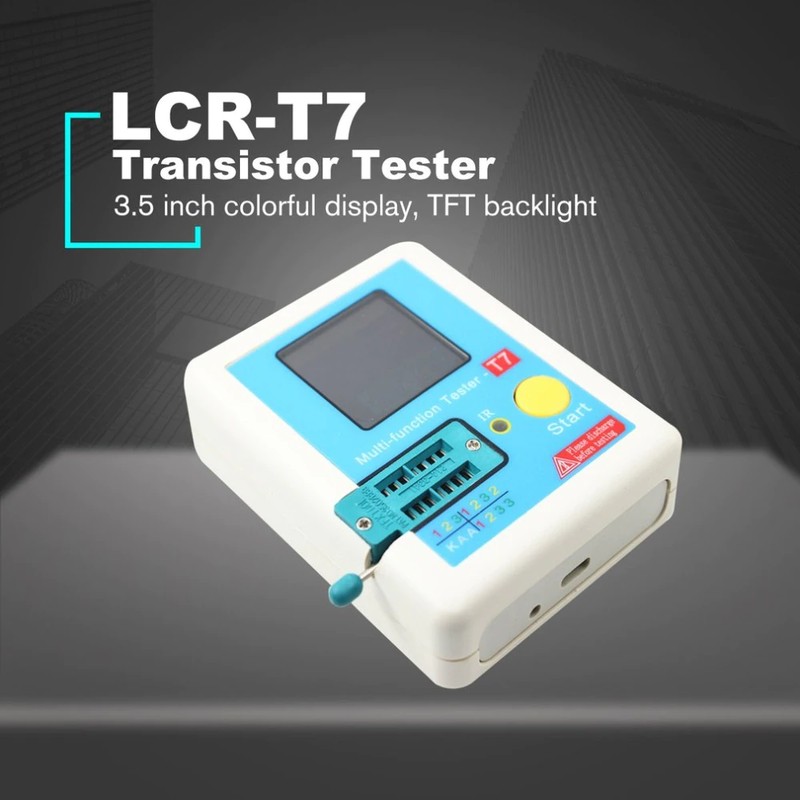

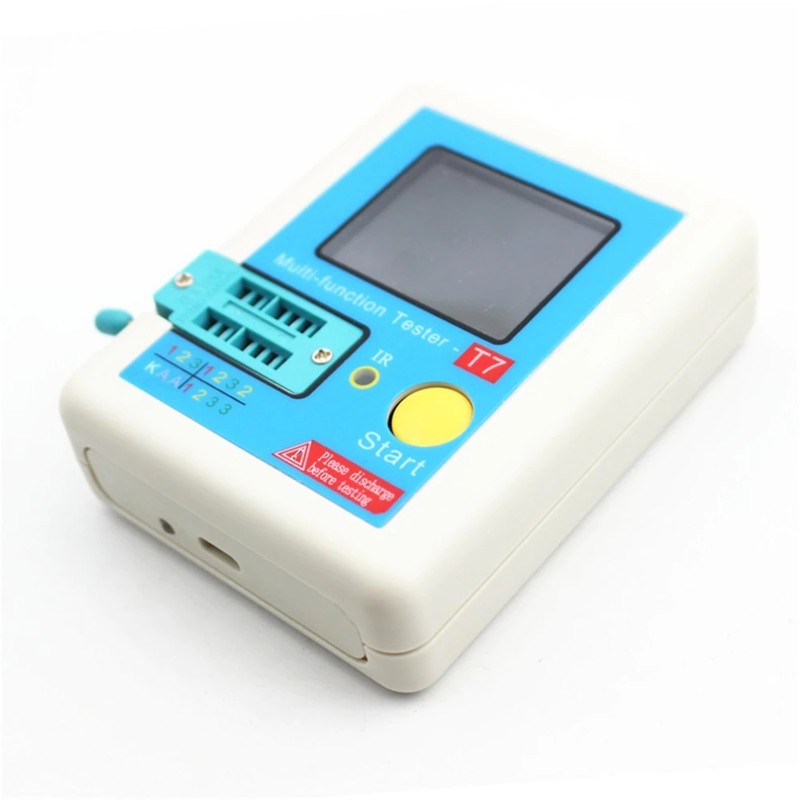

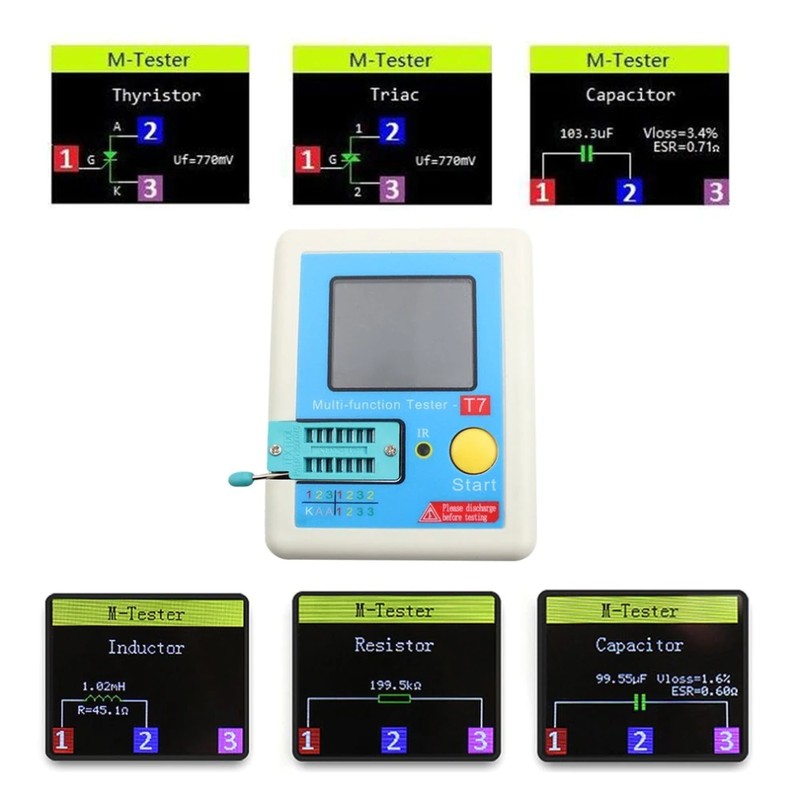

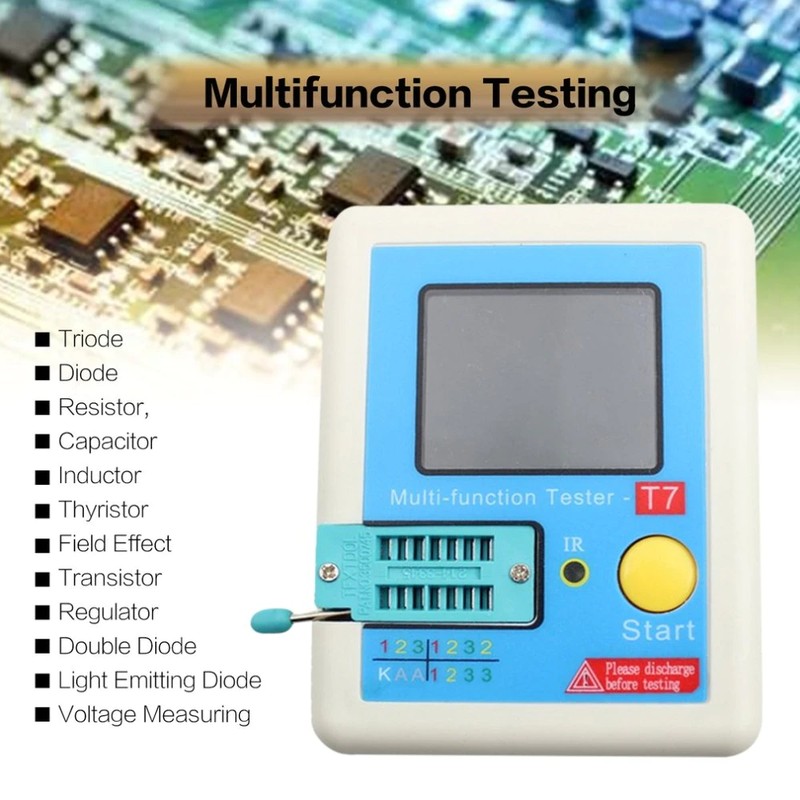

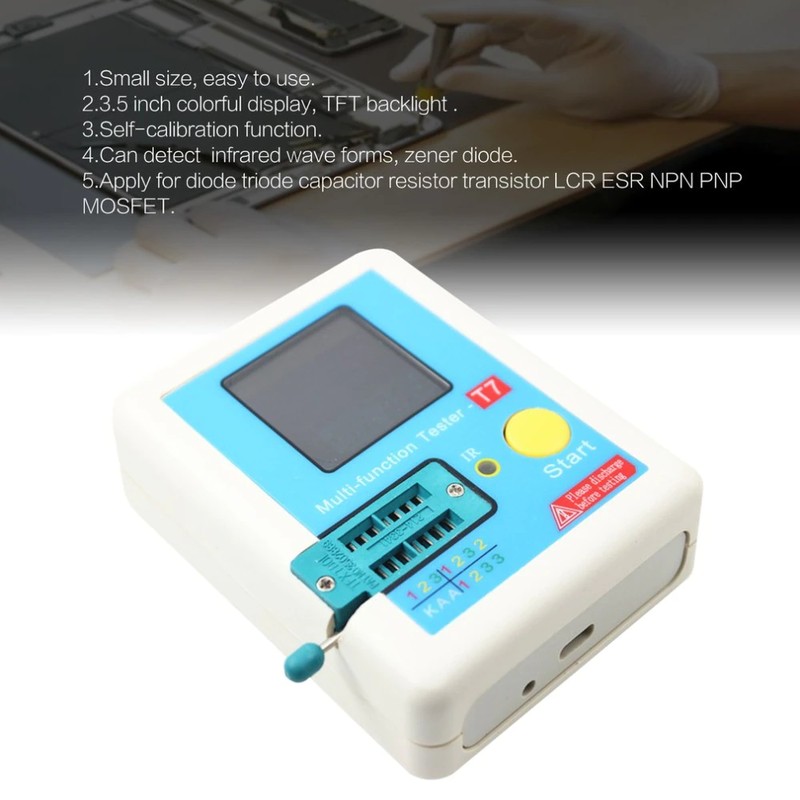

Caratteristiche:
1.Small dimensioni, facile da usare.
2.3.5 pollici display a colori, TFT retroilluminazione.
3. Funzione di auto-calibrazione.
4. In grado di rilevare a raggi infrarossi forme d'onda, diodo zener.
5.Apply per diodo triodo condensatore del resistore ESR transistor LCR NPN PNP MOSFET.
Descrizioni:
1.This è un TFT display grafico Multifunzione Transistor Tester.
2. Ampiamente utilizzato per rilevare NPN e PNP transistor, condensatore, resistenza, diodo, triodo, A canale N e P-channel MOSFET, IGBT, JFET, triac e la batteria, ecc.
Specifiche tecniche:
Display: schermo TFT da 3.5 pollici
Diodo Gamma: < 4.5V
Transistor rilevare area: 0.01-4.5V
Diodo Zener Rilevare Area: 0.01-30V
Triac Gamma: IGT < 6mA
Capacità: 25pF-100mF
Resistenza: 0.01-50MΩ
Induttanza: 0.01mH-20H
Batteria: 0.1-4.5V
Modalità di alimentazione: Batteria Al Litio Ricaricabile
Cornici E Articoli Da Esposizione Incluso:
1 x Transistor Tester

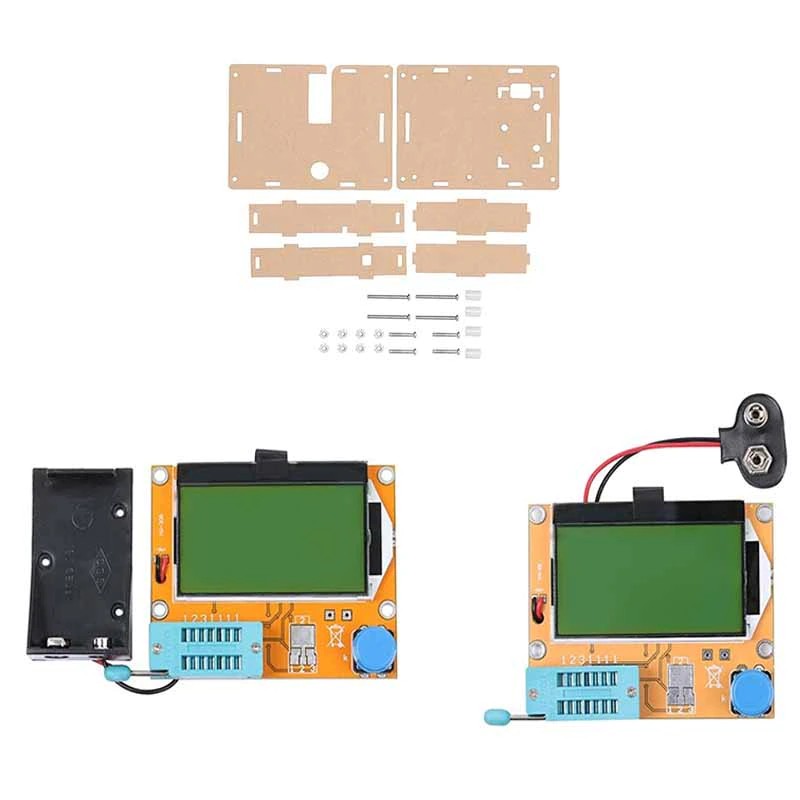

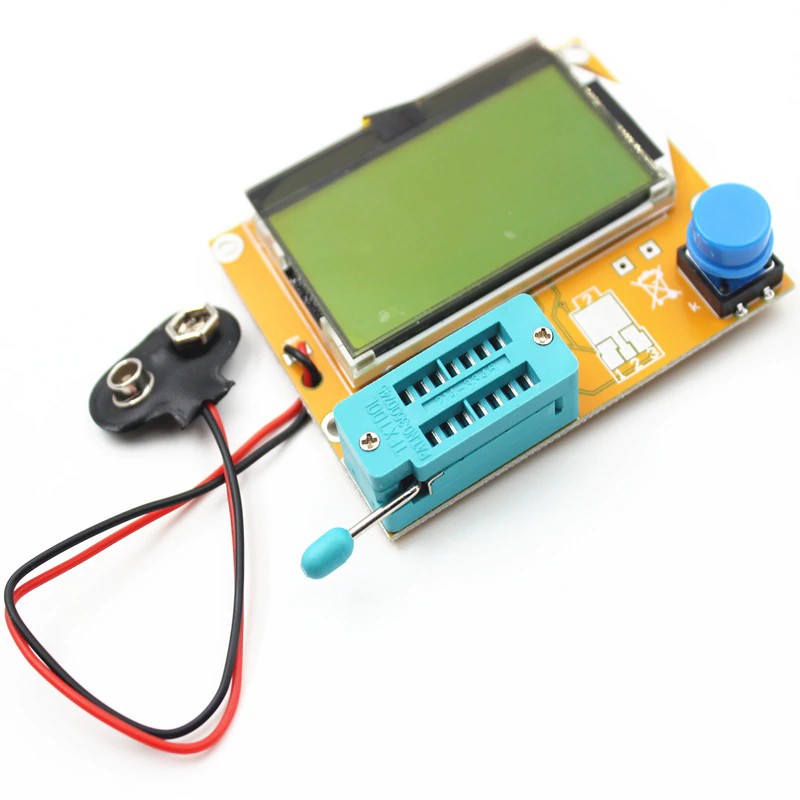

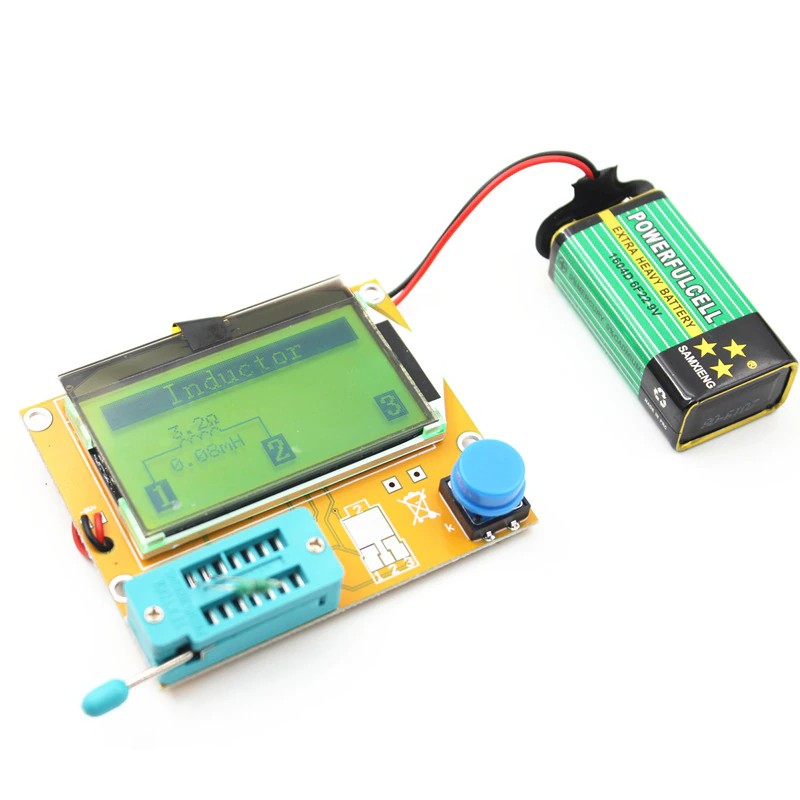

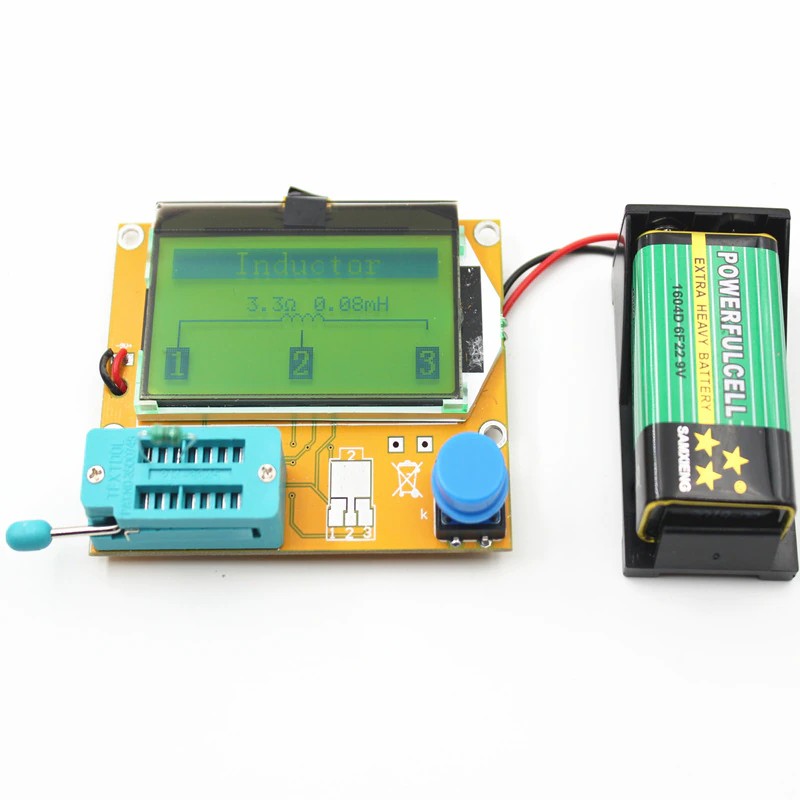

Descrizione:
1, ultimo M328 versione del software, più funzioni. Chip: Atmega328
2.128*64 grande display LCD Retroilluminato, solo 2mA quando stand-by.
3, con 9V batteria (Non inclusa)
Prova gamme:
Induttori, condensatori, diodi, doppio diodo, mos, transistor, SCR, il regolatore, HA CONDOTTO il tubo, ESR,
Resistenza, potenziometro Regolabile
Resistenza: 0.1 ohm risoluzione, massimo 50M ohm
Condensatore: 25pf -100,000 uf
Induttori: 0.01mh-20H
NUOVA Funzione:
1: rilevamento automatico di NPN e PNP transistor, a canale n e p-channel MOSFET, diodo (tra cui doppio diodo), tiristore, transistor, resistore e condensatore e altri componenti
2: test automatico il perno di un componente, e la visualizzazione sul display LCD
3: in grado di rilevare il transistor, MOSFET diodo di protezione coefficiente di amplificazione e la base per determinare il emettitore transistor in avanti di parte di tensione
4: misura il cancello e capacità di gate del MOSFET tensione di soglia
5: utilizzare 12864 display a cristalli liquidi con retroilluminazione verde
Specifiche tecniche: Per voi riferimento
1, funzionamento con un solo tasto, spegnimento automatico.
2, solo 20nA corrente di shutdown.
3, di rilevare automaticamente NPN, PNP transistor bipolari, a canale N e P -channel MOS FET, JFET, diodi, due diodi, tiristori piccola potenza unidirezionale e bidirezionale tiristore.
4, identificazione automatica componenti disposizione dei pin.
5, di misura bipolare transistor fattore di amplificazione di corrente e base-emettitore tensione di soglia.
6, tramite la base-emettitore tensione di soglia e di alta fattore di amplificazione di corrente per identificare transistor Darlington.
7, in grado di rilevare transistor bipolari e transistori MOS diodi di protezione.
8, misura il cancello MOS FET tensione di soglia e la capacità di gate.
9, in grado di misurare simultaneamente due resistenze e resistenza viene visualizzato il simbolo. Valore visualizzato sulla destra con un decimale di 4. Resistenza simbolo su entrambi i lati mostra il numero di pin. In modo da poter misurare il potenziometro. Se il potenziometro tergicristallo non è trasferito a una posizione estrema, siamo in grado di distinguere la centrale e le due estremità del perno.
10, risoluzione di misura di resistenza è 0.1 ohm, 50M ohm può essere misurata.
11, in grado di misurare capacitanceCan misura di capacità di 30pF-100mF, risoluzione 1pF.
12.2uF più condensatori in grado di misurare simultaneamente la resistenza in serie equivalente ESR valori. I due possono essere visualizzati con un valore decimale, risoluzione di 0.01 ohm.
13, in grado di essere nel giusto ordine e il diodo display simbolo di due diodi, E dà la tensione diretta del diodo.
14.LED è rilevato come una tensione diretta del diodo più alto. Combo di il LED è identificato come due diodi.
15,Eeverse tensione di rottura è inferiore a 4.5V diodo Zener può essere identificato.
16, in grado di misurare un singolo diodo inverso di capacità. Se il transistor bipolare collegato alla base e collezionista o emettitore di un perno, si può misurare il collettore o emettitore reverse capacità.
18 può essere ottenuto con una singola misurazione raddrizzatore a ponte di collegamento.
Avviso: Prima di capacità di misurazione, il condensatore deve essere scaricata, altrimenti molto probabile danneggiare lo strumento.
Cornici E Articoli Da Esposizione Incluso:

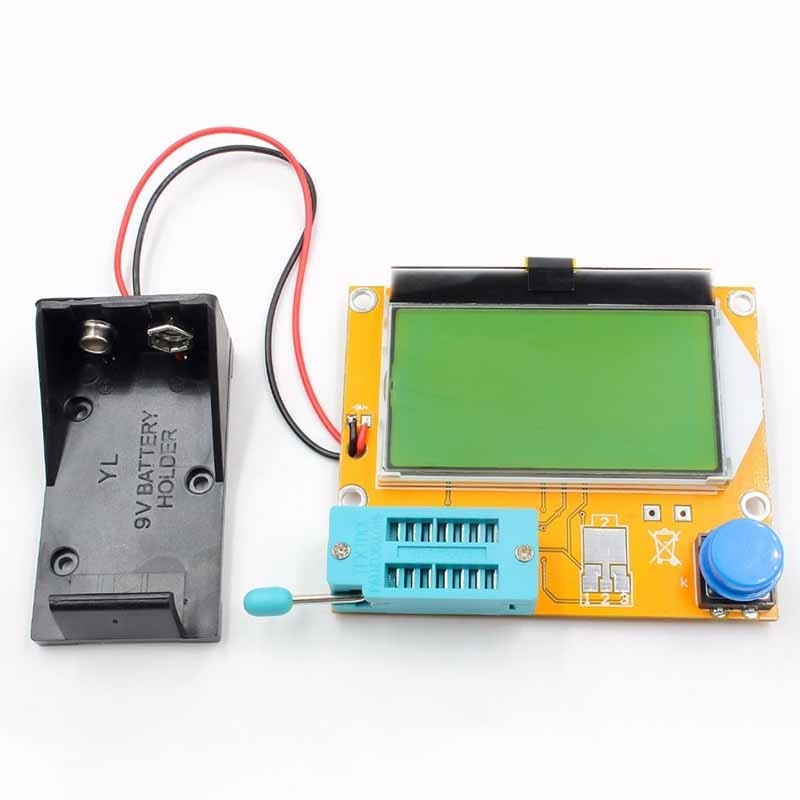

1 x LCR-T4 Mega328 Digitale Transistor Tester Del Tester Diodo Triodo Capacità di MOS A CRISTALLI LIQUIDI Tester Con M328 Cassa di Batteria

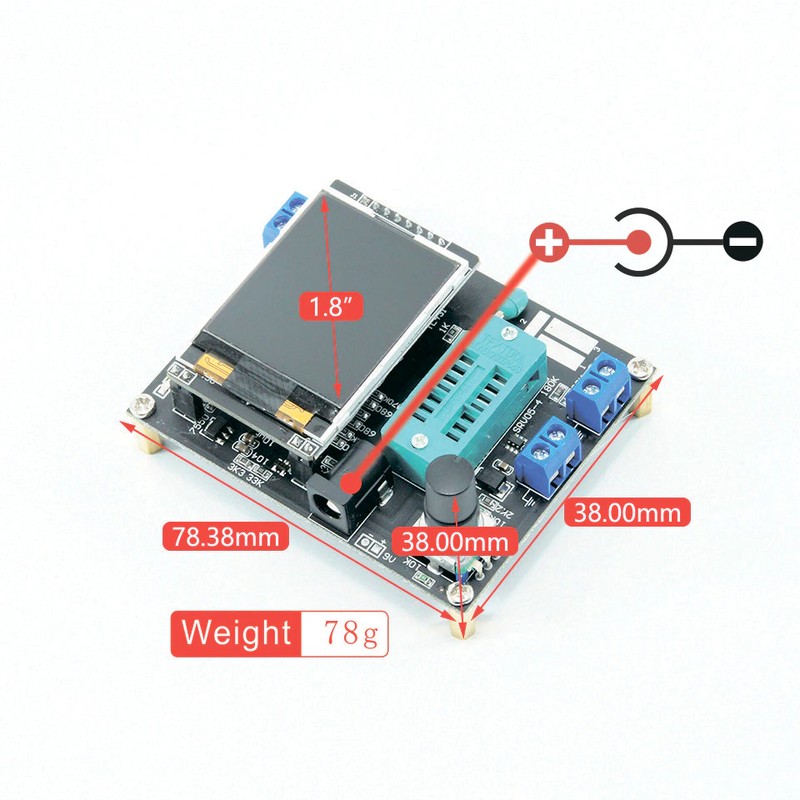

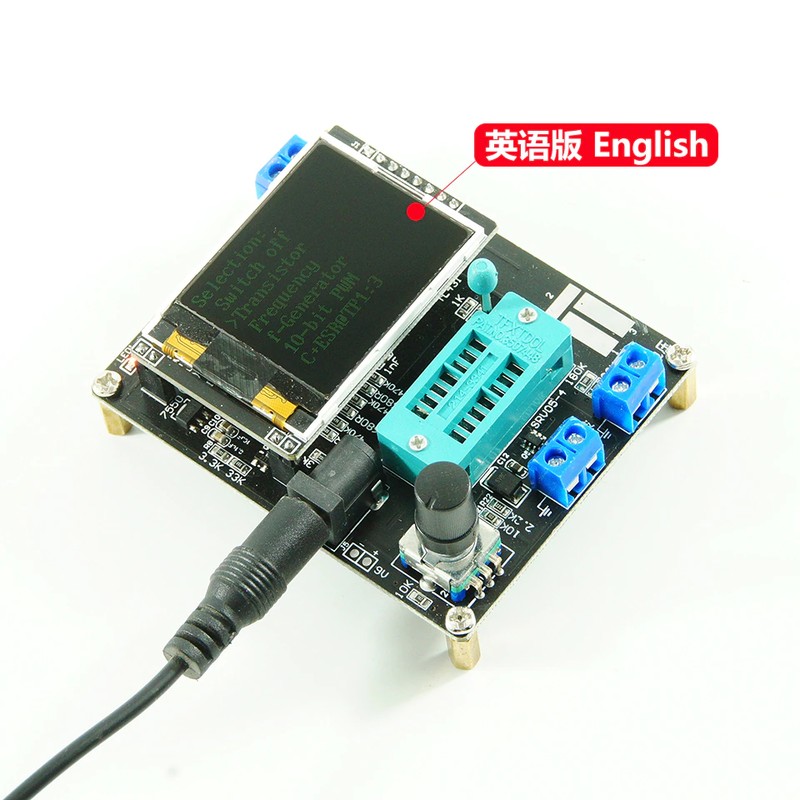

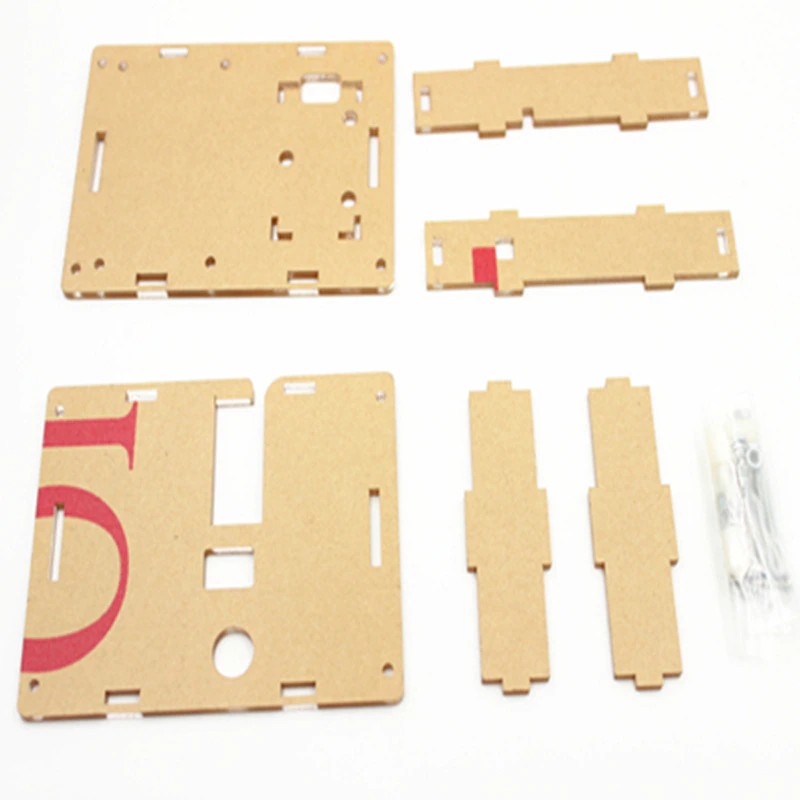

GM328B
Le istruzioni per l'uso del GM328A transistor tester
(Le seguenti funzioni sono tutti disponibili in versione Inglese, alcune funzioni non sono aggiornato in versione Russa in Luglio 23, 2020)
Tensione di ingresso: DC 6.8V-12V
Tensione di funzionamento: circa 30mA, misurata quando l'immissione di tensione 7.5V DC
Transistor tester di controllo
Il tester è controllata da un interruttore encoder rotativo,
Il codificatore rotante interruttore può avere un totale di 6 operazioni, premere brevemente, premere a lungo, rotazione a sinistra, rotazione a destra, tenere premuto rotazione a sinistra, tenere premuto rotazione a destra.
In stato di arresto, premere brevemente una volta per accendere la potenza e avviare il test.
Dopo un test è stato completato, se il dispositivo non viene rilevato. Premere a lungo l'interruttore o la sinistra e la destra rotary switch per entrare nel menu delle funzioni. Dopo aver inserito la funzione del menu, di sinistra o di destra rotary switch può essere selezionato su e giù in la voce di menu. Per entrare in una funzione di voce, premere brevemente il tasto una volta. Quando avete bisogno di per uscire da una funzione, premere e tenere premuto l'interruttore.

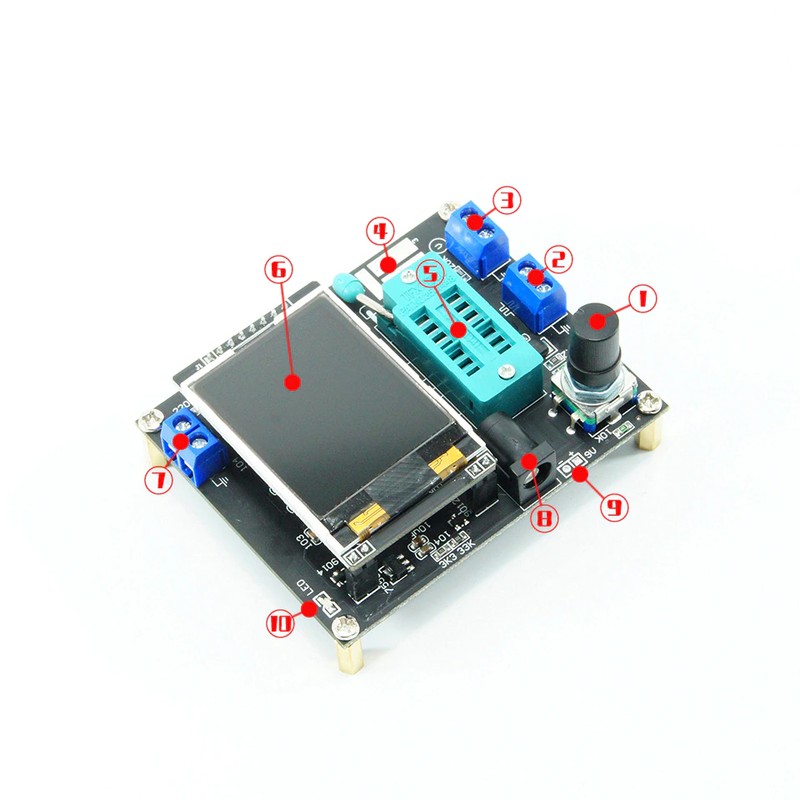

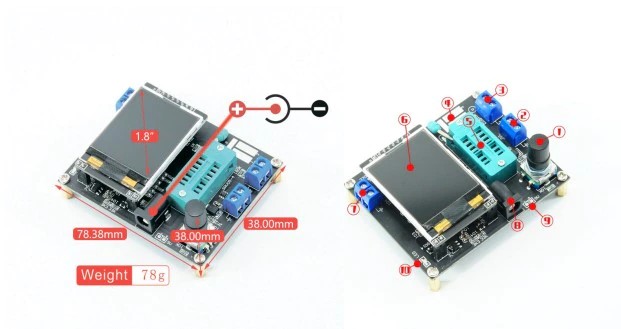

①Control pulsante
②Square onda e PWM outputinterface
③Voltage interfaccia di misura
④Original prova bit
⑤In la prova originale di base
⑥ 160 × 128 display a colori
⑦Frequency messurement di interfaccia
⑧Power adattatore presa
⑨ 9V contatto della batteria 9V
⑩Work indicatore
②Square onda e PWM outputinterface
③Voltage interfaccia di misura
④Original prova bit
⑤In la prova originale di base
⑥ 160 × 128 display a colori
⑦Frequency messurement di interfaccia
⑧Power adattatore presa
⑨ 9V contatto della batteria 9V
⑩Work indicatore
Versione funzione di confronto
Caratteristiche | Inglese | Russo |
Interruttore off | Sì | |
Transistor | Sì | |
F-Generatore | Sì | |
10-bit PWM | Sì | |
| Sì | |
C + ESR @ TP1:3 | Sì | |
1-| |-3 | Sì | |
DS18B20 | Sì | No |
C(uF)-di correzione | Sì | |
IR_Decoder | Sì | No |
IR_Encoder | Sì | No |
DHT11 | Sì | No |
Autotest | Sì | |
Tensione | Sì | |
FrontColor | Sì | No |
BackColor | Sì | No |
Mostra dati | Sì | |
: 3Dispositivo di prova

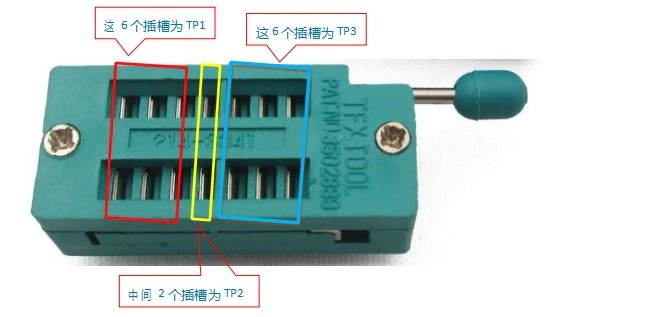

Il tester ha 3 punti di prova, TP1, TP2, TP3. La distribuzione di questi tre punti di prova nel blocco di prova è la seguente:
Sul lato destro del sedile di prova è la posizione di prova della patch componente, ci sono i numeri 1, 2, e 3, rispettivamente, ognuno dei quali rappresenta TP1, TP2, e TP3
Durante il test di un componente con solo 2 pins, i perni non sono divisi in ordine di prova, 2 perni sono arbitrariamente selezionato per 2 punti di prova, E il dispositivo pins con 3 pins sono collocati in tre punti di prova di, rispettivamente, indipendentemente dall'ordine. Dopo la prova, il tester riconosce automaticamente il pin nome e punto di prova del componente, E lo visualizza sullo schermo.
Durante il test di un componente con solo 2 pins, se due punti di prova TP1 e TP3 sono utilizzati, esso entrerà automaticamente in modalità di test continuo dopo il test è stato completato, in modo che i componenti TP1 e TP3 può essere continuamente e in modo sincrono misurata senza premendo l'interruttore. Se si utilizza il "TP1 e TP2" o "TP2 e TP3" di prova, prova solo una volta. A prova di nuovo, premere il tasto una volta.
Prima della prova, il condensatore, scaricare il condensatore in primo luogo, e quindi inserire la presa di prova per la misura, in caso contrario, il single-chip microcomputer di il tester può essere danneggiato.
1. Di calibrazione
Il tester di calibrazione è utilizzato per eliminare gli errori del suo proprio componenti e risultati dei test finali più accurate. La calibrazione è diviso in calibrazione rapida e full-funzione di calibrazione.
Il metodo di funzionamento di calibrazione rapida: corto circuito i tre punti di prova di TP1, TP2, E TP3 con fili, quindi premere il tasto di prova, mentre osservando lo schermo. Il colore dello schermo cambierà in bianco e nero. Dopo il messaggio di richiesta "modalità di Autotest ..?" Appare, premere il pulsante di test per entrare il rapido processo di calibrazione; se il messaggio di richiesta "modalità di Autotest ..?" Appare, 2 secondi Se non c' è alcun pulsante in l'orologio, un normale processo di test viene eseguito, E, infine, il valore di resistenza dei tre punti di prova di TP1, TP2 e TP3 viene visualizzato. Dopo aver inserito il rapido processo di calibrazione, alcuni dati apparirà sullo schermo, solo di ignorarlo. Attendere fino a quando un lampeggianti stringa appare sullo schermo
Dopo "isolare Sonde!", rimuovere i cavi che corto-circuito TP1, TP2, e TP3. Dopo la stringa di caratteri "Fine Test" appare sullo schermo, la calibrazione rapida è completato. Quando calibrazione per la prima volta, utilizzare il full-funzione di metodo di calibrazione.
Funzione completa di calibrazione ha bisogno di essere entrato dalla funzione di menu, e un 220nf condensatore è anche necessario. Il full-funzione di calibrazione esegue un più ampio processo di calibrazione e ci vorrà più tempo. Dopo aver inserito la funzione del menu, ruotare il pulsante di prova per la voce di menu "Autotest", E poi premere il pulsante di test per entrare il full-funzione di processo di calibrazione. Il lampeggiante stringa di "short Sonde!" Appare sullo schermo, che è lo stesso come la calibrazione rapida. Utilizzare fili per corto circuito i tre punti di prova e di attendere per il processo di calibrazione per procedere. Quando il lampeggiante stringa "isolare Sonde!" Appare sullo schermo, rimuovere i cavi che corto circuito i tre punti di prova e continuare ad aspettare il processo di calibrazione per procedere. Quando la stringa di caratteri "1-| |-3> 100nf" è uscita, installare il preparato 220nf condensatori di punti di prova di TP1 e TP3. Attendere fino a quando le indicazioni sullo schermo "Fine Test", il full-funzione di processo di calibrazione è completa.
2. Funzione di menu
2.1 interruttore off
2.2 Transistor
2.3 frequenza
Frequenza di misura. Premere a lungo il pulsante di prova per uscire dalla funzione di misurazione della frequenza. Il campo di misura di frequenza è da 1Hz a di cui sopra 1MHz. Quando la frequenza misurata è inferiore a 25KHz, il periodo è visualizzato
2.4 f-Generatore
Generatore di onda quadra, ci sono più onda quadra frequenze tra cui scegliere, A sinistra oa destra di rotazione tasto di prova per passare diversi piazza frequenze delle onde, premere a lungo il pulsante di prova per uscire dal generatore di onda quadra.
2.5 10-bit PWM
Generatore di segnale di impulso, ruotare il pulsante di test a sinistra o a destra per regolare il duty cycle del impulso, dal 1%-99%. Premere a lungo il pulsante di prova per uscire il segnale di impulso generatore.
2.6 C + ESR @ TP1:3
Funzione di misurazione della capacità on-line, due fili possono essere disegnati da TP1 e TP3, E il valore di capacità e condensatori ESR di 2uF-50mF può essere misurata on-line. Notare che la capacità misurata deve essere completamente scarica prima della prova. Se si tratta di misura on-line, il circuito in cui la capacità si trova deve essere completamente scollegato Si può solo essere effettuata dopo di energia elettrica.
2.7
Il metodo di misura della resistenza di continuo test continuamente la resistenza e induttanza valori installato su TP1 e TP3. L' induttanza di la resistenza misurata è inferiore a 2100 ohm, E il induttanza campo di misura è 0.01mH-20H. Premere a lungo il pulsante di prova per uscire.
2.8 1-| |-3
Capacità di misura in continuo metodo di test continuamente il valore di capacità installato su TP1 e TP3. Per la piccola capacità di condensatori, solo questo metodo può essere utilizzato per misurare il valore di capacità. Misurare la resistenza in serie equivalente (ESR) di condensatori più grande di 90nF, E la risoluzione di ESR è 0.01Ω. Condensatori di cui sopra 5000pF mostra il tasso di caduta di tensione dopo la ricarica.
2.9 DS18B20 versione Russa non dispone di questa funzione
DS18B20 è un sensore di temperatura che utilizza single-bus di comunicazione per trasmettere i dati. Ha lo stesso pacchetto (TO-92) come un triodo. La figura seguente mostra il perno di distribuzione di DS18B20.
Dopo aver inserito il DS18B20 funzione di test, la seconda linea del display mostra il rapporto tra la presa di prova di collegamento e DS18B20, "1 = GND 2 = DQ 3 = VDD", il che significa che TP1 è collegato a DS18B20 GND, TP2 è collegato a DS18B20 DQ, E TP3 è collegato a DS18B20 VDD. Il tester non può riconoscere automaticamente DS18B20, quindi è necessario seguire le istruzioni sulla seconda linea per installare
Installare DS18B20. Il tester in grado di leggere il 12 cifre temperatura risultati misurati da DS18B20, E visualizzare la temperatura corrispondente in Gradi Celsius sulla terza linea con una risoluzione di 0.0625 °C.
Appunti: il contenuto del 8 unità di memoria all'interno del DS18B20 di leggere dal tester più il controllo CRC valore di l'ultimo byte. UN totale di 9 byte.
Appunti di BYTE
TEMPERATURA LSB | 0 |
TEMPERATURA MSB | 1 |
TH/BYTE UTENTE 1 | 2 |
TL/UTENTE BYTE 2 | 3 |
CONFIG | 4 |
RISERVATO | 5 |
RISERVATO | 6 |
RISERVATO | 7 |
CRC | 8 |
Per esempio, il valore letto una volta che è Scratchpad: EC014B467FFF0C102A ha la seguente relazione:
Appunti Valore BYTE
TEMPERATURA LSB | CE | 0 |
TEMPERATURA MSB | 01 | 1 |
TH/BYTE UTENTE 1 | 4B | 2 |
TL/UTENTE BYTE 2 | 46 | 3 |
CONFIG | 7F | 4 |
RISERVATO | FF | 5 |
RISERVATO | 0C | 6 |
RISERVATO | 10 | 7 |
CRC | 2A | 8 |
64-bit ROM: La a livello globale unico ID del dispositivo di ogni DS18B20 di leggere da il tester. L' ID ha una lunghezza di 64 bit. Diviso in 3 parti.
Per esempio, il 64-bit ROM leggere da un DS18B20 è
64-bit ROM: 28FF4D58361604A1
Poi c' è
CODICE 8-BIT FAMIGLIA | 28 |
48-BIT di SERIE NUMERO | 041636584DFF |
8-BIT CRC CODICE | A1 |
Nota: Tranne che il valore di temperatura (TEMPERATURA) è in decimale, il resto sono in esadecimale.
Il campo di misura di temperatura di DS18B20 è-55 ℃-125 ℃. Premere a lungo il pulsante di prova per uscire da questa funzione.
2.10 C(uF)-di correzione
Questa funzione viene utilizzata per correggere il valore misurato di grande-capacità di condensatori. Il valore di default è 0%. Che è, non c' è di correzione, il campo di regolazione è di 0.2%-8%, quando si tratta di un valore positivo, esso contribuirà a ridurre il valore misurato della capacità, E quando si tratta di un valore negativo, che farà aumentare il valore misurato della capacità.
Dopo l'impostazione, premere a lungo il pulsante di prova per uscire.
2.11 IR_Decoder versione Russa non dispone di questa funzione
Funzione di decodifica telecomando a raggi infrarossi. Questa funzione richiede un 1838 ricevitore a infrarossi integrato (tipo di impulso). Dopo aver inserito questa funzione, osservare il messaggio sul display dello schermo. La seconda linea visualizzerà la stringa di caratteri "" 1 = DOUT 2 = GND 3 = VCC ", la stringa di caratteri significa che il rapporto di collegamento tra i 3 punti di prova sul tester e il ricevitore a infrarossi, E il collegamento deve essere rigorosamente in conformità con le istruzioni. Solo un ricevitore a infrarossi può essere installato sul sedile di prova vuoto o correttamente. Per gli altri componenti, non è permesso di corto-circuito i punti di prova con fili per evitare guasti imprevedibile. La figura seguente mostra la direzione di installazione di un esempio ricevitore a infrarossi.
TP1 è collegato al DOUT pin di il ricevitore a infrarossi, TP2 è collegato a GND, E TP3 è collegato a VCC.

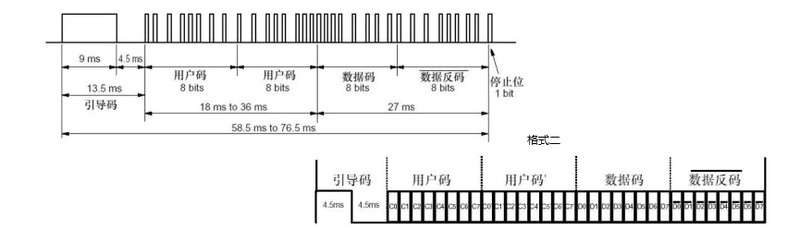

Il telecomando a raggi infrarossi funzione di decodifica supporta due formati di codifica di controllo a raggi infrarossi a distanza di controllo.
Formato di un
Questi due formati sono più o meno lo stesso, la differenza sta nella lunghezza del pilot codice. Formato è 9MS e formato di due è di 4.5MS.
Funzione di decodifica telecomando a raggi infrarossi utilizza uPD6121 per indicare formato uno, e TC9012 per indicare formato due.
Le istruzioni
La funzione di decodifica telecomando a raggi infrarossi può essere solo a cui si accede dal menu delle funzioni. Prima di entrare in funzione di decodifica telecomando a raggi infrarossi, ci deve essere nessun componenti sulla base di prova e il terminale di uscita a onda quadra. Inserire la funzione di decodifica telecomando a raggi infrarossi, dopo il "in piedi da..." string appare sul display, installare il ricevitore a infrarossi integrato in presa di prova e bloccarlo. Poi si può puntare il telecomando verso il ricevitore a infrarossi per lanciare. Se è in grado di identificare il codice utilizzato tramite il telecomando. La terza linea si visualizza una stringa di ">>>>>>>>>>>" personaggi dei cartoni animati, il che significa che il successo di decodifica, E la quarta linea sarà visualizzare il formato di codifica utilizzato tramite il telecomando. La quinta riga mostra il primo byte di il codice utente (utente code1), E la sesta riga mostra la seconda byte di il codice utente (utente code2). La settima riga mostra il codice dati (data) e dati inverso codice
(~ Dati), l' ultima linea è integrato display 32bit. Tutti i valori di a raggi infrarossi funzione di decodifica sono espressi in formato esadecimale.
La funzione di decodifica supporta solo la modalità single-chiave a infrarossi, non modalità continua. Durante il test di questa funzione, si è constatato che diversi TV telecomandi utilizzato per il test sono tutti TC9012, il piccolo Mp3 a distanza di controllo è uPD6121, e il telecomando di controllo del condizionatore d'aria non può essere riconosciuto:-(). A causa di condizioni, non più test può essere fatto.
Per uscire da questa funzione, prima di rimuovere la testa di ricezione sul sedile di prova, E poi premere e tenere premuto il interruttore encoder rotativo per uscire.
2.11 IR_Encoder versione Russa non dispone di questa funzione
Telecomando a raggi infrarossi funzione di codifica, questa funzione richiede una connessione a infrarossi diodo che emette luce. Il tester in grado di controllare il a raggi infrarossi diodi emettitori di luce per realizzare la funzione di un telecomando a raggi infrarossi. Dal momento che il tester in grado di fornire solo una corrente di pilotaggio di circa 6mA al massimo, la distanza di controllo non può essere confrontato con un normale telecomando a raggi infrarossi. Nel caso di mira verso il ricevitore a infrarossi, si tratta di circa entro 2 metri.
Il codice di controllo remoto a infrarossi supporta due formati, che sono lo stesso come il formato di decodifica telecomando a raggi infrarossi sopra descritto. Anche utilizzare uPD6121 per il formato uno e TC9012 per il formato due.
Le istruzioni
Il telecomando a raggi infrarossi di controllo funzione di codifica può essere solo a cui si accede dal menu delle funzioni. Prima di entrare in funzione di codifica di controllo a raggi infrarossi a distanza, non ci può essere nessun componenti sulla base di prova e il terminale di uscita a onda quadra. Dopo aver inserito il telecomando a raggi infrarossi di controllo funzione di codifica, collegare una connessione a infrarossi diodi emettitori di luce per il terminale di uscita a onda quadra. L'elettrodo negativo della a raggi infrarossi diodi emettitori di luce è collegato a terra e il positivo elettrodo è collegato all'uscita. Fili può essere utilizzato per estendere la elettrodi positivi e negativi a raggi infrarossi diodi emettitori di luce per facilitare il funzionamento. La gamba lunga di il LED a infrarossi è positivo e la gamba corta è negativo.
La colonna più a sinistra del display è un ">" simbolo, che indica il parametro attualmente in fase di. Premere brevemente il pulsante di prova per passare tra ogni voce di impostazione ">". La seconda linea "protocollo" imposta il formato di codifica per essere utilizzato. Ruotare il pulsante di test a sinistra e a destra per passare tra "uPD6121" e "TC9012".
Il terzo e quarto linee di "utente code1" e "utente code2" impostare il primo e secondo byte di il codice utente, la sinistra-handed pulsante di prova può essere ridotto da 1 unità, E la mano destra pulsante di prova può essere aumentato di 1 unità.
La quinta riga imposta il codice dati (data), la sinistra-handed pulsante di prova può essere diminuita da 1 unità, E la mano destra pulsante di prova può essere aumentato di 1 unità. Il codice dei dati inversa è calcolato automaticamente dal codice di dati e non può essere impostato manualmente.
Quando si imposta il valore del codice e codice dati utente, in aggiunta al ruotando il pulsante di prova a sinistra ea destra per cambiare il suo valore in unità di 1, si può anche essere aumentata in unità di 0x10. Il metodo di funzionamento è quello di premere e tenere premuto il tasto di prova, ma il lungo periodo di tempo non può essere troppo lungo. Se è troppo lungo, sarà di uscita da questa funzione. Questo livello non è facile da essere sicuro che in un primo momento. Il sesto è la linea di controllo delle emissioni "emettere:". Quando il ">" segno è spostato a questa linea, ruotare il pulsante di test di sinistra e di destra per emettere raggi infrarossi in base al set di dati di cui sopra. Quando si accende l'interruttore di prova, si può vedere un "->" simbolo lampeggiante rapidamente. Indica che i dati è stata trasmessa una volta.
Operazione di esempio:
Per utilizzare la funzione di codifica a raggi infrarossi per controllare un apparecchio elettrico, per prima cosa è necessario conoscere il formato di codifica del telecomando di controllo che controlla il apparecchio elettrico. In modo che il primo passo è quello di utilizzare la funzione di decodifica a raggi infrarossi per leggere il valore del codice di un pulsante su il telecomando di controllo.
Per esempio, se il TELEVISORE è un Samsung LCD TV, premere il tasto del volume verso il basso il pulsante del telecomando, la decodificato valore è
TC9012 utente code1 = 07 utente code2 = 07
Dati = 0B ~ dati = F4
Tutti i 32bit = F40B0707
Registrare i dati di cui sopra, e poi a infrarossi funzione di codifica, rispettivamente, impostare il protocollo: TC9012 utente code1 = 07 utente code2 = 07
Dati = 0B ~ dati = F4
Quindi spostare la ">" simbolo per emettere:
> Emettere:
A raggi infrarossi diodi emettitori di luce collegato al terminale di uscita a onda quadra transistor tester è allineato con la posizione del ricevitore a infrarossi del TELEVISORE, E il pulsante di test è acceso per avviare una trasmissione, E la TV può essere controllato per ridurre il volume.
Per uscire da questa funzione, prima di rimuovere il LED a infrarossi collegato per il tester, E poi premere a lungo il pulsante di prova per uscire
Nota: Il transistor tester supporta solo due formati di codifica, TC9012 e uPD6121. I valori sono tutti espresso in esadecimale
2.12 DHT11 versione Russa non dispone di questa funzione
DHT11 è una temperatura e sensore di umidità, in aggiunta per la misurazione della temperatura, si può anche misurare l'umidità. Il perno di distribuzione è mostrato nella figura seguente.
Dopo aver inserito il DHT11 funzione di test, la seconda linea del display mostra il rapporto tra la presa di prova di collegamento e DHT11, "1 = GND 2 = DQ 3 = VDD", che indica che TP1 è collegato a DHT11's GND, TP2 è collegato a DHT11's di DATI, TP3 è collegato a DHT11's VCC. Il N/A pin può essere collegato A TP1 insieme con il pin GND, O che può essere lasciato galleggiante. Dopo il test è di successo, "TEMP" rappresenta il valore di temperatura, E "HUMI" rappresenta il valore di umidità. Tutti sono visualizzati in decimale.
Per uscire dalla funzione, premere a lungo il pulsante di test
2.13 autotest
Full-funzione di funzione di calibrazione.
2.14 tensione
DC misura di tensione, fino a 50V può essere misurata. La tensione da misurare deve essere di ingresso dal "misura di tensione" interfaccia (non inserire il tensione misurata da altre interfacce come ad esempio la "frequenza di uscita" interfaccia, che danneggia il microcontrollore). Per uscire da questa funzione, rapidamente ruotare la encoder di sinistra e di destra.
2.16 FrontColor versione Russa non dispone di questa funzione
Impostare il primo piano di colore, che è, il colore del carattere. Ruotare il pulsante di prova per la sinistra o destra per cambiare il colore corrispondente componente valore. Premere brevemente il pulsante di prova per selezionare i tre colori primari di rosso, verde e blu per essere cambiato. Il 16-bit di colore codice utilizza RGB (565) il formato corrisponde al valore massimo di 31 per il rosso, 63 per il verde, E 31 per il blu. Dopo l'impostazione, premere a lungo il pulsante di prova per salvare e uscire. Fare attenzione a non impostare il primo piano e colori di sfondo per lo stesso colore, altrimenti non sarà visibile. Se questo accade, chiuso verso il basso e di eseguire un rapido di calibrazione. Il metodo per entrare nella calibrazione rapida è descritto di cui sopra, E il colore dello schermo diventa nero e bianco. Modificare il colore dello schermo immediatamente dopo la calibrazione rapida è completato.
2.17 BackColor versione Russa non dispone di questa funzione
Il metodo è lo stesso come impostazione il primo piano di colore, ma questo è quello di modificare il colore di sfondo.
2.18 mostra di dati
Display i dati interni del tester, da cui è possibile osservare la funzione di test del tester.
