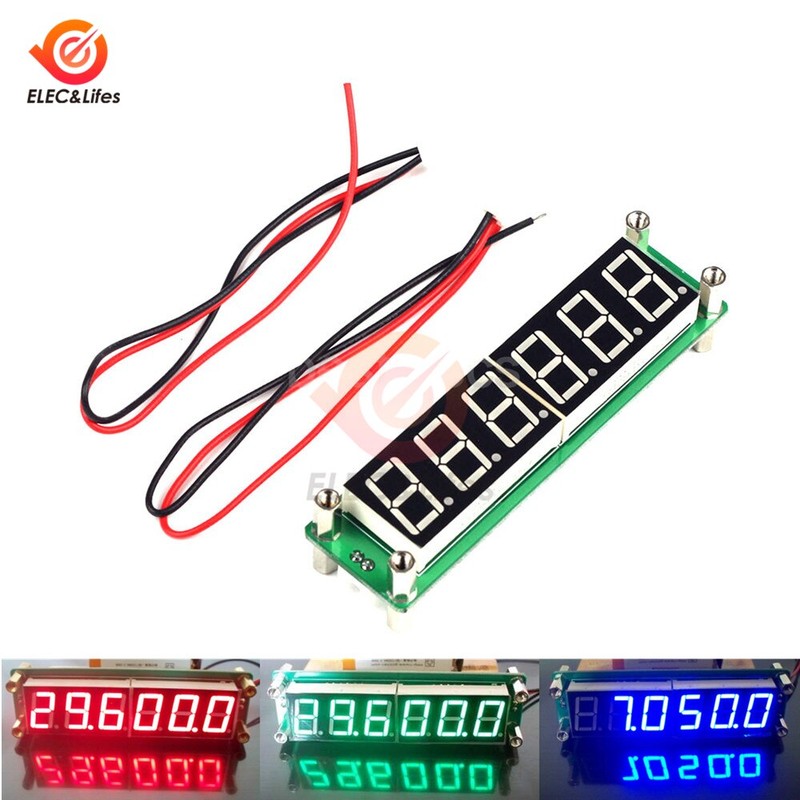

• Compteur De Fréquence Numérique À Affichage Led Rouge/Bleu/Vert À 6 Chiffres, 0.1Mhz ~ 65Mhz, Testeur De Compteur, Cymomètre Plj-6Led-A Dc 8V ~ 15V


    USD $7.60TVA Incluse50% DÉSACTIVÉLivraison gratuite
    Juste pour la livraison directe et la vente en gros



    Comment payer?
    • Expédié en 24 heures via Fast Shipping.
    • Livraison estimée 5 à 9 jours ouvrables.
    Avis des clients
    *Remarque : Certains avis ont été traités par Google Traduction !
    B***t Acheteur vérifié

    La commande est venue rapidement, emballée standard. Au vendeur merci beaucoup pour la livraison rapide. Je recommande les marchandises à tout le monde et au vendeur.

    5
    A***g Acheteur vérifié

    Livraison très rapidement en seulement 10 jours en interne, le compteur de fréquences fonctionne bien.

    5
    H***o Acheteur vérifié

    Tout fonctionne bien. Bonne QuLity. Expédition rapide. Je suis satisfait de l'achat. Merci vendeur!

    5
    W***u Acheteur vérifié

    Très vite, et le produit en parfait état grâce au vendeur et à une salutation du Mexique merci

    5
    P***s Acheteur vérifié

    Arrivé plus tôt que prévu et si c'était comme sur la photo et cela a bien fonctionné

    4
    J***q Acheteur vérifié

    Je recommande le producteur! Expédition rapide. Je ne commande pas la première fois.

    5
    R***y Acheteur vérifié

    Le compteur fonctionne sans problème. Commande reçu très rapidement. D'ACCORD

    5
    L***x Acheteur vérifié

    Merci au vendeur, tout correspond. Mais les prix ne relèvent presque pas.

    5
    E***v Acheteur vérifié

    Le vendeur a recommandé d'abord bien sans poblema pas de classe

    5
    U***u Acheteur vérifié

    Reçu en bon état et conforme à ce qui a été adoré, merci

    5

    Fournitures de bricolage: électrique
    Type d'affichage: numérique uniquement
    Certification: CE
    Plage de mesure: 0,1 MHz ~ 65 MHz
    Dimensions: 9cm x 2,5 cm x 2cm
    Température de fonctionnement: 0-50c
    Numéro de modèle: PLJ-6LED-A FRÉCHETTEMENT
    Classe de précision: /
    Tension: DC 8V ~ 15V


    Référence description:

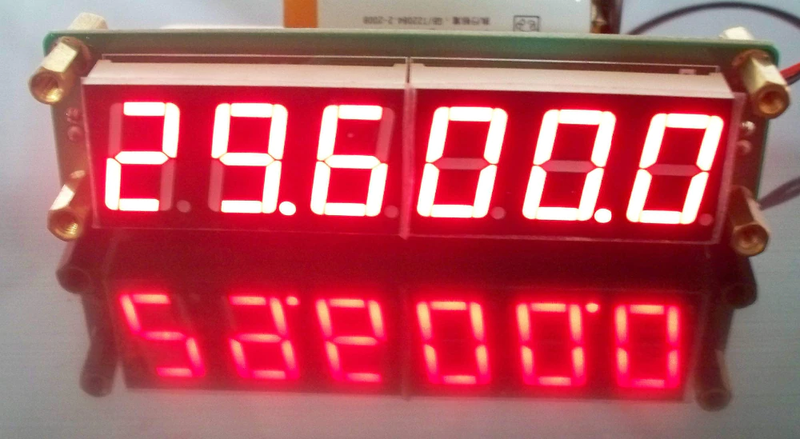

    PLJ-6LED-A est un module d'affichage de fréquence LED à six chiffres économique spécialement conçu pour les amis forum HAM. Il est principalement utilisé pour afficher la valeur de fréquence des émetteur-récepteurs et autres équipements, et peut également être utilisé pour la mesure de fréquence régulière. Ce module a les caractéristiques de petit et exquis, performance fiable, bon effet visuel et faible coût.
    Paramètres techniques:
    1. Temps de porte
    0.1 deuxième
    2. Canal de mesure
    Impédance d'entrée: haute impédance
    Plage de mesure: 0.1 MHz ~ 65 MHz
    Précision de mesure: 10Hz
    Sensibilité: meilleure que 60mVpp
    3. SI le réglage
    Conception indépendante à double fréquence intermédiaire, l'étape minimale de réglage de la fréquence intermédiaire est de 100Hz, la plage de fréquence intermédiaire est de 0 ~ 99.9999MHz, et le mode d'ajout de fréquence intermédiaire ou de soustraction de fréquence intermédiaire peut être réglé.
    4. Fréquence de référence
    En utilisant un oscillateur à cristal à tension compensée de température de 5032 MHz (13.000), la stabilité de fréquence est de ± VC-TCXO ppm.
    5. Tension de travail
    Entrée cc: DC8V ~ 15V (avec protection contre l'inversion de polarité de l'alimentation) ou DC5V (réglage matériel requis).
    5. Courant de travail
    Max 90mA
    7. Chiffres d'affichage
    Affichage LED à anode commune à Six chiffres, l'affichage le plus élevé à six chiffres.
    8. Affichage luminosité
    La luminosité de la LED à huit niveaux est réglable, et le réglage d'usine est la luminosité la plus élevée.
    9. dimensions
    Longueur × largeur × hauteur: 91mm × 28mm × 20mm

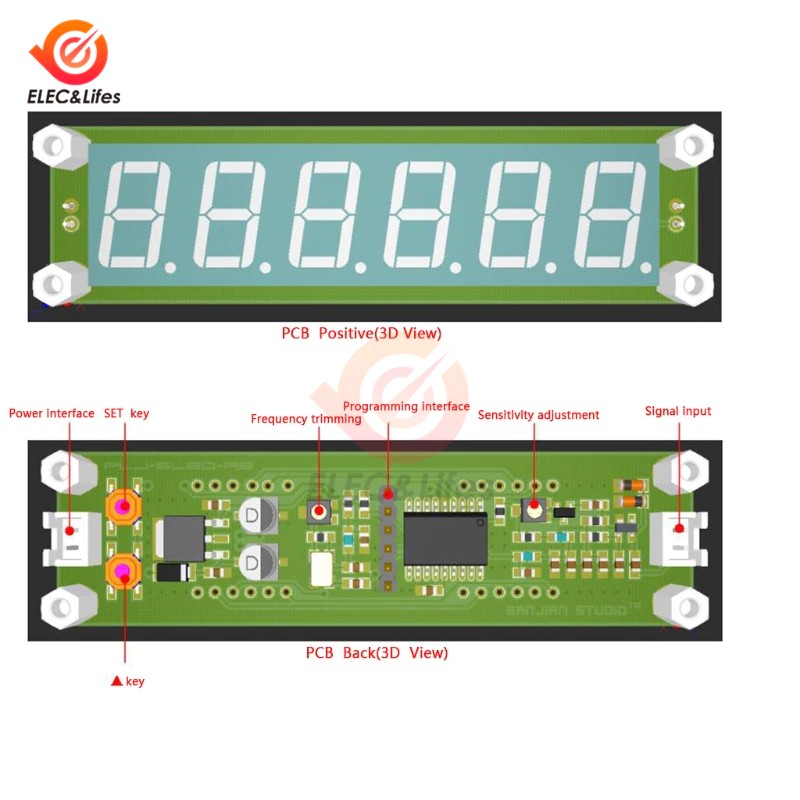

    10. Bord interface
    RF IN (entrée de signal): prise HX2.54-2P
    ICSP (interface de programmation): broche 2.54-6P
    Entrée cc (interface d'alimentation): prise HX2.54-2P

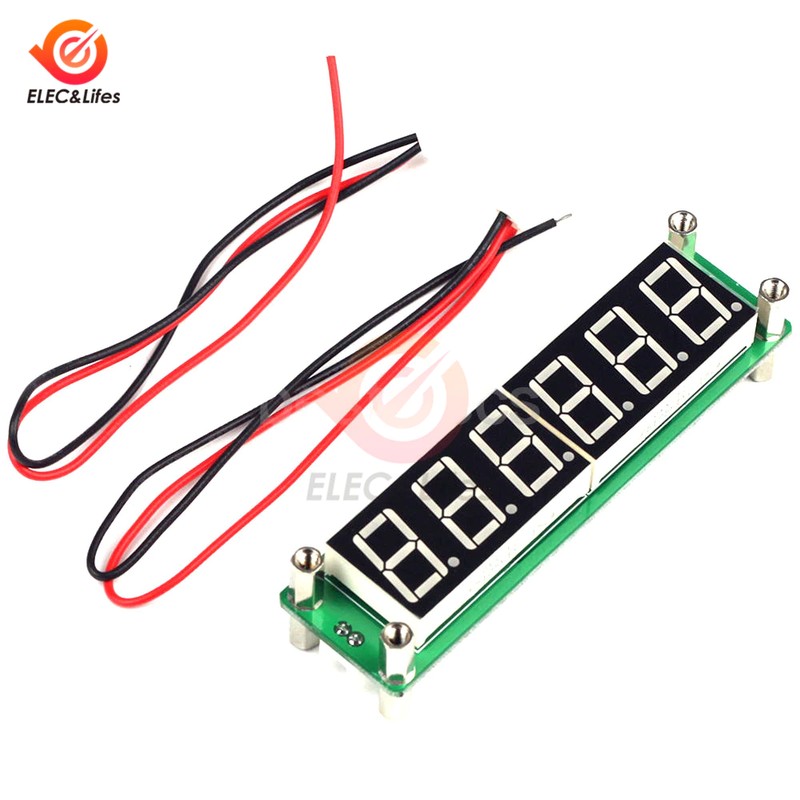

    Emballage Inclus:
    1 * compteur de fréquence
    2 * fils de connexion

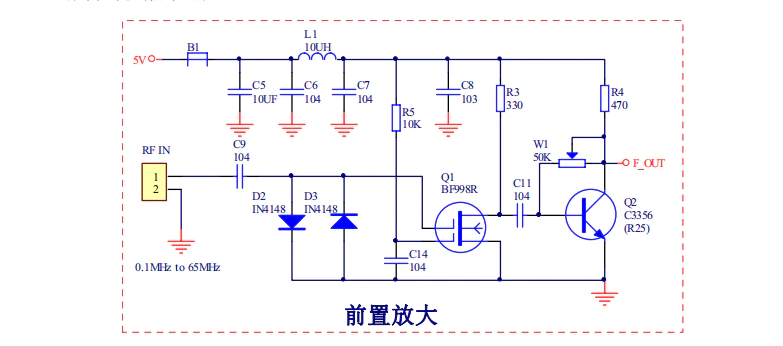

    Pré-amplification:
    Le signal de fréquence radio entre l'amplification de pré-bande de RF IN.
    L'amplification du signal est composée de FETs BF998R, C3356 à double porte et de ses composants périphériques avec une impédance d'entrée extrêmement élevée. La résistance de coupe 50K ajuste le point de fonctionnement C3356 pour changer la sensibilité du canal. Après amplification, le signal entre dans le MCU RA4 pour compter, et le déclencheur Schmitt dans RA4 le convertisseur agit comme une forme de signal.

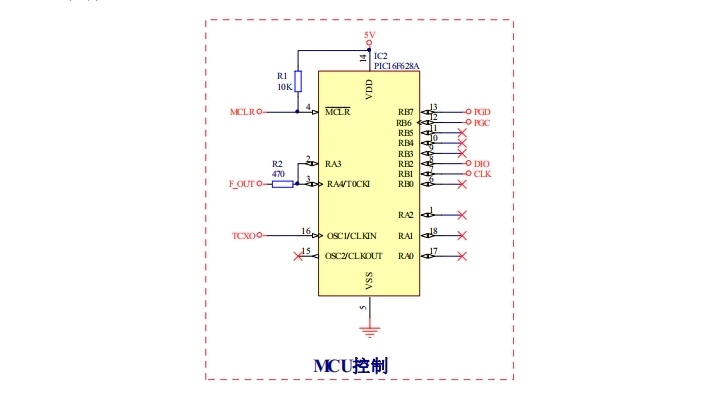

    Contrôle MCU:
    RB1 et RB2 de PIC16F628A sont les bornes d'horloge et de contrôle de données de TM1637 respectivement. RA6 et RA7 servent d'interface de programmation en ligne ICSP, et sont également les terminaux de contrôle pour la commutation dual-IF et l'effacement de l'affichage du dernier bit. RA4 compte les impulsions externes et RA3 contrôle la porte.

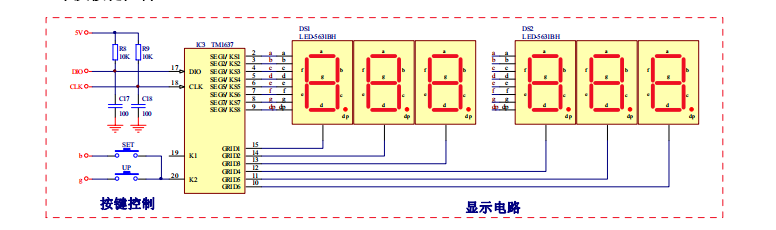

    Affichage et contrôle des touches:
