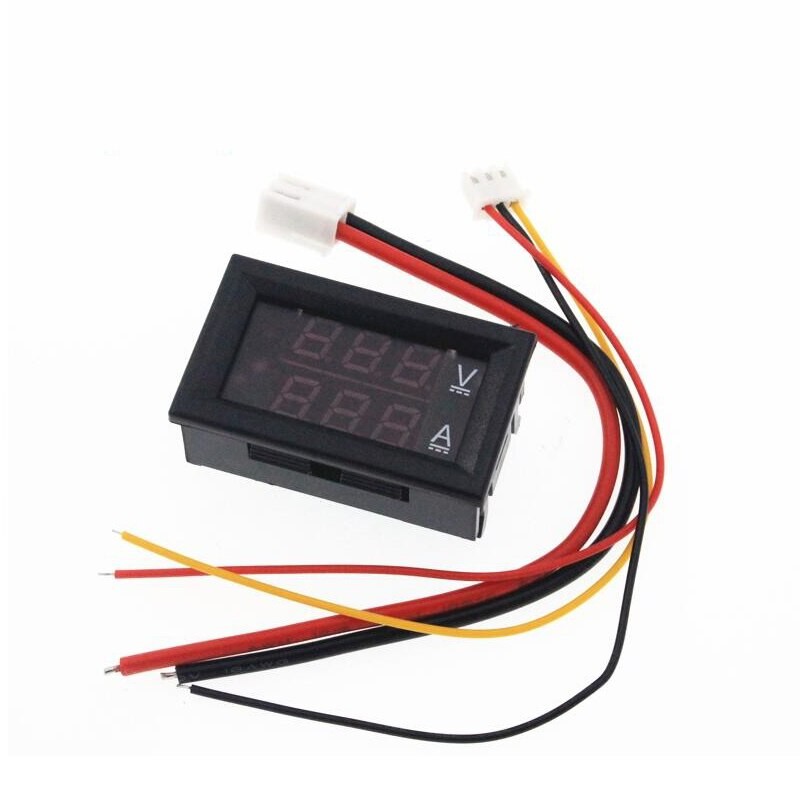

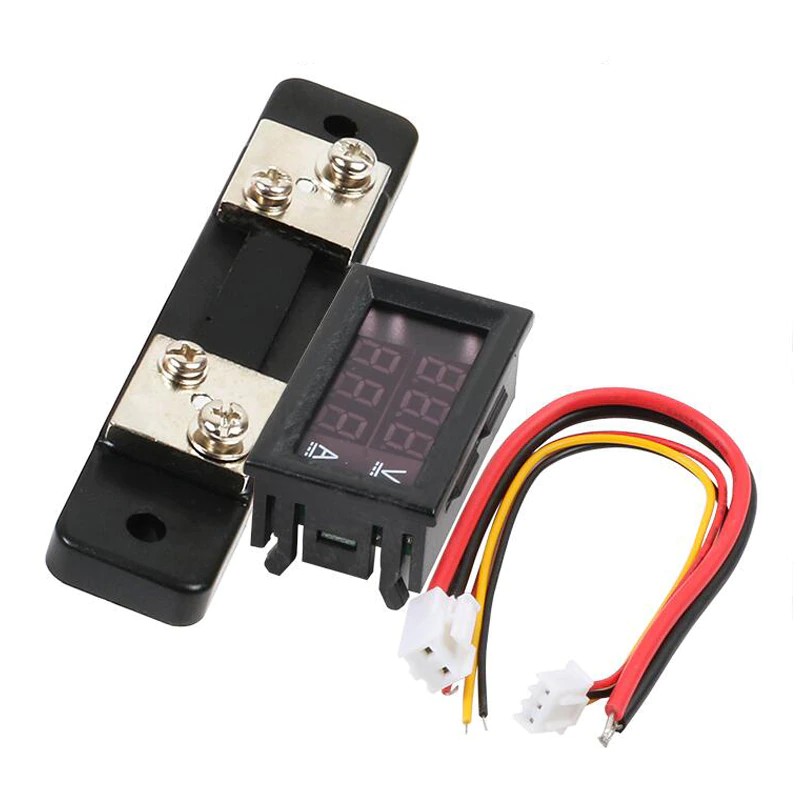

Mini Voltmètre Numérique, Ampèremètre, Dc 0-100V1A 10A 50A 100A Led Dc Double Affichage, Compteur De Courant Et Voltmètre Numérique

Bébé description:
● Haute précision, haute fiabilité, adapté aux applications haut de gamme
● Avec protection de connexion inversée, pas de brûlure si connecté à l'envers.
Veuillez avoir une certaine connaissance de base de l'électronique lors de l'achat de composants électroniques. Avant d'acheter, veuillez lire les informations fournies dans la description. Tous les produits ne fournissent pas de support technique. Veuillez ne pas acheter si vous ne savez pas comment l'utiliser. Veuillez réfléchir attentivement avant d'acheter! ! !

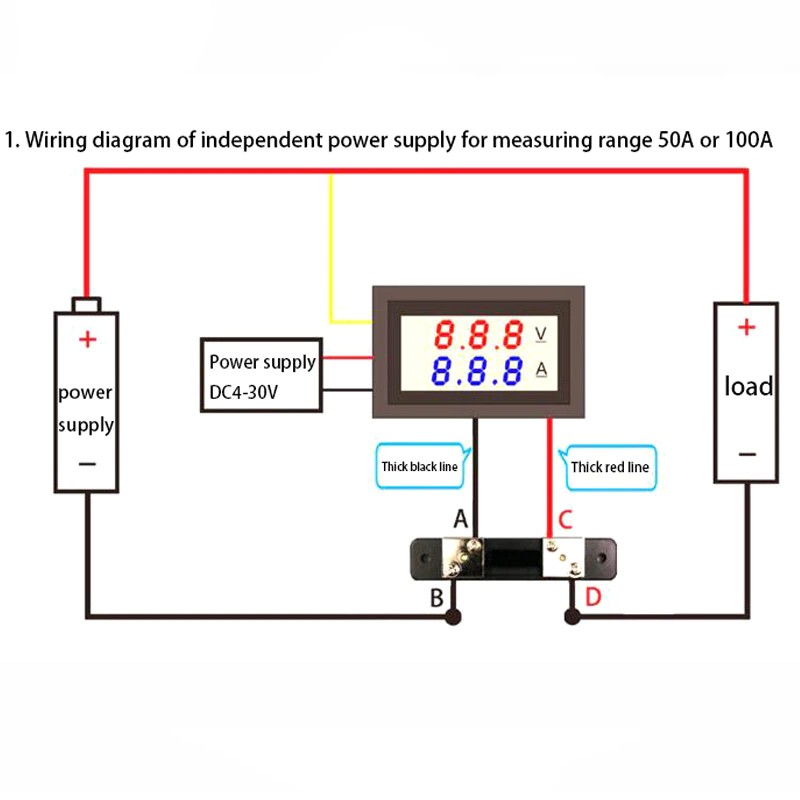

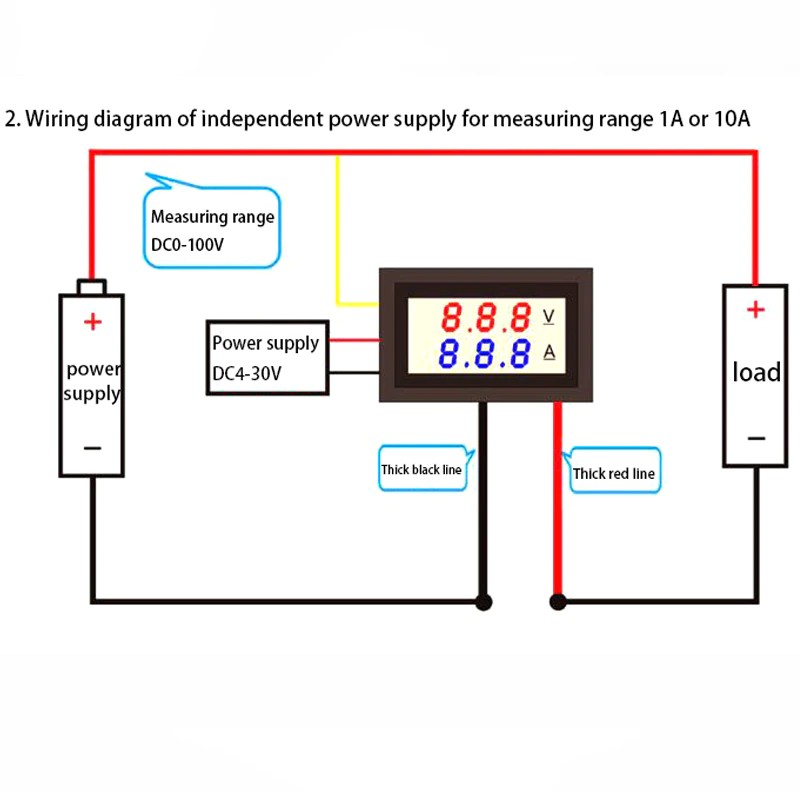

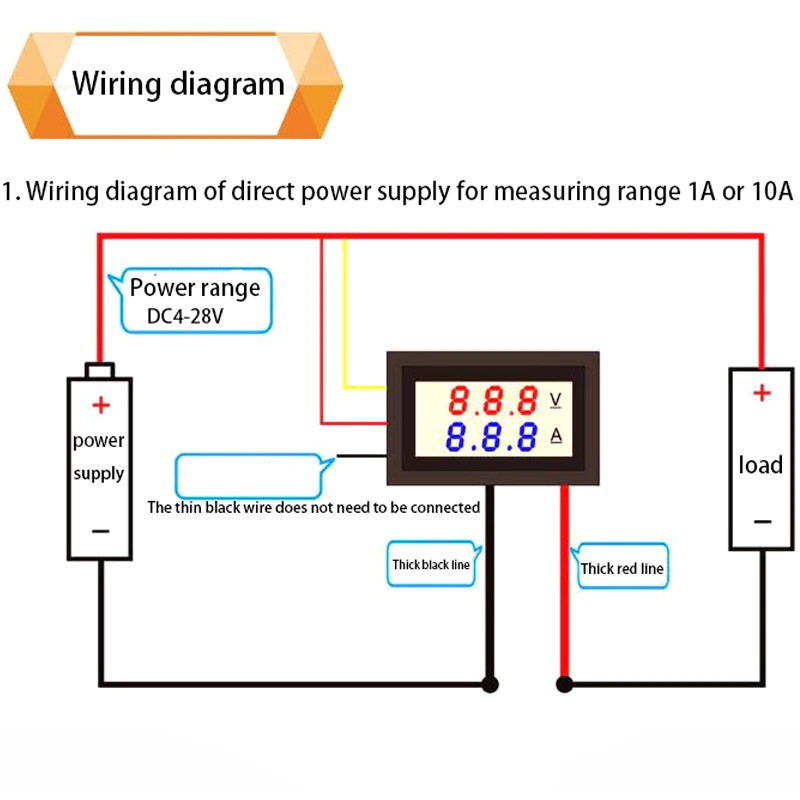

La tension d'alimentation du compteur doit être de 4 à 30V. S'il dépasse 30V, une alimentation indépendante est nécessaire. Veuillez vous connecter selon le schéma. Les quatre points du shnt ne peuvent pas être modifiés à volonté!!!
Bébé description:
● Haute précision, haute fiabilité, adapté aux applications haut de gamme
● Avec protection de connexion inversée, pas de brûlure si connecté à l'envers.

Paramètre technique:
Plage de mesure de tension
0.0V-100V
Test de courant gamme
0-999mA, 0-10A, 0-50A, 0-100A (4 plages sont facultatives)
Plage d'alimentation
DC4-30.0V
Erreur de tension
± 0.1%
Erreur courante
± 1%

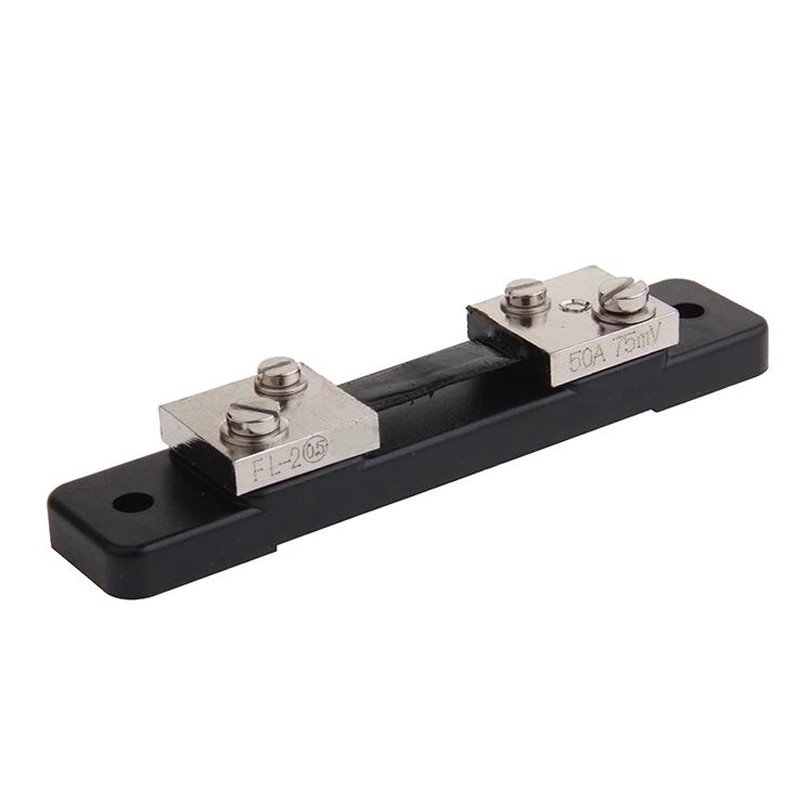

Shunt externe spécifications
75 milliohms
Courant de travail
<20mA
Taux de rafraîchissement
Sur 300mS une fois
Méthode d'affichage
Double tube numérique LED à trois chiffres de 0.28 pouces
Couleur d'affichage
Rouge + rouge, rouge + bleu. Facultatif
Longueur de câble
15cm
Dimensions:48x29x22mm, longueur X largeur X épaisseur;
Trous de montage: 46x27mm
Température de fonctionnement:-10 ℃ ~ 65 ℃

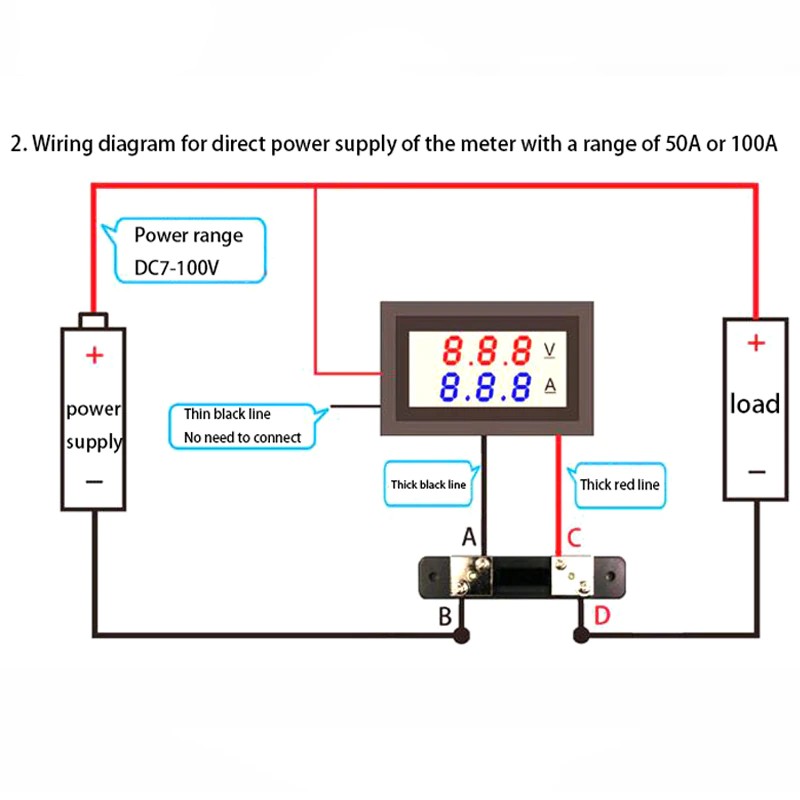

Remarque: pour un mètre avec une plage de 50A ou 100A, peu importe si le courant mesuré est inférieur à 10A, un shnt doit être connecté pour mesurer le courant! Sinon, la tête du compteur sera brûlée.

L'affichage de la tension est normal, l'affichage du courant 0.00 ou 0.0

Assurez-vous que le fil noir épais est connecté à la borne négative de la batterie et que le fil rouge épais est connecté à la borne négative de la charge. (Notez que le câblage de la décharge et de la charge n'est pas le même, voir le concept de charge et d'alimentation après.). (La tête du compteur utilise la puce importée d'origine, qui a été testée et étalonnée très strictement avant de quitter l'usine. Elle est garantie. Il n'y a pas de problème de qualité avant de quitter l'usine. 99.99% de l'affichage actuel est 0 car le câblage est incorrect. Veuillez vérifier le câblage patiemment et soigneusement)

Inexactes l'affichage actuel

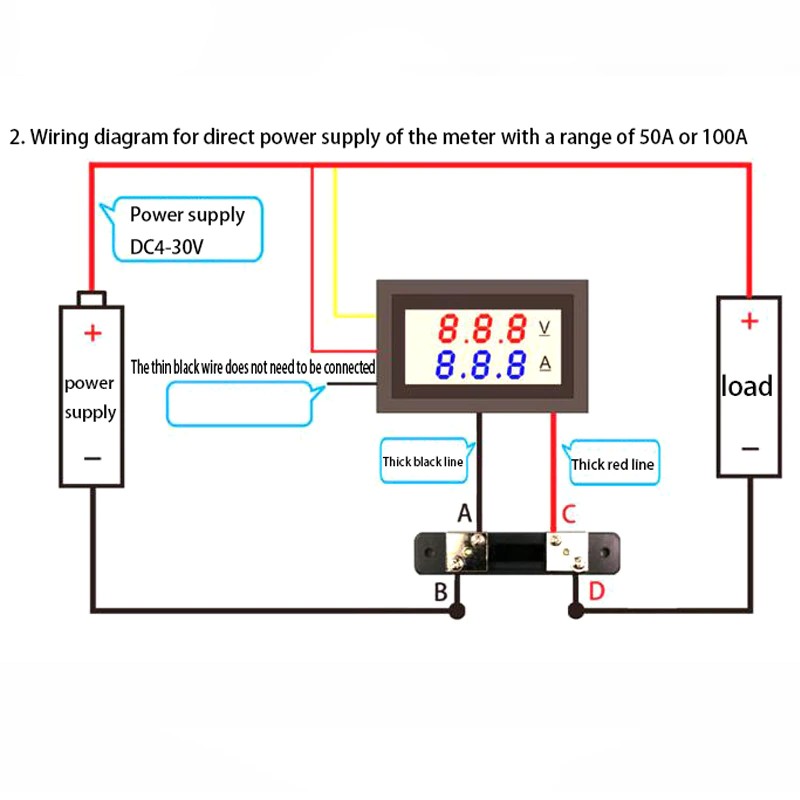

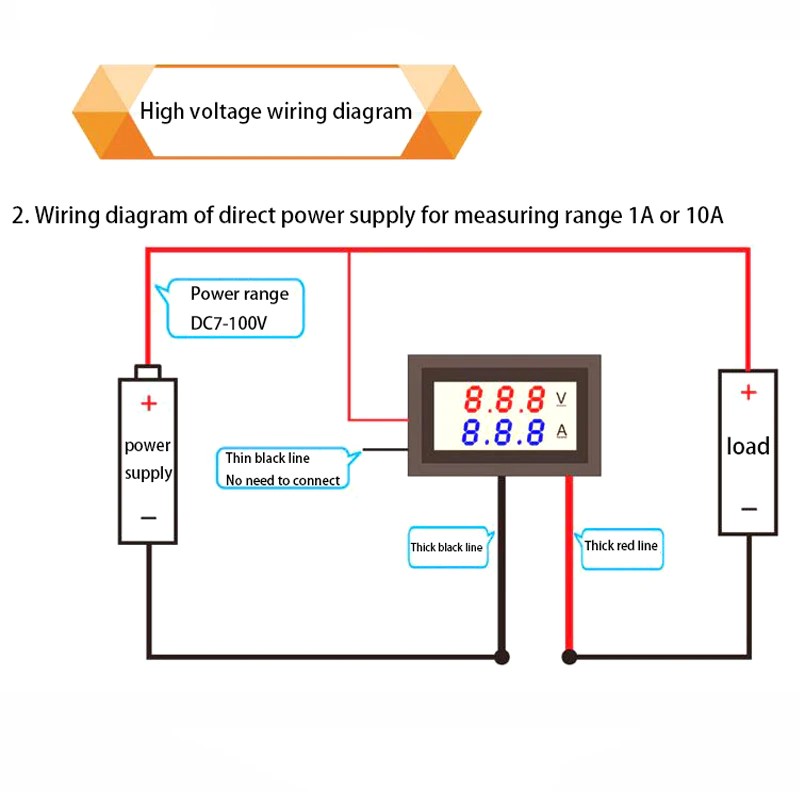

S'il est alimenté directement ou que l'alimentation indépendante et l'alimentation de l'équipement partagent la même masse, il suffit de déconnecter le fil noir fin pour être précis.

Pas d'affichage lorsqu'il est connecté à l'alimentation

Toute l'alimentation ca redressée doit être filtrée par un condensateur électrolytique supérieur à 1000uF avant de pouvoir alimenter le compteur.

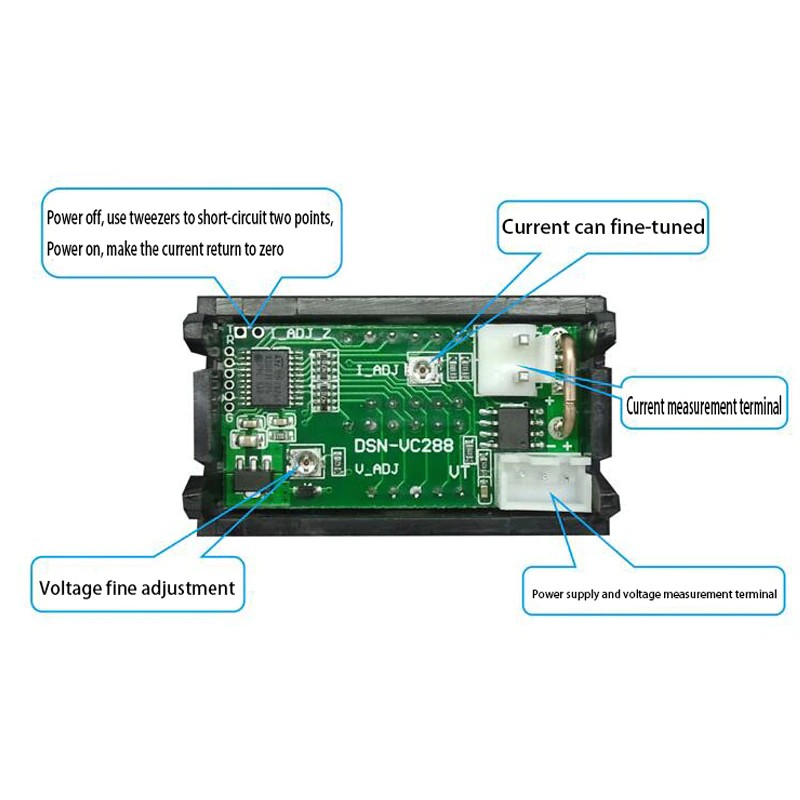

Jugez si l'en-tête est bon ou non (voici deux cas d'en-tête normal)

Sans le shunt, connectez le fil rouge fin et le fil noir fin à l'alimentation. Le courant du compteur avec une plage de 50A affiche 50.0 ~ 59.9, et le compteur avec une plage de 100A affiche 100 ~ 109;

Connectez le shnt, connectez le fil rouge fin et le fil noir fin à l'alimentation, le courant du compteur avec une plage de 50a affiche 0.00, et le compteur avec une plage de 100A affiche 0.0;

D'autres questions nécessitant une attention particulière

Le courant mesuré ne peut être connecté qu'au pôle négatif de l'alimentation et au pôle négatif de la charge.

Plage de tension: la plage de tension d'alimentation de la tête de compteur à 5 fils est de 4 ~ 28V, c'est-à-dire que la tension connectée au fil rouge fin ne peut pas dépasser 28V.

À propos du concept de charge et d'alimentation

Lors de la décharge: les batteries, les alimentations à découpage et les transformateurs sont des sources d'alimentation, et les résistances, les lumières, les moteurs et les équipements électriques sont des charges.

Lors de la charge: les chargeurs, les générateurs et l'énergie solaire sont des sources d'énergie, et les batteries rechargeables et les accumulateurs sont des charges.
