Carte De Commande D'Empreintes Digitales K202 + R503 Dc12V, Faible Consommation D'Énergie + Module R503
- 135 commentaires
- 216 Vendu
Avis des clients
*Remarque : Certains avis ont été traités par Google Traduction !Certification: CE
Numéro de modèle: K202 + R503
Alimentation: DC 12V
Capacité d'empreinte digitale: 120
Courant de veille: 15UA
Sortie: relais (max. Courant: 10a)

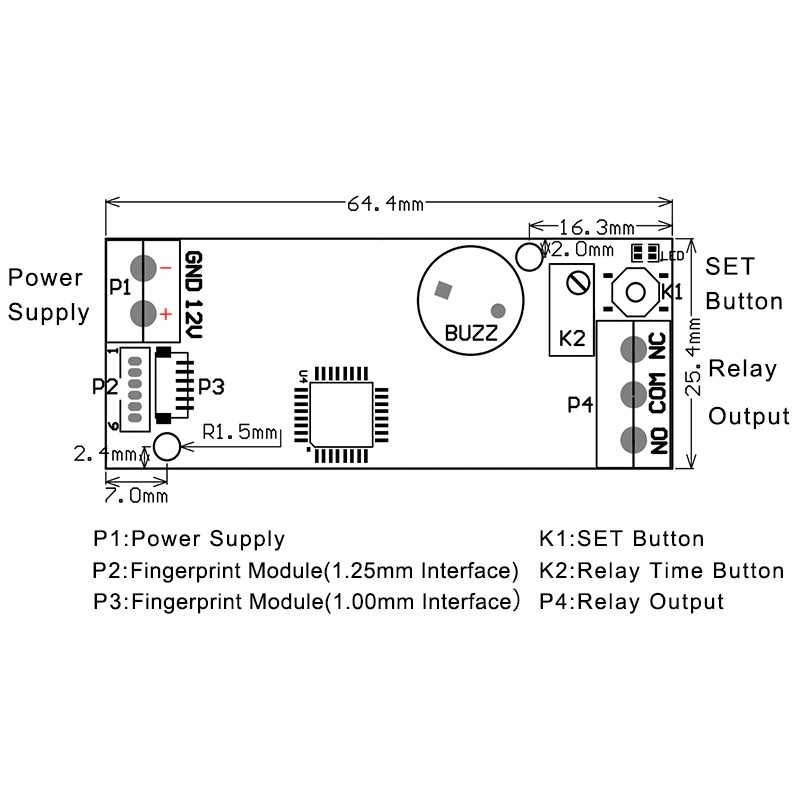

K202 Taille: 64.4 * 25.4mm

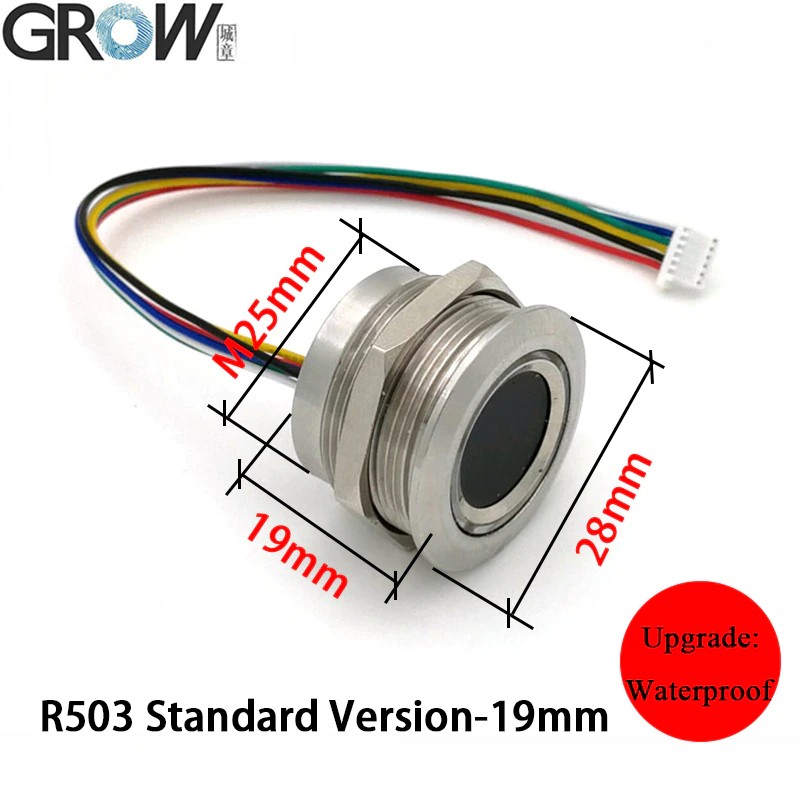

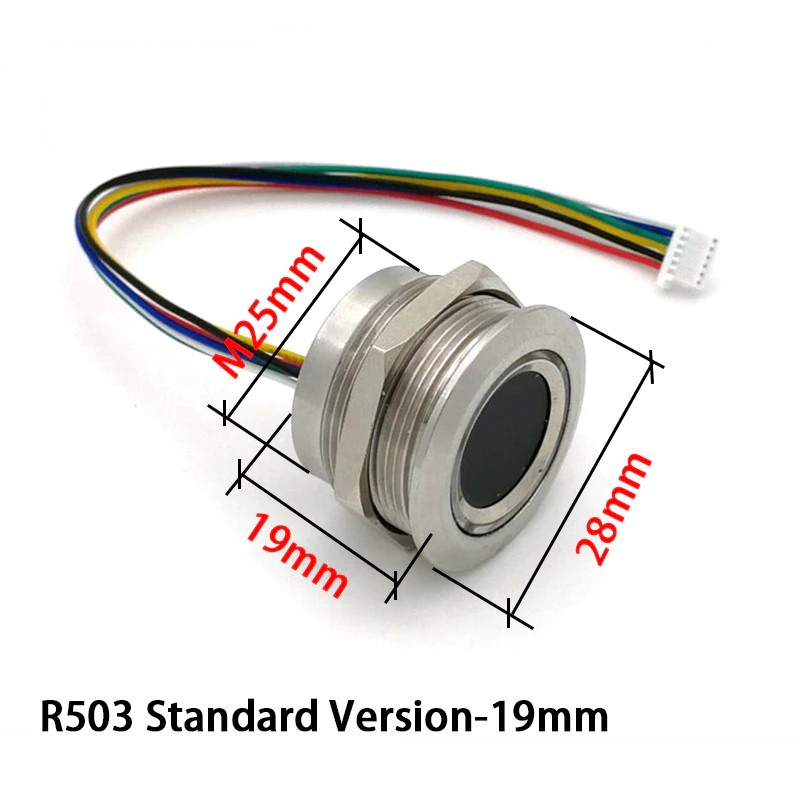

R503 Taille: diamètre 28mm
Manuel d'utilisation pour carte de contrôle K202
Paramètre technique:
Alimentation: DC12V
Sortie: relais (Max. Courant: 10A)
Courant de veille: 15uA
Capacité d'empreintes digitales: 120 pièces
Taille: 64.4*25.4mm
Fonction de relais: 0.5 à 30 secondes, il peut être ajusté en tournant le bouton de temps de relais.
K202 est conçu pour une faible consommation d'énergie et a ajouté la fonction administrateur/utilisateur.

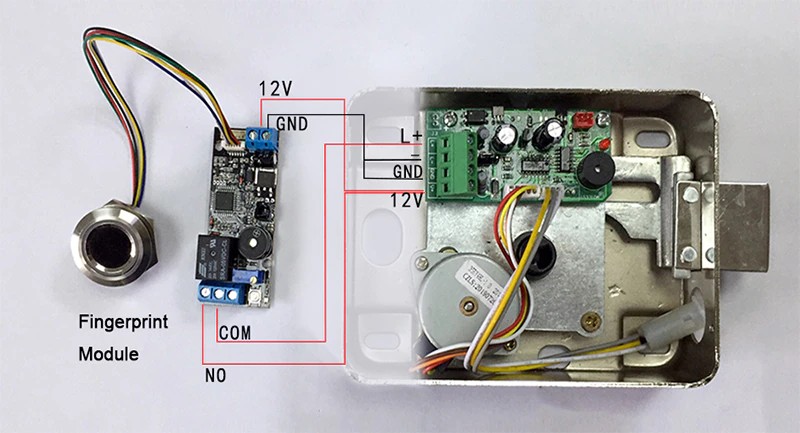

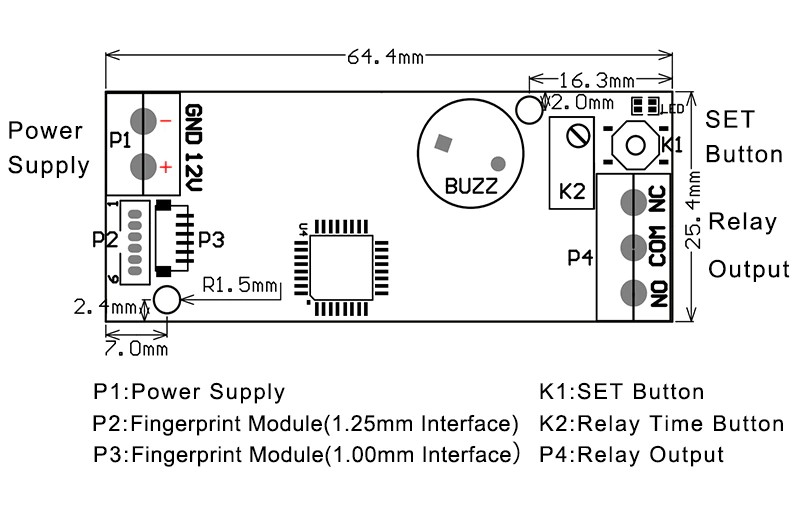

Diagramme de référence de connexion K202:
Instructions pour la carte de contrôle K202:
1. Empreinte digitale d'administrateur d'enregistrement:Appuyez brièvement sur le bouton SET, le voyant bleu clignote rapidement et le système est en état d'enregistrement, mettez le même doigt d'administration plusieurs fois dans la zone de collecte d'empreintes digitales jusqu'à ce que l'écoute de la musique signifie que l'enregistrement des empreintes digitales est réussi. L'empreinte digitale peut être enregistrée en continu lorsque le système est en état d'enregistrement; Si vous n'avez pas besoin d'ajouter plus d'empreinte digitale, attendez quelques secondes.
2. Enregistrer l'empreinte digitale de l'utilisateur:Appuyez sur l'empreinte de l'administrateur jusqu'à ce que le voyant bleu clignote rapidement et que la musique se fasse entendre, ce qui signifie que vous pouvez ajouter l'empreinte de l'utilisateur. Placez le même doigt utilisateur plusieurs fois dans la zone de collecte d'empreintes digitales jusqu'à ce que vous entendiez de la musique, l'enregistrement des empreintes digitales est réussi. L'empreinte digitale peut être enregistrée en continu lorsque le système est en état d'enregistrement; Si vous n'avez pas besoin d'ajouter plus d'empreinte digitale, attendez quelques secondes.
3. Supprimer l'empreinte digitale de l'utilisateur:Appuyez sur l'empreinte d'administrateur pendant environ 12 secondes jusqu'à ce que vous entendiez «Di-» et de la musique, ce qui signifie que les empreintes de l'utilisateur sont effacées.
4. Retour à la valeur par défaut d'usine:Appuyez sur le bouton SET jusqu'à ce que vous entendiez «Di» un long bip et de la musique, ce qui signifie que l'opération d'initialisation est réussie.

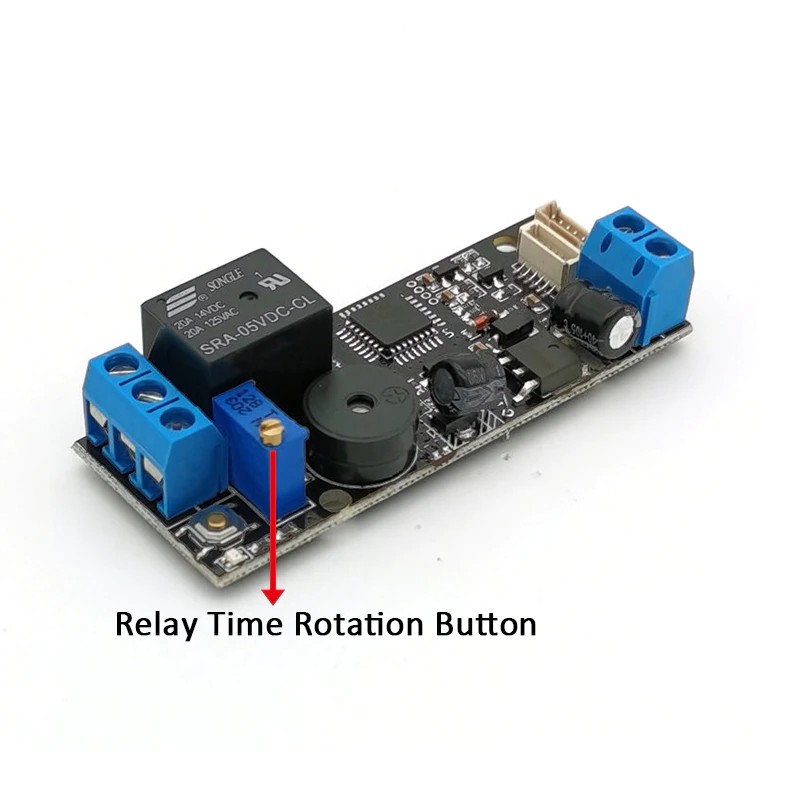

5. Régler le temps de relais:Tournez K2 pour régler le temps de fermeture du relais de 0.5 à 30 secondes. Le relais est une sortie de contact, un signal de commutation, pas de sortie de tension.
6. Utilisation:Appuyez sur le doigt, le relais se ferme après le passage de l'empreinte digitale, et le temps de fermeture est déterminé par K2.
Remarque: toute empreinte digitale peut être utilisée en état d'usine, mais la fonction sera invalide après l'enregistrement de l'empreinte digitale.
● R503 mise à niveau vers la version étanche, niveau étanche: IP65
Lorsque la température de l'environnement d'utilisation fluctue considérablement, cela peut affecter la colle, ce qui peut affecter l'effet imperméable.
● Vous pouvez télécharger le manuel d'utilisation K202 sur le site web suivant:
● Vous pouvez télécharger le manuel d'utilisation R503 à partir de ce lien de site web:
● Vidéo d'opération K202 + R503 pour comment enregistrer les empreintes digitales sur Youtube:
● Vidéo de fonctionnement K202 + R503 pour comment régler le temps de relais sur Youtube:

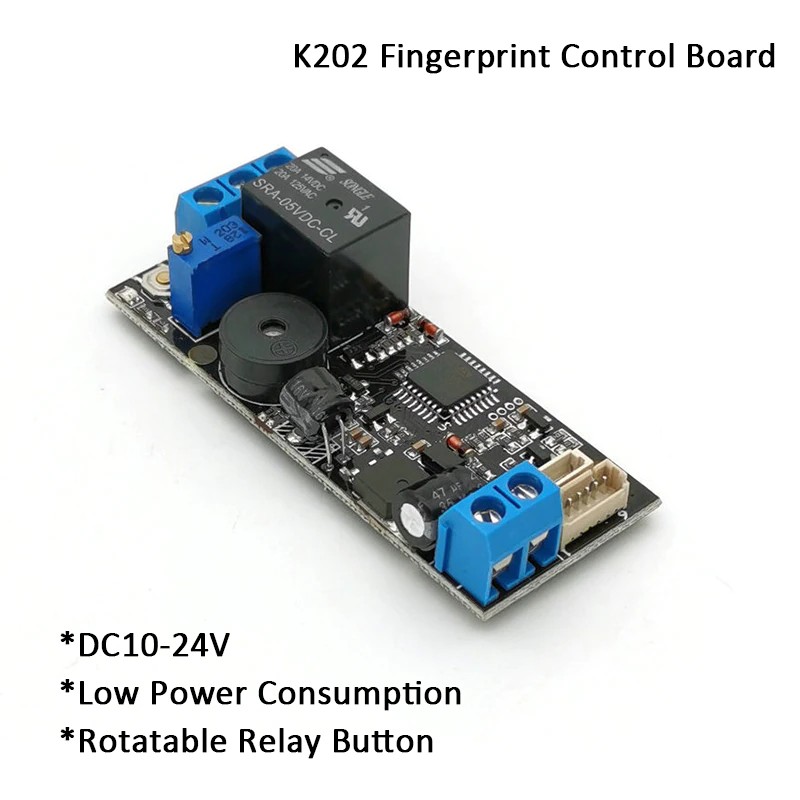

K202 Détails:

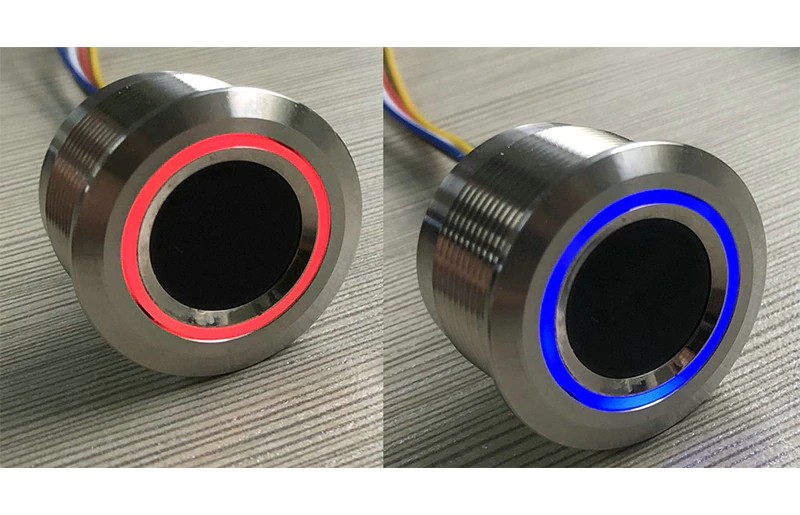

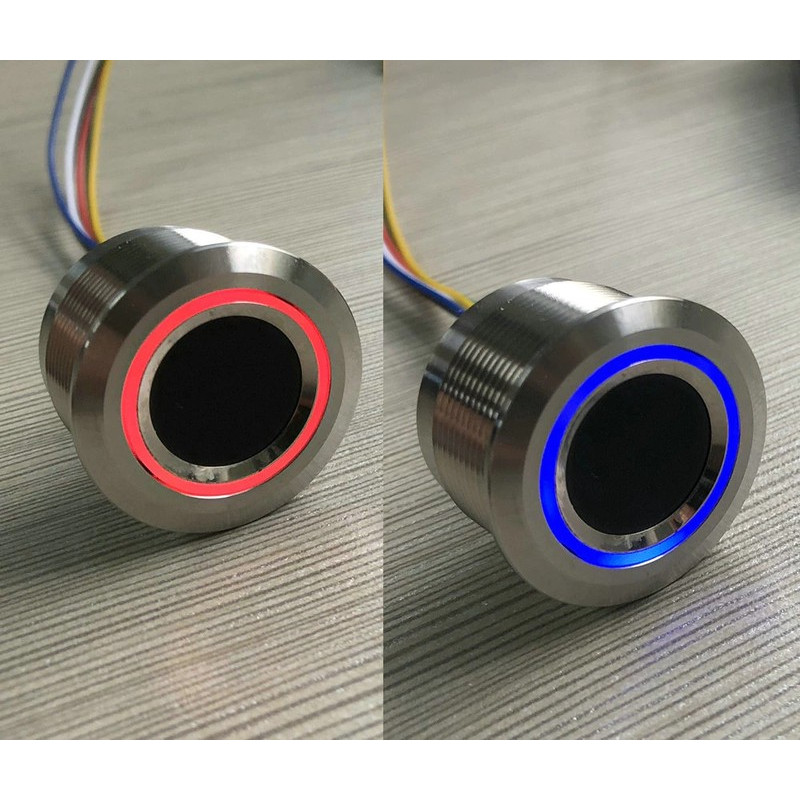

R503 Détails:
Pour la liste d'expédition, veuillez voir la photo suivante:

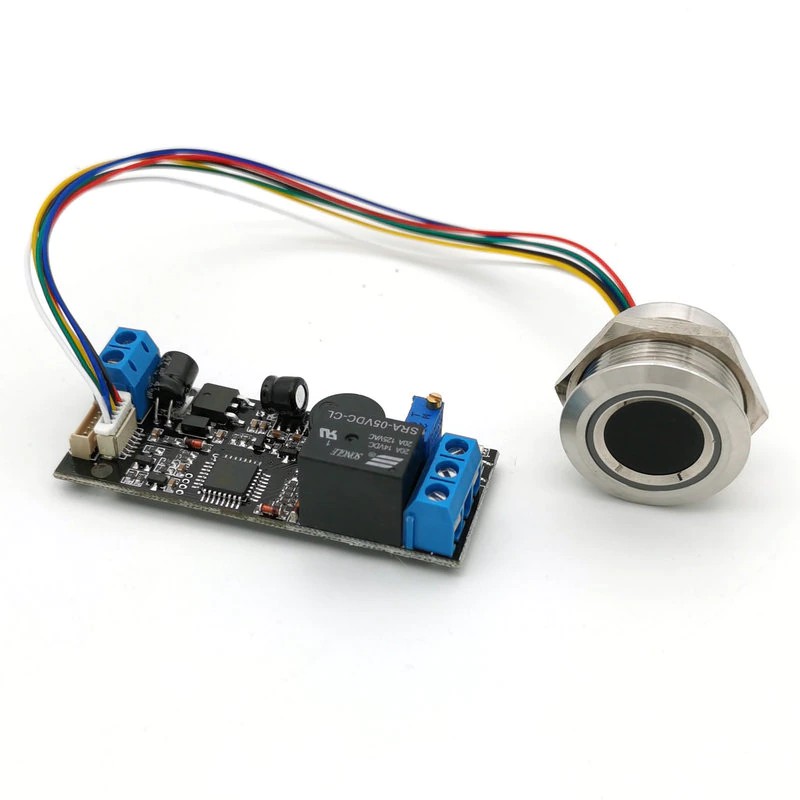

Carte de contrôle d'empreinte digitale K202 + module d'empreinte digitale R503

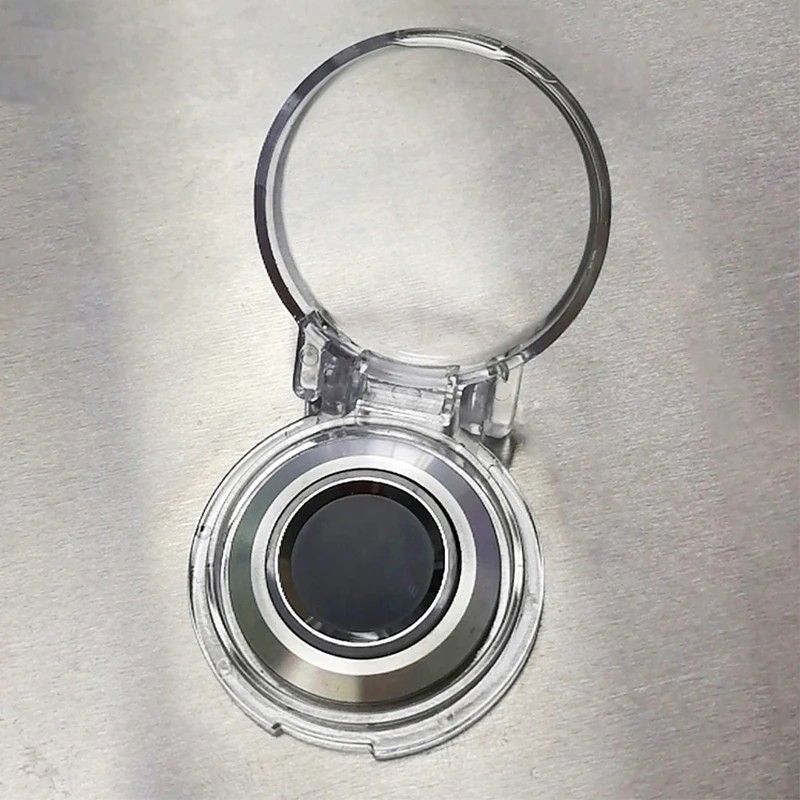

Si vous avez besoin d'un boîtier en plastique pour le module d'empreintes digitales R503, veuillez vérifier ce lien:
Remarque: le boîtier peut résister à la pluie et à la poussière, mais pas étanche.

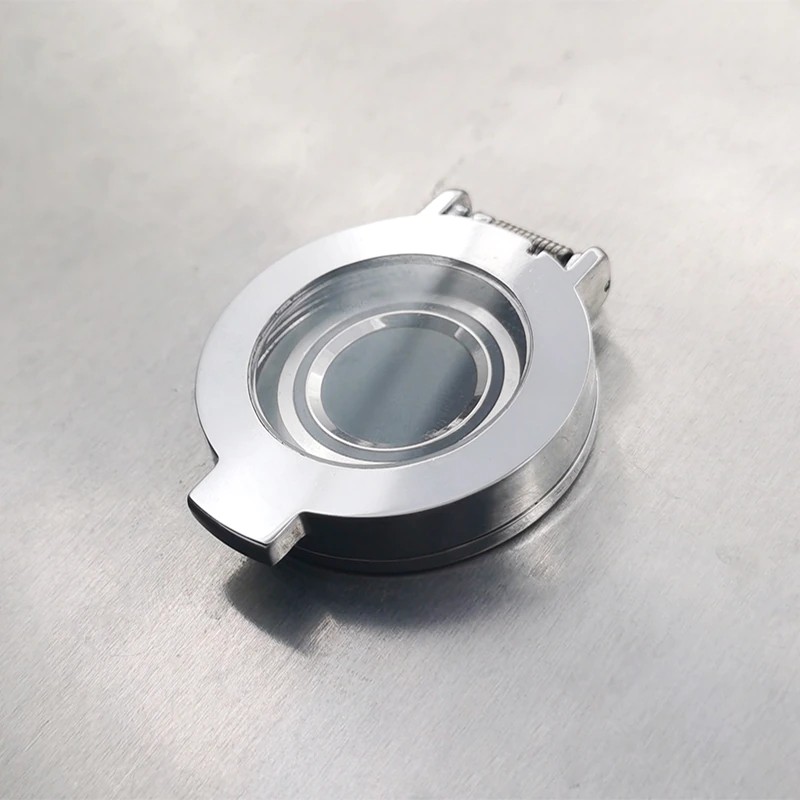

Si vous avez besoin d'un boîtier en alliage de zinc pour le module d'empreintes digitales R503, veuillez vérifier ce lien:
