Kit De Módulo Receptor De Radio Estéreo Fm Ajustable, 76-108Mhz, Receptor Inalámbrico Manualidades Producción Electrónica Entrenamiento, Habilidades De Soldadura
- 138 comentarios
- 139 Vendidos
Valoración de Los Clientes
*Nota: Google Translate ha procesado algunas reseñas.Certificación: ninguno
Suministros de bricolaje: eléctrico
Rango de medición: 76-108MHz
Dimensiones: 57*32*20 mm
Temperatura de funcionamiento: -40 ℃ ~ 85 ℃
Número de modelo: Kit de bricolaje de Radio Radio Radio
Artículo: kit de bricolaje de receptor de radio FM
Voltaje de trabajo: DC 3V
Trabajo actual: 19MA
Frecuencia de trabajo: 76-108MHz
Impedancia de salida: 32ohm
Uso: práctica de soldadura/ electrónica de bricolaje
Característica 1: Kit de radio de bricolaje
Característica 2: receptor de radio FM
Característica 3: Módulo de receptor FM
Cuaderno de notas
1. Es una radio. Si no se recibe la radio, habrá ruido blanco. Debes ajustar la radio receptora pulsando el botón.
2. No lo use en un ambiente con interferencias, de lo contrario habrá mucho ruido blanco.
3. La frecuencia se puede ajustar. La señal de cada frecuencia es fuerte o débil. Si es una señal relativamente débil, esta frecuencia no se puede reproducir claramente.
4. ¿Hay algún ruido en los auriculares? Si hay ruido, es posible que no se busque la estación de radio.
5. Se recomienda no usarlo en un entorno con interferencias. Puedes probarlo al aire libre. La señal de recepción interior se interfiere fácilmente.

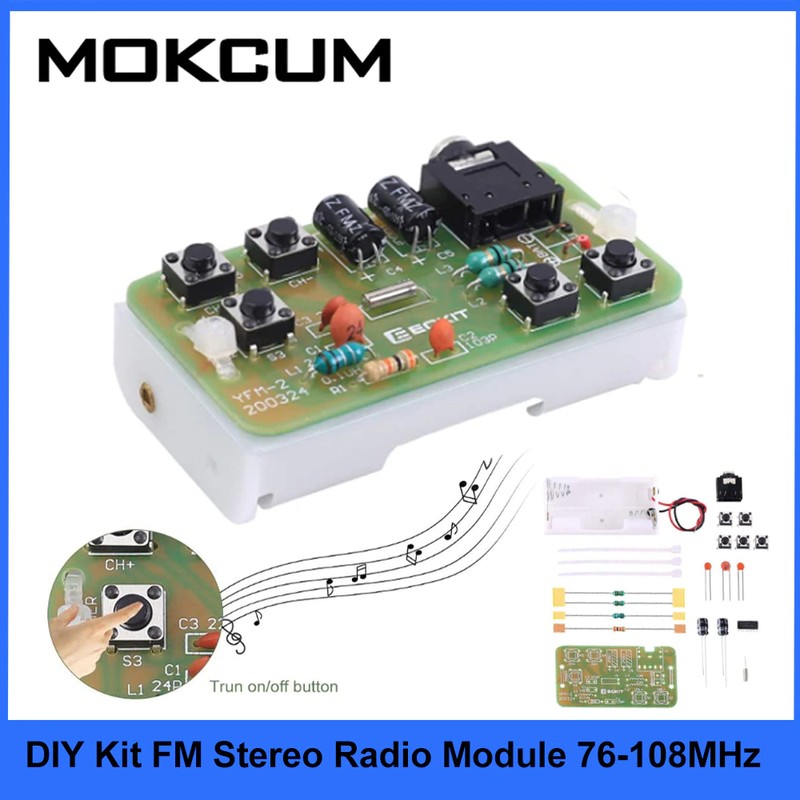

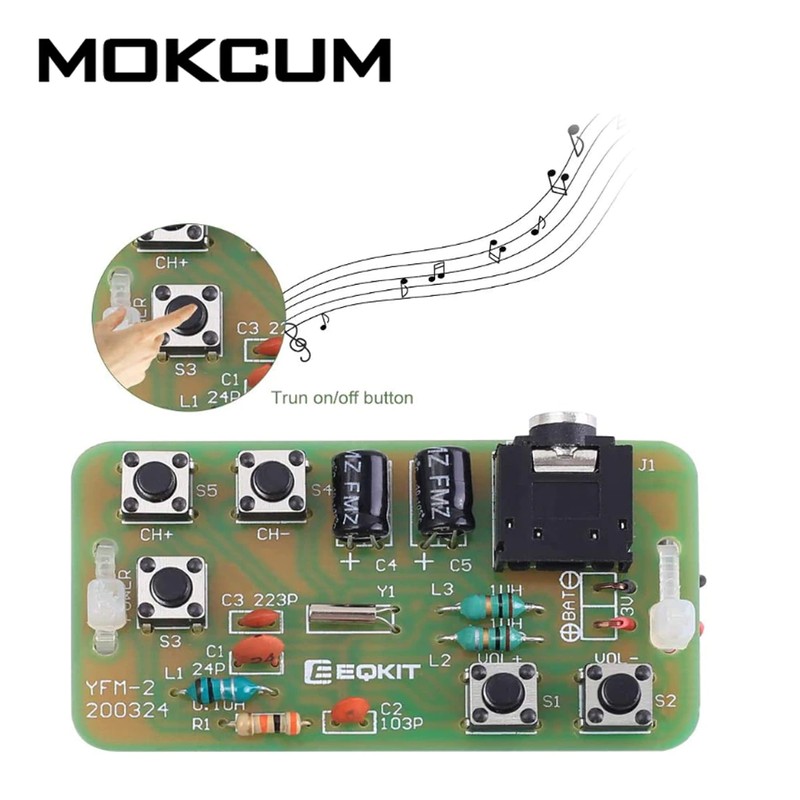

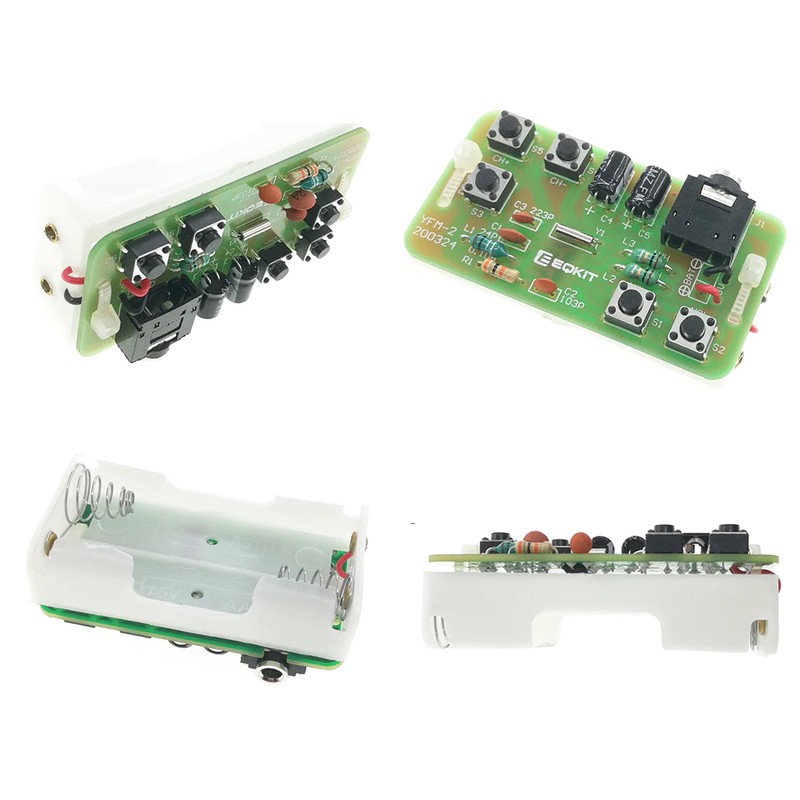

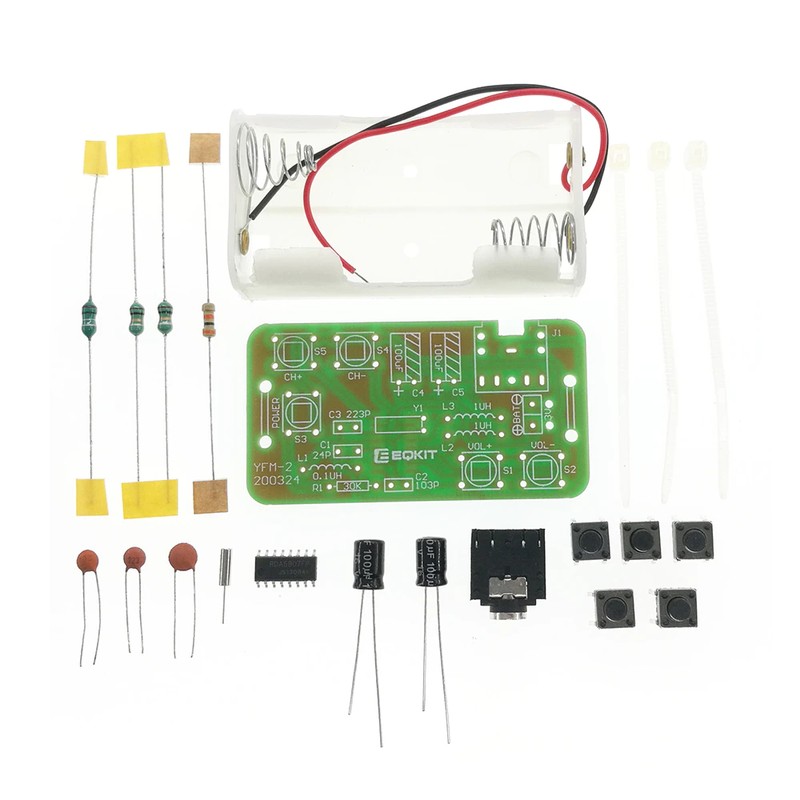

Kit DIY de módulo de Radio FM estéreo ajustable 76-108MHz receptor inalámbrico DC 3V

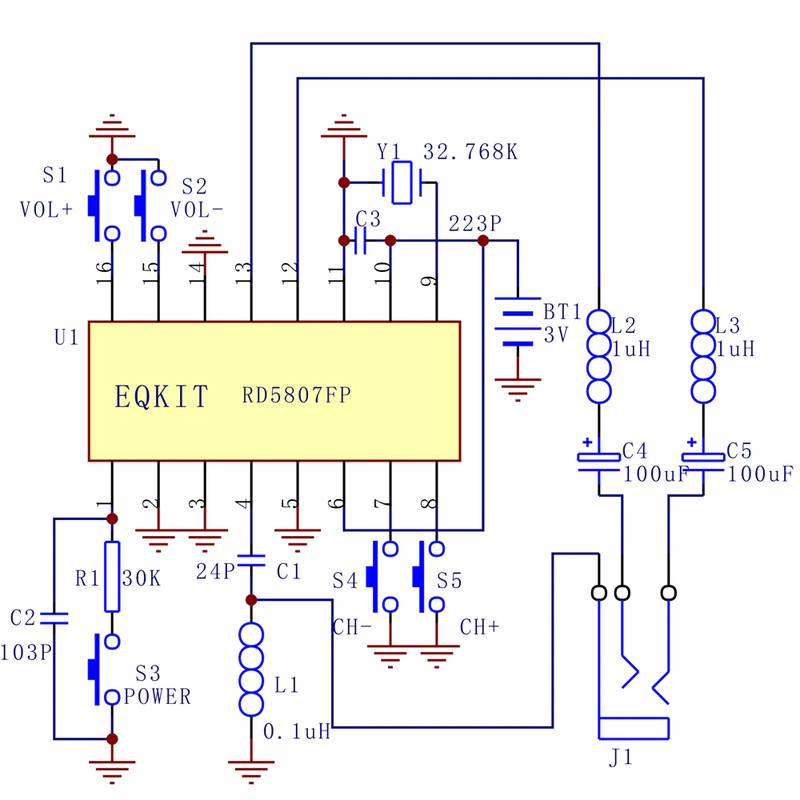

1. Introducción:
El circuito de radio de tipo YFM-2 es muy sencillo. El número total de componentes no supera los 19. Aunque el número de componentes no es grande, incluye dos tipos de componentes: SMD y DIP que son adecuados para principiantes y amigos que quieren practicar la soldadura de componentes SMD.
2. Características:
1>. Circuito digital integrado de control de ganancia automático (AGC).
2>. Soporta la banda de frecuencia global 76-108Mhz
3>. Soldadura manual DIY
4>.Simple y fácil de operar
5>. Admite función de memoria de radio

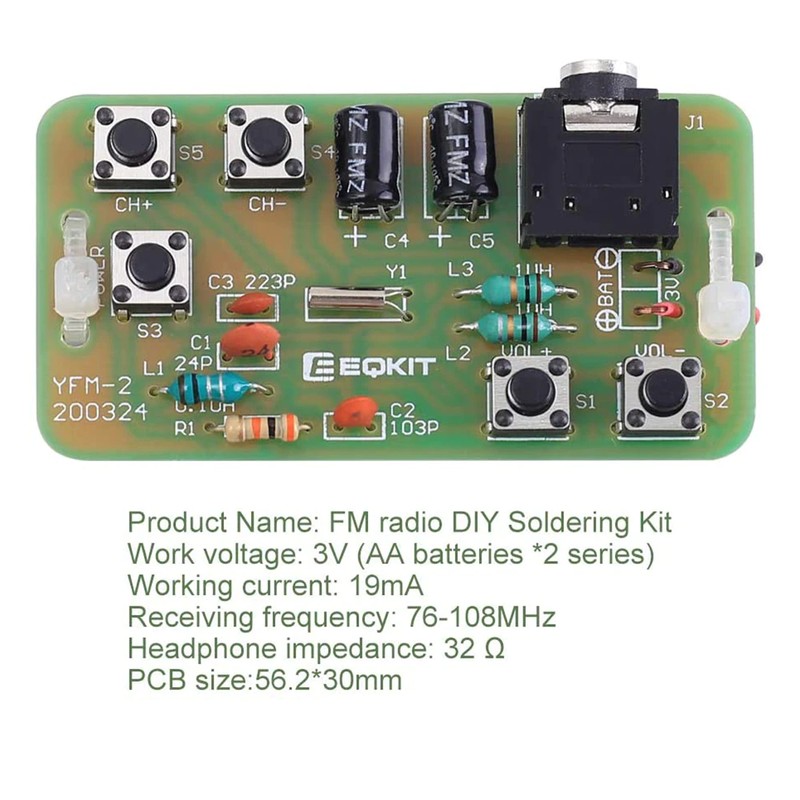

3. Parámetro:
1>. Nombre del artículo: Kit DIY de módulo de Radio ESTÉREO FM
2>. Modo del artículo: YFM-2
3>. Voltaje de funcionamiento: CC 3V
4>. Corriente de trabajo: 19mA
5>. Frecuencia de trabajo: 76-108Mhz
6>. Impedancia de salida: 32ohm
7>. Temperatura de trabajo:-40 ℃ ~ 85 ℃
8>. Humedad de trabajo: 0% ~ 95% RH

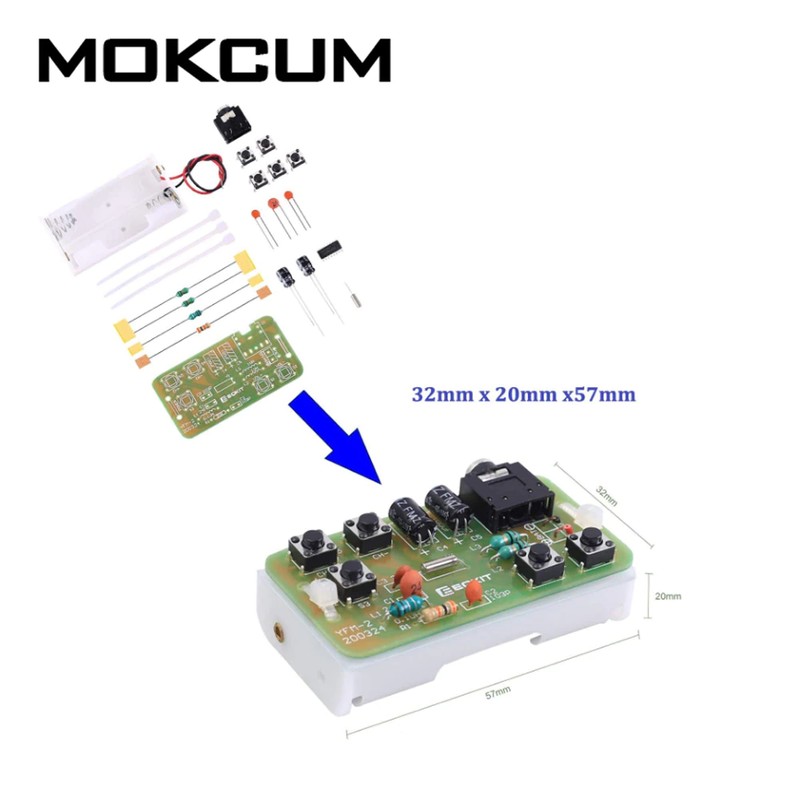

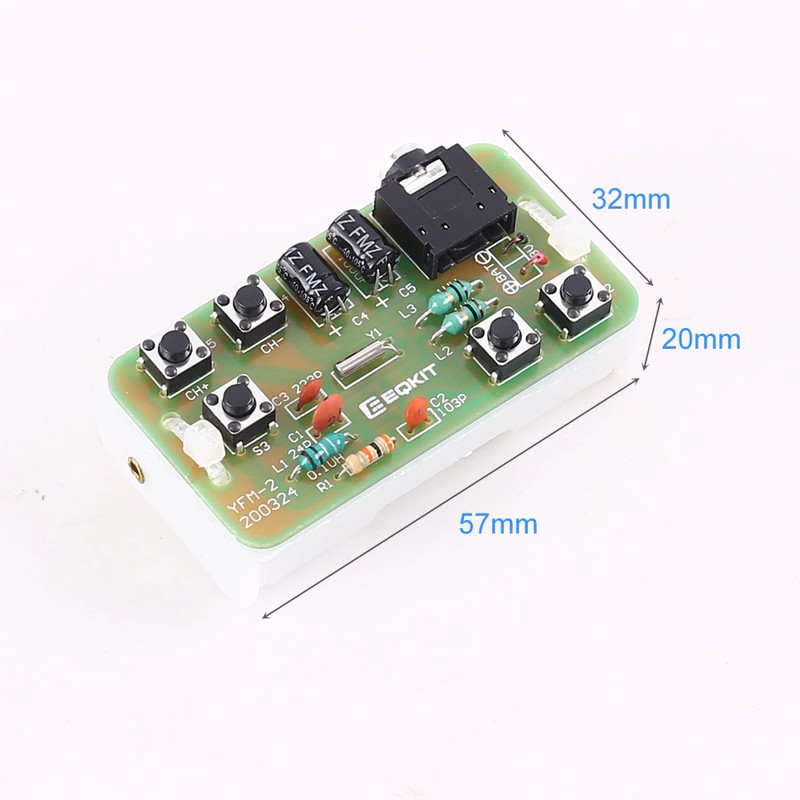

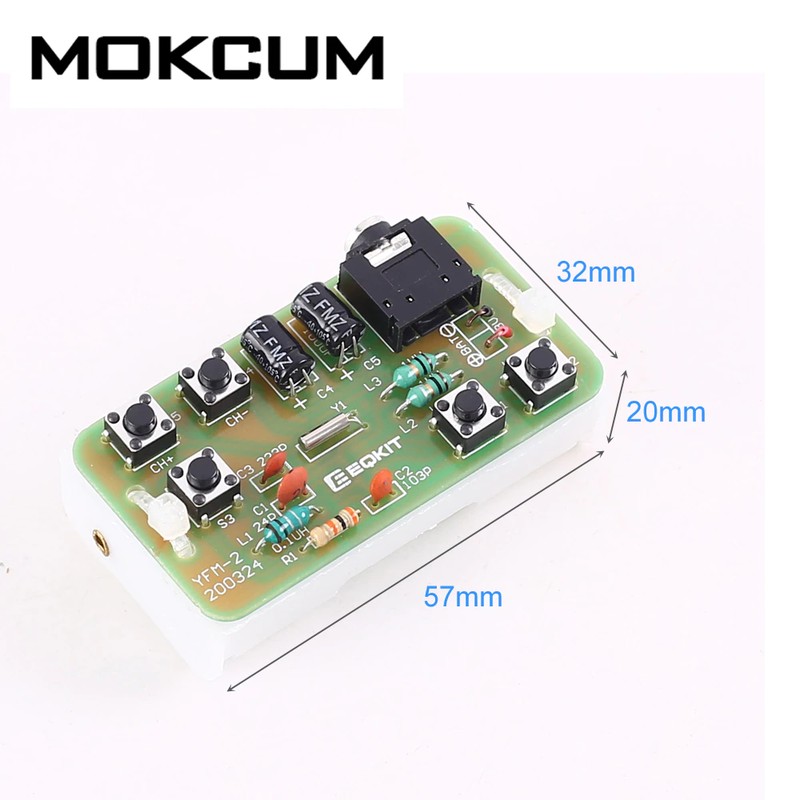

9>. Tamaño (instalado):57*32*20mm
4. Aplicación:
1>. Formación de habilidades de soldadura
2>. Escuela de estudiantes
3>. Producción DIY
4>. Diseño de proyecto
5>. Competición electrónica
6>. Diseño de graduación
7>. Colección de artesanías
8>. Decoración del hogar
9>. Colección de recuerdos
5. Consejos de instalación:
1>. El usuario debe preparar la herramienta de soldadura primero.
2>. Sea paciente hasta que la instalación esté completa.
3>. El paquete es un kit de bricolaje. El usuario debe terminar de instalarlo.
4>. El soldador no puede tocar los componentes durante mucho tiempo (1,0 segundos), de lo contrario dañará los componentes.
5>. Presta atención al positivo y negativo de los componentes.
6>. Estrictamente prohibido el cortocircuito.
7>. Instale componentes complejos preferentemente.
8>. Asegúrese de que todos los componentes estén en la dirección correcta y en el lugar correcto.
9>. ¡se recomienda leer el manual de instalación antes de comenzar la instalación!

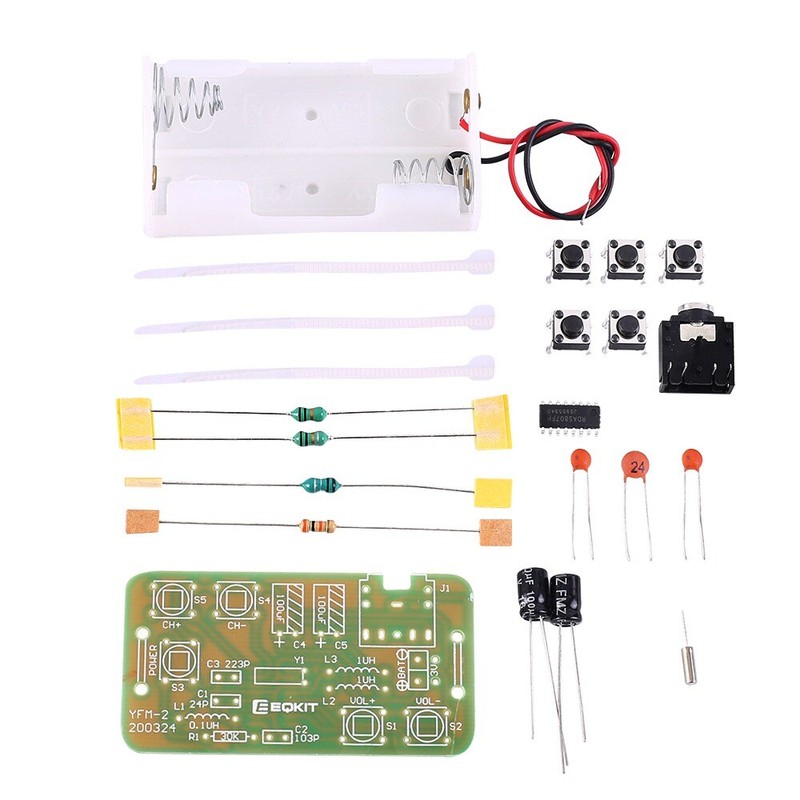

6. Pasos de instalación (¡Tenga paciencia al instalarlo!):

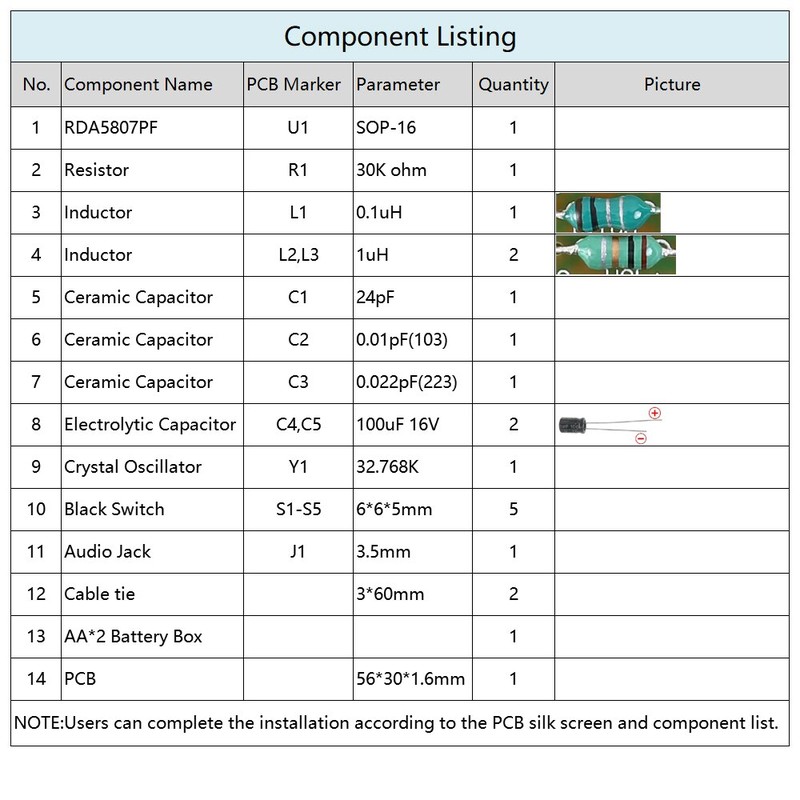

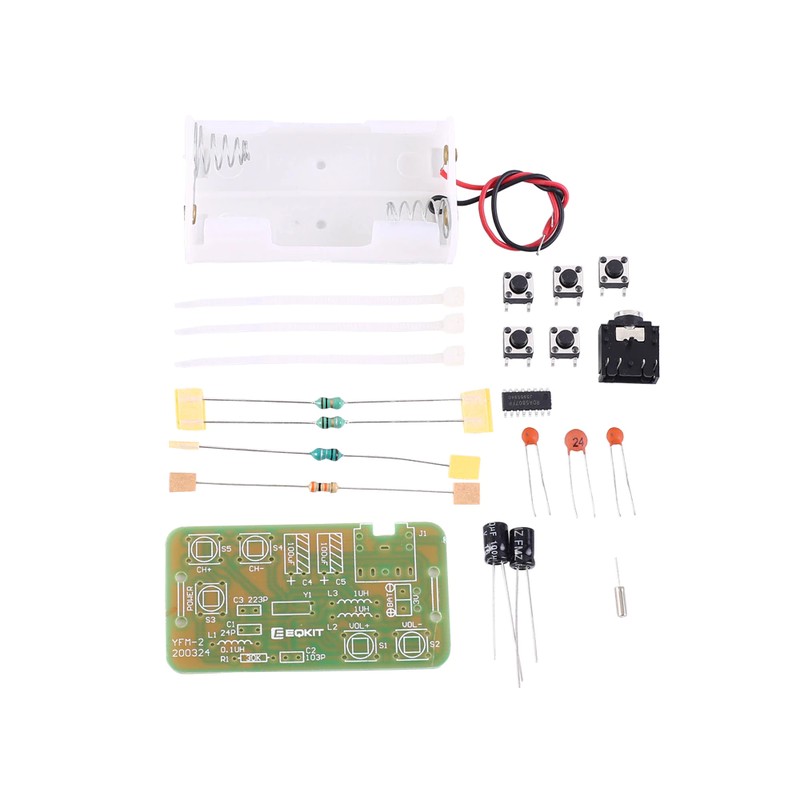

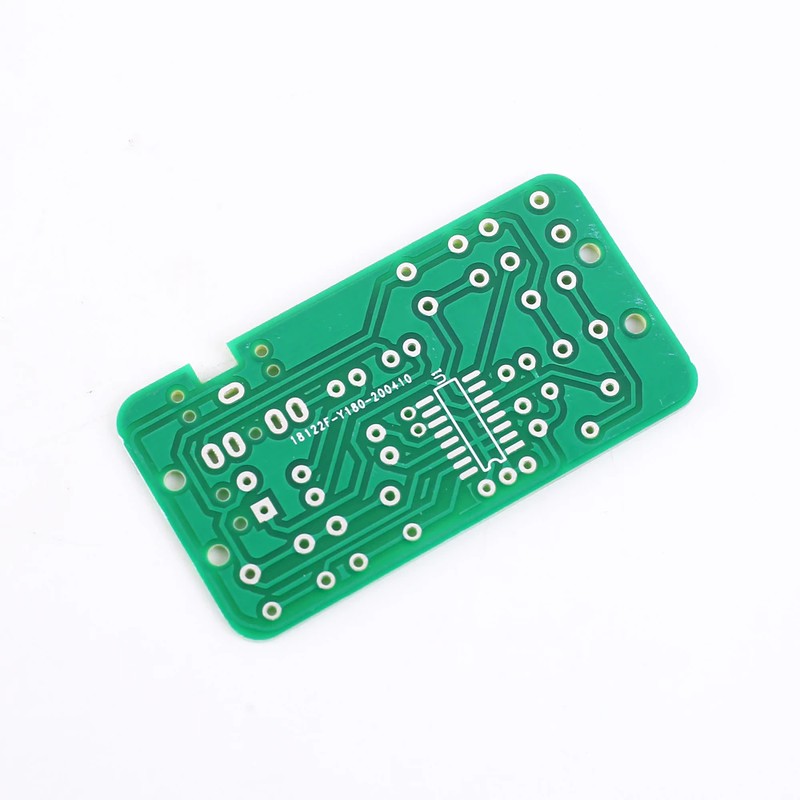

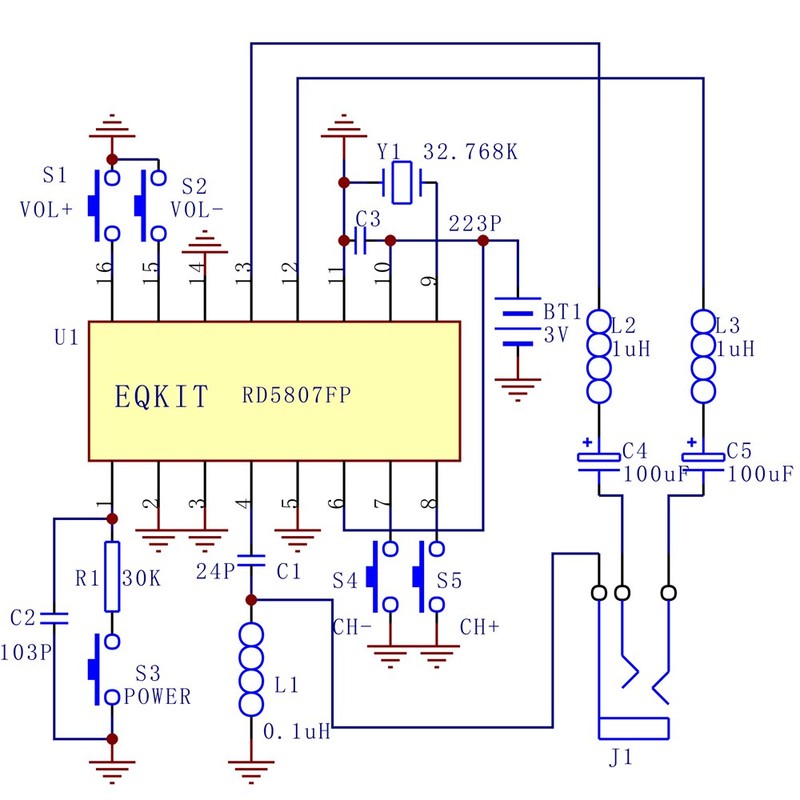

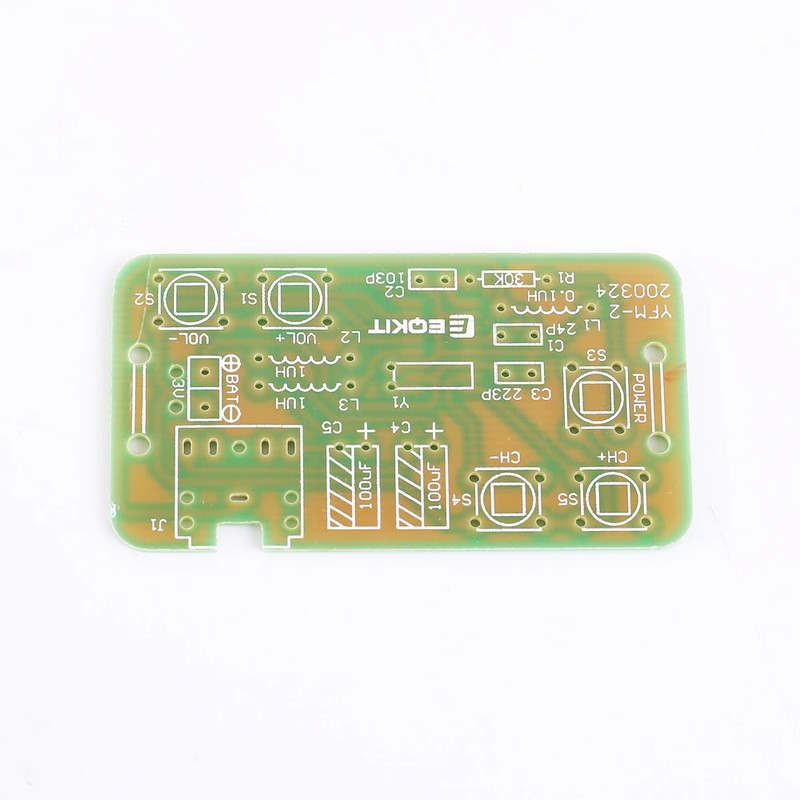

1>. Paso 1: instale 1 unidad de SOP-16 RDA5807PF en U1. Hay un punto en una esquina del circuito integrado y hay una almohadilla rectangular en el circuito impreso donde colocar el Pin1 del circuito integrado. Estas dos marcas se corresponden entre sí y se utilizan para especificar la dirección de instalación del circuito integrado.
2>. Paso 2: Instale 1 piezas de resistencia de 30K ohm en R1.
3>. Paso 3: Instale 1 piezas de Inductor 0.1uH en L1.
4>. Paso 4: Instale 2 piezas de Inductor 1uH en L2,L3.
5>. Paso 5: Instale 1 piezas de oscilador de cristal de 32.768KHz en Y1.
6>. Paso 6: Instale 1 piezas de condensador de cerámica 24pF en C1.
7>. Paso 7: Instale 1 piezas de condensador cerámico 0.01pF(103) en C2.
8>. Paso 8: Instale 1 piezas de condensador cerámico 0.022pF(223) en C3.
9>. Paso 9: Instale 5 piezas de interruptor de 6*6*5mm en S1-S5.
10>. Paso 10: Instale 1 piezas de condensador electrolítico de 100uF 16V en C4,C5. Presta atención a los polos positivo y negativo. El pin más corto es el polo negativo.
11>. Paso 11: Instale 1 piezas de conector de Audio de 3,5mm en J1.
12>. Paso 12: Conecte la caja de la batería. Preste atención al positivo y al negativo.
13> paso 13: utilice una brida para fijar la caja de la batería.
14>. Paso 14: conéctelo a la fuente de alimentación y disfrute del efecto.
