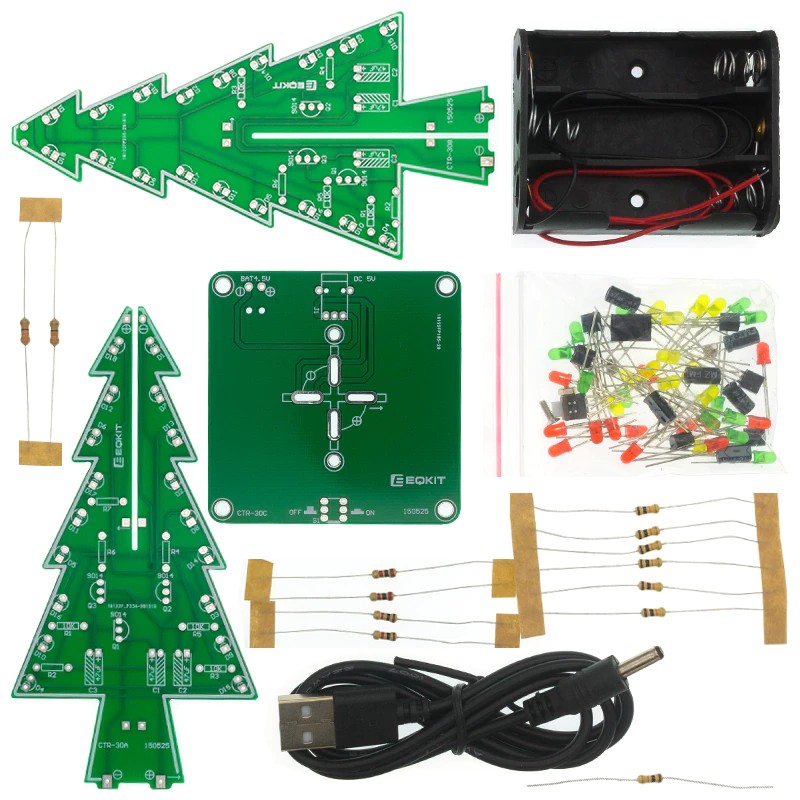

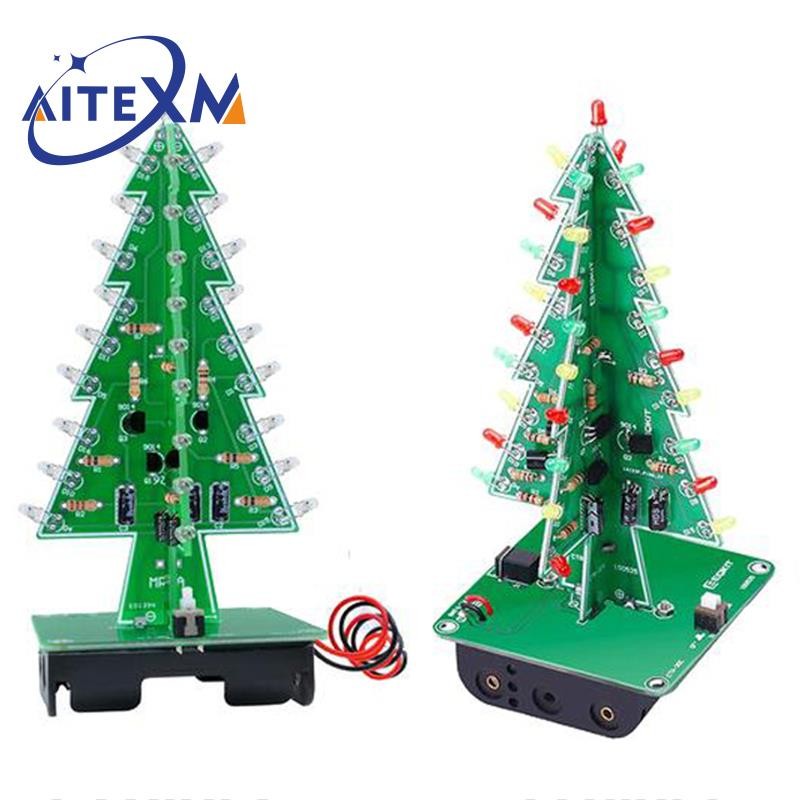

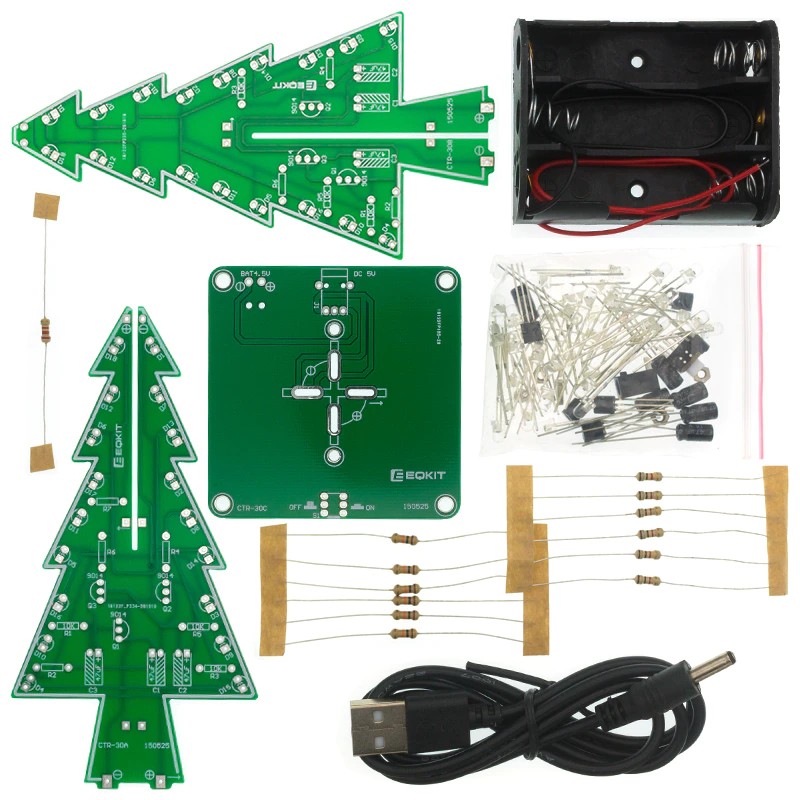

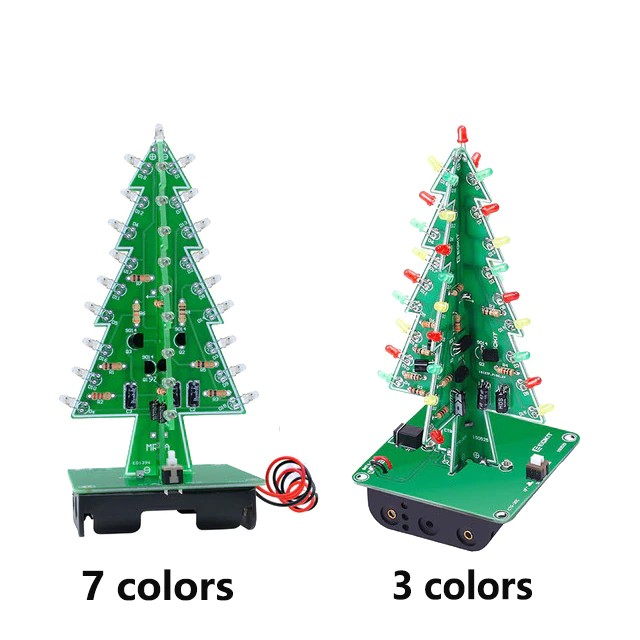

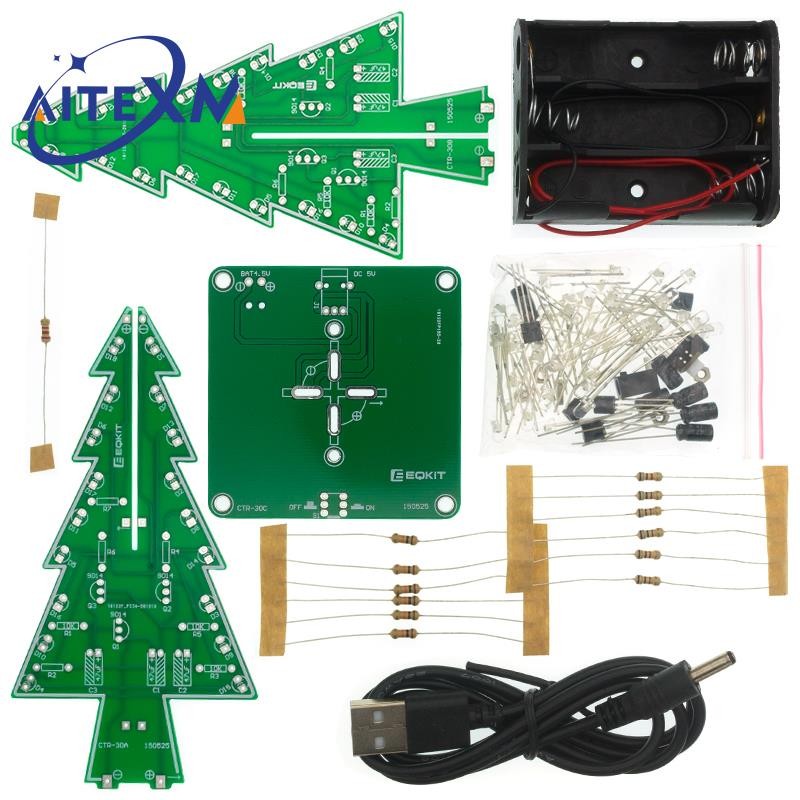

ثلاثية الأبعاد ثلاثية الأبعاد شجرة عيد الميلاد Led لتقوم بها بنفسك عدة أحمر/أخضر/أصفر Led فلاش عدة الدوائر الإلكترونية متعة جناح
- (132 التقييمات)
- 228 مباع
آراء العملاء
*ملاحظة: تمت معالجة بعض المراجعات بواسطة خدمة الترجمة من Google!رقم الطراز: Tree Christmas Tree LED DIY Kit
is_customized: نعم

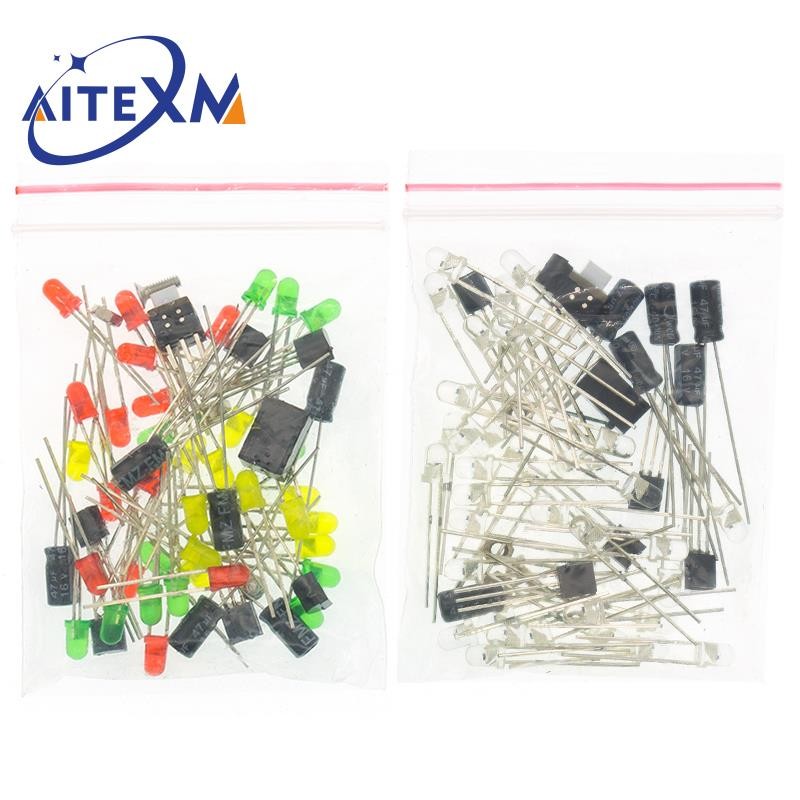

تتكون هذه الدائرة من 16 قطعة LED (صمام ثنائي باعث للضوء). 16 قطعة LED مقسمة إلى أربع مجموعات ، وكل مجموعة لديها ترددات وامضة مختلفة ، عندما فلاش أربع مجموعات معا ، وهذا العنصر يبدو وكأنه شجرة عيد الميلاد الصغيرة. يتم تشغيل الدائرة بواسطة بطارية 9 فولت.
المزايا:
هذه الدائرة بسيطة وعملية ، وانخفاض استهلاك الطاقة ، ويستخدم الدوائر المتكاملة للقيادة: أجزاء أقل ، والخط بسيط وسهل الفهم.
الخارجية عدة الأسلاك:
مع قابس قابل للتوصيل لسهولة استبدال الأجزاء في أي وقت وتؤدي إلى تصحيح الدائرة. يسمح لنا أيضا لتعميق فهمنا لمبادئ الدائرة في عملية التصحيح.
هذا الخط هو في شكل دائرة التذبذب عن طريق دورة ولدت من المبادئ التالية:
-بعد أول تهمة ، مكثف C1 و C4 الشحن كاملة.
-المكثفات C2 & C3 سوف تستمر في الشحن.
-عندما يتم تشغيل الترانزستور Q1 و Q4 في نفس الوقت ، فإنه تفريغ مكثف C1 و C4.
-المكثفات C2 و C3 مشحونة بالكامل ، الترانزستور Q1 و Q4 سيتم إغلاق ، في حين أيضا شحن مكثف C1 و C4 مرة أخرى.
-يتم تشغيل الترانزستورات Q2 & Q3 في حين سيتم تفريغ مكثف C2 & C3.
-عن طريق القياس ، فلاش السرعة هو تردد التذبذب ، ويتم تحديد التردد من قبل المقاوم R & السعة C القيم.

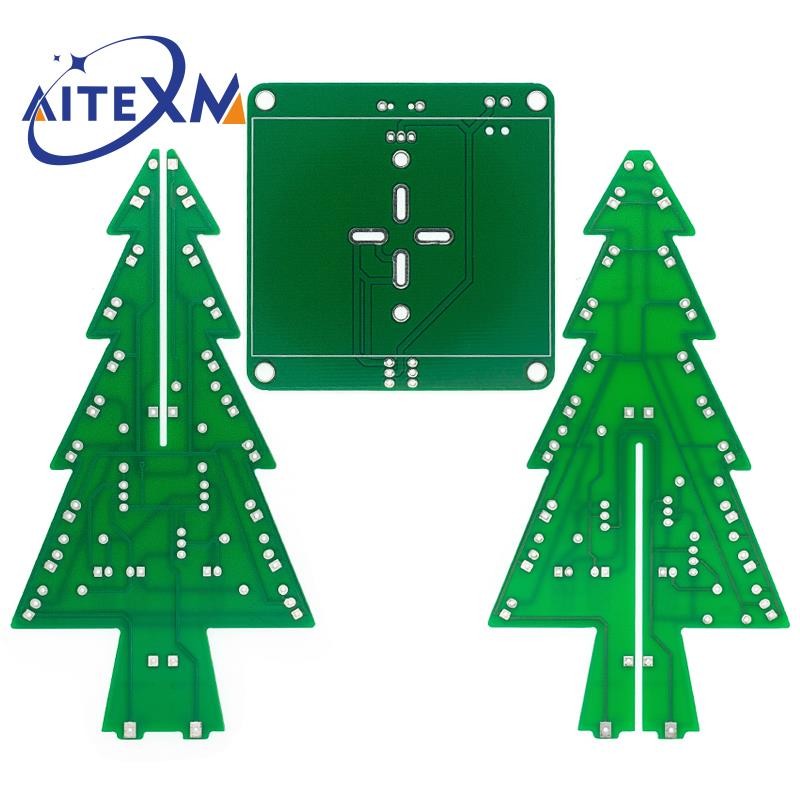

-حجم اللوح: 70 مللي متر * 110 مللي متر
