Lcr-Tc2 Tc-T7-H Tcr-T7 Lcr-Tc1 الملونة عرض متعددة الوظائف Tft الخلفية الترانزستور اختبار صمام ثنائي ثلاثي المسار مكثف المقاوم
- (139 التقييمات)
- 321 مباع
آراء العملاء
*ملاحظة: تمت معالجة بعض المراجعات بواسطة خدمة الترجمة من Google!شهادة: لا شيء
رقم الطراز: LCR-TC2 TC-T7-H TCR-T7 LCR-TC1 TESTER
is_customized: نعم

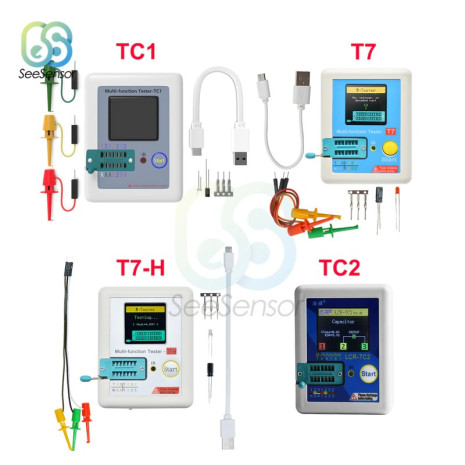

ما الفرق بين 4 إصدارات ؟
LCR-T7 / LCR-TC1: شاشة ملونة/رقاقة M644 ، وظيفتين هي نفسها! T7 أسرع قليلا! شاشة TC1 أكبر قليلاً وهي كلها مدعوم من بطاريات ليثيوم. بالإضافة إلى قياس المقاومة ، السعة ، الحث ، الثنائيات ، الترانزستورات MOS ، الثايرستور ، فإنه يمكن أيضا قياس منظمات الجهد الكهربي إضافية ، فك الأشعة تحت الحمراء (تقتصر على تنسيق هيتاشي)
TC-T7-H: هو نسخة مطورة من LCR-T7 ، ما يصل إلى تاريخ/أسرع نسخة
LCR-TC2: هو نسخة مطورة من TC-T7-H. مقارنة مع TC-T7-H ، فقد ترقية هيكل الدائرة ، وعمر بطارية دائمة طويلة ، رمز الأمثل ، والمقاومة هي ألف واحد (وهذا يرتبط باتساق الاختبار المتكرر ، وهذا هو ، نفس المقاومة لا تتكرر الاختبار سيكون هناك تغييرات ، وبعض الاختبارات المتكررة سيكون لها أخطاء)

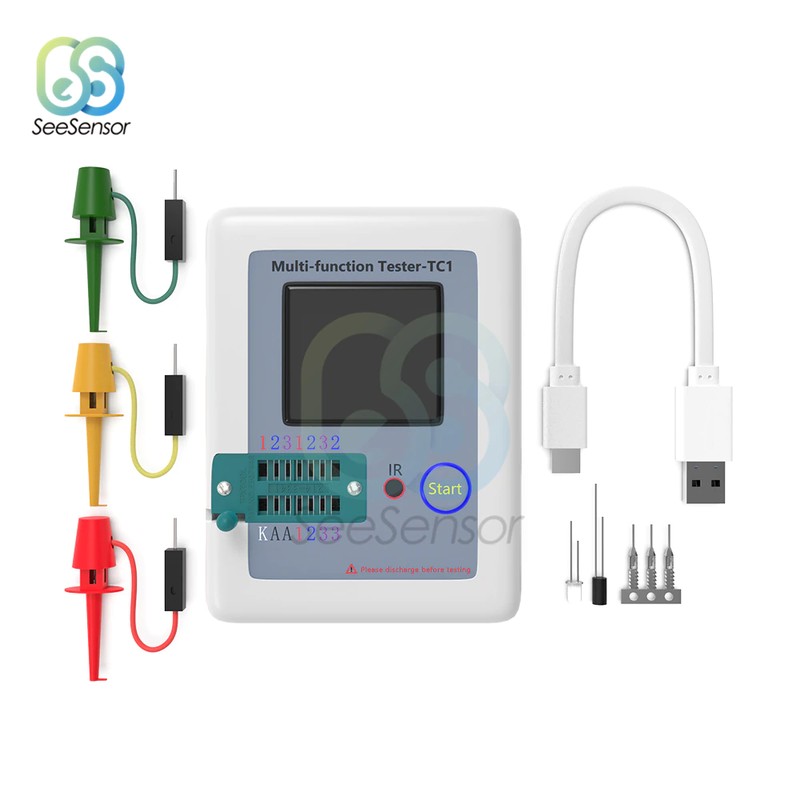

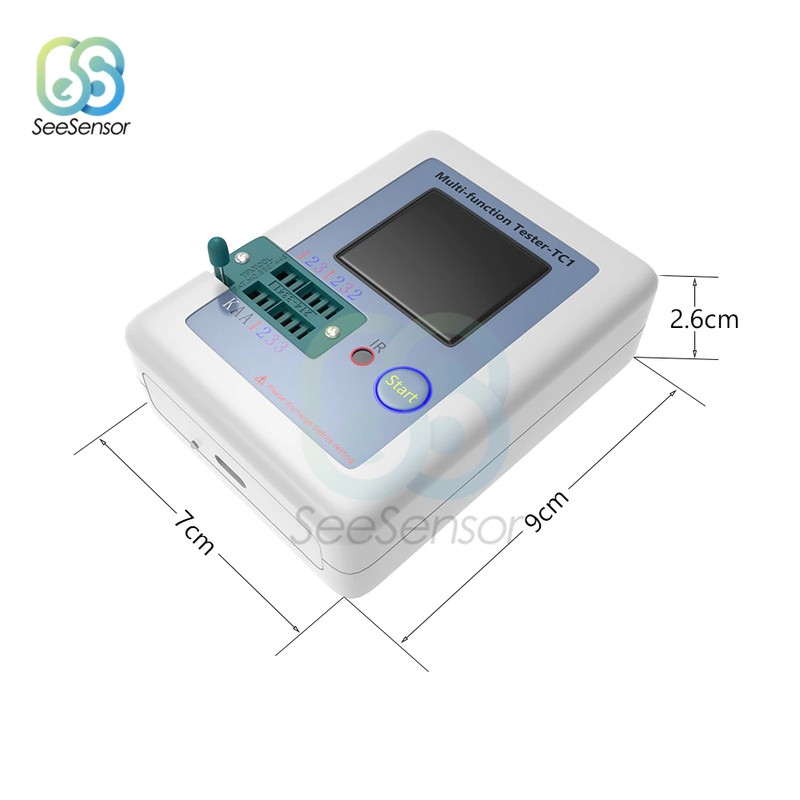

LCR-TC1

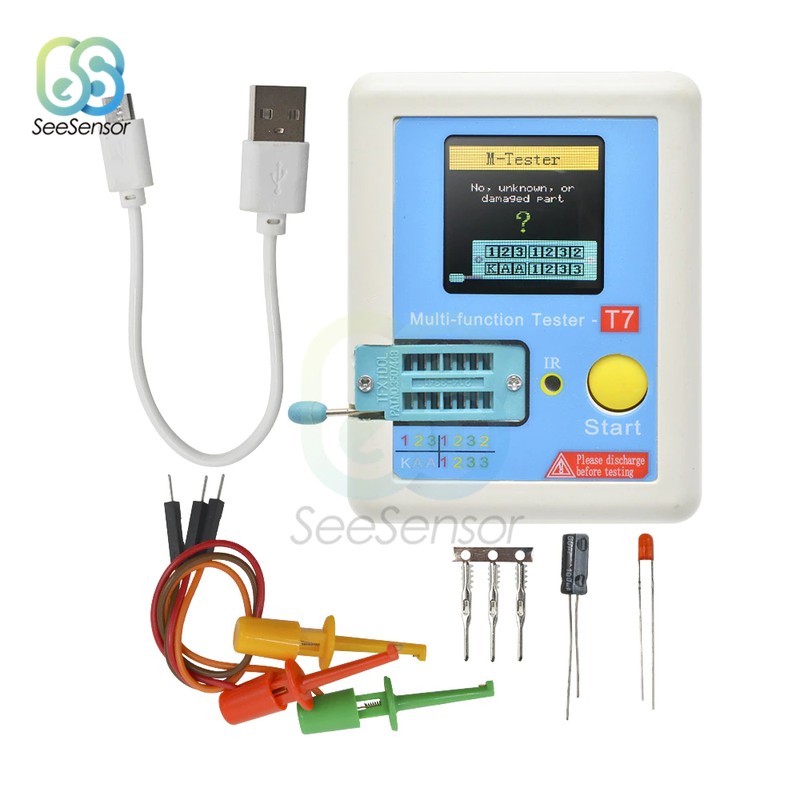

TCR-T7

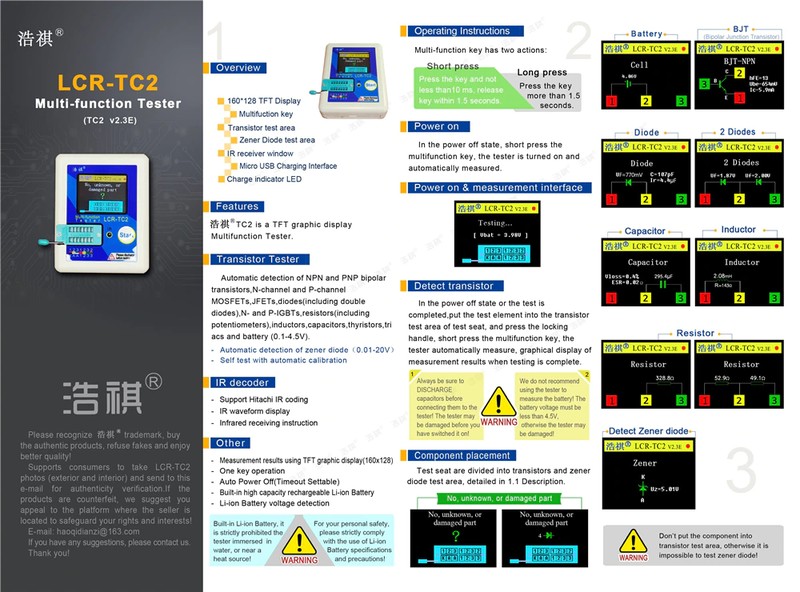

1.1 مقدمة
-160 × 128 تفت العرض
-متعددة وظيفة مفتاح
-الترانزستور اختبار منطقة
-زينر ديود منطقة الاختبار
-IR استقبال نافذة
-المصغّر USB شحن واجهة
-تهمة مؤشر LED
1.1 الميزات
TC-V2.12k هو TFT الرسم عرض اختبار متعددة الوظائف.
L الترانزستور اختبار
-
-الكشف التلقائي من زينر diode0.01-30 فولت
-الاختبار الذاتي مع المعايرة التلقائية

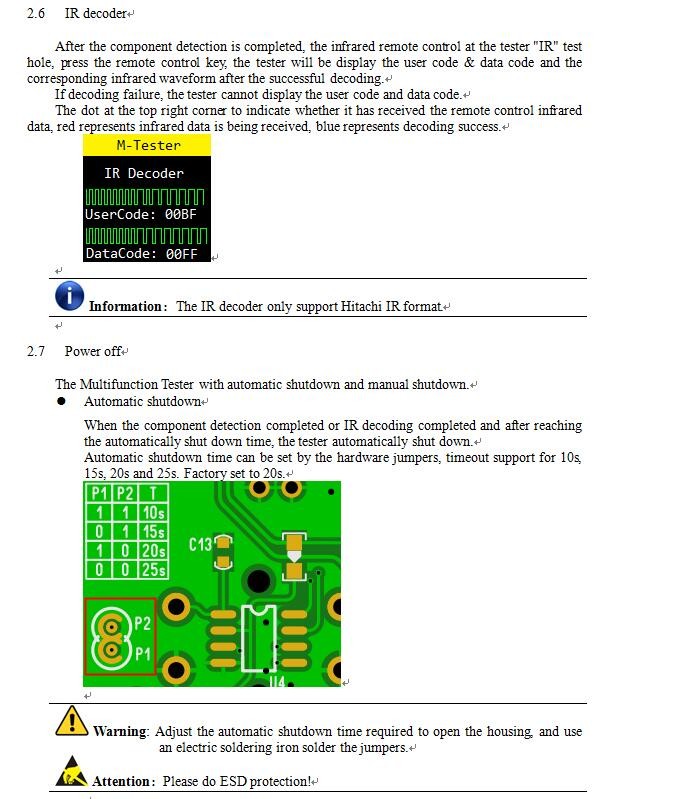

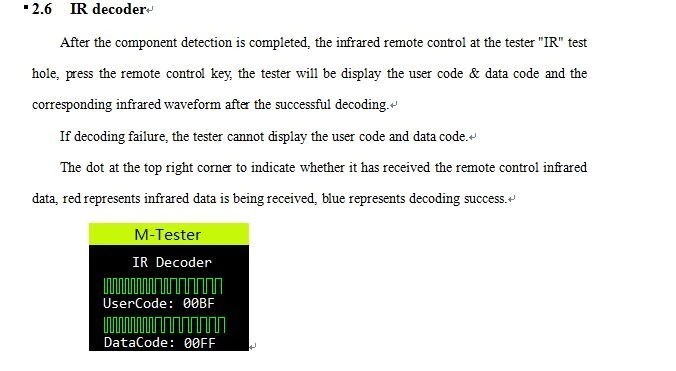

L IR فك
-دعم هيتاشي الأشعة تحت الحمراء الترميز
-IR الموجي عرض
-الأشعة تحت الحمراء تلقي تعليمات
L الأخرى
-نتائج القياس باستخدام شاشة عرض رسومات TFT (160x128)
واحد مفتاح التشغيل
-إيقاف التشغيل التلقائي (ضبط الوقت)
-المدمج في قدرة عالية قابلة للشحن بطارية ليثيوم أيون

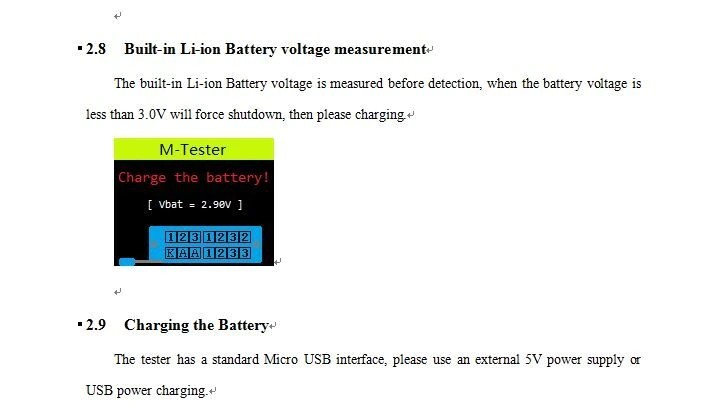

-بطارية ليثيوم أيون الجهد كشف
-دعم الصينية والإنجليزية
تحذير: المدمج في بطارية ليثيوم أيون ، يحظر منعا باتا اختبار مغمورة في الماء ، أو بالقرب من مصدر الحرارة!
تحذير: لسلامتك الشخصية ، يرجى الامتثال بدقة لاستخدام مواصفات بطارية ليثيوم أيون والاحتياطات!

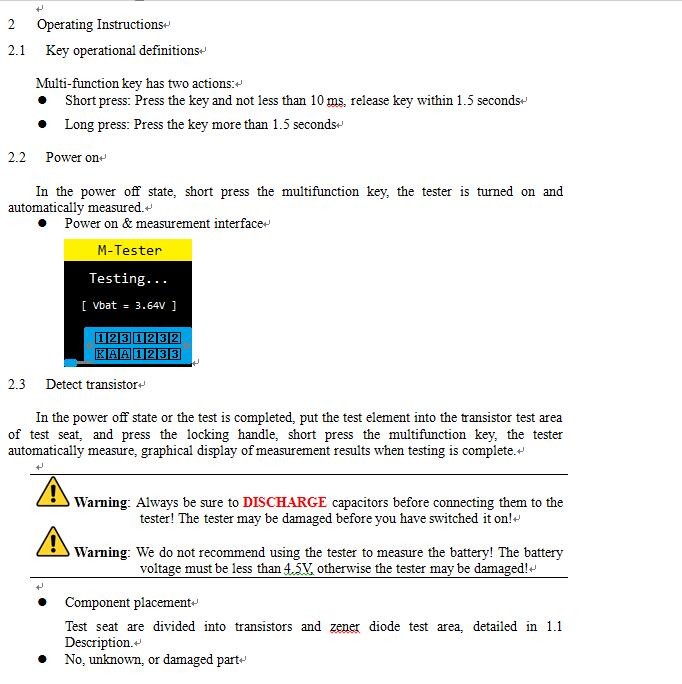

1 تعليمات التشغيل
1.1 مفتاح التشغيلية تعريفات
مفتاح متعدد الوظائف له إجراءان:
ل قصيرة الصحافة: اضغط على المفتاح وليس أقل من 10 ms ، الافراج عن مفتاح في غضون 1.5 ثانية
ل اضغط لفترة طويلة: اضغط على المفتاح أكثر من 1.5 ثانية
1.2 الطاقة على
في حالة إيقاف التشغيل ، اضغط لفترة قصيرة على مفتاح متعدد الوظائف ، يتم تشغيل الاختبار وقياسه تلقائيًا.
ل السلطة على واجهة القياس

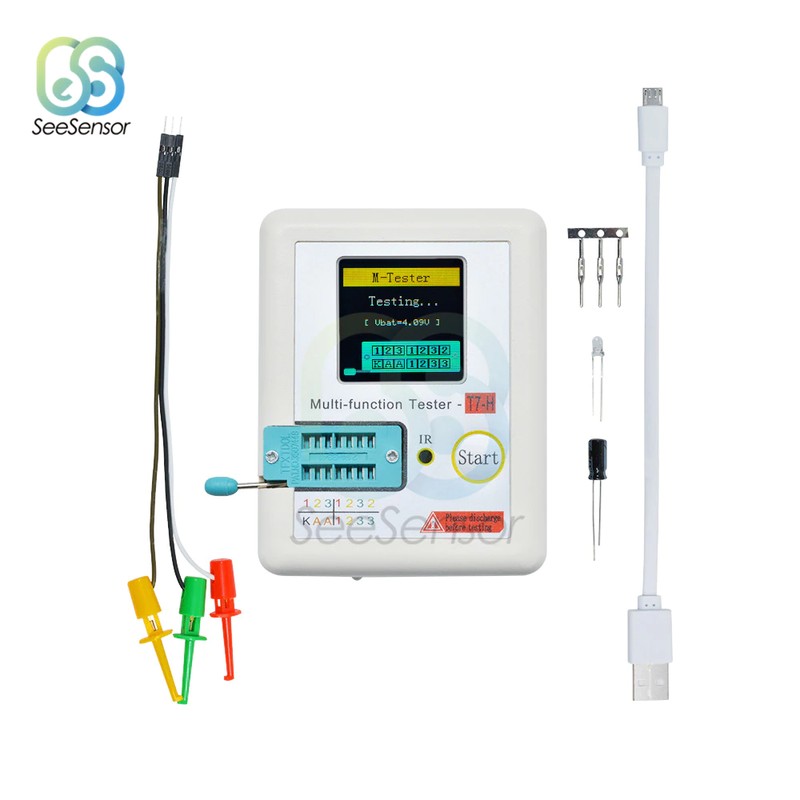

TC-T7-H
128x128 تفت العرض
متعددة وظيفة مفتاح
الترانزستور اختبار منطقة
زينر ديود اختبار منطقة
IR استقبال نافذة
المصغّر USB شحن واجهة
تهمة مؤشر LED

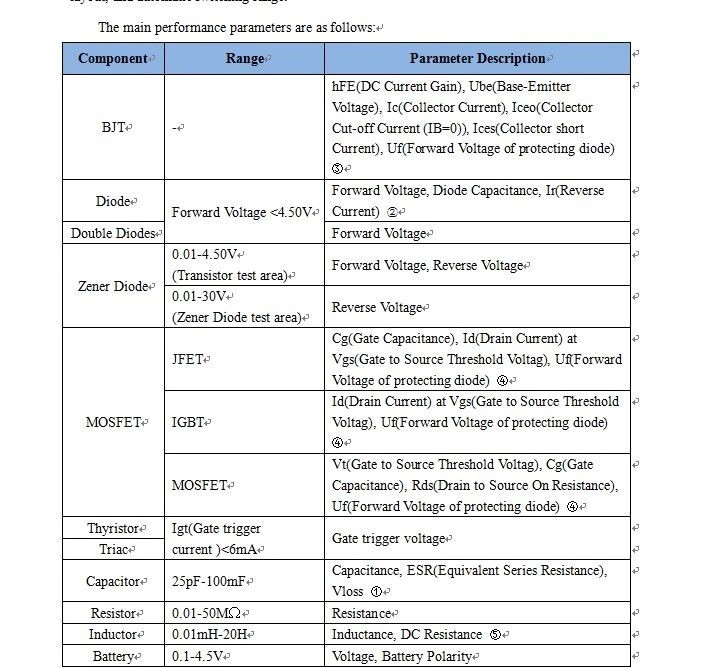

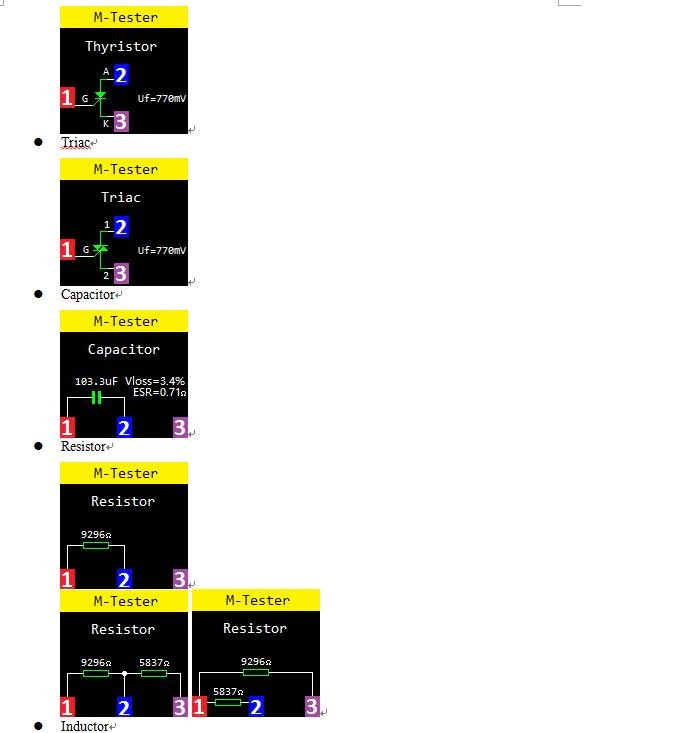

مكون | مجموعة | المعلمة وصف |

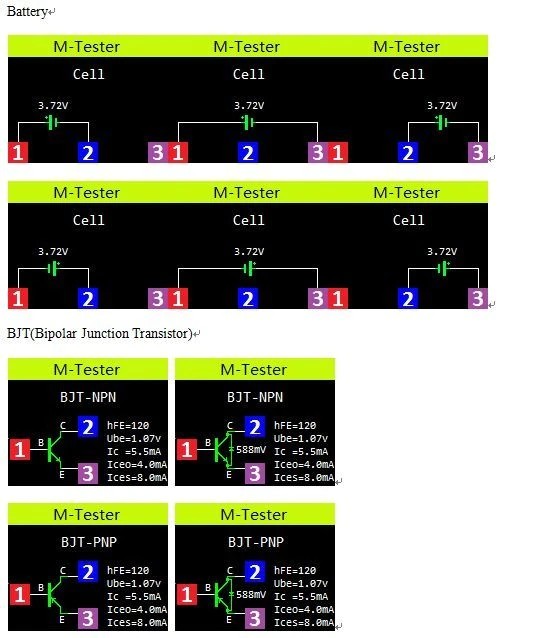

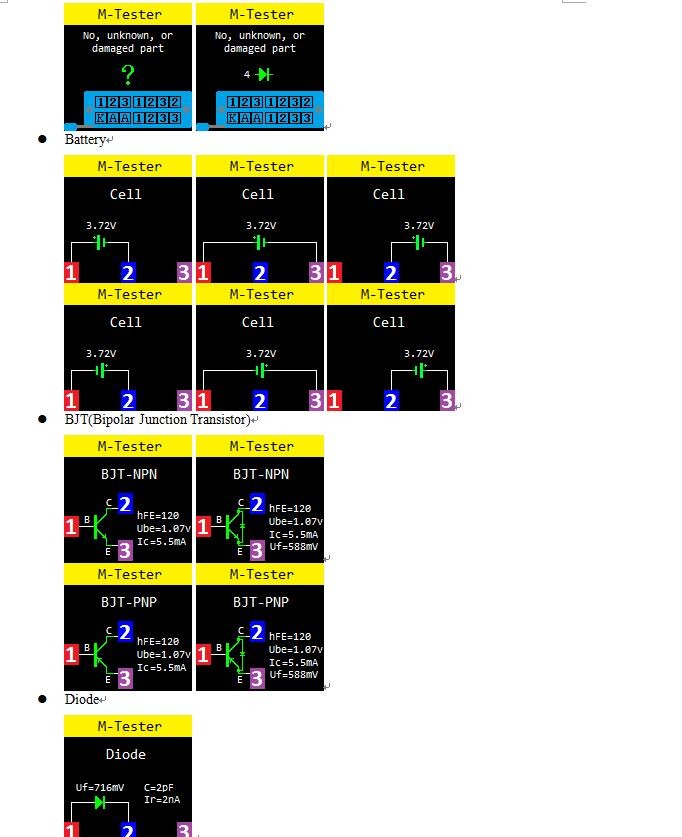

BJT | - | HFE (تيار مستمر كسب الحالي) ، Ube (قاعدة باعث الجهد) ، Ic (جامع الحالي) ، Iceo (جامع قطع التيار (IB = 0) ، ices (جامع التيار القصير) ، Uf (الجهد إلى الأمام من حماية الصمام الثنائي) ③ |
ديود | الجهد إلى الأمام <4.50 فولت | الجهد إلى الأمام ، السعة الصمام الثنائي ، الأشعة تحت الحمراء (عكس الحالي) ★ |
مزدوجة الثنائيات | إلى الأمام الجهد | |
زينر ديود | 0.01-4.50V (منطقة اختبار الترانزستور) | الجهد إلى الأمام ، الجهد العكسي |
0.01-20V (زينر ديود منطقة الاختبار) | عكس الجهد | |

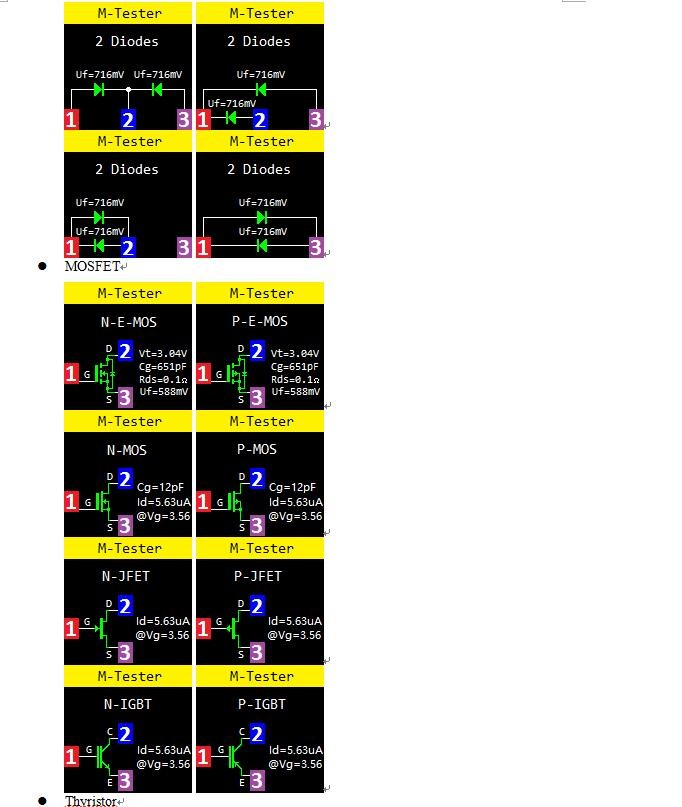

MOSFET | JFET | Cg (بوابة السعة) ، معرف (استنزاف الحالي) في فغز (بوابة إلى مصدر عتبة فولتاج) ، Uf (الجهد إلى الأمام من حماية الصمام الثنائي) ④ |
IGBT | معرف (استنزاف الحالي) في فغز (بوابة إلى مصدر عتبة فولتاج) ، أوف (الجهد إلى الأمام من حماية الصمام الثنائي) ④ | |
MOSFET | Vt (بوابة إلى مصدر عتبة فولتاج) ، Cg (بوابة السعة) ، Rds (استنزاف إلى مصدر على المقاومة) ، Uf (الجهد إلى الأمام من حماية الصمام الثنائي) ④ | |

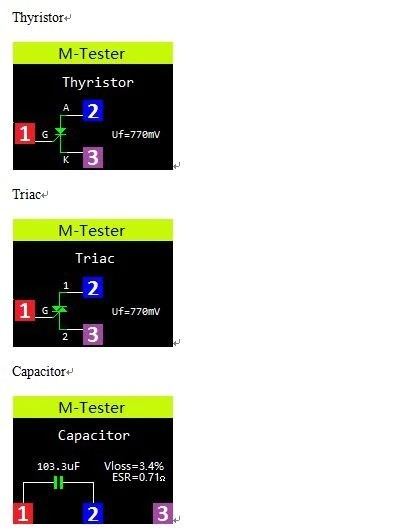

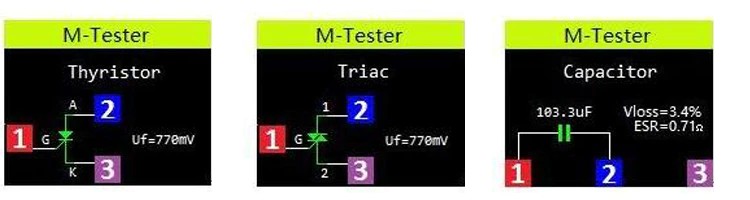

الثايرستور | Igt (بوابة الزناد الحالي)<6mA | بوابة الزناد الجهد |
التيرستورات | ||
مكثف | 25pF-100mF | السعة ، ESR (مقاومة سلسلة مكافئ) ، Vloss ♦ |
المقاوم | 0.01-50MΩ | المقاومة |

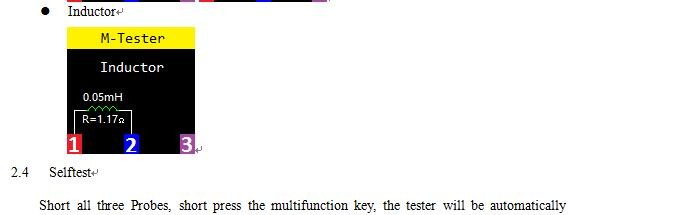

مغو | 0.01 ميجا هرتز-20H | الحث ، تيار مستمر مقاومة ⑤ |
البطارية | 0.1-4.5V | الجهد ، بطارية قطبية |
ملاحظة: ديود السعة ، الأشعة تحت الحمراء (عكس الحالي) المعروضة فقط عندما فعالة
نوت ③: عرض فقط عندما يكون حماية الصمام الثنائي
نوت ④: إسر ، فلوس المعروضة فقط عندما فعالة
نوت ⑤: قياس المحاثات مع المقاومة أدناه 2100Ω

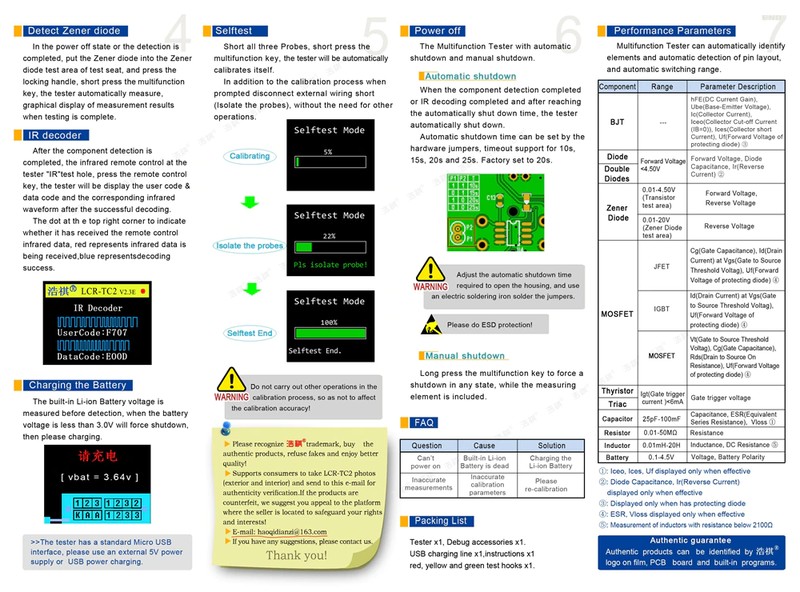

التعليمات
سؤال | يسبب | حل |

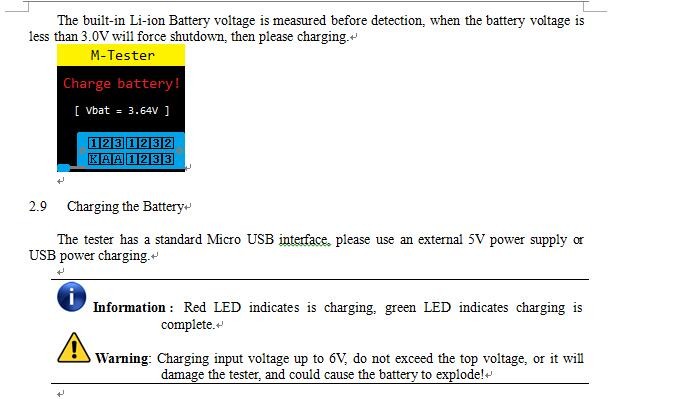

لا الطاقة على | المدمج في بطارية ليثيوم أيون ميت | شحن بطارية ليثيوم أيون ، طرق الشحن انظر القسم 2.9 |
قياسات غير دقيقة | غير دقيقة معايرة المعلمات | يرجى إعادة المعايرة ، انظر القسم 2.4 |

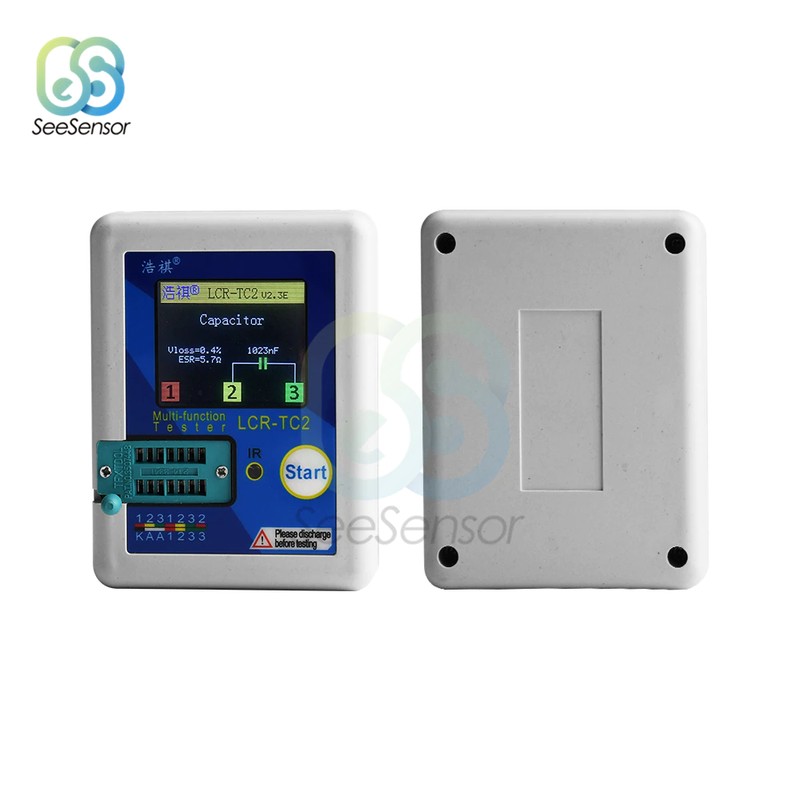

LCR-TC2
