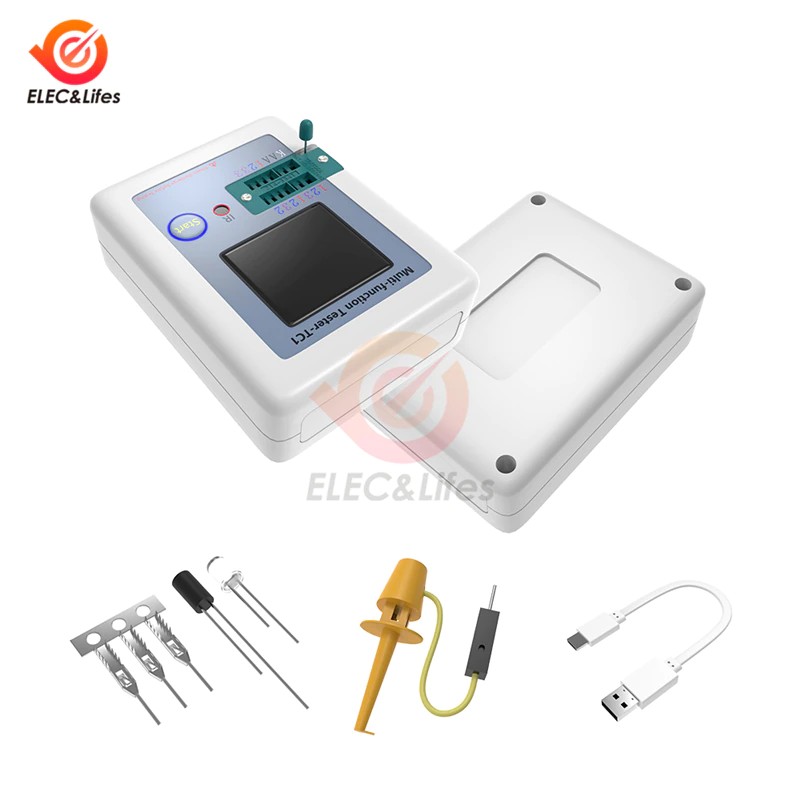

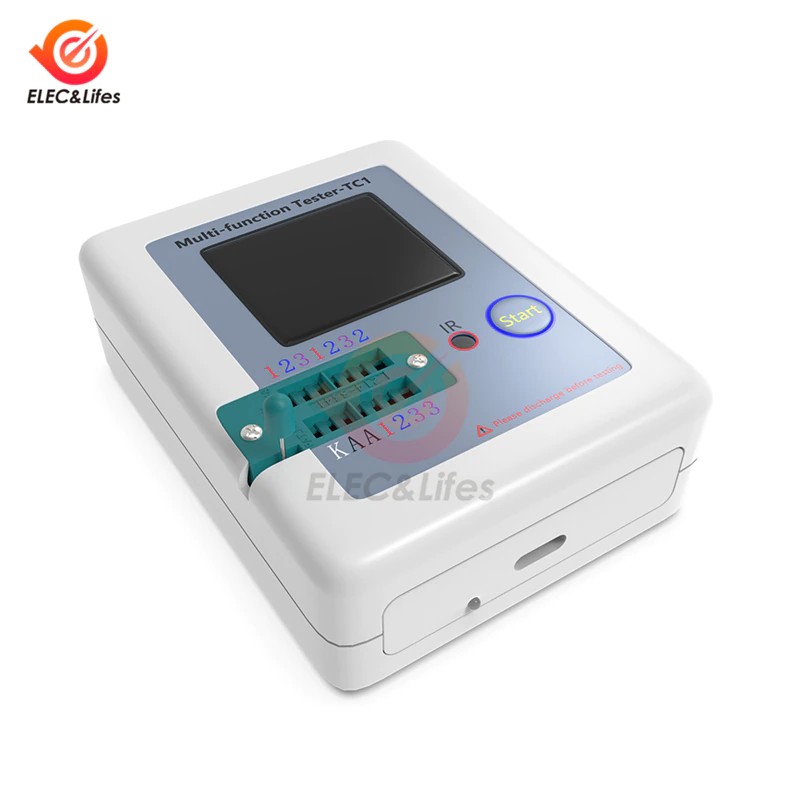

1.8 &Quot;Lcr-Tc1 الملونة عرض Lcd الخلفية الترانزستور اختبار مع 160*128 Tft الجرافيك ديود مكثف المقاوم كاشف
- (140 التقييمات)
- 246 مباع
آراء العملاء
*ملاحظة: تمت معالجة بعض المراجعات بواسطة خدمة الترجمة من Google!رقم الطراز: LCR-TC1
is_customized: نعم
شهادة: CE
اسم العنصر: اختبار الترانزستور
نوع العرض: شاشة عرض TFT 1.8 بوصة
القرار: 160x128
Type1: TFT Backlight Transistor Tester
Type2: TFT Graphic Display Multi-Function Tester.
الوظيفة: بالنسبة إلى Diode Triode Capacitor Capacitor Censector IR
الميزة: LCR-TC1 عرض ملون متعدد الوظائف
38113
LCR-TC1 1.8 بوصة LCD الخلفية الترانزستور تستر مع 160*128 TFT لون عرض الرسم صمام ثنائي ثلاثي المسار مكثف المقاوم الكشف
الميزات:
تعليمات التشغيل:
مكون | مجموعة | المعلمة وصف |

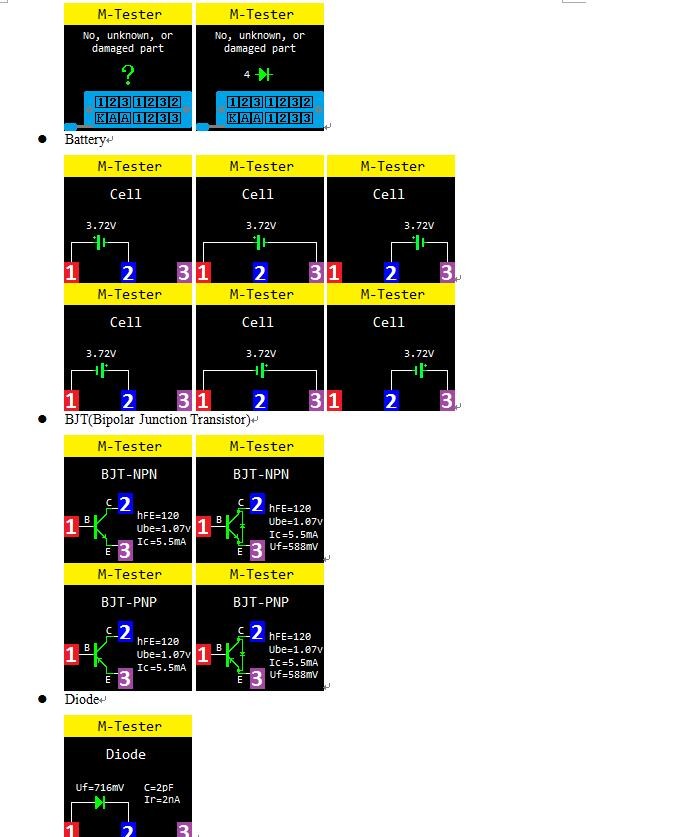

BJT | - | HFE (تيار مستمر كسب الحالي) ، Ube (قاعدة باعث الجهد) ، Ic (جامع الحالي) ، Iceo (جامع قطع التيار (IB = 0) ، ices (جامع التيار القصير) ، Uf (الجهد إلى الأمام من حماية الصمام الثنائي) ③ |
ديود | الجهد إلى الأمام <4.50 فولت | الجهد إلى الأمام ، السعة الصمام الثنائي ، الأشعة تحت الحمراء (عكس الحالي) ★ |
مزدوجة الثنائيات | إلى الأمام الجهد | |
زينر ديود | 0.01-4.50V (منطقة اختبار الترانزستور) | الجهد إلى الأمام ، الجهد العكسي |
0.01-20V (زينر ديود منطقة الاختبار) | عكس الجهد | |
MOSFET | JFET | Cg (بوابة السعة) ، معرف (استنزاف الحالي) في فغز (بوابة إلى مصدر عتبة فولتاج) ، Uf (الجهد إلى الأمام من حماية الصمام الثنائي) ④ |
IGBT | معرف (استنزاف الحالي) في فغز (بوابة إلى مصدر عتبة فولتاج) ، أوف (الجهد إلى الأمام من حماية الصمام الثنائي) ④ | |
MOSFET | Vt (بوابة إلى مصدر عتبة فولتاج) ، Cg (بوابة السعة) ، Rds (استنزاف إلى مصدر على المقاومة) ، Uf (الجهد إلى الأمام من حماية الصمام الثنائي) ④ | |

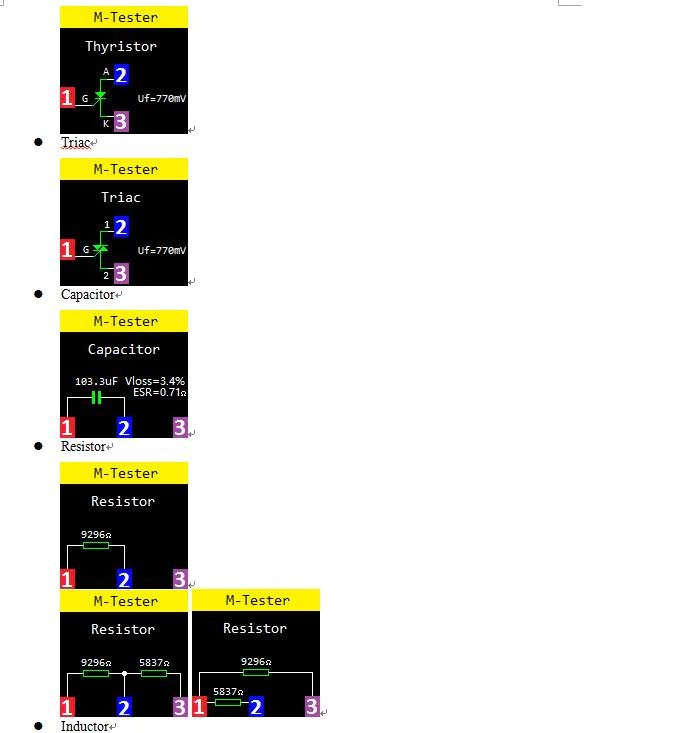

الثايرستور | Igt (بوابة الزناد الحالي)<6mA | بوابة الزناد الجهد |
التيرستورات | ||
مكثف | 25pF-100mF | السعة ، ESR (مقاومة سلسلة مكافئ) ، Vloss ♦ |
المقاوم | 0.01-50MΩ | المقاومة |
مغو | 0.01 ميجا هرتز-20H | الحث ، تيار مستمر مقاومة ⑤ |
البطارية | 0.1-4.5V | الجهد ، بطارية قطبية |
ملاحظة: ديود السعة ، الأشعة تحت الحمراء (عكس الحالي) المعروضة فقط عندما فعالة
نوت ③: عرض فقط عندما يكون حماية الصمام الثنائي
نوت ④: إسر ، فلوس المعروضة فقط عندما فعالة
نوت ⑤: قياس المحاثات مع المقاومة أدناه 2100Ω
التعليمات
سؤال | يسبب | حل |

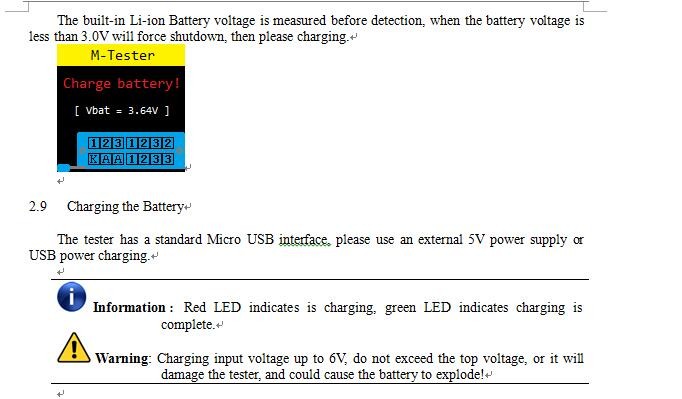

لا الطاقة على | المدمج في بطارية ليثيوم أيون ميت | شحن بطارية ليثيوم أيون ، طرق الشحن انظر القسم 2.9 |
قياسات غير دقيقة | غير دقيقة معايرة المعلمات | يرجى إعادة المعايرة ، انظر القسم 2.4 |
